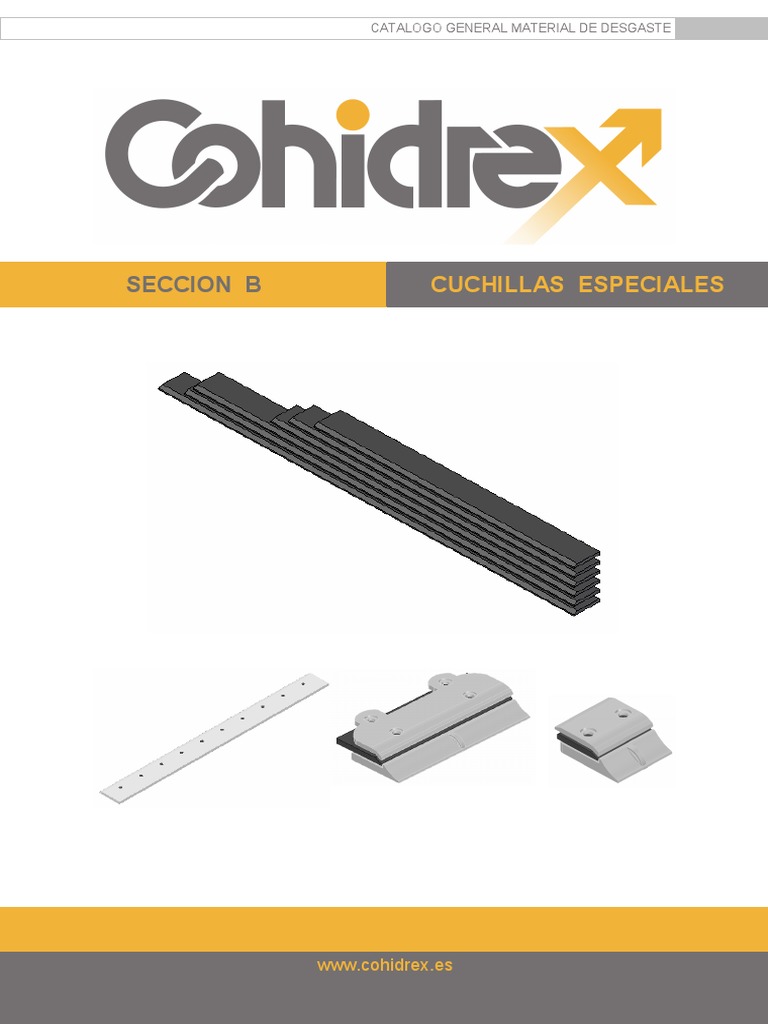

Seccion B: Cuchillas Especiales

CATALOGO GENERAL MATERIAL DE DESGASTE
SECCION B CUCHILLAS ESPECIALES
www.cohidrex.es
B CUCHILLAS ESPECIALES
www.cohidrex.es
CUCHILLAS ESPECIALES B
INDICE
SECCION B
CUCHILLAS ESPECIALES Pg.
B.1 PERFILES POR MEDIDAS

PERFILES SOLDABLES
PERFILES DE PALA 1-2
B.2 CUCHILLAS PARA RETROPALAS

CUCHILLAS PALAS MIXTAS ATORNILLADAS
HIDROMEK - CATERPILLAR 1
NEW HOLLAND - JCB - KOMATSU 2
VOLVO 3
CUCHILLAS BARREDORAS Y MINICARGADORAS
B.3 CUCHILLAS NIVELADORAS POR MEDIDAS

CATERPILLAR
NIVELADORAS Cuchillas curvas 1
Cuchillas curvas 2
Cantoneras y Sobre-cantoneras 3
CHAMPION / VOLVO Cantoneras y Sobre-cantoneras
B.4 CUCHILLAS HALF ARROW PARA PALAS CARGADORAS

CATERPILLAR
SUB-CUCHILLAS HALF ARROW
Montajes Sub-cuchillas y Sub-cantoneras 1-2
Por Maquinas 3-4
SEGMENTOS HALF ARROW
Montajes Segmentos por Maquina 5-6
COVER PLATES PARA SUB-CUCHILLAS HALF ARROW

Montajes Corver Plates por Maquina 7
COVER PLATES PARA SEGMENTOS HALF ARROW

Montajes Corver Plates por Maquina 8
KOMATSU
Montajes Sub-cuchillas por Maquina 9
COVER PLATES PARA SUB-CUCHILLAS Y SEGMENTOS HALF ARROW

Montajes Segmentos y Cover Plates por Maquina 10
VOLVO
Montajes Sub-cuchillas por Maquina 11

Montajes Segmentos y Cover Plates por Maquina 12
B.5 CUCHILLAS V-LOCK

V - LOCK TALLA - S 1
CATERPILLAR - CASE - JCB
Montajes por largo de cazo 2
KOMATSU - NEW HOLLAND - TEREX
Montajes por largo de cazo 3
B.6 TORNILLERIA CUCHILLAS

CATERPILLAR / KOMATSU
TORNILLOS Y TUERCAS Caterpillar / Komatsu 1-2
www.cohidrex.es
www.cohidrex.es
CCHILLAS ESPECIALES B
CUCHILLAS ESPECIALES PERFILES POR MEDIDAS
16
2
24°
2
6
150
www.cohidrex.es
B . 1 PERFILES POR MEDIDAS
PERFILES SOLDABLES BCB-400 ACERO ALTO BORO
16
A
2
24°
C D D
2
B
6
150
H
PERFILES PALA 16 X 150 DIMENSIONES PERFIL 16 X 152 M/M
A H B D C
REFERENCIA LARGO PESO
16 152 6 5 24º
SBFB161521500 1500 25,91
SBFB161521650 1650 28,64
SBFB161521750 1750 30,46
SBFB161522000 2000 35,00
SBFB161522250 2250 39,09
SBFB161522400 2400 41,82
A H B D C
19 152 5 5 27º
SBFB191521500 1650 33,44
SBFB191522400 2400 48,64
A H B D C
19 203 6 8 23º
SBFB192032400 2400 65,91
SBFB192032600 2600 71,36
1 PERFILES DE PALA
PERFILES POR MEDIDAS B . 1
BCB-400 ACERO ALTO BORO PERFILES SOLDABLES
16
A
2
24°
C D D
2
B
6
150
H
A H B D C
25 203 11 8 23º
SBFB252032500 2500 90,45
SBFB252032800 2800 101,36
A H B D C
32 250 10 7 23º
SBFB322501200 1200 71,36
SBFB322501500 1500 89,09
SBFB322502800 2800 166,82
SBFB322503100 3100 184,55
A H B D C
35 330 13 7 23º
SBFB353301600 1600 137,60
SBFB353303100 3100 267,27
A H B D C
40 330 18 8 23º
SBFB403301500 1500 146,82
SBFB403301800 1800 175,91
PERFILES DE PALA 2
www.cohidrex.es
CUCHILLAS ESPECIALES CUCHILLAS PARA RETROPALAS
www.cohidrex.es
B . 2 CUCHILLAS PARA RETROPALAS
CUCHILLAS PALA MIXTAS ATORNILLADAS BCB-400
HIDROMEK
SUB-CUCHILLA
REFERENCIA GRUESO ANCHO LARGO
BBHMK24002002 19 203 2400
TALADRO PESO
10# 5/8” 65.90 KG
CATERPILLAR
CUCHILLA BASE SUB-CUCHILLA
REFERENCIA GRUESO ANCHO LARGO REFERENCIA GRUESO ANCHO LARGO
9R5313 19 152 2396 118-7110 (2) 19 203 1216
TALADRO PESO TALADRO PESO

16# 5/8” 51.9 KG 4# 5/8” 33.61 KG
CATERPILLAR
9R4672 19 152 2262 9W8215 (2) 19 203 1130

16# 5/8” 49 KG 4# 5/8” 31,75 KG
1 CUCHILLAS PALAS MIXTAS ATORNILLADAS

CUCHILLAS PARA RETROPALAS B . 2
BCB-400 CUCHILLAS PALA MIXTAS ATORNILLADAS
NEW HOLLAND
SUB-CUCHILLA
NHLB110B 19 254 2250
TALADRO PESO
8# 5/8” 77.27 KG
JCB
12304004 19 203 2350 99399189A 19 203 2350

16# 3/4” 64.68 KG 8# 3/4” 64.55 KG
KOMATSU
KOMWB140BASEHT 19 203 2320 KOMWB140BOHT 19 203 2320

16# 5/8” 63.72 KG 8# 5/8” 63.18 KG
CUCHILLAS PALAS MIXTAS ATORNILLADAS 2

B . 2 CUCHILLAS PARA RETROPALAS
CUCHILLAS PALA MIXTAS ATORNILLADAS BCB-400
VOLVO EL70
SUB-CUCHILLA
11883780 2350 203 19
TALADRO PESO
16# 5/8” 65.05 KG
CUCHILLAS BARREDORAS Y MINICARGADORAS ATORNILLADAS BCB-400
CUCHILLA BASE UNIVERSAL

REFERENCIA LARGO ANCHO GRUESO
PBB615658W 1562 152 16
TALADRO PESO
10# 5/8” 27.28 KG
SUB-CUCHILLA UNIVERSAL
REFERENCIA LARGO ANCHO GRUESO
PBB615634HT 1562 152 19
TALADRO PESO
10# 5/8” 32.72 KG
3 CUCHILLAS PALAS MIXTAS / BARREDORAS / MINI-CARGADORAS ATORNILLADAS

CUCHILLAS ESPECIALES CUCHILLAS NIVELADORAS
www.cohidrex.es 9
B . 3 CUCHILLAS DE NIVELADORAS POR MEDIDAS
NIVELADORAS CATERPILLAR
Cuchillas Curvas de 5´ (1524 M/m)

REF.
Equivalente Referencia Grueso Ancho Largo Tornillos Diametro Peso kg
5B5567 7T1640 5/8" 16 6" 152,4 5' 1.524 7 5/8" 24.00

REF.
5B5564 7T1633 5/8" 16 6" 152,4 6' 1.828 8 5/8" 29.00
5D9553 7T1633@6 5/8" 16 6" 152,4 6' 1.828 13 5/8" 29.00
5D9556 7T1635 3/4" 20 6" 152,4 6' 1.828 8 5/8" 35.00
5D9556 7T1635@6 3/4" 20 6" 152,4 6' 1.828 13 5/8" 35.00
5D9562 7T1636 5/8" 16 8" 203 6' 1.828 8 5/8" 41.00
5D9562 7T1636@6 5/8" 16 8" 203 6' 1.828 13 5/8" 41.00
5D9558 7T1634 3/4" 20 8" 203 6' 1.828 8 5/8" 50.00
5D9558 7T1634@6 3/4" 20 8" 203 6' 1.828 13 5/8" 50.00
7D1576 7T1638 3/4" 20 8" 203 6' 1.828 8 3/4" 50.00
7D1576 7T1638@6 3/4" 20 8" 203 6' 1.828 13 3/4" 50.00
9J9701 7T1639 5/8" 16 8" 203 6' 1.828 8 3/4" 41.00
4T2231 1" 25 8" 203 6' 1.828 13 3/4" 68.00
1 NIVELADORAS
CUCHILLAS DE NIVELADORAS POR MEDIDAS B . 3
NIVELADORAS CATERPILLAR

REF.
5B5561/62 7T1645 5/8" 16 6" 152,4 7' 2.133 9 5/8" 34.00
5D9554 7T1645@6 5/8" 16 6" 152,4 7' 2.133 15 5/8" 34.00
5D9559 7T1623 3/4" 20 8" 203 7' 2.133 9 5/8" 59.00
5D9559 7T1623@6 3/4" 20 8" 203 7' 2.133 15 5/8" 59.00
7D1158 7T1624 5/8" 16 8" 203 7' 2.133 9 3/4" 49.00
7D1577 7T1625 3/4" 20 8" 203 7' 2.133 9 3/4" 58.00
7D1577 7T1625@6 3/4" 20 8" 203 7' 2.133 15 3/4" 58.00
5D9561 7T1643 5/8" 16 8" 203 7' 2.133 9 5/8" 49.00
5D9557 7T1644@6 3/4" 20 6" 152,4 7' 2.133 15 5/8" 41.00
4T2233 1” 25 8" 203 7' 2.133 15 3/4" 78.00
Cuchilla Plana 7T3494 1” 25 8" 203 7' 2.133 15 3/4" 81.00

REF.
5D9731 7T1631 5/8" 16 8" 203 8” 2.440 10 5/8” 55.00
7D1949 7T1627 3/4" 20 8" 203 8” 2.440 10 3/4” 67.00
7D1949 7T1627@6 3/4" 20 8" 203 8” 2.440 17 3/4” 67.00
8J9821 7T1628 5/8" 16 8" 203 8” 2.440 10 3/4” 55.00
5D9732 7T1630 3/4" 20 8" 203 8” 2.440 10 5/8” 67.00
5D9732 7T1630@6 3/4" 20 8" 203 8” 2.440 17 5/8” 67.00
4T2236 1" 25 8" 203 8” 2.440 17 3/4” 89.00
Cuchilla Plana 7T3495 1" 25 8" 203 8” 2.440 17 3/4” 93.00
NIVELADORAS ZOOMLION PY190
Cuchillas Curvas de 1986 m/m

Descripción Referencia Grueso Ancho Largo Tornillos Diametro Peso kg
Cuchilla Niveladora D36358 16 152,4 1.986 14 5/8" 31.80
NIVELADORAS 2
B . 3 CUCHILLAS DE NIVELADORAS POR MEDIDAS
CANTONERAS Y SOBRE-CANTONERAS CATERPILLAR
Cantoneras Niveladora
Modelo CAT Referencia Grueso Ancho Largo Peso Kg
120 / 12 / 130 / 140 7D2052 5/8” (16) 6” (153) 467 8.20
14G / 14H 8E5529 5/8” (16) 6” (153) 467 8.18
16G / 16H 8E5530 5/8” (16) 6” (153) 467 8.00
140G / 140H 8E5531 5/8” (16) 6” (153) 467 8.18
Sobre-cantoneras Niveladoras
Modelo CAT Referencia Grueso Ancho Largo Peso Kg
120 / 12 / 130 / 140 6D1904 1/2” (13) 13” (235) 463 13.00
120 / 12 / 130 / 140 6D1948 1/2” (13) 13” (235) 550 15.00
14G / 140H 6Y2805 1/2” (13) 13” (235) 500 13.18
16G 7D9999 1/2” (13) 13” (235) 593 16.00
140G / 140H 9W1767 1/2” (13) 13” (235) 455 13.18
140G / 140H 9W1768 1/2” (13) 13” (235) 455 13.18
SOBRECANTONERAS CHAMPION / VOLVO
Sobre-cantoneras Niveladoras
Modelo Referencia Peso Kg
710 / 720 / G810 / G820 68324 15.00
710 / 720 / G810 / G820 68325 15.00
740 / G840 68326 17.00
740 / G840 68327 17.00
3 CANTONERAS / SOBRE-CANTONERAS
CUCHILLAS ESPECIALES CUCHILLAS HALF ARROW
www.cohidrex.es 11
B . 4 CUCHILLAS HALF ARROW PARA PALAS CARGADORAS
SUB-CUCHILLAS HALF ARROW CATERPILLAR
Corver Plate
Cuchilla Base
Sub-Cuchilla Half Arrow
SEGMENTOS HALF ARROW CATERPILLAR
Corver Plate
Cuchilla Base
Segmento Half Arrow
1 MONTAJES SUB-CUCHILLAS Y SUB-CANTONERAS

CUCHILLAS HALF ARROW PARA PALAS CARGADORAS B . 4
Dimensiones en M/m
CTR
B 172
60
D
40
END
A
1
263
E E
724
1
950B, 950E, 950F

Referencia Descripción Peso Cantidad Reemplaza A B C D E Agujeros
1U0601
1U0601HAN CTR Blade 52.61 kg 3 Unidades 319,78 263,65 60,45 60,45 768,35 2
132 1034
4T8101
4T8101HA End RH / LH 28.12 kg 2 Unidades 384,30 291,10 60,45 41,40 212,85 3
132 1033
950G, 950H, 962G, 962H, 1T62G, 1T62H

139 9230
139 9230HAN CTR Blade 58.96 kg 3 Unidades 319,78 263,65 60,45 60,45 816,61 2
135 9666
4T8101
4T8101HA End RH / LH 22.22 kg 2 Unidades 384,30 291,10 60,45 41,40 212,85 3
132 1033
960F, 966D, 966E, 966F, 966G, 966H, 970F, 972G, 972H

1U0593
1U0593HA CTR Blade 104.3 kg 3 Unidades 397,0 304,8 73,15 44,45 850,9 4
100 4046
1U0593
1U0593HAN CTR Blade 73.93 kg 3 Unidades 282,70 190,5 73,15 44,45 850,9 2
100 4046
3G6395
3G6395HAR End RH 31.29 kg 1 Unidades 397 304,8 73,15 44,45 241,3 3
100 4044
3G6395
3G6395HAL End LH 31.29 kg 1 Unidades 397 304,8 73,15 44,45 241,3 3
100 4044
3 Unidades CTR HALF ARROW Reemplazan a 2 unidades centrales originales CATERPILLAR
MONTAJES SUB-CUCHILLAS Y SUB-CANTONERAS 2

Dimensiones en M/m
CTR
B 172
60
D
40
END
A
1
263
E E
724
1
966G, 966H, 970F, 972G, 972H

100 6668HA CTR Blade 108.8 kg 3 Unidades 100 6668 397,0 304,8 73,15 44,45 898,65 4
1406823
100 6668HAN CTR Blade 78 kg 3 Unidades 100 6668 282,70 190,5 73,15 44,45 898,65 2
1406823
3G6395HAR End RH 31.29 kg 1 Unidades 3G6395 397 304,8 73,15 44,45 241,3 3
100 4044
3G6395HAL End LH 31.29 kg 1 Unidades 3G6395 397 304,8 73,15 44,45 241,3 3
100 4044

980C, 980F
217 4725 CTR Blade 124.2 kg 3 Unidades 1U0762 425,4 306,8 79,5 47,7 933,4 4
100 4047
217 4725N CTR Blade 100.2 kg 3 Unidades 1U0762 323,8 205,2 79,5 47,7 933,4 2
100 4047
217 4726 End RH / LH 37.2 kg 2 Unidades 1U0761 425,45 306,83 79,5 47,7 266,7 6
100 4043

980, 980F, 980G, 980H
217 4727 CTR Blade 127.4 kg 3 Unidades 109 9212 425,4 306,8 79,5 47,7 963,6 4
109 9230
217 4727N CTR Blade 102.9 kg 3 Unidades 109 9212 323,8 205,2 79,5 47,7 963,6 2
109 9230
100 4043
3 MONTAJES SUB-CUCHILLAS Y SUB-CANTONERAS

Dimensiones en M/m
CTR
B 172
60
D
40
END
A
1
263
E E
724
1
988B
9W1375HAN CTR Blade 92 kg 3 Unidades 9W1375 323,85 205,2 69,85 38,1 1012,9 2
100 4043
988B (Cuchilla Delta)

9W5733HA CTR Blade 86.1 kg 1 Unidades 9W5733 406,40 266,7 82,55 44,45 706,37 5
106 1096
9W5736HA Intermedio RH 95.2 kg 1 Unidades 9W5736 406,40 266,7 82,55 44,45 765,55 6
106 1098
9W5731HA Intermedio LH 95.2 kg 1 Unidades 9W5731 406,40 266,7 82,55 44,45 765,55 6
106 1094
9W5735HA End RH 87.5 kg 1 Unidades 9W5735 406,40 266,7 82,55 44,45 707,39 4
106 1097
9W5732HA End LH 87.5 kg 1 Unidades 9W5732 406,40 266,7 82,55 44,45 707,39 4
106 1095

988, 988F, 988G, 988H
104 5841HAC CTR Blade 125.2 kg 1 Unidades 104 5841 425,45 306,83 76,2 44,45 986,02 4
1045841HALR Intermedio RH / LH 129.7 kg 2 Unidades 104 5841 425,45 306,83 76,2 44,45 1090,4 4
100 4043
MONTAJES SUB-CUCHILLAS Y SUB-CANTONERAS 4

Dimensiones en M/m
Distancia en M/
A
279
B 172
60
D
40
E
250
2 Agujeros
Referencia Descripción Peso Reemplaza Modelo A B C D E
4T6692HA Segmento 11.3 kg 4T6692 939 - 963 276,35 155,70 57,15 35 195,3
4T6693HA Segmento 11.7 kg 4T6693 / 1321036 920 - 963 276,35 155,70 57,15 35 209,55
4T6694HA Segmento 13.1 kg 4T6694 / 1321035 916 - 963 276,35 155,70 57,15 35 228,6
4T6695HA Segmento 15,4 kg 4T6695 / 1321037 936 - 960 276,35 155,70 57,15 35 265,17
174 4114 Segmento 24.9 kg 4T6699 / 1406868 960F,966D,E,F, 342,9 190,5 73,15 44,45 270
966G,970F,972G
174 4116 Segmento 26.7 kg 1006666 / 1406870 966G,970F,972G 342,9 190,5 73,15 44,45 293,62
173 7447 Segmento 26.7 kg 4T6700 / 1078580 980C,F,988B 349,25 196,85 73,15 39,62 289,05
174 4115 Segmento 31.3 kg 1099019 / 1358219 980F,G,H 371,34 206,5 73,15 44,45 317,5
135 9544 CTR Segmento 37.6 kg 135 9294 966G,972G 465,32 261,87 73,15 44,45 300
135 9545/46 RH / LH Segmento 39 kg 135 9295/96 966G,972G 465,32 261,87 73,15 44,45 304
113 3140 CTR Segmento 36.2 kg 4T3015 / 1078582 / 1406862 980C,F 464,3 261,11 73,15 44,45 288
113 3141/42 RH / LH Segmento 42.6 kg 4T7139/40 980C,F 464,3 261,11 73,15 44,45 327,91
1078583/84
Dimensiones en M/m
280
B 172
C
60
D
40
250
E
3 Agujeros
9W5734HA CTR Segmento 37.6 kg 9W5734 980 988B,G 406,4 266,7 82,55 44,45 311,15
116 7460 CTR Segmento 45.3 kg 9W5734 / 1073490 980F,G,988B,F 478,28 279,4 79,5 50,8 311,91
116 7461/62 RH / LH Segmento 43.9 kg 9W5737/30 980F,G,988B,F 478,28 279,4 79,5 50,8 311,91
1073491/2
109 9080 CTR Segmento 47.6 kg 101 9435 / 1073536 988F,G 5080 478,28 279,4 79,5 50,8 342,13
109 9081/82 RH / LH Segmento 49.4 kg 101 9436/7 988F,G 5080 478,28 279,4 79,5 50,8 342,13
1073537/8
109 9080HD CTR Segmento 48.9 kg 101 9435 / 1073536 988F,G 5080 451,86 275,08 79,5 50,8 342,13
109 9081/82HD RH / LH Segmento 50.8 kg 101 9436/7 988F,G 5080 451,86 275,08 79,5 50,8 342,13
1073537/8
5 MONTAJES SEGMENTOS
Dimensiones en M/m
263
A
B 172
60
D
40
315,64
E
4 agujeros

257 1782 CTR Segmento 60.3 kg 988H 420,37 274,82 76,2 50,8 406,4
257 1783/84 RH / LH Segmento 62.6 kg 988H 420,37 274,82 76,2 50,8 406,4
275 5460 CTR Segmento 86.6 kg 558,54 329,94 114,3 69,85 409,95
4T6760/61/62 988F,G,
275 5461/62 RH / LH Segmento 96.6 kg 1073503/31/32 990, 558,54 329,94 114,3 69,85 436,11
275 5470 CTR Segmento 108.8 kg 1076294/95/96 992D,G 517,65 329,94 114,3 69,85 409,95
275 5471/72 RH / LH Segmento 123.3 kg 517,65 329,94 114,3 69,85 436,11
264 2090 CTR Segmento 88.0 kg 990H 544,83 353,31 96,77 63,5 470,15
264 2091/92 RH / LH Segmento 93.4 kg 990H 544,83 353,31 96,77 63,5 470,15
Dimensiones en M/m
258
B 172
C
60
D
40
345,64
E
5 Agujeros
109 9030 CTR Segmento 161.0 kg 103 1833 994,D,F 679,45 437,13 152,4 88,9 439,92
109 9033 CTR Segmento 219.0 kg 107 3383 994,D,F 679,45 437,13 152,4 88,9 622,04
109 9031/32 RH / LH SegmentO 162.8 kg 103 1834/35 994 B.E 699,77 479,80 152,4 88,9 439,92
117 6805/06 RH / LH Segmento 158.7 kg 103 1834/35 994 B.E 679,45 437,13 152,4 88,9 439,92
MONTAJES SEGMENTOS 6
COVER PLATES PARA SUB-CUCHILLAS HALF ARROW CATERPILLAR
278,04
A
724
E
C
20
Dimensiones en M/m
A
285,12
SUB-CUCHILLAS COVER PLATES
960F, 966D, 966E, 966F, 966G, 966H, 970F, 972G, 972H

Referencia Descripción Peso Cantidad A C E Agujeros
1U0593TP CTR Corver Plate 27.21 kg 3 Unidades 319,78 850,9 850,9 4
3G6395TPR RH Cover Plate 5.89 kg 1 Unidad 319,78 25,4 146,05 3
3G6395TPL LH Cover Plate 5.89 kg 1 Unidad 319,78 25,4 146,05 3
966G, 966H ,970H, 972G, 972H

100 6668TP CTR Corver Plate 28.12 kg 3 Unidades 319,78 25,4 898,65 4
3G6395TPR RH Cover Plate 5.89 kg 1 Unidad 319,78 25,4 146,05 3
3G6395TPL LH Cover Plate 5.89 kg 1 Unidad 319,78 25,4 146,05 3
980C, 980F
217 4725TP CTR Cover Plate 41.27 kg 3 Unidades 349,25 31,75 933,45 4
217 4726TPR RH Cover Plate 8.16 kg 1 Unidad 349,25 31,75 152,4 3
217 4726TPL LH Cover Plate 8.16 kg 1 Unidad 349,25 31,75 152,4 3
980F, 980G, 980H

217 4727TP CTR Cover Plate 42.18 kg 3 Unidades 349,25 31,75 963,67 4
217 4726TPR RH Cover Plate 8.16 kg 1 Unidad 349,25 31,75 152,4 3
217 4726TPL LH Cover Plate 8.16 kg 1 Unidad 349,25 31,75 152,4 3
7 MONTAJES COVER PLATES

COVER PLATES PARA SEGMENTOS HALF ARROW CATERPILLAR

Dimensiones en M/m
210
C
20,26
250
A1
E
SEGMENTOS COVER PLATES
2 Agujeros
Referencia Descripción Peso Con Segmento Modelo A C E
113 3140TP CTR Cover Plate 11.7 kg 113 3140 980C,F 199,64 31,75 288,03
113 3141/42TP RH / LH Cover Plate 14 kg 113 3141/42 988F,G 199,64 31,75 387,85

3 Agujeros
195 7180CAST CTR Cover Plate 14.87 kg 116 7460 1099080 988F,G 209,29 31,75 342,9
1957181/82CAST RH / LH Cover Plate 15.37 kg 116 7461/62 988F,G 209,29 31,75 406,4
109 9081/82

4 Agujeros
195 7096CAST CTR Cover Plate 18.14 kg 119600 1957190 244,60 31,75 406,4
1092675
988F, 988G
195 7097/98CAST RH / LH Cover Plate 20.41 kg 1199601/02 990 244,60 31,75 514,35
1957191/92 992D, 992G
1092676/77
264 2096 CTR Cover Plate 18.14 kg 264 2090 250,44 23,87 469,9
990
264 2097/98 RH / LH Cover Plate 21.77 kg 264 2091/92 250,19 23,87 582,93
1092675
992
208 5328/29 RH / LH Cover Plate 24.49 kg 1199601/02 259,08 31,75 446,02
1957191/92
1092676/77

5 Agujeros
994D,994F
195 7231/32 RH / LH Cover Plate 41.7 kg 117 6805/06 342,9 38,10 434,34
109 9033TP CTR Cover Plate 55.33 kg 109 9033 331,72 38,10 622,3
994D,994F
109 9031TP/32TP RH / LH Cover Plate 29.48 kg 109 9031/32 349,25 38,10 448,31
MONTAJES COVER PLATES 8

SUB-CUCHILLAS HALF ARROW KOMATSU
Dimensiones en M/m
CTR
B 172
60
D
40
END
1
A A
263
E
724
1
E
WA600-1 & 3

WA600HA CTR Blade 130.2 Kg 3 Unidades 426-815-A110 (1) 355,6 228,6 79,50 50,8 1036,5 4
426-815-A120 (2)
WA600HAE End RH / LH 44,4 Kg 2 Unidades 426-815-A130 (2) 466,85 355,6 79,50 50,8 280,9 4
WA500-1 S/N 20001 + WA500-3 & 6

WA500-3HA CTR Blade 84.82 Kg 3 Unidades 425-815-A310 (1) 279,4 152,4 79,50 50,8 939,54 4
425-815-A320 (2)
WA500-3HAL End LH 37,19 Kg 1 Unidades 425-815-A210 (2) 410,46 279,4 79,50 50,8 284,48 3
425-815-A320 (2)
WA500-3HAR End RH 37,19 Kg 1 Unidades 425-815-2220 (2) 410,46 279,4 79,50 50,8 284,48 3
425-815-2210 (2)
WA450-2 WA470-1 & 3 WA480-5 & 6

WA470-HA CTR Blade 52.61 Kg 3 Unidades 421-815-A110 (1) 260,35 152,4 63,5 38,1 779,27 4
424-815-A110 (2)
WA470-HAL End LH 28.12 Kg 1 Unidades 421-815-2110 (1) 260,35 152,4 63,5 38,1 409,95 3
421-815-1121 (2)
WA470-HAR End RH 28.12 Kg 1 Unidades 421-815-3210 (1) 260,35 152,4 63,5 38,1 409,95 3
421-815-3220 (2)
9 MONTAJES SUB-CUCHILLAS
SEGMENTO HALF ARROW KOMATSU

Dimensiones en M/m
1
A
B 172
60
D
40
1
E

2 Agujeros
425-838-A110H Segmento 29.2 kg 425-838-A110 WA500 387,35 203,2 73,15 45,72 284,22

3 Agujeros
M600HAC CTR Segmento (1) 55.3 kg 426-838-3220 435,10 279,4 92,20 69,85 330,2
M600HAL LH Segmento (3) 55.3 kg 426-838-3210 WA600 435,10 279,4 92,20 69,85 330,2
M600HAR RH Segmento (3) 55.3 kg 426-838-3230 435,10 279,4 92,20 69,85 330,2
COVER PLATES PARA SUB-CUCHILLAS / SEGMENTOS HALF ARROW
Dimensiones en M/m
A
210
C
20,26
250
E A1
SUB-CUCHILLAS / SEGMENTOS COVER PLATES
Referencia Descripción Peso Con Subcuchilla Modelo A C E Agujeros
WA500-3TP CTR Cover Plate (6) 12.7 Kg WA500-3HA 466,85 177,8 25,4 2
WA500-1
WA500-3TPL RL Cover Plate (1) 9.97 Kg WA500-3HAL S/N 2001+ 308,10 220,07 25,4 3
WA500-3 & 6
WA500-3TPR RH Cover Plate (1) 9.97 Kg WA500-3HAR 308,10 220,07 25,4 3
425-838-A110T Segmento Cover 9.07 Kg 425-838-A110H WA500 284,22 219,96 25,4 2

Plate
M600TPC CTR Cover Plate 14.5 Kg M600HAC 330,2 231,90 25,4 3
M600TPL RL Cover Plate 14.7 Kg M600HAL WA600 330,2 231,90 25,4 3
M600TPR RH Cover Plate 14.7 Kg M600HAR 330,2 231,90 25,4 3
MONTAJES SEGMENTOS Y COVER PLATES 10

SUB-CUCHILLAS HALF ARROW VOLVO
Dimensiones en M/m
CTR
B 172
60
D
40
END
1
A A
1
1
E1
E
L150 - GP,LM,HT L180 - GP,LM,HT

L150HAC CTR Blade 46.2 Kg 1 Unidades 266,7 165,1 76,2 38,1 628,65 3
L150HA CTR Blade 66.6 Kg 2 Unidades 11081068 (1) 266,7 165,1 76,2 38,1 908,05 6
( Central ) 11081069 (2)
L150HAE End RH / LH 36.2 Kg 2 Unidades 366,7 265,1 76,2 38,1 374,65 4

L150 - GP,LM L180 - GP,LM L220 - LM
L180HA CTR Blade 65.7 Kg 3 Unidades 285,75 165,1 76,2 38,1 831,59 4
L180HAL End LH 34.9 Kg 1 Unidades 11082666 (1) 385,82 265,1 76,2 38,1 346,2 3
11082664 (2)
L180HAR End RH 34.9 Kg 1 Unidades 385,82 265,1 76,2 38,1 346,2 3

L150 - LM L180 - GP,LM L220 - GP
L220HA CTR Blade 94.3 Kg 3 Unidades 323,85 203,2 79,5 47,75 887,73 5
11111776 (1)
L220HAL End LH 49.9 Kg 1 Unidades 11111775 (2) 423,96 304,8 79,5 47,75 366,77 3
L220HAR End RH 49.9 Kg 1 Unidades 423,96 304,8 79,5 47,75 366,77 3
11 MONTAJES SUB-CUCHILLAS
SEGMENTO HALF ARROW VOLVO
Dimensiones en M/m
1
B 172
60
D
40
1
E

3 Agujeros
1108-2617 Segmento 44.9 kg 11082443 L330C 419,1 260,35 114,04 50,8 339,85
11111134
1111-1761HA Segmento 28.5 kg 11111761 L220 349,25 184,15 73,15 44,45 330,2
180, 150
Dimensiones en M/m
A
210
C
20,26
250 A1
E
Referencia Descripción Peso Con Subcuchilla Modelo A C E Agujeros
L180HATP CTR Cover Plate ( 6 ) 11.79 kg L180HA 186,69 25,4 412,75 2

L150 - GP,LM
L180HATPR RH Cover Plate 10.43 kg L180HAR L180 - GP,LM 291,59 25,4 241,3 3
L220 - LM
L180HATPL LH Cover Plate 10.43 kg L180HAL 291,59 25,4 241,3 3
MONTAJES SEGMENTOS Y COVER PLATES 12

www.cohidrex.es
CUCHILLAS ESPECIALES CUCHILLA V - LOCK
www.cohidrex.es 25
B . 5 CUCHILLAS V-LOCK
TALLA S V-LOCK
La Talla V-LOCK S
Esta diseñada para adaptarse a Retropalas de 6-12 TN
RETROPALAS
CATERPILLAR JCB - 3CX / 4CX

416/420/424/426/428/432/436/438
CASE - 580
NEW HOLLAND
LB110/115
TEREX - 880 SX
KOMATSU - WB93/95/97
FIAT-HITACHI - FB110
D
A
V-LOCK S600/58 V-LOCK S600/34

A B C D Bolt A B C D Bolt
600 200 100 20 5/8” 600 200 100 20 3/4”
23,6” 8” 4” 3/4” 5/8” 23,6” 8” 4” 3/4” 3/4”
V-LOCK S560/58 V-LOCK S560/34

A B C D Bolt A B C D Bolt
560 200 100 20 5/8” 560 200 100 20 3/4”
22” 8” 4” 3/4” 5/8” 22” 8” 4” 3/4” 3/4”
1 TALLA S
CUCHILLAS V-LOCK B . 5
TALLA S CATERPILLAR
Cazo 2396 M/m - 94,3”

Referencia Cantidad
S600/58 4
Tornillo 5/8” x 2-1/4” 8
Cazo 2262 M/m - 89”

Referencia Cantidad
S600/58 1
S560/58 3
Tornillo 5/8” x 2-1/4” 8
TALLA S CASE
Cazo 2250 M/m - 88,5”

Referencia Cantidad
S600/58 1
S560/58 3
Tornillo 5/8” x 2-1/4” 8
TALLA S JCB
Cazo 2350 M/m - 92,5”

Referencia Cantidad
S600/34 3
S560/34 1
Tornillo 3/4” x 2-1/4” 8
Cazo 2230 M/m - 87,8”

Referencia Cantidad
S560/34 4
Tornillo 3/4” x 2-1/4” 8
TALLA S CATERPILLAR / CASE / JCB 2

B . 5 CUCHILLAS V-LOCK
TALLA S KOMATSU
Cazo 2320 M/m - 91,3”

Referencia Cantidad
S600/58 2
S560/58 2
Tornillo 5/8” x 2-1/4” 8
TALLA S NEW HOLLAND
Cazo 2250 M/m - 88,5”

Referencia Cantidad
S600/58 1
S560/58 3
Tornillo 5/8” x 2-1/4” 8
Cazo 2400 M/m - 94,4”

Referencia Cantidad
S600/58 4
Tornillo 5/8” x 2-1/4” 8
TALLA S TEREX
Cazo 2311 M/m - 91”

Referencia Cantidad
S600/58 2
S560/58 2
Tornillo 5/8” x 2-1/4” 8
3 TALLA S KOMATSU / NEW HOLLAND / TEREX

CUCHILLAS ESPECIALES TORNILLERIA CUCHILLAS

B . 6 TORNILLERIA CUCHILLAS
TORNILLOS / TUERCAS CATERPILLAR
Tornillos Tornillos
1/2” CATERPILLAR 5/8” CATERPILLAR
Medidas REF.ORIGINAL N/ Referencia Medida REF.ORIGINAL N/ Referencia
1-1/2” 4F3646 CH1238 1-1/2” 4F3653 CH5838

1-3/4” 4F3648 CH1244 1-3/4” 4F3654 CH5844
2” 4F3649 CH1251 2” 3F5108 CH5851
2-1/4” 4F3650 CH1257 2-1/4” 4F3656 CH5857
2-1/2” 4F3651 CH1264 2-1/2” 4F3657 CH5864
2-3/4” 4F3652 CH1270 2-3/4” 4F3658 CH5870
Tuercas
3” 4F3665 CH5876
1F7958 NU12 3-1/4”
3-1/2” CH5889
3-3/4” CH5898
4” 4F3671 CH58101
4-1/2” CH58114
Tuercas
4K0367 NU58
Arandela
5P8247
Tornillos Tornillos
3/4” CATERPILLAR
7/8” CATERPILLAR
Medida REF.ORIGINAL N/ Referencia Medida REF.ORIGINAL N/ Referencia
2” 4F3672 CH3451 2-1/2” 5J4772 CH7864
2-1/4” 4F7827 CH3457 2-3/4” 6F0196 CH7870
2-1/2” 5J4773 CH3464 3” 5J2409 CH7876
2-3/4” 5J4771 CH3470 3-1/4” 8J2935 CH7882
4F0138 CH3476 3-1/2” 2J2548 CH7889

3”
1J6762 CH3479 3-3/4” CH7895
3-1/8”
CH3482 4” CH78101
3-1/4”
CH3489 4-1/4” 2J5458 CH78108
3-1/2”
5F8933 CH3495 4-1/2” CH78114
3-3/4”
CH34101 5” CH78127
4”
Tuercas
4-1/2” 4F0253 CH34114
CH34127 2J3505 NU78
5”
Arandela
Tuercas
5P8249
2J3506 NU34
Arandela
2S0115
5P8248
1 CATERPILLAR
TORNILLERIA CUCHILLA B . 6
TORNILLOS / TUERCAS CATERPILLAR
Tornillos Tornillos
1” CATERPILLAR 1-1/4” CATERPILLAR
Medida REF.ORIGINAL N/ Referencia Medida REF.ORIGINAL N/ Referencia
2-3/4” 1J5607 CH170 3-1/4” 8T9079 CH11482

3” 4F4042 CH176 3-1/2” CH11489
3-1/4” 4J9058 CH182 3-3/4” 6V6535 CH11495
3-1/2” 4J9208 CH189 4” 5P8823 CH114101
3-3/4” 1J4948 CH195 4-1/8” CH114105
4” 8J2928 CH1101 4-1/2” 6V8360 CH114114
4-1/2” 1J3527 CH1114 5” 5P8361 CH114127
4-3/4” CH1120 5-3/4” CH114146
5” 1J2034 CH1127 Tuercas
5-1/2” CH1139 RECTA 3K9770 NU114
6” CH1152 BISELADA 5P8362 NUB114
6-1/2” CH1165
Tuercas
RECTA 2J3507 NU1
BISELADA 8J2933 NUB1
Arandela
3K5234 5P8250
TORNILLOS / TUERCAS KOMATSU
Tornillos Tornillos
1-1/8” KOMATSU 1-3/8” KOMATSU
Medidas REF.ORIGINAL N/ Referencia Medidas REF.ORIGINAL N/ Referencia
3-3/4” 195-71-52320 CH11895 4-9/16” 198-71-21850 CH138115

4-1/8” 195-71-52330 CH118105 5-1/2” 198-71-21860 CH138140
Tuercas 6-1/4” 198-71-21870 CH138160
Tuercas
4J5977
198-71-21910 NU138
CATERPILLAR / KOMATSU 2
CATALOGO GENERAL MATERIAL DE DESGASTE
www.cohidrex.es

Seccion B: Cuchillas Especiales

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Seccion B: Cuchillas Especiales

Cargado por

Copyright:

Formatos disponibles

CATALOGO GENERAL MATERIAL DE DESGASTE

SECCION B CUCHILLAS ESPECIALES

CUCHILLAS ESPECIALES Pg.

B.1 PERFILES POR MEDIDAS

B.2 CUCHILLAS PARA RETROPALAS

B.3 CUCHILLAS NIVELADORAS POR MEDIDAS

B.4 CUCHILLAS HALF ARROW PARA PALAS CARGADORAS

COVER PLATES PARA SUB-CUCHILLAS HALF ARROW

COVER PLATES PARA SEGMENTOS HALF ARROW

COVER PLATES PARA SUB-CUCHILLAS Y SEGMENTOS HALF ARROW

COVER PLATES PARA SEGMENTOS HALF ARROW

B.5 CUCHILLAS V-LOCK

B.6 TORNILLERIA CUCHILLAS

CUCHILLAS ESPECIALES PERFILES POR MEDIDAS

PERFILES SOLDABLES BCB-400 ACERO ALTO BORO

PERFILES PALA 16 X 150 DIMENSIONES PERFIL 16 X 152 M/M

SBFB161521650 1650 28,64

SBFB161521750 1750 30,46

SBFB161522000 2000 35,00

SBFB161522250 2250 39,09

SBFB161522400 2400 41,82

PERFILES PALA 19 X 152 DIMENSIONES PERFIL 19 X 152 M/M

SBFB191522400 2400 48,64

PERFILES PALA 19 X 203 DIMENSIONES PERFIL 19 X 203 M/M

SBFB192032600 2600 71,36

BCB-400 ACERO ALTO BORO PERFILES SOLDABLES

PERFILES PALA 25 X 203 DIMENSIONES PERFIL 25 X 203 M/M

SBFB252032800 2800 101,36

PERFILES PALA 32 X 250 DIMENSIONES PERFIL 32 X 250 M/M

SBFB322501500 1500 89,09

SBFB322502800 2800 166,82

SBFB322503100 3100 184,55

PERFILES PALA 35 X 330 DIMENSIONES PERFIL 35 X 330 M/M

SBFB353303100 3100 267,27

PERFILES PALA 40 X 330 DIMENSIONES PERFIL 40 X 330 M/M

SBFB403301800 1800 175,91

CUCHILLAS ESPECIALES CUCHILLAS PARA RETROPALAS

CUCHILLAS PALA MIXTAS ATORNILLADAS BCB-400

REFERENCIA GRUESO ANCHO LARGO

BBHMK24002002 19 203 2400

CUCHILLA BASE SUB-CUCHILLA

REFERENCIA GRUESO ANCHO LARGO REFERENCIA GRUESO ANCHO LARGO

9R5313 19 152 2396 118-7110 (2) 19 203 1216

TALADRO PESO TALADRO PESO

CUCHILLA BASE SUB-CUCHILLA

REFERENCIA GRUESO ANCHO LARGO REFERENCIA GRUESO ANCHO LARGO

9R4672 19 152 2262 9W8215 (2) 19 203 1130

TALADRO PESO TALADRO PESO

1 CUCHILLAS PALAS MIXTAS ATORNILLADAS

BCB-400 CUCHILLAS PALA MIXTAS ATORNILLADAS

REFERENCIA GRUESO ANCHO LARGO

NHLB110B 19 254 2250

REFERENCIA GRUESO ANCHO LARGO REFERENCIA GRUESO ANCHO LARGO

12304004 19 203 2350 99399189A 19 203 2350

TALADRO PESO TALADRO PESO

REFERENCIA GRUESO ANCHO LARGO REFERENCIA GRUESO ANCHO LARGO

KOMWB140BASEHT 19 203 2320 KOMWB140BOHT 19 203 2320

TALADRO PESO TALADRO PESO

CUCHILLAS PALAS MIXTAS ATORNILLADAS 2

CUCHILLAS PALA MIXTAS ATORNILLADAS BCB-400

REFERENCIA GRUESO ANCHO LARGO

11883780 2350 203 19

CUCHILLAS BARREDORAS Y MINICARGADORAS ATORNILLADAS BCB-400
