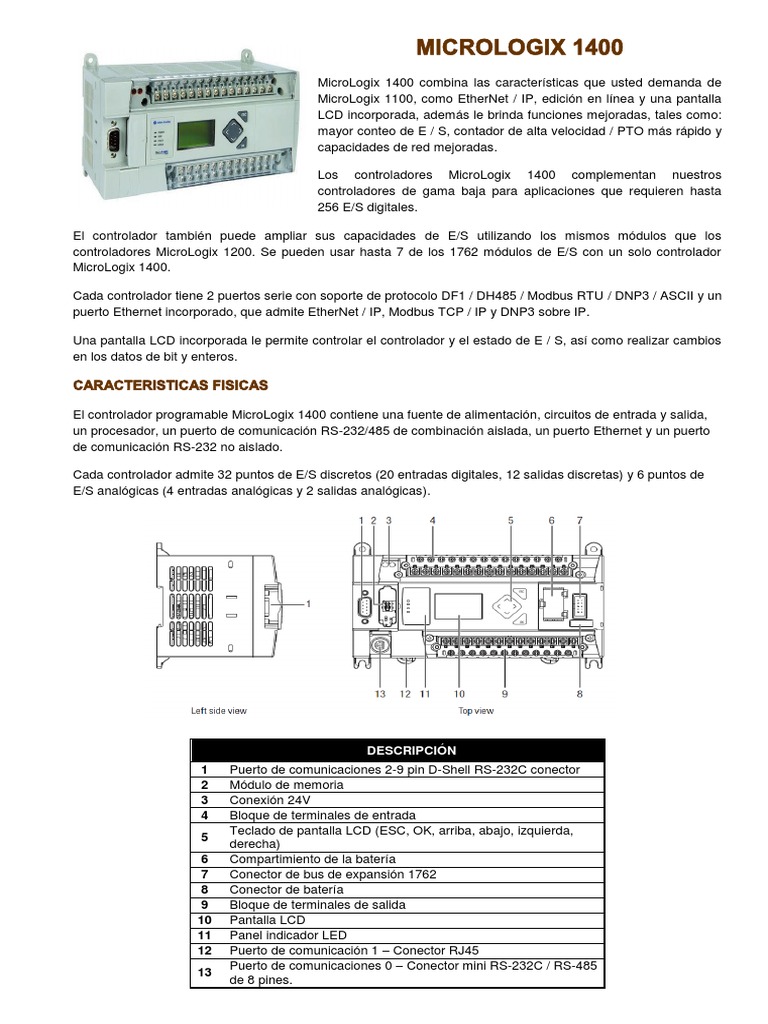

MicroLogix 1400 combina las características que usted demanda de

MicroLogix 1100, como EtherNet / IP, edición en línea y una pantalla


LCD incorporada, además le brinda funciones mejoradas, tales como:
mayor conteo de E / S, contador de alta velocidad / PTO más rápido y
capacidades de red mejoradas.

Los controladores MicroLogix 1400 complementan nuestros


controladores de gama baja para aplicaciones que requieren hasta
256 E/S digitales.

El controlador también puede ampliar sus capacidades de E/S utilizando los mismos módulos que los
controladores MicroLogix 1200. Se pueden usar hasta 7 de los 1762 módulos de E/S con un solo controlador
MicroLogix 1400.

Cada controlador tiene 2 puertos serie con soporte de protocolo DF1 / DH485 / Modbus RTU / DNP3 / ASCII y un
puerto Ethernet incorporado, que admite EtherNet / IP, Modbus TCP / IP y DNP3 sobre IP.

Una pantalla LCD incorporada le permite controlar el controlador y el estado de E / S, así como realizar cambios
en los datos de bit y enteros.

El controlador programable MicroLogix 1400 contiene una fuente de alimentación, circuitos de entrada y salida,
un procesador, un puerto de comunicación RS-232/485 de combinación aislada, un puerto Ethernet y un puerto
de comunicación RS-232 no aislado.

Cada controlador admite 32 puntos de E/S discretos (20 entradas digitales, 12 salidas discretas) y 6 puntos de
E/S analógicas (4 entradas analógicas y 2 salidas analógicas).

DESCRIPCIÓN
1 Puerto de comunicaciones 2-9 pin D-Shell RS-232C conector
2 Módulo de memoria
3 Conexión 24V
4 Bloque de terminales de entrada
Teclado de pantalla LCD (ESC, OK, arriba, abajo, izquierda,
5
derecha)
6 Compartimiento de la batería
7 Conector de bus de expansión 1762
8 Conector de batería
9 Bloque de terminales de salida
10 Pantalla LCD
11 Panel indicador LED
12 Puerto de comunicación 1 – Conector RJ45
Puerto de comunicaciones 0 – Conector mini RS-232C / RS-485
13
de 8 pines.
Las expansiones de E/S se colocan de la siguiente manera, un máximo de 7 modulos de E/S en cualquier
combinación.

DIMENSION MEDIDA
A 90 mm
B 180 mm
C 87 mm

DIMENSION MEDIDA
A 90 mm
B 40 mm
C 87 mm
DESCRIPCION 1766-L32AWA/A 1766-L32BWA/A 1766-L32BXB/A
Dimensiones 90 x 180 x 87 mm
HxWxD 3.5 x 7.08 x 3.43 in.
Peso 0.9 kg (2.0 lbs)
Número de E/S 24 entradas (20 digitales y 4 analógicas) y 14 salidas (12 digitales y 2 analógicas)
Tensión de
100…240V AC at 47…63 Hz 24V DC Class 2 SELV
alimentación
120V AC:
25 A para 8 24V DC:
Corriente de arranque m 240V 15 A para 20 m
AC: 40 A
para 4 m
100 VA 120 VA 50W
Consumo de energía 130 VA (Series C) 150 VA (Series C) 7.5W (con N° 1762
expansión I/O)
Potencia del sensor 24V DC at 250 mA
Ninguno 400 µF max. ninguna
de 24V DC

Digital: fuente / fuente de Digital: fuente / fuente


Digital: 120V AC
Tipo de circuito de 24V DC (estándar y de de 24V DC (estándar y
entrada alta velocidad) de alta velocidad)
Análoga: 0…10V DC
Análoga: 0…10V DC Análoga: 0…10V DC
Tipo de circuito de
Relé Relé/FET
salida
Vida de relé –
Referencia en el manual del relé
Eléctrica
Vida de relé –
20,000,000 ciclos
Mecánica
