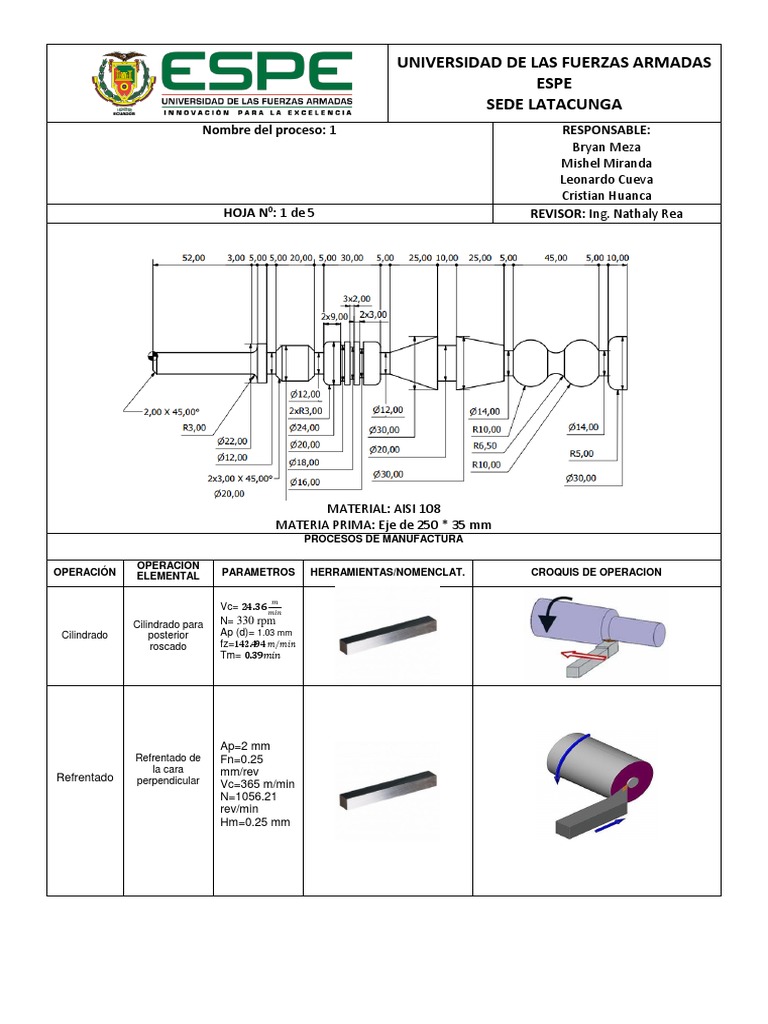

UNIVERSIDAD DE LAS FUERZAS ARMADAS

ESPE
SEDE LATACUNGA
Nombre del proceso: 1 RESPONSABLE:
Bryan Meza
Mishel Miranda
Leonardo Cueva
Cristian Huanca
HOJA N0: 1 de 5 REVISOR: Ing. Nathaly Rea

MATERIAL: AISI 108


MATERIA PRIMA: Eje de 250 * 35 mm
PROCESOS DE MANUFACTURA

OPERACIÓN
OPERACIÓN ELEMENTAL PARAMETROS HERRAMIENTAS/NOMENCLAT. CROQUIS DE OPERACION

𝑚
Vc= 24.36
𝑚𝑖𝑛
Cilindrado para N= 330 rpm
Cilindrado posterior Ap (d)= 1.03 mm
roscado fz=142.494 𝑚/𝑚𝑖𝑛
Tm= 0.39𝑚𝑖𝑛

Ap=2 mm
Refrentado de Fn=0.25
la cara mm/rev
Refrentado perpendicular Vc=365 m/min
N=1056.21
rev/min
Hm=0.25 mm
Desbaste Desbaste

𝑚
Vc= 24.36
𝑚𝑖𝑛
N= 330 rpm
Ap (d)= 1.03 mm
fz=142.494 𝑚/𝑚𝑖𝑛
Tm= 0.39𝑚𝑖𝑛

𝑚
Vc= 33.69
𝑚𝑖𝑛
N= 330 rpm
Ap (d)= 1.03
Cilindrado Cilindrado mm
Cónico Cónico fz=142.494 𝑚/
𝑚𝑖𝑛
Tm= 0.42𝑚𝑖𝑛
∝= 17.87

Ap=1.5 mm
Fn=0.3
mm/rev
Vc=415 m/min
Ranurado ranurado Q= 186.75
cm3/mm
N=3302.46
rev/min

Herramienta utilizada para realizar cilindrado y refrentado.


Herramienta utilizada para realizar desbaste.

Herramienta utilizada para realizar ranurado.


Ángulo de posición de las herramientas

Selección de las condiciones de fuerza de corte especifica.


Selección del Portaherramientas
