ICET INDUSTRIE S.p.A.

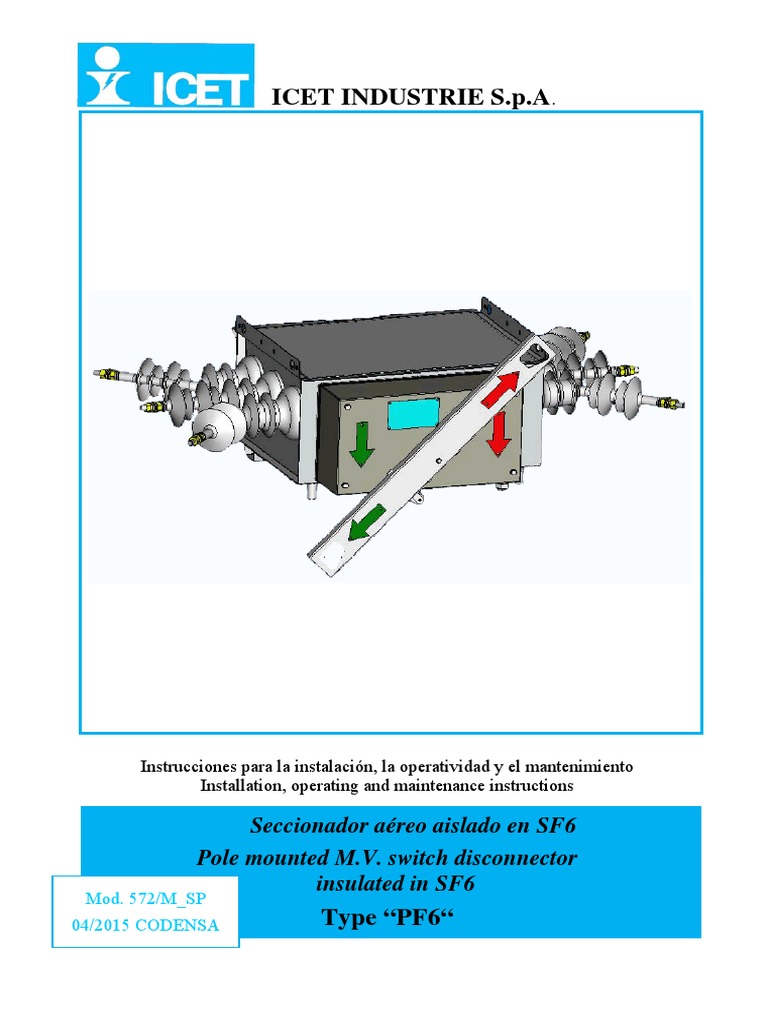

Instrucciones para la instalación, la operatividad y el mantenimiento

Installation, operating and maintenance instructions

Seccionador aéreo aislado en SF6

Pole mounted M.V. switch disconnector
insulated in SF6
Mod. 572/M_SP
04/2015 CODENSA Type “PF6“
INDICE
INDICE
1. Descripción del producto......................................... 2
1.1. Condiciones de servicio...................................... 3
1.2. Normas de referencia.......................................... 3
1.3. Características eléctricas del seccionador........... 3
1.4. Características eléctricas del TV ........................ 4
2. Mando del seccionador ............................................ 4
3. Control a la recepción y almacenamiento .............. 4
4. Desplazamiento ........................................................ 7
5. Operaciones de apertura y cierre ........................... 7
5.1. Operación de apertura ........................................ 8
5.2. Operación de cierre ............................................ 8
5.3. Introducción del candado de bloqueo con
seccionador abierto .................................................... 9
6. Instalación .............................................................. 10
7. Verificación de la presión SF6 ............................... 15
8. Precauciones para la seguridad ............................ 15
9. Programa de mantenimiento ................................ 16
9.1. Operaciones de mantenimiento ordinario ......... 16
10. Pernería incluida e indicación de los materiales
de las bridas de sostén ............................................... 17
PF6 mod.572 M_SP_EN _2015_04 CODENSA
INDEX
INDEX
1. Product description ................................................. 2
1.1. Service conditions .............................................. 3
1.2. Compliance with Standards................................ 3
1.3. Electrical Characteristics .................................... 3
1.4. VT Electrical Characteristics ............................. 4
2. Switch disconnector(IMS) command mechanism . 4
3. Checking on receipt and storage ............................ 4
4. Handling ................................................................... 7
5. Indicator devices ...................................................... 7
5.1. Opening operation .............................................. 8
5.2. Closing operation ............................................... 8
5.3. Padlocking of the switch disconnector in open
position ...................................................................... 9
6. Installation ............................................................. 10
7. SF6 pressure check ................................................. 15
8. Safety regulations .................................................. 15
9. Maintenance programme ...................................... 16
9.1. Ordinary maintenance operations..................... 16
10. Bolts included in the packing and switch
disconnector bracket material .................................. 17
I
MANUALE
1. Descripción del producto
Interruptor de maniobra seccionador aislado en SF6 para
instalación en palo.
El interruptor de maniobra-seccionador (IMS) está
constituido esencialmente por el mando de línea y por la
parte activa, aislada en gas hexafloruro de azufre (SF6)
y situada dentro de una envoltura de acero inox capaz de
garantizar la estanqueidad del gas durante 30 años. El
tapón sellado presente en la envoltura del seccionador
sirve solo para permitir una fácil recuperación del SF6
en el momento del desmantelamiento del equipo.
LLEGADA-PARTIDA LÍNEA
INCOMING-FEEDER LINE
fig. 1
El gas SF6 se utiliza come medio aislante y de extinción
del arco en los interruptores y en los seccionadores
subcarga de M.T. por sus elevadas características, que
lo hacen insustituible para estas aplicaciones. De hecho,
para estos tipos de uso, no se conocen actualmente
alternativas globalmente mejores tanto desde el punto de
vista técnico – económico, como ecológico.
En lo que respecta al impacto ambiental el gas SF6:
 Es inodoro, químicamente neutro e inerte, no
inflamable y muy estable
 NO participa en la cadena de reacciones que está en
la base de la destrucción del ozono atmosférico
 NO contribuye a la acidificación de las lluvias
 NO es tóxico, NO es cancerígeno
 La descomposición molecular provocada por el
arco eléctrico en el gas SF6 es una transformación
reversible, y por tanto la carga inicial de gas es
suficiente para hacer funcionar al aparato durante
toda su vida eléctrica
El potencial de calentamiento global del gas SF6 es di
22.800 GWP, pero al estar los equipos eléctricos
herméticamente sellados, las emisiones a la atmósfera
quedan minimizadas y el impacto en el efecto
invernadero del gas SF6 es insignificante.
PF6 mod.572 M_SP_EN _2015_04 CODENSA
MANUAL
1. Product description
On pole MV switch disconnector insulated in SF6.
The switch disconnector is composed by the line
command with the active part insulated in SF6 gas. The
external envelope is made of inox steel and it guarantees
the sealing for a 30 year life service.
The sealed tap on the external envelope guarantees the
possibility of recuperating the SF6 gas at the end of its
useful life.
LLEGADA-PARTIDA LÍNEA
INCOMING-FEEDER LINE
INTERRUPTOR DE MANIOBRA
SECCIONADOR AISLADO EN SF6
SWITCH DISCONNECTOR INSULATED IN SF6.
The SF6 gas is used for insulating and interrupting of the
electric in medium voltage circuit breakers and switch
disconnectors and for its positives properties SF6 is
unique and indispensable material in electric power
equipment. For which there is no functionally
equivalent technical and economical substitute .
The enviromental properties of the SF6 are:
 It is a odourless, chemically neutral, and inert gas,
non-inflammable and a very stable gas
 It does not deplete ozone
 It has no ecotoxic potential
 It is not toxic, is not carcinogenic
 The molecular decomposition of SF6 provoked by
the electric arc is a reversible process, is that the
initial quantity of gas is sufficient for the correct
functioning of the apparatus along its electric life
The SF6 gas has a global warming potential of 22.800
GWP, but in electrical switchgear the SF6 gas is always
used in gas-tight compartments, greatly minimising
leakage. This make the real impact on greenhouse effect
negligible
2
MANUALE MANUAL

1.1. Condiciones de servicio 1.1. Service conditions

CODENSA

Altura Máx./Máx. height (m) 2.700

Temperatura Mín/Máx/Min-Máx. Temperature (°C) -25 / +40

Humedad relativa/Relative Humidity (IEC – 60721-2-1) 0-100%

Molto Alto/Very
Nivel de contaminación / Pollution degree (IEC 60815)
Height

Actividad sísimica/ Earthquake activity(NSR10) Si/Yes

Peso seccionador y accesorios/ Switch disconnector and set weight (kg) 91

Peso TV/ VT weight (kg) 60

1.2. Normas de referencia 1.2. Compliance with Standards

 Italianas: CEI 17-130, CEI 17-112, Especificación  Italian: CEI 17-130, CEI 17-112, ENEL DY 806
ENEL DY 806  International: IEC 62271-103, IEC 62271-1
 Internacionales: IEC 62271-103, IEC 62271-1
1.3. Características eléctricas del seccionador 1.3. Electrical Characteristics

Tensión nominal / Rated voltage Ur 24 kV

Tensión de aislamiento a impulso tipo rayo nominal/ Rated lightning impulse withstand voltage Up 125 kV
Tensión aislamiento a frecuencia industrial nominal/ Rated power-frequency withstand voltage Ud 50 kV
Frecuencia nominal/ Rated frequency Fr 50/60 Hz
Corriente térmica nominal/ Rated normal current Ir 400 A
Corriente de interrupción nominal de una carga preferentemente activa/ Rated mainly active load 400 A
breaking current Iload
Corriente de interrupción nominal de líneas en vacío/ Rated line-charging breaking current Ilc 10 A
Corriente de interrupción nominal de cables en vacío/ Rated cable-charging breaking current Icc 16 A
Corriente de interrupción nominal del transformador en vacío/Rated breaking current of an off load
6,3 A
transformer
Corriente de breve duración nominal/ Rated short-time withstand current Ik 12,5 kA
Duración de cortocircuito nominal/ Rated duration of short circuit Tk 1 s
Corriente de pico nominal/ Rated peak withstand current Ip 32,5 kA
Corriente de establecimiento nominal en cortocircuito/ Rated short circuit making current Ima 32,5 kA
Presión nominal en llenado para el aislamiento/ Rated filling pressure for insulation Pre 130 kPa
Grado de protección/Protection degree IP code IEC60529
IP54
Clases/Clases E3,M1
Tensión nominal auxiliar y de mando/ Rated auxiliary and control voltages Ua 24 Vdc
Operaciones de establecimiento/making operations 5

PF6 mod.572 M_SP_EN _2015_04 CODENSA 3

MANUALE MANUAL

1.4. Características eléctricas del TV 1.4. VT Electrical Characteristics

Tensión nominal(MT/BT)
11,4/0,23 or 13,2/0.23 kV
Rated Voltage (MV/LV)
Tensión máxima
17,5 kV
Máx. rated voltage
Potencia nominal
250 VA
Rated power
Clase de precision
3
Precision class
Clase de temperaturas
-25/40 °C
Temperature class
Mínima línea de fuga
31 mm/kV
Minimum Creepage distance
Grado de protección de los bornes
IP44
Secondary terminal protection degree

2. Mando del seccionador 2. Switch disconnector(IMS) command

El mando motorizado permite efectuar, a distancia, las
maniobras del equipo utilizando un motor, controlado
por una tarjeta electrónica capaz de recibir señales
remotas.
El funcionamiento del mando manual del seccionador es
siempre posible y permite la apertura o el cierre por
simple traslado, tirando del gancho conmutador hacia
abajo..
mechanism
The motorized command the disconnector may be
remotely manoeuvred , controlled by an electronic card
capable of receiving remote signals.
The manual operation of the switch disconnector is
always possible and it permits the making or breaking
through simple pulling of the operational hand pole.

3 3

4
1
fig. 2

LEYENDA KEY
1. Zona para mando seccionador 1. Zone for command mechanism
2. Astas de maniobra 2. Manoeuvring pole
3. Cáncamos para la elevación 3. Lifting eyes
4. Válvula de sobrepresión 4. Pressure relief valve

3. Control a la recepción y 3. Checking on receipt and storage

almacenamiento
Se aconseja controlar el equipo en el momento de su It is advisable to check the equipment on receipt. If any
recepción. Si se encuentra algún daño o posibles damage or irregularity is discovered as to what has been

PF6 mod.572 M_SP_EN _2015_04 CODENSA 4

MANUALE MANUAL

irregularidades, con respecto a lo pedido, rogamos que
adviertan de ello en su momento a la ICET indicando el
n.° de matrícula del aparato que se encuentra en la placa
correspondiente.El aparato deberá ser colocado en
locales secos, sin polvo, sin agentes contaminantes, no
sujetos a notables oscilaciones térmicas y con
temperaturas comprendidas entre –25 °C y +55 °C.
Evitar apilar más de dos seccionador embalados
ordered, please notify ICET as soon as possible by
indicating the serial number of the equipment that is
stated on the nameplate.
Store the equipment in environments that are dry, free
of dust, without polluting agents and without great heat
changes and at a temperature between –25 °C and +55
°C. Do not put one packed switch-disconnector on the
other.
1. Abrir el embalaje y quitar la caja
1. Open the packing and remove the box

A) TV/VT
B) Soporte para TV sobre
seccionador/ VT support on
IMS
C) Palanca de maniobra
seccionador/Switch
disconnector handle
D) Cables seccionador y
TV/Switch disconnector &
VT cables
E) Abrazaderas para palo
/Clamps for the pole
F) Pernos para abrazaderas
D (véase detalles apar.10)/
Bolts for clamps(see details
at parg. 10)
B
G1+G2) Pernos para seccionador
y aisladores (véase detalles
apar.10)/Switch disconnector and
G insulators bolts(see details at
parg. 10)
Bajo el seccionador se
F A C
encuentra la estructura o
soporte del seccionador
E Under the switch disconnector
there is their support bracket

2. Elevar el seccionador como se indica en el §.4
2. Handling the switch disconnector as indicated
at §.4
3. Extraer el de soporte del seccionador quitando
el tornillo indicado en la foto (no usar para la
instalación)
3. Remove the switch disconnector bracket by
removing the bolt indicated on the picture(not
for installation)

PF6 mod.572 M_SP_EN _2015_04 CODENSA 5

MANUALE MANUAL

4. Extraer las abrazaderas y los pernos cortando

el lazo indicado en la foto
4. Remove the clamps and its bolts by cutting the
part indicated on the picture

Bolsa F/Bag F

5. Extraer el TV quitando los tornillos (no usar

para la instalación) indicados en la foto
5. Remove the VT by removing the bolts(not for
installation) indicated on the picture

6. Extraer el soporte para TV quitando el tornillo

(no usar para la instalación) indicada en la foto
6. Remove the VT support by removing the
bolt(not for installation) indicated on the

7. Extraer la palanca de maniobra del seccionador

quitando los corchetes o grapas indicados en
la foto
7. Remove the switch disconnector handle by
removing the locks indicated on the picture

PF6 mod.572 M_SP_EN _2015_04 CODENSA 6

MANUALE MANUAL

8. Extraer los pernos para seccionador y

aisladores y abrazaderas
8. Remove the switch disconnector and insulators
bolts

Bolsa G1+G2/Bag G1+G2

4. Desplazamiento
Para elevar o desplazar el seccionador con medios
mecánicos es necesario servirse de los cáncamos
correspondientes indicados en fig. 3 y no hacer
palanca en los aisladores de goma silicónica.
4. Handling
If the switch-disconnector is to be lifted or moved
with mechanical means, use the special eyebolts of
fig. 3 and do not lever the silicone rubber bushing
insulators.

1000
1000

fig. 3.1 Izaje sin TV fig. 3.2 Izaje con TVinstalado sobre el equipo

5. Operaciones de apertura y cierre 5. Indicator devices

El equipo está dotado de un "dispositivo indicador"
para la indicación de la posición real de los contactos
móviles principales según lo previsto por la norma
CEI 17-83.
En dicho dispositivo es posible leer el estado actual
del interruptor de maniobra-seccionador (IMS), de
hecho la letra "A" significará abierto, mientras que la
"C" significará cerrado.
The equipment is provided with a “safe indicator
device” showing the real position of the main mobile
contacts, according to standard CEI 17-83.
On this device you can read the present status of the
on-load switch-disconnector (IMS); in fact letter "A"
means open – letter "C" means closed. Remote
status detection is possible for equipment provided
with remote control.

PF6 mod.572 M_SP_EN _2015_04 CODENSA 7

MANUALE MANUAL

5.1. Operación de apertura 5.1. Opening operation

Tirar hacia abajo para abrir SECCIONADOR CERRADO

Pull down to open
IMS CLOSED

5.2. Operación de cierre 5.2. Closing operation

SECCIONADOR ABIERTO
Tirar hacia abajo para cerrar
IMS OPEN
Pull down to close

PF6 mod.572 M_SP_EN _2015_04 CODENSA 8

MANUALE MANUAL

5.3. Introducción del candado de bloqueo con 5.3. Padlocking of the switch disconnector in
seccionador abierto open position

Punto de enganche del candado

Padlock connection point

1. Hacer coincidir los agujeros presentes en la 1. Match up the holes on the handle of the
palanca de maniobra del seccionador con el switch disconnector and on the command of
que se encuentra en el cárter del mando del the switch disconnector
seccionador

2. Introducir el candado 2. Insert the padlock

PF6 mod.572 M_SP_EN _2015_04 CODENSA 9

MANUALE MANUAL

6. Instalación 6. Installation
1. Extraer los diferentes elementos del embalaje 1. Remove all the elements as indicated at §.3
como se indica en el §.3

2. Fijar la abrazadera al soporte del seccionador con (bolsa

F):
2 tornillos de cabeza hexagonal M16 x 70mm
2 arandelas planas ø16
2 arandelas contacto ø16
2 tuercas M16

2. Fix the clamps on IMS support bracket with(bag F):

N°2Round head square neck boltsM16 x 70mm
N°2 washers ø16
N°2spring lock washers ø16
2
N°2nuts M16

Atención los agujeros deben quedar en la parte

inferior
Attention the slots must be on the lower side

3. Fijar la brida al palo con (bolsa F):

4 pernos redondos de cabeza cuadrada M16 x 70mm
4 arandelas planas ø16
4 arandelas contacto ø16
4 tuercas M16

3. Fix IMS support bracket on the pole with(bag F):

N°4Round head square neck boltsM16 x 70mm
3 N°4 washers ø16
N°4spring lock washers ø16
N°4nuts M16

5
4

PF6 mod.572 M_SP_EN _2015_04 CODENSA 10

MANUALE
4. Fijar la placa soporte TV con (bolsa G2):
4 tornillos de cabeza hexagonal M10x25 inox
4 arandelas planas ø10 inox
4 arandelas contacto ø10 inox
4 tuercas M10 inox
5. Fijar TV con (bolsa G2):
4 tornillos de cabeza hexagonal M10x25 inox
4 arandelas planas ø10 inox
4 arandelas contacto ø10 inox
4 tuercas M10 inox
6. Elevar el seccionador con el TV como se indica en el6.
§.4
7 7. Acercar el seccionador al palo como se indica en
7a
PF6 mod.572 M_SP_EN _2015_04 CODENSA
MANUAL
4. Fix the VT support on IMS with(bag G2):
n°4 hex head screw M10x25 stainless steel
n°4 plain washers ø10 stainless steel
n°4 ribbed lock washers ø10 stainless steel
n°4 nuts M10 stainless steel
5. Fix the VT with(bag G2):
n°4 hex head screw M10x25 stainless steel
n°4 plain washers ø10 stainless steel
n°4 ribbed lock washers ø10 stainless steel
n°4 nuts M10 stainless steel
Handling the switch disconnector with the VT as
indicated at §.4
la foto hasta llegar a la posición 7a(véase foto de
abajo)
7. Move the switch disconnector as indicated on the
picture to obtain the position 7a(see the picture
below)
7a:
8. Encajar el pliegue de enganche del seccionador en
el soporte
8. Engage IMS in the bracket.
11
MANUALE MANUAL

9. Fijar el seccionador a el soporte con (bolsa G2):

2 tornillos de cabeza hexagonal M12x25 inox
2 arandelas contacto ø12 inox

9. Secure the IMS with the bracket (bag G2)::

No. 2 hex head screw M12x25 stainless steel
No. 2 ribbed lock washers ø12 stainless steel

10.
10. Con el seccionador en posición de abierto fijar la
palanca de maniobra con (bolsa G2):
1 arandela contacto ø6 inox
1 tornillo de cabeza hexagonal M6x50
10
With the switch disconnector in open position fix
the IMS handle with(bag G2)::
n°1 ribbed lock washers ø6 stainless steel
n°1 hex head screw M6x50 stainless steel

PF6 mod.572 M_SP_EN _2015_04 CODENSA 12

MANUALE MANUAL

Caja de bornes secundarios

del TV
11-12 VT secondary box terminal

11. Conectar el terminal de borne a la estructura con11.
(bolsa G2):
tornillo cabeza hexagonal M12x25 inox
arandela contacto ø12
12. Conectar el cable amarillo-verde al borne de tierra 12.
Connect the lug terminal to the structure
with(bagG2):
hex head screw M12x25 stainless steel
ribbed lock washers ø12
Connect the ground wire to the lug terminal

Cable para TV
VT cable

a b
13. Conectar a los bornes secundarios del TV el
cable 2 x 2,5mm2 como se indica en la foto
13
13. Connect the secondary terminals of the VT
with cables 2 x 2.5mm2 indicated on the

14. Secure the cables to the pole

14. Fijar los cables al palo

PF6 mod.572 M_SP_EN _2015_04 CODENSA 13

MANUALE MANUAL

Esquema eléctrico de los cables de control Control cable drawing

Relé de
potenci
a
Power
relay

Lógica
de
control
Control
logic

A la bornera
UP
To the UP
terminal

PF6 mod.572 M_SP_EN _2015_04 CODENSA 14

MANUALE MANUAL

7. Verificación de la presión SF6 7. SF6 pressure check

Quitar la palanca de maniobra quitando el tornillo Remove the handle by removing the screw (1).
(1). Remove the 4 bolts (2).
Quitar los 4 pernos(2). Remove the enclosure paying attention to the
Quitar la tapa teniendo cuidado de los cables de connecting cables.
conexión.

Para verificar la presión del SF6 desenroscar el tapón
sellado con pintura e introducir el manómetro.
Pmin=110kPa (a 20°C)No operar por debajo de este
valor
Pn=130 kPa (a 20°C)
To check the pressure of SF6 unscrew the cap sealed
with paint and insert the pressure gauge.
Pmin = 110kPa (at 20°C)
Pn = 130 kPa (at 20°C)

8. Precauciones para la seguridad 8. Safety regulations

Respetar siempre las normas de seguridad y en
cualquier caso, antes de efectuar cualquier operación de
mantenimiento, observar las siguientes precauciones:
■ Quitar la tensión.
■ Efectuar la toma de tierra para los trabjos.
■ Usar detectores de tensión.
■ Operar cuando estén presentes al menos dos
personas.
Adhere to the applicable safety regulations and before
carrying out any maintenance work observe the rules
here below:
■ Disconnect the power supply.
■ Connect the service ground.
■ Use voltage detectors.
■ Maintenance work must always be carried out in
the presence of at least two persons.

PF6 mod.572 M_SP_EN _2015_04 CODENSA 15

MANUALE
9. Programa de mantenimiento
Durante los primeros 36 meses no es necesario el
mantenimiento, después se aconseja efectuar el
mantenimiento ordinario cada 12 meses.
El mantenimiento ordinario indicado en el presente
manual se refiere a las condiciones normales de uso y
deberá ser integrado con otras opportuna operaciones a
especificar en relación a las características de la
instalación o del ambiente en que el seccionador deberá
operar, en relación a lo indicado en la especificación del
Cliente.
9.1. Operaciones de mantenimiento ordinario
Las operaciones de mantenimiento ordinario pueden ser
limitadas solo al lubricado del mando instalado (tipo
manual o tipo motorizado).
Con el seccionador ABIERTO:
Quitar la maniobra quitando el tornillo (1).
Quitar los 4 pernos (2).
Quitar la tapa teniendo cuidado de los cables de
conexión..
Lubricar con grasa RHEOLUBE 361F los punt
indicados
PF6 mod.572 M_SP_EN _2015_04 CODENSA
MANUAL
9. Maintenance programme
For the first 36months it is not necessary maintenance,
after we advise the operator to carry out ordinary
maintenance every 12 months.
The ordinary maintenance indicated in this manual for
normal working conditions shall be supplemented with
other specific operations that could be necessary due to
the characteristics of the installation or the ambient
where the switch disconnector is to be used, according
to Customer’s Specification.
9.1. Ordinary maintenance operations
The ordinary maintenance operations can be restricted
to the lubrication of the installed operating mechanism
(manual type or motor-driven type).
With switch disconnector OPEN:
Remove the handle removing the screw (1).
Remove the four bolts (2).
Remove the enclosure paying attention to the
connecting cables.
Lubricate with RHEOLUBE 361F grease the indicated
points
16
MANUALE MANUAL

10. Pernería incluida e indicación de los 10. Bolts included in the packing and
materiales de las bridas de sostén switch disconnector bracket material

CODENSA
12 tuercas M16 latón-niquelado
Aisladores
12 arandelas planas ø16 latón-niquelado
Insulators
n°12 nuts M16 nickel-plated brass
(Bolsa G1/Bag G1) N°12 plain washers ø16 nickel-plated brass
3 tornillos de cabeza hexagonal M12x25 inox
Seccionador
8 tornillos de cabeza hexagonal M10x25 inox
Switch disconnector 1 tornillo de cabeza hexagonal M6x50 inox
8 arandelas planas ø10 inox
(Bolsa G2/Bag G2) 3 arandela contacto ø12 inox
8 arandelas contacto ø10 inox
1 arandela contacto ø6 inox
8 tuercas M10 inox
1 terminal de borne

n°3 hex head screw M12x25 stainless steel

n°8 hex head screw M10x25 stainless steel
n°1 hex head screw M6x50 stainless steel
n°8 plain washers ø10 stainless steel
n°3 ribbed lock washers ø12 stainless steel
n°8 ribbed lock washers ø10 stainless steel
n°1 ribbed lock washers ø6 stainless steel
N°8 nuts M10 stainless steel
N°1 lug terminal
6 pernos redondos de cabeza cuadrada M16 x 70mm
Abrazaderas
6 arandelas planas ø16
Brackets for the pole 6 arandelas contacto ø16
(Bolsa F/Bag F) 6 tuercas M16

N°6 Round head square neck boltsM16x70mm

n°6 plain washers ø16
n°6 ribbed lock washers ø16
N°6 nuts M16

Nota:
La ferreteria incluida inox es AISI 304
El suporte o estructura del seccionador está fabricada con acero DD12EN10111 grosor 4mm
El material del seccionador es AISI 304 y el material de las soldaduras del seccionador es AISI 308
Note:
The stainless steel bolts included in the packing are AISI 304
The switch disconnector bracket is made with sheet steel DD12 EN10111 thichness 4mm
The switch disconnector material is AISI 304 and the switch disconnector welding material is AISI 308

PF6 mod.572 M_SP_EN _2015_04 CODENSA 17

 PRODUCTS DIVISION
METAL CLAD MEDIUM VOLTAGE SWITCHBOARDS
METAL‐ENCLOSED M.V. SWITCHBOARDS WITH SWITCH DISCONNECTORS INSULATED IN AIR OR IN SF6
POWER CENTERS
MOTOR CONTROL CENTERS
LOW VOLTAGE DISTRIBUTION BOARDS
INSTRUMENT AND CONTROL SWITCHBOARDS
SWITCH DISCONNECTOR INSULATED IN SF6 OR IN AIR, ALSO FOR POST‐TYPE APPLICATION
ICET INDUSTRIE S.P.A. INTEGRATE CONTROL SYSTEM “ICS 2000”

DIVISION PRODUITS
TABLEAUX M.T. NORMALISÉS EXÉCUTION BLINDÉE (METAL CLAD)
POSTES ET TABLEAUX M.T. AVEC INTERRUPTEURS ISOLÈS EN AIR OU EN SF6
TABLEAUX DE DISTRIBUTION CENTRE DE PUISSANCE
TABLEAUX DE DISTRIBUTION MOTOR CONTROL CENTER
TABLEAUX DE DISTRIBUTION BASSE  TENSION
TABLEAUX DES INSTRUMENTS POUR COMMANDE ET CONTRÔLE
INTERRUPTEURS ISOLÈS EN AIR OU EN SF6
INTEGRATE CONTROL SYSTEM “ICS 2000”

DIVISIONE PRODOTTI
QUADRI M.T. NORMALIZZATI IN ESECUZIONE BLINDATA (METAL CLAD)
QUADRI M.T. IN ESECUZIONE PROTETTA CON SEZIONATORI IN ARIA O SF6
QUADRI B.T. POWER CENTER
QUADRI B.T. MOTOR CONTROL CENTER
QUADRI B.T. DI DISTRIBUZIONE
QUADRI DI STRUMENTAZIONE PER COMANDO E CONTROLLO
SEZIONATORI IN ARIA O IN SF6 ANCHE IN ESECUZIONE DA PALO
INTEGRATE CONTROL SYSTEM “ICS 2000”

REGISTERED OFFICE:  SIÈGE LÉGAL:  SEDE LEGALE:

Via delle Rose, 32 Poggibonsi (Siena) ‐  Italy  Via delle Rose, 32 ‐  Poggibonsi (SI) ‐ Italie  Via delle Rose, 32 Poggibonsi (Siena) ‐  Italia
Reg. capital € 1,600,000   Cap. Soc. ent. versé  €.   1,600,000  Cap. Soc. € 1.600.000 i.v.

PRODUCTION PLANT AND ADMINISTRATION  ETABLISSEMENT ET   STABILIMENTO E

HEADQUARTERS:  ADMINISTRATION:  AMMINISTRAZIONE:
Via G. Galilei, 9 / 11 (Loc. Spada)  Via G. Galilei, 9 ‐ 11 (Loc. Spada)  Via G. Galilei, 9 / 11 (Loc. Spada)
50021 Barberino Val d’Elsa (Firenze) ‐ Italy  50021 Barberino Val d'Elsa (FI) ‐ Italie  50021 Barberino Val d’Elsa (Firenze) ‐ Italia
Tel. ++ 39.055.8056.1  Tel. ++39.055.8056.1  Tel. 055.8056.1.
Fax ++39.055.8078252  Fax ++39.055.8078252  Fax 055.8078252

POSTAL ADDRESS:  CORRESPONDANCE:   CORRISPONDENZA:

P.O. BOX 292 ‐ 53036 Poggibonsi(SI) ‐ Italy  BP  292 ‐ 53036 Poggibonsi(SI) ‐ Italie  C.P. 292 ‐ 53036 Poggibonsi(SI) ‐ Italia

www.icetindustrie.it  www.icetindustrie.it  www.icetindustrie.it

e‐mail: icet@icetindustrie.it  e‐mail: icet@icetindustrie.it  e‐mail: icet@icetindustrie.it
