Septimo Informe - Poligonal Cerrada

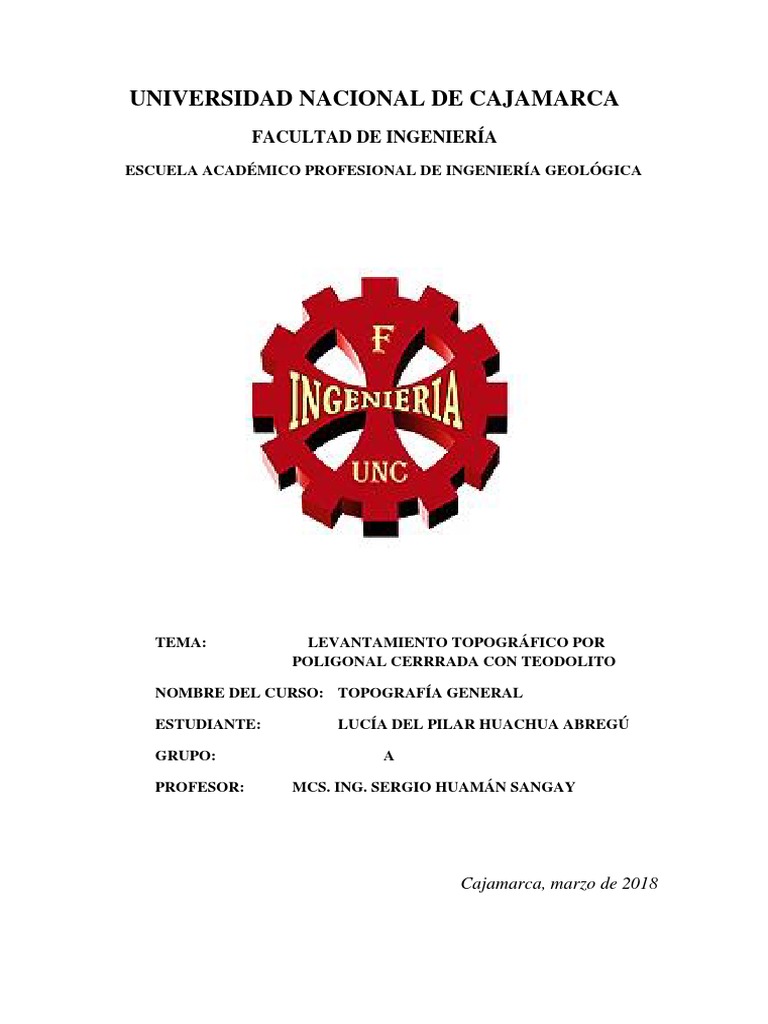

UNIVERSIDAD NACIONAL DE CAJAMARCA
FACULTAD DE INGENIERÍA
ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA GEOLÓGICA
TEMA: LEVANTAMIENTO TOPOGRÁFICO POR

POLIGONAL CERRRADA CON TEODOLITO
NOMBRE DEL CURSO: TOPOGRAFÍA GENERAL
ESTUDIANTE: LUCÍA DEL PILAR HUACHUA ABREGÚ
GRUPO: A
PROFESOR: MCS. ING. SERGIO HUAMÁN SANGAY
Cajamarca, marzo de 2018

1. INTRODUCCIÓN
Un levantamiento topográfico comprende el conjunto de actividades que

tiene como finalidad conocer la posición relativa de los puntos sobre la tierra
en base a su longitud, latitud y elevación (X, Y, Z).
En la ingeniería es muy importante conocer los diversos tipos de

levantamientos topográficos (Planímetro, altimétrico y taquimétrico), para ello
es necesario conocerlas partes y algunas funciones básicas el teodolito,
este instrumento es el más apropiado para medir ángulos horizontales como
verticales además permite calcular las distancias de un punto a otro. Bajo este
concepto se aborda el estudio mediante una práctica de campo con el
propósito de levantamiento Planímetro por el método de levantamiento
topográfico por la poligonal cerrada.
En el terreno se realizaron los siguientes procesos: estacado de la de los

vértices de la poligonal de apoyo, medición del acimut del primer lado de la
poligonal haciendo 00 con respecto al norte magnético, medición de los
ángulos interiores de la poligonal, nivelación de los vértices de la poligonal, y
por último se tomaron los puntos para el relleno taquimétrico los cuales
fueron visibles con respecto a los vértices. Estos ejercicios así realizados
tienen el fin de que el estudiante de ingeniería tenga las nociones necesarias
para poder desempeñarse en el campo y conocer lo fundamental a cerca de
la topografía taquimétrica los cuales nos servirán para futuras practicas
topográficas y en el desenvolvimiento profesional.
TOPOGRAFÍA GENERAL 2
2. OBJETIVOS
2.1. Objetivo General
- Representar el relieve de un terreno, aplicando el levantamiento
topográfico mediante una poligonal cerrada con teodolito.
2.2. Objetivos Específicos
- Procesar la información y representar planimétricamente un terreno

en el papel.
- Comprender la utilidad del método de la poligonal cerrada con

teodolito en el campo de la ingeniería.
- Medir los lados de la poligonal.
- En esta parte conoceremos sus dimensiones de cada lado, para

ello nos valdremos de una Wincha.
- Tomar lectura de los ángulos horizontales en todos los vértices.
- Capacitar al estudiante en el manejo del teodolito.
3. MARCO TEÓRICO
3.1. EQUIPO Y MATERIALES DE CAMPO
- 1 Teodolito
- 1 nivel de ingeniero
- 3 jalones
- Libreta topográfica
- 1 mira
- 1 brújula
- 1 trípode
- Cámara fotográfica
EQUIPO/ FUNCIÓN IMÁGEN

MATERIAL
Instrumento de medición mecánico-

óptico que se utiliza para obtener
ángulos verticales y horizontales, en la
mayoría de los casos, ámbito en el cual
tiene una precisión elevada. Con otras
herramientas auxiliares puede medir
Teodolito
distancias y desniveles. Básicamente, el
(Material) teodolito actual es un telescopio
montado sobre un trípode y con dos
círculos graduados, uno vertical y otro
horizontal, con los que se miden los
ángulos con ayuda de lentes.
Jalón Un jalón o baliza es un accesorio para

(Material) realizar mediciones con instrumentos
topográficos, originalmente era
una vara larga de madera, de
sección cilíndrica, donde se monta
un prismática en la parte superior, y
rematada por un regatón de acero en la
parte inferior, por donde se clava en el
terreno.
Mira También llamada estadía o estadal, es

(Material) una regla graduada que permite realizar
un nivel topográfico, medir desniveles, es
decir, diferencias de altura. Con una
mira, también se puede medir distancias
con métodos trigonométricos, o
mediante un telémetro estadimétrico
integrado dentro de un nivel topográfico
o teodolito.
Libreta de Se utilizara para tomar apuntes de los

campo diferentes datos adquiridos durante los
procesos a realizar para dar solución a
los diferentes problemas.
Brújula Se empleó para obtener el norte

(Equipo) magnético
Nivel de El nivel topográfico, también llamado

ingeniero nivel óptico o equialtímetro es un
instrumento que tiene como finalidad la
(Equipo) medición de desniveles entre puntos que
se hallan a distintas alturas o el traslado
de cotas de un punto conocido a otro
desconocido.
Sirvió para ubicarnos en la zona donde
GPS se realizó el trabajo de campo a través
(EQUIPO) de coordenadas UTM (universal
transversal mercador), en la cual el Perú
se encuentra en la 17M WGS84
Trípode Instrumento que tiene la particularidad

(Equipo) de soportar un equipo de medición como
un taquímetro o nivel, su manejo es
sencillo, pues consta de tres patas que
puede ser de madera o de aluminio, las
que son regulables para así poder tener
un manejo para subir o bajar las patas
que se encuentran fijas en el terreno. El
plato consta de un tornillo el cual fija el
equipo que se va a utilizar para hacer
mediciones.
Cámara Sirve para considerar los puntos

fotográfica tomados en campo y especificar una
zona en imagen.
(Equipo)
3.2. BRIGADA
- 2 operadores
Flores Llanos, Ronaldiño
Guevara Idrogo, Absalón
- 2 auxiliares
Saldaña Vásquez, Maritza
Ispilco Infante, Neydi
- 1 libretista
Huachua Abregú, Lucía
- 2 ayudantes
Garay Shelyug, Misael
Silva Rodríguez, Dant
3.3 LEVANTAMIENTO TAQUIMÉTRICO

Es el tipo de levantamiento en el que se utiliza un instrumento
taquimétrico, tal es el caso de un teodolito taquimétrico con la ayuda
de miras o estadías las que son también taquimétricas. El anteojo de
un instrumento taquimétrico se diferencia de un anteojo simple porque
además de tener los hilos diametrales horizontal y vertical (hilos
medios) tienen dos hilos adicionales que se encuentran equidistantes
del hilo diametral horizontal a los que se denomina HILOS
ESTADIMETRICOS y sirven para obtener lecturas en la mira o estadía
y así calcular distancias horizontales e inclinadas conociendo las
constantes estadimétricas K y C las cuales por lo general tienen un
valor de K =100 y C =0, pudiendo variar de acuerdo a la marca y tipo
de teodolito.
Redes de apoyo
Una Red de Apoyo Planimétrico se define como el conjunto
de estaciones unidas por medio de líneas imaginarias o direcciones y
que forman el armazón del levantamiento, a partir del cual puede
lograrse la toma de los datos de campo para la posterior
representación del terreno.
Tipos de redes
Entre los tipos de redes de apoyo planimétrico se tiene:
 LA POLIGONAL
Es la red de apoyo, que como su nombre lo indica tiene la forma de
polígono, es utilizada en terrenos de mediana extensión, aunque si
se conforma una red de varias poligonales, se puede utilizar en
levantamiento de extensiones considerables, por
la forma de cálculo se hace necesario contar con las longitudes de
los lados y la amplitud de sus ángulos, motivo por el cual no es
recomendable cuando el terreno es accidentado.
 LA TRIANGULACIÓN
Es la red de apoyo, que la base de sus formas es el triángulo, de
allí su nombre, en esta red es necesario medir con precisión todos
sus ángulos y respecto a sus medidas longitudinales, se mide
únicamente la base (un lado), o en algunos casos también la base
de comprobación, lógicamente que dicha longitud debe medirse lo
más preciso y exacto posible. Es muy utilizada en levantamientos
de grandes extensiones y su precisión es mayor que la de una
poligonal.
 POLIGONACIÓN TOPOGRÁFICA
Es la serie de segmentos de líneas rectas que unen puntos o
estaciones, a lo largo de un itinerario de levantamiento. La
Poligonal o Poligonación Topográfica, brinda excelentes resultados
para levantamientos de terrenos de pequeña a mediana
extensión en los que la topografía no entorpece la medición de los
lados de la poligonal, por lo que es uno de los procedimientos más
utilizados en la práctica para determinar la ubicación relativa entre
puntos en el terreno. La técnica de la Poligonación puede
ejecutarse por una línea abierta: poligonal abierta, o una línea
cerrada: poligonal cerrada; dependiendo de la extensión, forma y
topografía del terreno y fundamentalmente de la precisión que se
desee lograr.
Planteamiento de la poligonal
La conveniencia de una poligonal cerrada debe juzgarse desde los
siguientes aspectos:
-Es conveniente en terrenos de pequeña y mediana extensión.
-Permiten la medición directa de la poligonal.
-Es ventajosa ante la poligonación abierta, por tener la posibilidad
de la comprobación de los datos medidos en campo.
-Toda poligonal requiere de un número menor de visuales que una
triangulación
4. CONTENIDO DE LA PRÁCTICA
- Reconocimiento del terreno.
- Determinación de las coordenadas UTM de la estación, así como la
dirección de la norte magnético.
- Determinación de vértices.
- Medición de los ángulos de la poligonal.
- Medición de los ángulos.
Se resumirá a la que se procede a hacer en dicha práctica:
 EN EL CAMPO:
1. Reconocimiento.
Es la inspección directa en el terreno, determinar si
realizaremos la poligonal, ubicación de las estaciones y del
punto de nivelación.
2. Ubicación de los vértices.
Todo vértice de la poligonal deberá ubicarse en lugares
totalmente definidos y difíciles de remover y confundir. La
señalización de estos vértices generalmente son estacas, a fin
de central en él el teodolito, para la visualización se utiliza
jalones. Los vértices se seleccionan de tal manera que se logre
formar polígonos de lados cuyas longitudes sean iguales
(dentro de lo posible) y los ángulos internos no sean ni muy
pequeños ni muy abiertos recomendándose ángulos mayores
de 30º y menores de 150º.
3. Medición de los lados de la poligonal.

La medición de los lados puede ser realizada por wincha, barra
invar, etc. El método de la estadía se utilizará cuando se trate
de una poligonal referencial y de baja precisión.
La medición con wincha es el más empleado ya que no requiere
de equipo adicional aparte del teodolito y en algún caso
termómetro, tensiómetro, nivel de ingeniero.
4. Medición de los ángulos.

Los ángulos a medir de preferencia son los interiores, el
método para la medición dependerá del equipo que se cuenta
(repetidor o reiterador), la precisión en la medida de los ángulos
en todo instante debe ser mayor que la requerida Medición del
azimut de uno de los lados. Para poder orientar a la poligonal,
es necesario la medición del azimut de uno de los lados de la
poligonal utilizando la brújula o GPS con punto de referencia
(PR) o Vista Atrás (VAT).
 TRABAJO DE GABINETE
Cálculo de una poligonal cerrada.

Para el cálculo de la poligonal es necesario indicar algunos
conocimientos fundamentales
El primer paso para calcular poligonales es el de compensación o

ajuste de los ángulos al total geométrico correcto. Pero se presenta
una excepción, que es cuando los rumbos o acimuts de cada lado,
han sido leídos directamente con brújula en cada uno de estos
lados, en este caso ninguna compensación es posible. En
poligonales cerradas la compensación angular se logra fácilmente
ya que se puede determinar el error total aunque no su distribución
exacta.
ETAPAS DE UNA POLIGONAL CERRADA

En toda poligonal cerrada los ángulos promedios deben cumplir:
a) Suma de ángulos internos = 180º (n - 2)
b) Suma de ángulos externos = 180º (n+ 2) Siendo n el número de
vértices de lapoligonal.Los ángulos de una poligonal cerrada
pueden ser compensados simplemente al total
geométrico correcto (Σ ángulos internos ó Σ ángulos externos).
Error de cierre angular máximo permisible:

Ec=P (n)
Donde: P: Precisión angular de equipo
N: Número de ángulos del polígono.
Si el error angular de cierre es menor que el máximo permisible, la
compensación puede realizarse usando el siguiente método:
Se divide la corrección total entre el número de ángulos, y luego
dicho valor se suma a cada ángulo de la poligonal cerrada.
Para el azimut
Se mide el azimut de un lado, que viene a ser el ángulo horizontal
medido en sentido horario, tomando como base la orientación del
Norte Magnético, hasta el lado de referencia. El valor del azimut
puede variar entre 0º y 360º.Conocido el azimut de uno de los lados
de la poligonal y los ángulos horizontales compensados de todos
los vértices, es posible calcular el acimut de los lados restantes por
simple suma o resta de los ángulos. En esta etapa del cálculo se
hace uso de los Azimuts Inversos, esto quiere decir que si se tiene
el ZE1E2, se calcula el ZE2E1.En una poligonal cerrada, la
enumeración de las estaciones o vértices, es factor primordial para
el cálculo de los azimuts del resto de lados, ya que dicha
enumeración puede ser en Sentido Horario o en Sentido Anti
horario.
Calculo de los Acimuts cuando la enumeración de las estaciones
es en Sentido Anti horario. Se aplica la regla: Al primer azimut se
le suma 180º, obteniéndose el Azimut inverso a este valor así
determinado se le suma el valor del ángulo de la siguiente estación
o estación donde inicia el Azimut Inverso, obteniéndose así el
azimut del siguiente lado. En cualquiera de las operaciones, si
el valor el valor obtenido es mayor que 360º, esto quiere decir que
se ha dado más de una vuelta en el círculo de rotación, se
restará360º, sin que cambie de orientación el azimut calculado. Si
se usa los azimuts, las proyecciones pueden ser también:
Proyección en X = Lado x Sen Azimut
Proyección en Y = Lado x Cos Azimut
Condiciones que deben cumplir las Proyecciones de una Poligonal

Cerrada: Suma de Proyecciones en el eje X = 0
Suma de Proyecciones en el eje Y = 0
ERROR DE CIERRE Y RELATIVO DE LA POLIGONAL

El error de Cierre o Error Absoluto de una poligonal, está dado por:
ec = √ ex² + ey² En donde:
ec = Error de cierre de la Poligonal
ex² = Error de las proyecciones en el eje X
ey² = Error de las proyecciones en el eje Y
El Error Relativo o Precisión Relativa de una Poligonal, es la
relación entre el error de cierre entre la suma de las longitudes de
los lados de la misma: El error de cierre y el error relativo son los
índices de la precisión alcanzada en la medición, por lo que en
base a estos valores se clasifican las precisiones de las
poligonales.
5. PROCEDIMIENTO Y RESULTADOS
Datos de campo:
Determinar las coordenadas de los vértices de la poligonal cerrada, se tiene
los siguientes datos:
VÉRTICE MEDIDA
Primera Última lectura N° de Promedio

lectura repeticiones
E1 45° 36I 20” 182° 24I 20” 4 45° 36I 05”
E2 57° 35I 05” 230° 21I 24” 4 57° 35I 21”
E3 76° 49I 05” 307° 15I 40” 4 76° 48I 55”
SUMA =180° 0’ 21”

1. Condición del ángulo:
En toda poligonal cerrada los ángulos promedios deben cumplir :
Suma de ángulos internos = 180°(n-2), en este caso n =3
Suma de ángulos internos = 180° (3-2) = 180°
Entonces el error = 180° 0’ 21” -180° 0’ 0” = 21”
Es Poligonal tipo III, el emáx permisible angular = +-30°, como el error error
es menor, se procede a la Corrección: -21”
2. Compensación de ángulos:
Compensación total = -21” para cada ángulo = -21”/3 = -7”
VÉRTICE MEDIDA
Promedio Compensación Ángulo compensado
E1 45° 36I 05” -7” 45º 35' 58''
E2 57° 35I 21” -7” 57° 35' 14''
E3 76° 48I 55” -7” 76° 48 48”
3. Calculo de la longitud promedio de los lados

LADO 1° MEDIDA 2° 3° MEDIDA 4° MEDIDA PROMEDIO
MEDIDA
E1E2 42.10 42.2 42.32 42.38 42.225
E2E3 31.34 31.32 31.35 31.31 31.33
E3E1 38.35 38.35 38.36 38.34 38.35
TOTAL=111.905
4. Para el azimut :
ZE1E2 = 219° 26' 40'' +
180° 00' 00''
399º 26' 40'' -
360° 00' 00''
ZE1E2 = 39º 26' 40'' +
E2= 57° 35' 14''
ZE2E3 = 97º 1' 54''+
180°00' 00''
ZE3E2 = 277º 1' 54'' +
E3= 76° 48 48”
ZE3E1= 353º 50' 42'' +
180° 00' 00''
533º 50' 42'' –
360° 00' 00''
ZE3E1 = 173º 50' 42''+
45º 35' 58''
219º 26' 40''
5. Calculo de las proyecciones de los lados

Empleando las formulas
Proyec este = lado *seno (azimut de lado)
Proyec norte = lado *coseno (azimut de lado)
LADO LONGITUD PROYECCIONES

ESTE NORTE
E1 42.23 -26.81 -32.611
E2 31.33 +31.1 -3.84
E3 38.35 -4.11 +38.128
TOTAL 111.905 +0.18 +1.677
6. Calculo de errores en los ejes, error de cierre y error relativo

Error este =+0.18
Error norte =+1.677
Error de cierre o absoluto Ec=1.67
7. Calculo de las correcciones de las proyecciones

Lado CORRECCIÓN ESTE CORRECCIÓN NORTE
E1E2 -0.07 -0.631
E2E3 -0.05 -0.468
E3E1 -0.06 -0.572
Lado LONGITUD PROYECCIONES CORRECCIONES

ESTE NORTE ESTE NORTE
E1E2 42.23 -26.81 -32.611 -0.07 -0.631
E2E3 31.33 31.1 -3.84 -0.05 -0.468
E3E1 38.35 -4.11 +38.120 -0.06 -0.572
TOTAL 111.905 +0.18 +1.677 -0.18 -1.67
8. Calculo de las proyecciones compensadas
PROY.
PROYECCIONES CORRECCIONES
Lado COMPE.
ESTE NORTE ESTE NORTE ESTE NORTE
E1E2 -26.81 -32.611 -0.07 -0.631 -26.88 -33.24
E2E3 31.1 -3.84 -0.05 -0.468 31.05 -4.308
E3E1 -4.11 +38.120 -0.06 -0.572 -4.17 37.548
TOTAL +0.18 +1.677 -0.18 -1.67 0 0
9. Calculo de coordenadas
Hallamos las cotas de las estaciones:
PUNTO V. Atrás Altu. v. delante Cota
instrumento
E1 1.966 2697.966 2696
E2 1.389 2696.577
E3 1.711 2696.255
Escala del dibujo

Hoja de cálculo de escala Tamaño de papel: 50 x 32.5 cm
Papel disponible para el largo:
50−( 2+4+3+2+8+4+2)=25
Papel disponible para el ancho:
32.5−( 2+1.75+1.752)=25
Largo de plano: 81.09 Ancho de plano: 74.09
Escala final:1/350
6. CONCLUSIONES
Se determinó la extensión del terreno y topografía del terreno.

Conocemos las coordenadas norte y este de cada punto.
Aprendimos a realizar la toma de datos con la estación y pudimos conocer
las distancias horizontales e inclinadas desde la estación hasta el
teodolito.
Aprendimos también a guardar estos puntos para luego poder ser
utilizados para la graficación de un plano.
Determinamos una poligonal cerrada.
7. RECOMENDACIONES
Tener en cuenta el tiempo para estacionar el teodolito, ya que obtener la

estaca y nivelarla debe estar entre límites de tiempo.
Entregar puntualmente el equipo utilizados.
Debemos concentrarnos para no errar en la toma de datos.
Tratar con sumo cuidado el equipo con se está trabajando.
Estacionar bien el Teodolito para que los datos sean más precisos y
correctos
8. BIBLIOGRAFÍA
- https://www.google.com.pe/search?q=Levantar+una+perpendicular+a+u
n+alineamiento&source=lnms&tbm=isch&sa=X&ved
- https://es.scribd.com/docuteodolito/gene
- https://www.google.com.pe/search?ei=PLOYWu6VCsLSzwLMtr-
ADA&q=wolf+brinker%2C2008+teodolito&oq=wolf+brinker%2C2008+teo
dolito&gs_l=psy-ab.3...2489.5224.0.5491.10.9.0.0.0.0.689.1138.2-2j5-
1.3.0....0...1c.1.64.psy-ab..7.3.1138...33i160k1.0.9XB_maAzuWo
- Apuntes, separatas y las explicaciones dadas por el ingeniero encargado
del curso de Topografía General-
9. ANEXOS
Primera estación
Segunda estación Tercera estación

Septimo Informe - Poligonal Cerrada

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Septimo Informe - Poligonal Cerrada

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD NACIONAL DE CAJAMARCA

TEMA: LEVANTAMIENTO TOPOGRÁFICO POR

NOMBRE DEL CURSO: TOPOGRAFÍA GENERAL

ESTUDIANTE: LUCÍA DEL PILAR HUACHUA ABREGÚ

PROFESOR: MCS. ING. SERGIO HUAMÁN SANGAY

Cajamarca, marzo de 2018

Un levantamiento topográfico comprende el conjunto de actividades que

En la ingeniería es muy importante conocer los diversos tipos de

En el terreno se realizaron los siguientes procesos: estacado de la de los

2.2. Objetivos Específicos

- Procesar la información y representar planimétricamente un terreno

- Comprender la utilidad del método de la poligonal cerrada con

- Medir los lados de la poligonal.

- En esta parte conoceremos sus dimensiones de cada lado, para

- Tomar lectura de los ángulos horizontales en todos los vértices.

- Capacitar al estudiante en el manejo del teodolito.

EQUIPO/ FUNCIÓN IMÁGEN

Instrumento de medición mecánico-

Jalón Un jalón o baliza es un accesorio para

Mira También llamada estadía o estadal, es

Libreta de Se utilizara para tomar apuntes de los

Brújula Se empleó para obtener el norte

Nivel de El nivel topográfico, también llamado

Trípode Instrumento que tiene la particularidad

Cámara Sirve para considerar los puntos

3.3 LEVANTAMIENTO TAQUIMÉTRICO

Se resumirá a la que se procede a hacer en dicha práctica:

3. Medición de los lados de la poligonal.

4. Medición de los ángulos.

Cálculo de una poligonal cerrada.

El primer paso para calcular poligonales es el de compensación o

ETAPAS DE UNA POLIGONAL CERRADA

Error de cierre angular máximo permisible:

Condiciones que deben cumplir las Proyecciones de una Poligonal

ERROR DE CIERRE Y RELATIVO DE LA POLIGONAL

Primera Última lectura N° de Promedio

E2 57° 35I 05” 230° 21I 24” 4 57° 35I 21”

E3 76° 49I 05” 307° 15I 40” 4 76° 48I 55”

SUMA =180° 0’ 21”

Promedio Compensación Ángulo compensado

E1 45° 36I 05” -7” 45º 35' 58''

E2 57° 35I 21” -7” 57° 35' 14''

E3 76° 48I 55” -7” 76° 48 48”

3. Calculo de la longitud promedio de los lados

5. Calculo de las proyecciones de los lados

LADO LONGITUD PROYECCIONES

E2 31.33 +31.1 -3.84

E3 38.35 -4.11 +38.128

TOTAL 111.905 +0.18 +1.677

6. Calculo de errores en los ejes, error de cierre y error relativo

7. Calculo de las correcciones de las proyecciones

Lado LONGITUD PROYECCIONES CORRECCIONES

TOTAL 111.905 +0.18 +1.677 -0.18 -1.67

8. Calculo de las proyecciones compensadas

TOTAL +0.18 +1.677 -0.18 -1.67 0 0

Escala del dibujo

Se determinó la extensión del terreno y topografía del terreno.

Tener en cuenta el tiempo para estacionar el teodolito, ya que obtener la

Segunda estación Tercera estación

También podría gustarte
