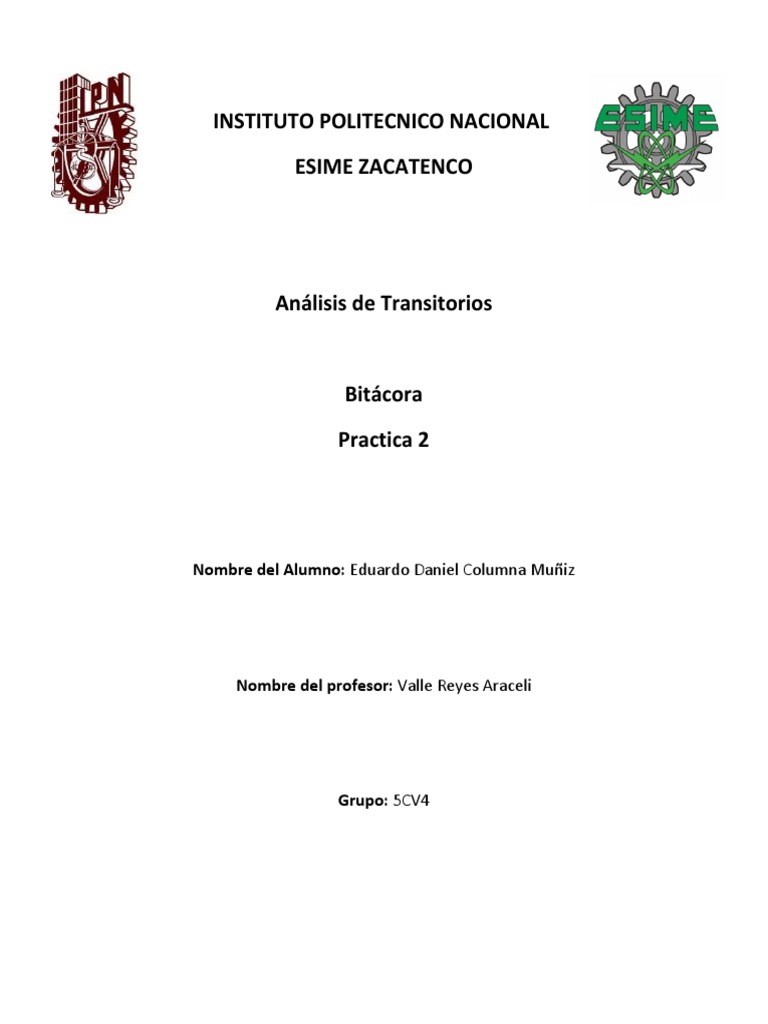

INSTITUTO POLITECNICO NACIONAL

ESIME ZACATENCO

Análisis de Transitorios

Bitácora
Practica 2

Nombre del Alumno: Eduardo Daniel Columna Muñiz

Nombre del profesor: Valle Reyes Araceli

Grupo: 5CV4
Red RC en Circuitos electrónicos

Hipótesis

En esta práctica se comprueba que mediante la constante de tiempo de un circuito RC se pueden controlar
circuitos electrónicos, tales como los multivibradores monoestables y estable.

Análisis

Con los datos del circuito y R=47kΩ calcule el tiempo teórico del mono estable y relaciónelo con el tiempo
medido en el procedimiento 2. Para calcular el tiempo se multiplicará el valor de la resistencia por la
capacitancia del capacitor en este primer caso nos queda.

𝑡=𝑅𝐶 𝑡=(47𝑥103)(100𝑥10−6)=4.7 𝑠𝑒𝑔

Con los datos del circuito 1 y R=82kΩ calcule el tiempo teórico del mono estable y relaciónelo con el tiempo
medido en el procedimiento 3. De igual manera para este caso solo que aquí cambia el valor de la resistencia.

𝑡=𝑅𝐶 𝑡=(82𝑥103)(100𝑥10−6)=8.2 𝑠𝑒𝑔


Con los datos del circuito 2 calcule el tiempo de un ciclo teórico del estable y relaciónelo con el tiempo medido
en el procedimiento 5

𝑡=(𝑅1+𝑅2)𝐶 𝑡=(150𝑥103+1𝑥103)(10𝑥10−6)=1.51 𝑠𝑒𝑔

Bitácora

Comencé por armar en el protoboard este circuito, siendo cuidadoso a la hora de colocar los componentes en
las salidas del circuito integrado (LM 555), ya que se debe de conocer bien el orden de numeración de cada una
de los pines. Esto con la finalidad de que el circuito funcione correctamente como circuito monoestable y
poder apreciar el tiempo de apagado del led, después se cambió la resistencia de 47 KΩ por una de 82 KΩ y de
esta manera el tiempo de apagado del led fue mayor.

Ya que el siguiente circuito es similar con la diferencia de que se colocó otro led y se cambiaron algunas
resistencias, así también el orden de conexión de las patas del circuito integrado solamente vario muy poco,
este circuito se considera astable, en el cual podemos ver la intermitencia entre el encendido de un led y el
otro.

Conclusión

Se observó en el primer circuito que al colocar la resistencia de mayor denominación (82KΩ) el tiempo de
apagado del led fue mayor, podemos decir que el tiempo es directamente proporcional al valor de la
resistencia. Este tipo de circuitos tiene varias aplicaciones, se puede usar como un timer (CLK), estrobo entre
otras todo esto aplicando los conocimientos de un circuito RC y con la ayuda de la constante de tiempo.
