UNSACC – FIEEIM – IE

UNSAAC - ESCUELA PROFESIONAL DE INGENIERÍA ELÉCTRICA

INSTALACIONES ELÉCTRICAS II

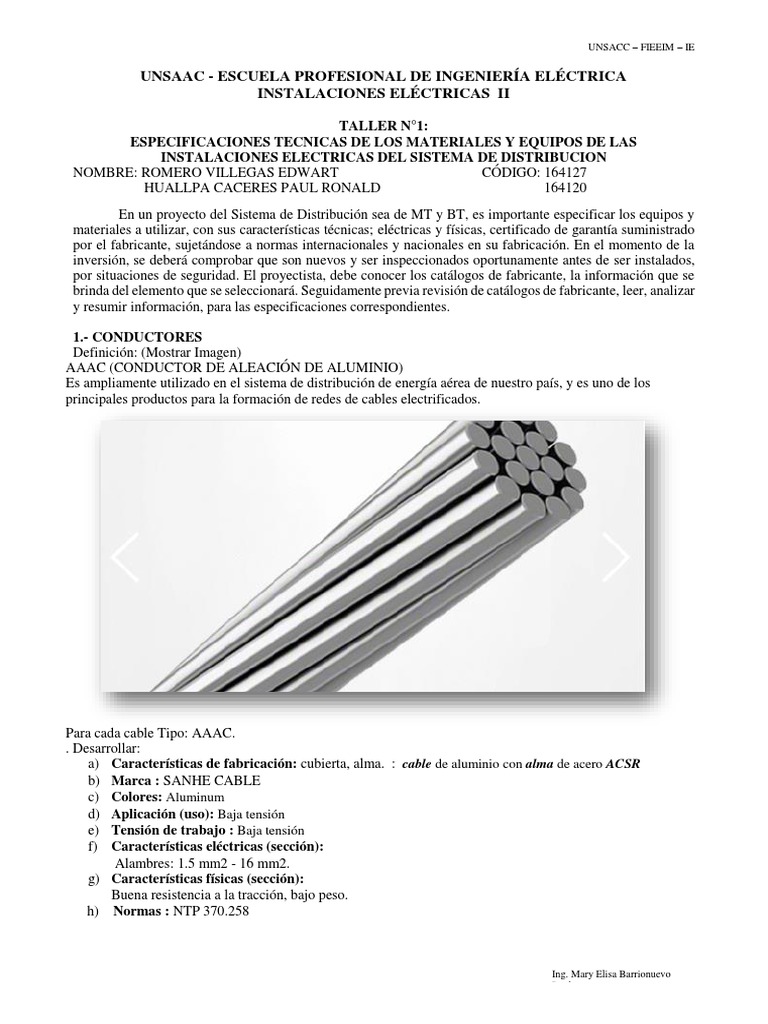

TALLER N°1:
ESPECIFICACIONES TECNICAS DE LOS MATERIALES Y EQUIPOS DE LAS
INSTALACIONES ELECTRICAS DEL SISTEMA DE DISTRIBUCION
NOMBRE: ROMERO VILLEGAS EDWART CÓDIGO: 164127
HUALLPA CACERES PAUL RONALD 164120
En un proyecto del Sistema de Distribución sea de MT y BT, es importante especificar los equipos y
materiales a utilizar, con sus características técnicas; eléctricas y físicas, certificado de garantía suministrado
por el fabricante, sujetándose a normas internacionales y nacionales en su fabricación. En el momento de la
inversión, se deberá comprobar que son nuevos y ser inspeccionados oportunamente antes de ser instalados,
por situaciones de seguridad. El proyectista, debe conocer los catálogos de fabricante, la información que se
brinda del elemento que se seleccionará. Seguidamente previa revisión de catálogos de fabricante, leer, analizar
y resumir información, para las especificaciones correspondientes.

1.- CONDUCTORES
Definición: (Mostrar Imagen)
AAAC (CONDUCTOR DE ALEACIÓN DE ALUMINIO)
Es ampliamente utilizado en el sistema de distribución de energía aérea de nuestro país, y es uno de los
principales productos para la formación de redes de cables electrificados.

Para cada cable Tipo: AAAC.

. Desarrollar:
a) Características de fabricación: cubierta, alma. : cable de aluminio con alma de acero ACSR
b) Marca : SANHE CABLE
c) Colores: Aluminum
d) Aplicación (uso): Baja tensión
e) Tensión de trabajo : Baja tensión
f) Características eléctricas (sección):
Alambres: 1.5 mm2 - 16 mm2.
g) Características físicas (sección):
Buena resistencia a la tracción, bajo peso.
h) Normas : NTP 370.258

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

ACSR: conductor suspendido de transmisión y de distribucion eléctrica:

a) Características de fabricación: Los cables tipo ACSR (Aluminum Conductors Steel Reinforced),
están formados a partir de aluminio obtenido por refinación electrolítica con pureza de 99,5 % y
conductividad mínima de 61,0 % de la conductividad del cobre a 20°C (IACS) "International Annealed
Copper Standard", todos los cables están formados por hilos de temple duro, cableados
concéntricamente sobre un número de acero galvanizado.
b) Marca: INDECO
c) Color: gris
d) Aplicación (uso): Los conductores tipo ACSR son utilizados como líneas de transmisión en altos
voltajes a grandes distancias, y líneas de distribución en circuitos de alta y baja tensión en áreas urbanas
y rurales, así como alimentación general a empresas y subestaciones, con una mayor distancia
interpostal.
e) Tensión de trabajo: media y alta tensión
f) Características eléctricas (sección): 16mm2-500mm2; 6 AWG Y 1113 MCM
g) Características físicas (sección): alta resistencia mecánica a la tracción
h) Normas: Norma(s) de Fabricación NTP 370.258, ASTM B232

CPI:

a) Características de fabricación: cubierta, alma.: conductor de cobre según NTP 370.251; cubierta
protectora de polietileno termoplástico (PE).
b) Marca: INDECO
c) Colores: negro
d) Aplicación (uso): en redes de distribución primaria y secundaria. Tendido a la intemperie en plantas
industriales
e) Tensión de trabajo: media y alta tensión
f) Características eléctricas (sección): 3.1 mm; 0.8mm y 4.8mm
g) Características físicas (sección): 6 mm2 a 95 mm2
h) Normas: NTP-IEC 60502-2

N2XSY:

a) Características de fabricación: cubierta, alma.: Conductor de cobre electrolítico recocido, cableado

compactado. Compuesto semiconductor extruido sobre el conductor. Aislamiento de Polietileno
Reticulado (XLPE), compuesto semiconductor extruido y cinta o alambres de cobre electrolítico sobre
el conductor aislado. Cubierta externa de PVC.
b) Marca: INDECO
c) Colores: aislamiento: natural y cubierta: rojo
Ing. Mary Elisa Barrionuevo
Prado
 UNSACC – FIEEIM – IE

d) Aplicación (uso): Distribución y subtransmisión subterránea de energía. Como alimentadores de

transformadores en sub-estaciones. En centrales eléctricas, instalaciones industriales y de maniobra, en
urbanizaciones e instalaciones mineras, en lugares secos o húmedos.
e) Tensión de trabajo: 3.6/6 kV
f) Características eléctricas (sección) y Características físicas (sección):

CARACTERISTICAS ELECTRICAS Y FISICAS

seccion Resistencia(ohm/km) resistencia AC reactancia ampacidad ampacidad
nominal induc. 20° 30°
10 1.83 2.333 0.3257 110 105
16 1.15 1.466 0.3092 135 140
seccion n° hilos diametro(mm) espesor ailam. espesor diametro
nominal cubier. exte.
10 7 3.7 2.5 1.2 14.3
16 7 4.67 2.5 1.2 15.3

g) Normas: NTP-IEC 60502-2

CAAI:

a) Características de fabricación: cubierta, alma.: están conformados por dos o tres conductores de fase
más uno o dos conductores para alumbrado cableados alrededor de un soporte (portante). Los
conductores de fase y de alumbrado son de aluminio temple duro.
b) Marca: INDECO
c) Colores: negro
d) Aplicación (uso): para redes de distribución aérea
e) Tensión de trabajo: 0.6/1 kV
f) Características eléctricas (sección): alumbrado público: aluminio 1350-XLPE
Desde 16 mm2 hasta 120 mm2
g) Características físicas (sección): conductor: aluminio1350, clase 2
Aislamiento: polietileno reticulado XLP; neutro soporte aislado: aleación de aluminio 6201-XLPE
h) Normas: NTP-IEC 60228; NTP 370.254; NTP 370.258

CAI:

a) Características de fabricación: Para redes secundarias de distribución aérea urbana y rural, con
tensiones hasta 1000 V.
b) Marca: INDECO
c) Colores: Negro, ver identificación de fases
Ing. Mary Elisa Barrionuevo
Prado
 UNSACC – FIEEIM – IE

d) Aplicación (uso): Para redes secundarias de distribución aérea urbana y rural, con tensiones hasta 1000
V.
a) Tensión de trabajo: CAI-S 0.6/1 kV Sección.
b) Características eléctricas (sección): Cobre - XLPE
c) Características físicas (sección): En carretes de madera no retornables.
d) Normas:
Internacional IEC 60228;
IEC 60811-1-1; IEC 60811-1-2;
IEC 60811-1-3; IEC 60811-2-1;
IEC 60811-4-1
Nacional ASTM A 475;
NTP 370.254; NTP-IEC 60228

ET112:

a) Características de fabricación: cubierta, alma.: alambre de cobre

b) Marca: CONDESA
c) Colores: negro, azul, rojo
d) Aplicación (uso): acometidas
e) Tensión de trabajo: tensión nominal 208/120
f) Características eléctricas (sección): frecuencia 60 Hz;
g) Características físicas (sección):

CARACTERISTICAS FISICAS Y ELECTRICAS

calibre clase de cableado diametro(mm) area(mm2) n° de alambres resistencia 20°
10 2.588 5.261 1 3.28
8 B 3.71 8.367 7 2.102
6 B 4.68 13.3 7 1.323
4 B 5.88 21.15 7 0.831

h) Normas:

NORMA DESCRIPCION
NTC 307 cobre duro, semiduro o blando, cableado
NTC 359 cobre blando o reocido
NTC 1818 alambron de cobre laminado en caliente
NTC 1099 cables de potencia de 2000 V o menos
NTC 2447 compuestos flexibles

2.- CONECTORES Y TERMINALES PARA CABLE

Definición: Se utiliza para realizar empalmes o derivaciones en conexiones eléctricas, son más conocidos como
“perno partido”, combinándolo con las pastas antioxidantes “PENETROX” se puede utilizar con cables de
aluminio y ACSR.
Ing. Mary Elisa Barrionuevo
Prado
 UNSACC – FIEEIM – IE

a) Características de fabricación: Aleación de cobre de alta resistencia mecánica con un baño de estaño
b) Marca :manelsa
c) Aplicación (uso): pueta a tierra
d) Tensión de trabajo : baja
e) Características eléctricas (sección)
f) Características físicas (sección): antioxidantes
g) Normas: UL 486A, CSA

3.- DUCTOS PARA ALIMENTADORES

DEFINICIÓN: Pueden ser utilizados en cualquier situación donde se requiera distribuir de energía
eléctrica en BT a uno o varios grupos de cargas

a) Características de fabricación:
Rellenos y revestimientos: Son compuestos de materiales no higroscópicos sin características eléctricas
utilizados para conferirle a cables multipolares una forma sustancialmente circular que se aplica
directamente sobre el reunido de las fases.
Armadura metálica: Está constituida por dos capas de cintas de acero galvanizado o aluminio en cables
multi y unipolares respectivamente. La principal función es la protección mecánica
Vaina exterior (cubierta): Constituida normalmente por un compuesto de PVC de adecuada resistencia
mecánica y a los agentes atmosféricos y químicos con el objeto de establecer una protección mecánica
mínima en los cables no armados y complementaria en los armados.
b) Marca: 3M
c) Aplicación: canalización y protección de los conductores de media tensión y así mantenerlos en
temperaturas favorables
d) Características físicas y mecánicas: La cubierta metálica (aluminio) provee mejor transferencia de
calor. El enfriamiento es mejor que en los sistemas de cable por bandeja. compacta y rígida .
e) Normas: ITC-BT-21; Norma UNIT – IEC 227-1; Norma UNIT – IEC 227-3; Norma UNIT – IEC
227-4; Norma UNIT – IEC 227-5; Norma UNIT-IEC614-1
Ing. Mary Elisa Barrionuevo
Prado
 UNSACC – FIEEIM – IE

f) Método de Instalación:
Dimensionar un circuito implica básicamente determinar la sección de todos los conductores del mismo
y a corriente nominal, los dispositivos de protección correspondientes. Para la selección de las
canalizaciones eléctricas se debe considerar las siguientes etapas: - i) Definir la tensión nominal de
cable. - ii) Determinar la corriente del proyecto. - iii) Elegir el tipo de conductor y la forma de
instalación. - iv) Determinar la sección por el criterio de “capacidad de conducción de corriente” o
“corriente admisible”. - v) Verificar la sección por el criterio de “corriente de cortocircuito” - vi)
Verificar la sección por el criterio de “caída de tensión” - vii) Verificar el cumplimiento de las secciones
mínimas exigidas.

4.- TABLEROS ELECTRICOS

Auto soportados, para adosar. DEFINICIÓN: Los tableros de servicios propios de Schneider Electric, cumplen
con las características y requerimientos que deben contener los tableros, tanto de corriente alterna como de
corriente directa, que utiliza la Comisión Federal de Electricidad (CFE), para la alimentación de las cargas que
integran los servicios propios de las subestaciones

a) Características de fabricación: Los tableros de corriente alterna están diseñados para operar en un
sistema trifásico, de cuatro hilos, con neutro sólidamente puesto a tierra (aterrizado), con tensión
nominal de 480 - 220/127 V c.a. clase de aislamiento de 600 V y frecuencia de 60 Hz. Los tableros de
corriente directa, están diseñados para operar en un sistema de dos hilos (positivo y negativo aislados
de tierra) con tensión nominal de 125 V c.d., no obstante, están diseñados para operar hasta en una
tensión de 250 V c.d.
b) Marca: SCHNEIDER
c) Aplicación: proteger y almacenar los dispositivos de protección y maniobra de los circuitos eléctricos,
en sector comercial y de la construcción, donde no sólo el precio es importante sino las características
técnicas de los equipos juegan un rol interesante en la decisión de compra.
d) Tensión de trabajo: 230 kV, 115 kV, 69 kV, 34,5 kV, 23,8 kV y 13,8 kV.
e) Características eléctricas: Temperatura ambiente: de -5˚C, a 40˚C.
Envolvente: tipo NEMA 1, (uso interior).
Color: de acuerdo a lo especificado por CFE (arena 31).
Incremento de temperatura: 65˚C máximo, sobre un ambiente de 40˚C.
Capacidad de conducción de corriente en barras: de acuerdo a especificación de CFE.
Capacidad de conducción de corriente en derivados: conforme al marco del Interruptor. termomagnetico
asociado.
Corriente momentánea de cortocircuito: 14 kA en c.d. y 25 kA en c.a.
f) Características físicas: Altura de operación: 2000 msnm, Señalización: local y remota por baja tensión
o falla, dependiendo del tablero.
Tipo de interruptores derivados: automáticos en caja moldeada.

g) Normas: IEC 60670-1, IEC 60670-24, IEC 61439-1, IEC 61439-3

h) Método de Instalación:
Antes de montar el equipo el supervisor verificara que estos cumplan con los requerimientos contrastando
Ing. Mary Elisa Barrionuevo
Prado
 UNSACC – FIEEIM – IE

la información del proveedor v/s [Link] vez verificado el punto anterior el supervisor chequeara
las condiciones de instalación tales como: seguridad, limpieza del área de trabajo, herramientas y equipos
registrándolas en check list de orden y aseo, iluminación e inspección si fuese necesario, Serán respetadas
las cotas entregadas por los planos de especialidad
Se definirá y dividirá el tipo de soporte a utilizar para el montaje de tableros eléctricos. Estos serán
montados posesionados y nivelados, Luego se posesionará y nivelará el tablero eléctrico.
Se verificara que se hayan ejecutado todas las inspecciones durante el proceso del montaje eléctrico.
Después del montaje mecánico se procederá a realizar las acometidas de los diferentes circuitos, teniendo
principal cuidado en no dañar los componentes internos

A) INTERRUPTOR TERMOMAGNETICO:
DEFINICION: El interruptor termomagnético es un dispositivo que corta la corriente eléctrica de un
circuito automáticamente. Actúa cuando la corriente sobrepasa el valor nominal establecido en las
especificaciones técnicas del dispositivo. Su finalidad es proteger y dar seguridad a la instalación
eléctrica ante la presencia de alguna falla.

a) Características de fabricación: Interruptor termomagnetico 3 polos trifasico de 40 a fijo no

regulable, capacidad de ruptura 25/18/18 kA en 220/380/440VAC, tension aislamiento 690vac,
unidad de proteccion termico y magnetico fijo
b) Marca: ABB
c) Aplicación: Los interruptores tipo ED2 y CQD, con corrientes nominales desde 15 hasta 100A, tienen
importantes aplicaciones en combinación con arrancadores, centros de control de motores, tableros de
distribución y control, protección en máquinas y herramientas, así como en la protección de circuitos
de distribución y fuerza.
d) Tensión de trabajo: 220/380/440VA
e) Características eléctricas Y Características físicas:

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

f) Normas: IEC 60947-2, IEC 60947-2 e IEC 60947-2

g) Método de Instalación (circuito): Debes escoger la llave térmica adecuada, es decir, si es monofásica,
bifásica, trifásica y tener en cuenta la capacidad.
Baja la llave principal del tablero de distribución y luego las demás para evitar problemas de tensión de
retorno e inserta la nueva llave en el riel del tablero.
Fíjala en su posición final. Haz la conexión de la entrada de energía de la llave general. Esto dependerá de
si el tablero es con barra colectora o cables. Si el circuito necesita protección a tierra, debes instalarle un
cable de color verde a la bornera de puesta a tierra.
Conecta los cables de salida a la nueva llave que has instalado para energizar el nuevo circuito que deseas
independizar.
Para poner en servicio el sistema, recuerda alertar a todos los miembros del hogar que estás a punto de re
energizar y empieza subiendo la llave general, y luego una por una las llaves auxiliares.

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

B) INTERRUPTOR HORARIO ANALOGICO:

DEFINICION: conocidos como programadores son una herramienta de programación que permiten
controlar automáticamente el encendido y apagado de cualquier carga en los días y horas deseadas,
aportando ahorro de energía y confort.

a) Características de fabricación: programaciones diarias o semanales. Contacto conmutado libre de

potencial. Dos módulos de anchura. Reserva de marcha mayor de 100h
b) Marca: ORBIS
c) Aplicación: Se utilizan tanto para uso industrial como para uso comercial o residencial, así como para
otras aplicaciones. Utilizados en alumbrado, calefacción, sistemas de riego, bombas de agua, timbres
para escuelas y fábricas, etc., permiten mediante un selector apagar o encender de manera automática
dichas cargas. En caso de fallo en el suministro eléctrico cuentan con una pila de respaldo que evita la
pérdida de la programación.
d) Tensión de trabajo: 220 V
e) Características eléctricas y Características físicas:

CARACTERISTICAS ELECTRICAS Y FISICAS

frecuencia poder de ruptura precision de marcha consumo propio
50/60 hz 16 (4) A-250V 1s/dia a 23° 0.5 W
tipo de mando manual temperatura color
contacto
conmutado automatico ON menos 10° a +45° blanco
f) Normas: IEC60947-2; NTP 370.053, IEC 947
g) Método de Instalación (circuito): se tiene 5 borneras
1 es normal cerrado
2 es común
3 es normal abierto
7 es linea neutro
8 es linea fase
Se debe hundir las pestañas del programador en los horarios que quieras tener servicio las pestañas
hundidas habilitan a 3 las estañas levantadas habilitan 1 esto quiere decir que para invertir el servicio
Ing. Mary Elisa Barrionuevo
Prado
 UNSACC – FIEEIM – IE

basta con quitar el cable en 3 y colocarlo en 1 y viceversa te paso el circuito de conexión para contactar
con bobina de 220 si el contactor tiene bobina de 24 volt debe haber un transformador intermedio antes
de ingresar a la bobina del contactor

d) CONTACTORES:
DEFINICION: Un contactor es un elemento electromecánico que tiene la capacidad de establecer o
interrumpir la corriente eléctrica de una carga, con la posibilidad de ser accionado a distancia mediante la
utilización de elementos de comando, los cuales están compuesto por un circuito bobina / electroimán por
la cual circula una menor corriente que la de carga en sí (incluso podría utilizarse baja tensión para el
comando). Constructivamente son similares a los relés, y ambos permiten controlar en forma manual o
automática, ya sea localmente o a distancia toda clase de circuitos.

a) Características de fabricación: » circuito de control CA, CC, CC de bajo consumo

» Todos los tipos de arrancador: reversibles o no reversibles, estrella/triángulo, por
autotransformador, etc.
» Conectores: terminal de resorte, bornero EverLink, abrazadera de fijación, conexión tipo anillo,
conector Faston.
» Montaje directo fácil y simple entre el contactor y el interruptor automático, según el bornero
EverLink (de 40 a 65 A).
b) Marca: FURNAS, SIEMENS
c) Aplicación: • Refrigeración • Elevadores • Procesadores de alimentos • Procesadores de información •
Albercas y Spa’s • Iluminación • Compresoras y bombas • Sistemas de aire acondicionado
d) Tensión de trabajo: 220,440 V
e) Características eléctricas Y Características físicas:

CARACTERISTICAS ELECTRICAS Y FISICAS

TIPO POLOS AMP HP A 220 HP A 440 voltaje 60 hz
42AF35AJ 3 25 A 5 7.5 24
42AF35AF 3 25 A 5 7.5 120
42BF15AF 2 30 A 5 120

f) Normas: IEC-947-7
g) Método de Instalación (circuito): Opciones de conexión: Usted puede elegir el modo que le
proporcione una conexión rápida y segura utilizando la caja de terminales, las abrazaderas de conexión
Ing. Mary Elisa Barrionuevo
Prado
 UNSACC – FIEEIM – IE

o la técnica cage clamp. Accesorios Snap-on: Para equipos nuevos y como refacciones, estos accesorios
proveen un contactor flexible, ya que no requiere de tornillos o herramientas especiales para
modificarlo, y así puede elegir diferentes accesorios para los contactores, temporizadores, bobinas
ventiladas o dispositivos de protección mecánica y eléctrica. Montaje sobre Riel DIN: Disponible para
el montaje en contactores hasta 3 polos de 25-60 amperes. El Riel DIN, puede ser montado tanto en
fábrica como en campo.

e) BARRA DE TIERRA
DEFINICION: es un instrumento encargado de la protección de los dispositivos conectados a el contra las
sobrecargas y otras fallas eléctricas que se puedan dar:

a) Características de fabricación: fabricada en latón y con capacidad de ocho terminales.

b) Marca: SCHNEIDER
c) Características eléctricas y físicas:

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

d) Normas: NEMA 5-20R, ANSI 73.13, NEMA 6-20R, NEMA 14-30R, NEMA 14-50R, NEMA 6-50R

5.- POZO A TIERRA

DEFINICIÓN: Las puestas a tierra se establecen con el objeto principal delimitar la tensión que, con respecto
a tierra, pueden presentar en un momento dado las masas metálicas, y evitar diferencias de potencial peligrosas
permitiendo el paso a tierra de las corrientes de falta o de descarga de origen atmosférico.

a) Características de sus componentes: Material para la construcción de sistemas de puesta a tierra.

Electrodos de puesta a tierra de pica y placa, ánodos de sacrificio, electrodos de grafito, mejoradores
de la resistividad del terreno y accesorios. Fabricados en diferentes materiales y dimensiones para todo
tipo de soluciones constructivas. Consultar para fabricación a medida y otras soluciones constructivas.

b) Normas: Dependiendo del sistema de protección tenemos indicaciones marcadas por la norma IEC
62305-3:2011 para puntas Franklin o jaula de Faraday, o bien por las normas UNE 21186:2011y NF
C 17-102:2011 para pararrayos PDC.
c) Método de Instalación:
Según el sistema eléctrico que requiere la instalación de toma de tierra general, se han de seguir unos
determinados pasos y pautas. En todos los casos, la toma de tierra se debe realizar antes de la
cimentación, ya que si se planifica de manera posterior habrá que buscar soluciones más complicadas
y costosas.
Instalación de la toma de tierra en sistemas de baja tensión
El objetivo de este sistema de puesta a tierra es garantizar que, si una persona entra en contacto con un
objeto metálico que debido a una avería eléctrica tenga cierta tensión, esta no exceda el umbral seguro,
generalmente establecido en un máximo de 50 V.

6.- LUMINARIAS DE ALUMBRADO PUBLICO

LÁMPARAS INCANDESCENTES
DEFINICION: Una lámpara de incandescencia (llamada también según los países bombilla, bombillo,
bombita, foco, lámpara, lamparilla, lamparita o ampolleta) es un dispositivo que produce luz mediante el
calentamiento por efecto Joule de un filamento metálico, en concreto de tungsteno, hasta ponerlo al rojo blanco,
mediante el paso de corriente eléctrica. Con la tecnología existente, actualmente se considera poco eficiente, ya
que el 85 % de la electricidad que consume la transforma en calor y solo el 15 % restante en luz.
IMAGEN:

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

a) Características de fabricación: La lámpara incandescente es la más popular por su bajo precio y el

color cálido de su luz. También es la de menor rendimiento luminoso: 12 a18 lm/W (lúmenes por
vatio) y la que menor vida útil tiene, unas 1000 horas.
El componente principal de la lámpara incandescente es el filamento. Al pasar corriente a través de
él, puede ser calentado como resistencia hasta volverse incandescente, manteniéndose en este estado
por mucho tiempo.
b) Marca: PHILIPS
c) Características eléctricas y físicas:

CARACTERISTICAS ELECTRICAS Y FISICAS

flujo temp. Color IRC potencia corriente voltaje nom.
luminoso
110 lm 2700K 100 15 W 0.06 A 220-240 V
vida util acabado peso neto EEL cantidad regulable
1000 horas transparente 12.5 g EEL 1 si

d) Normas: ITC-BT-21; Norma UNIT – IEC 227-1; Norma UNIT – IEC 227-3
e) Método de Instalación: simplemente se le enrosca en el socket respectivo.

LAMPARAS DE DESCARGA:

DEFINICION: En las lámparas de descarga, la luz se consigue estableciendo una corriente eléctrica entre dos
electrodos situados en un tubo lleno con un gas o vapor ionizado. En el interior del tubo, se
producen descargas eléctricas como consecuencia de la diferencia de potencial entre los electrodos.

a) Características de fabricación: Las lámparas de descarga de alta presión son lámparas

sobrealimentadas. Robustas, duraderas y de gran rendimiento. Se utilizan principalmente en el sector
industrial, donde desempeñan un papel muy importante. Las lámparas generan una luz estimulante y
atractiva en salas de exposiciones y hoteles con un alto grado de fidelidad de color, y proporcionan una
iluminación clara, mejoran la seguridad y reducen los intervalos de mantenimiento en almacenes
industriales
b) Marca: PHILIPS
c) Tensión de trabajo: 220 Y 440
d) Características eléctricas y físicas:

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

e) Normas: ITC-BT-21; Norma UNIT – IEC 227-1; Norma UNIT – IEC 227-3

LAMPARAS LED:
Definición: na lámpara de led, también conocida como lámpara de tecnología led o más
simplemente lámpara led (con led como la sigla de la tecnología de diodo emisor de luz, light emitting
diodo, en este caso idealmente en mayúsculas), es una lámpara de estado sólido que usa leds

a) Características de fabricación: Las lámparas LED son iluminantes que usan diodos emisores de luz
como surgente luminosa. Para alcanzar la intensidad luminosa similar a las lámparas incandescentes o
fluorescentes compactas que esta nueva tecnología tiende a reemplazar, las lámparas de LED incorporan
un mayor o menor número de pastillas de diodos, orientados en diferentes direcciones, ya que cada uno
entrega luz en una única dirección. En las lámparas LED, luego de varias evaluaciones de performance,
VIVION ha elegido utilizar pastillas de diodos diseñadas y fabricadas por una prestigiosa y reconocida
empresa coreana que lidera en esta tecnología a nivel mundial, en las más variadas aplicaciones.
b) Marca: PHILIPS
c) Tensión de trabajo: 220 Y 440
d) Características eléctricas y físicas:

e) Normas: ITC-BT-21; Norma UNIT – IEC 227-1; Norma UNIT – IEC 227-3

7.- TRANSFORMADOR
DEFINICIÓN: fabrica Transformadores de Distribución y Potencia Secos encapsulados en resina epóxica
hasta 10MVA y 36kV; conforme a la norma internacional IEC o ANSI, los mismos que son totalmente
ecológicos, por su alta eficiencia, mínimo mantenimiento y alta seguridad
Ing. Mary Elisa Barrionuevo
Prado
 UNSACC – FIEEIM – IE

(son incombustibles); reduciendo drásticamente el impacto ambiental.

IMAGEN:

a) Características de fabricación: TD3O 800 KVA 10000/400 V Dyn5 1000 m.s.n.m. 60 Hz

b) Marca: EPLI S.A.C
c) Aplicación: Son de aplicación en grandes edificios, hospitales, industrias, minería, grandes centros
comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica.
d) Tensión de trabajo: 10MVA y 36kV;
e) Características eléctricas: Conmutador 1Ø de 2 posiciones para cambio de nivel de tensión en A.T..
+ Bases con canal “U” para su fijación. + Válvula de alivio de sobrepresión. + Válvula de drenaje. +
Juego de abrazaderas para fijación a poste. + Interruptor termomagnético para transformador
Monofasico (5 - 25 KVA). + Interruptor termomagnetico para transformador Monofasico (37.5 - 50
KVA). + Interruptor termomagnético para transformador Monofasico (75 - 100 KVA).
f) Características físicas:

g) Normas: IEC o ANSI

h) Tipo de ventilación: ACEITE
i)
8.- FUSIBLES DE MT:
DEFINICION: Al ofrecer unas capacidades de interrupción de cortocircuito incomparables, los cartuchos
Ing. Mary Elisa Barrionuevo
Prado
 UNSACC – FIEEIM – IE

fusibles limitadores de corriente de media tensión (MT) son el principal dispositivo de protección que utilizan
los servicios eléctricos y los fabricantes de conmutadores de todo el mundo. Los cartuchos fusibles MT son
seguros, fiables, ecológicos y rentables, por lo que son el dispositivo de protección ideal para los circuitos de
distribución, gracias a su velocidad de funcionamiento y capacidad de limitación de corriente en caso de
cortocircuito.
IMAGEN:

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

a) Características de fabricación:
La gama DIN (MT) de cartuchos fusibles de media tensión de Bussmann se ha sometido a pruebas y
certificado concienzudamente. El rendimiento de la interrupción ha sido certificado en los prestigiosos
laboratorios de pruebas independientes de KEMA. Todos los demás requisitos de rendimiento, como
aumento de temperatura, características de tiempo-corriente, juntas de goma, etc. se han sometido a
pruebas concienzudas según los procedimientos de aprobación de ASTA. Todos los cartuchos fusibles
DIN de media tensión de Bussmann demuestran un funcionamiento en frío y baja disipación de energía
durante una actividad normal. El uso del efecto M, reduce drásticamente la temperatura del cartucho
fusible durante el funcionamiento. El uso del efecto M posibilitó una sección transversal de mayor
tamaño de los elementos del cartucho fusible, lo que asegura un funcionamiento más enfriado y una
menor disipación de la energía en situaciones de actividad normal. Esto asegura unos niveles máximos
de eficiencia de red, al reducir la pérdida innecesaria de energía y la minimización del desgaste y las
roturas de los conmutadores, debido a que el cartucho fusible funciona con una temperatura mucho
menor durante su vida útil.

b) Marca: BUSSMANN
c) Aplicación: Una gama de cartuchos fusibles DIN de media tensión, completos con disparador, aptos
para la protección del transformador. Se pueden usar los cartuchos fusibles incluso cuando no haya una
protección de baja tensión secundaria, siempre que se utilicen con interruptores de fusible equipados
con un mecanismo de disparo. Siendo sus aplicaciones estándar:
• Protección del transformador del lado principal.
• Se utiliza en una unidad de combinación fusible-interruptor.
• Se utiliza en bases de fusibles.
• Se utiliza en interruptores de fusibles.

d) Tensión de trabajo: 3,6 kV

e) Características eléctricas:
Corriente de trabajo: 6,3 - 200 A
Poder de corte: 40 - 50 kA.
f) Características físicas:

DIMENSIONES (mm)
referencia de fusible A C D PESO(KG)
ADLSJ 292 54 51 1.63
ADOSJ 192 54 51 1.1
WDOSJ 192 54 51 1.1
WFOSJ 192 76 76 2.1

g) Normas: Cumplen el estándar dimensional DIN 43625, el VDE 0670 parte 4 y el IEC 60282-1
(2005).

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

9.- CUT OUT

DEFINICIÓN: el cutout es un equipo utilizado en las líneas de distribución de energía para protección de
transformadores, banco de condensadores, cabinas primarias y ramales. Es diseñada para servicio exterior y es suministrado
junto con cuernos para herramienta portátil de apertura bajo carga.

IMAGEN:

a) Características de fabricación: El paso de corriente es a través de elementos de cobre o sus aleaciones

y los contactos son plateados. Todos los cutout se suministran con ganchos que permiten el uso de
pértigas de apertura en carga. Estos ganchos son resistentes y cumplen, además, la función de guía del
tubo portafusiles en el momento de cierre.
El resorte del contacto superior es de acero inoxidable y está fijo a soporte superior, el contacto superior
está realizado en cobre plateado y está diseñado para mantener un firme contacto, el gozne de giro del
tubo portafusible está fundido en bronce, especialmente indicado por su resistencia a la corrosión y el
aislador de los cutouts puede ser de porcelana o polimérico.
b) Marca: PROMELSA
c) Aplicación: Se utilizan para redes de distribución aérea de media tensión hasta 33kV y para la
protección de transformadores de distribución y derivaciones de líneas de media tensión. El corte se
ejecuta con la expulsión de gases durante la interrupción desde la parte inferior del tubo porta fusible.
A la vez, para la capacidad de interrupción viene acoplado un eslabón de extensión a la tapa del porta
fusible lo que permite mejorar la eficiencia de la expulsión de gases e interrupción del arco eléctrico.
d) Tensión de trabajo: 15, 27 y 38 KV
e) Características eléctricas:

CARACTERISTICAS ELECTRICAS
CODIGO TENSION NOM. CORRIENTE NOM. BIL CORRIENTE DE CC (KA)
PROMELSA (KV)
1029225 15 54 110 16
1029226 27 54 150 12
1029227 27 54 150 12
1029228 38 76 170 10

f) Características físicas:

CARACTERISTICAS FISICAS
CODIGO distancia de fuga(mm) distancia de arco(mm) longitud
PROMELSA
1029225 250 160 110
1029226 440 230 150
1029227 440 230 150
1029228 665 320 170

g) Normas: El seccionador cutout cumple o excede los requerimientos aplicables a las normas ANSI
C37.41, ANSI C37.42 e IEC 60282-2.
Ing. Mary Elisa Barrionuevo
Prado
 UNSACC – FIEEIM – IE

10.- TRAFOMIX
DEFINICIÓN: es un dispositivo electromagnético que incorpora en una sola unidad transformadores de tensión
y de corriente. Este equipo, es utilizado en las redes eléctricas para reducir las tensiones y corrientes, a valores
adecuados, con la finalidad de que éstos puedan ser censados por los equipos de medición. El TRAFOMIX es
un equipo innovador que sustituye a una instalación convencional, de manera eficiente, económica y compacta.
La instalación convencional estaba constituida por dos o tres Transformadores de Tensión y de dos o tres
Transformadores de Corriente individuales, la cual presentaba las siguientes desventajas: requerimiento de
mayor espacio, mayores costos de adquisición, mayores costos de instalación, y de mantenimiento, errores de
conexión y medición.

IMAGEN:

a) Características de fabricación: El Transformador Mixto está conformado por Transformadores de

Tensión y de Corriente dentro de un solo tanque, inmersos con Aceite Dieléctrico Mineral o Fluido
Dieléctrico Ecológico (Silicona ó Envirotemp FR3), en la que el número de bobinas de Tensión y de
Corriente está directamente relacionada con el número de hilos de la red primaria del sistema y la
medición a realizar.
b) Marca: PROMELSA
c) Aplicación: Empresas de Energía Eléctrica, Mineras, Empresas Industriales, Hoteles, Universidades,
Hospitales, etc.
d) Tensión de trabajo: Tensión nominal primaria 10, 13.2, 22.9, 33 kV Tensión nominal secundaria
100, 110, 220 V

e) Características eléctricas:

CARACTERISTICAS ELECTRICAS
corriente nominal primaria tension maxima de servicio nivel de aislamientoB.T
0.5 a 300 A 12,17.5,24,36 kV 1.1/3 Kv
corriente nominal secundaria bil exterior linea de fuga minimo
5,2,1 A 125,170,200 kV 25mm/Kv, 31mm/Kv

f) Características físicas:

CARACTERISTICAS FISICAS
rango de altura conexión secundaria bobina de corriente
1000-5000 msnm estrella+N, delta abierto, clase= 0.2/0.2 S
monofasico
conexión primaria bobina de tension tipo de aislador= porcelana

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

estrella, delta abierto, clase= 0.2/0.5; factor de tipo de montaje= interior,

monofasico seguridad= 1.5 exterior

g) Normas: normas nacionales e internacionales NTP-ITINTEC, IEC, ANSI, así como especificaciones
técnicas particulares del cliente

11.- SECCIONADOR
DEFINICIÓN: Los seccionadores se utilizan para maniobras de cierre y apertura en vacío. Su función es
“aislar” los equipos conectados aguas abajo para poder trabajar en los mismos.

IMAGEN:

a) Características de fabricación: El seccionador ofrece las siguientes características:

– Tanque de acero inoxidable completamente sellado.
– 2-posiciones (ON - OFF) o 3-posiciones (ON - OFF - EARTH).
– Mecanismo de operación confiable tipo resorte espiral con indicador de posición claro y reflectante.
– Switch de densidad de gas estable con indicador compensado por temperatura.
– Dispositivo de bloqueo mecánico manual o dispositivo de bloqueo por baja presión de gas.
– Múltiples modos de montaje.
– Solución completa para automatización de alimentadores.
b) Marca: SECTOS, ABB
c) Aplicación: Los seccionadores se utilizan para la apertura y cierre de circuitos eléctricos casi sin carga.
Durante esta maniobra pueden cortar corrientes despreciables (esto son corrientes de hasta 500 mA,
[Link]. corrientes capacitivas de embarrados o transformadores de tensión) o corrientes superiores si no se
produce ningún cambio importante de tensión entre los terminales durante el proceso de corte, [Link].
durante la conmutación a otro embarrado en celdas con embarrado doble cuando un acopla miento
transversal está cerrado en paralelo. Sin embargo, la función verdadera de los seccionadores es
establecer una distancia de seccionamiento para poder trabajar de forma segura en los equipos que hayan
sido “aislados” por el seccionador. Por este motivo, la distancia de seccionamiento debe satisfacer
grandes exigencias en cuanto a fiabilidad, visibilidad y rigidez dieléctrica.
d) Tensión de trabajo: 12-24kV
e) Características eléctricas:

CARACTERISTICAS ELECTRICAS
codigo corriente corriente de corta corriente pico poder de
nominal duracion cierre(KA/operaciones)
NXB 630 A 160 kA 50 KA 50kA/5;31.5kA/10
NXBD 630 A 230 kA 51 KA 50kA/5;31.5kA/11

f) Características físicas:

CARACTERISTICAS FISICAS
codigo C-O; seccionador seccionador de puesta a distancia de seccionador
principal tierra fuga bajo
NXB 5000 5000 620/960 carga de 2 vias
Ing. Mary Elisa Barrionuevo
Prado
 UNSACC – FIEEIM – IE

NXBD 2000 2000 620/960 carga de 3 vias

g) Normas: IEC 60129 y 60273 o las normas ANSI C29.8 y C29.9

12.- INTERRUPTOR DE POTENCIA

DEFINICIÓN: Un Interruptor de Control de Potencia (ICP) era un interruptor magneto térmico instalado
después del contador eléctrico, al inicio de la instalación eléctrica en cada sede, ya fuese residencial, comercial o
industrial (dependiendo de las necesidades del cliente)

a) Características de fabricación: Los componentes principales como el accionamiento, el sistema de

mando, el soporte base, la cadena cinemática y los diseños del aislador
b) Marca: SIEMENS
c) Aplicación: el elemento central de las subestaciones aisladas en aire (AIS) y aisladas en gas (GIS). Los
interruptores de potencia de alta tensión son equipos mecánicos de maniobra que interrumpen y cierran
los circuitos eléctricos (corrientes de trabajo y corrientes de fuga) y, en estado cerrado, conducen la
corriente nominal.
d) Tensión de trabajo: 72.5 kV, 123kV
e) Características eléctricas y físicas:

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

f) Norma: Todos los valores según IEC, otros valores a pedido del cliente

13.- AISLADORES
DEFINICIÓN: Los aisladores de disco son un tipo de aislador empleado en líneas eléctricas de
transmisión y distribución. Los hay principalmente de vidrio y de cerámica y sus características están
normalizadas según el peso o fuerza soportable, nivel de contaminación admisible y diámetro.
Los aisladores en conjunto con los herrajes asociados tienen la misión de soportar al conductor de la línea,
para soportarlo desde las torres o postes que la sostienen, proporcionando al mismo tiempo la aislación
eléctrica requerida.

a) Características de fabricación: El aislante se puede utilizar para seccionadores, interruptores, re

conectadores, bancos eléctricos, etc. Color del esmalte: marrón, gris claro, blanco, Suministraremos
aisladores de soporte de bus que cumplan con las normas IEC, ANSI, AU y las especificaciones de los
clientes especialmente el aislador de soporte de bus ANSI A20 y el aislador de soporte de bus A30
productos de serie.
b) Marca: RELSAMEX
c) Aplicación: sirven fundamentalmente para sujetar los conductores eléctricos.
derivan la derivación de la corriente a tierra y sujetan mecánicamente los conductores a las estructuras
que lo soportan
d) Tensión de trabajo: hasta 36 kV
e) Características eléctricas y fisicas

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

g) Normas: NTC 738 Aisladores de porcelana tipo espiga para alta tensión fabricados por proceso
húmedo. NTC 739 Aisladores de porcelana tipo espiga para baja y media tensión fabricados mediante
proceso húmedo NTC 1170-1 Aisladores de distribución tipo suspensión de porcelana fabricados por
proceso húmedo y de vidrio templado NTC 1170-2 Aisladores de transmisión tipo suspensión de
porcelana fabricados por proceso húmedo y de vidrio templado NTC 1217 (ANSI C29.9) Aisladores
de porcelana tipo poste (aislador de aparatos) fabricados por el proceso húmedo.

14.- POSTES
DEFINICIÓN: Como todos sabemos uno de los métodos para transportar y/o distribuir la electricidad es
mediante cables aéreos desnudos que son soportados por torres/postes, esta entrada tratará sobre los tipos
de torres o postes más utilizados en líneas de baja y alta tensión.
IMAGEN:

a) Características de fabricación: Para la fabricación de los postes de luz se emplea 2 latas de piedra;
2,5 de arena y una bolsa de cemento. La piedra es traía desde las canteras de Río Seco y el cemento es
adquirido de la empresa Pacasmayo. Fabricación de parrillas Para la fabricación de parrillas se trasladan
los fierros adquiridos al área de parrillas, donde laboran tres trabajadores que se encargan de soldar
estos fierros. Es de suma importancia que las parrillas sean fabricadas correctamente de acuerdo al
tamaño del poste puesto que estas le dan la resistencia necesaria.
Así mismo, se le incorporan rondanas a lo largo de la estructura, que son pequeñas circunferencias que
miden 2.5 cm de diámetro. Su función es evitar que la estructura de fierro se adhiera al molde, y de esta
manera llenarlo con concreto uniformemente, cubriendo todo el armazón.
b) Marca: EPM
c) Aplicación: soporte de las líneas de distribucion, así como medio de protección.
d) Características físicas y mecánicas:

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

e) Normas: NTC 1329 Prefabricados en concreto. Postes de concreto para líneas aéreas de energía y
telecomunicaciones ASCE 123 Prestressed Concrete Transmission Pole Structures. Recommended
Practice for Design and Installation IEEE Std 1025 IEEE Guide to the Assembly and Erection of
Concrete Pole Structures RETIE Reglamento Técnico de Instalaciones Eléctricas – RETIE. ASTM
C935 Standard Specification for General Requirements for Prestressed Concrete Poles Statically Cast
ASTM C1089 Standard Specification for Spun Cast Prestressed Concrete Poles NTC-ISO 2859-1
Procedimientos de muestreo para la inspección por atributos, Parte 1: planes de muestreo determinados
por el nivel aceptable de calidad-NAC – para inspección lote

15.- PASTORALES
DEFINICIÓN: Un pastor eléctrico es una solución técnica para el cercado de animales, mantenimiento y/o
protección de cultivos, plantas y vallados, impidiendo la entrada o salida de animales. El pastor
eléctrico permite el control de los animales mediante una descarga eléctrica de alto voltaje y corta duración.

a) Características de fabricación: Son fabricados según las Normas Internacionales, con tubos de
Acero Cédula 40 (CSH40), con diámetro uniforme o con reducción de 6, 7, 8, 9 y 12mts., con base
de placa cuadrada y pernos de anclaje, también fabricamos postes especiales en diámetros y
longitudes requeridos por el proyecto.
Los pastorales los fabricamos en los diámetros y longitudes estándares, bajo las mismas
características de acabado de los postes.
b) Marca: SGINDUSTRIAS
c) Aplicación: cercado para proteger diferentes bienes que se tienen (animales, cultivos y otros)
d) Características físicas y mecánicas:

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

e) Normas: acero ASTM A36, ASTM A53 Gr. ASTM, ASTM A500 Gr.
ASTM 123/A 123M

16.- CRUCETAS Y MENSULAS DE CONCRETO

DEFINICIÓN: La cruceta es un corte de madera que se ubica en la parte superior de los CRUCETAS en
posición transversal y que tiene como propósito soportar los accesorios requeridos por los tendidos
eléctricos. Las crucetas deben ser de una madera apropiada para esta finalidad y antes de ser tratadas
deben cepillarse, ranurarse y perforarse de acuerdo con las especificaciones de cada cliente.

a) Características de fabricación: Para la instalación de aisladores tipo PIN o de suspensión en

estructuras de alineamiento, ángulo y anclaje de líneas aéreas de 22,9 kv. Sirven también como soporte
de reflectores para iluminación y de cámaras de seguridad.
b) Marca: fabineo S.A
c) Aplicación: Se fabrican principalmente dos tipos de crucetas:
- Cruceta de Madera Ligera y Pesada para soporte de conductores, equipo y accesorios en líneas
aéreas de media tensión.
- Cruceta de Madera Ligera Volada y Pesada Volada para soporte de conductores en
estructuras voladas.
d) Características físicas y mecánicas:

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

e) Normas: INDECOPI NTP 339.027 y DGE 015-PD.

Ing. Mary Elisa Barrionuevo

Prado
 UNSACC – FIEEIM – IE

Ing. Mary Elisa Barrionuevo

Prado
