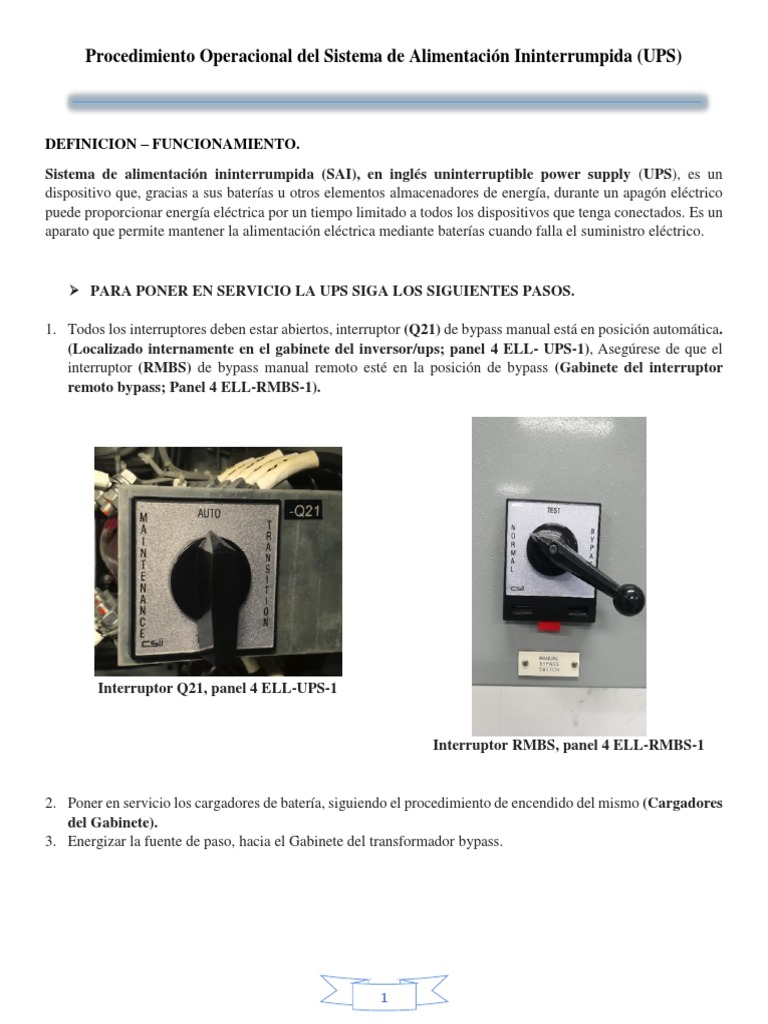

Procedimiento Operacional del Sistema de Alimentación Ininterrumpida (UPS)

DEFINICION – FUNCIONAMIENTO.
Sistema de alimentación ininterrumpida (SAI), en inglés uninterruptible power supply (UPS), es un
dispositivo que, gracias a sus baterías u otros elementos almacenadores de energía, durante un apagón eléctrico
puede proporcionar energía eléctrica por un tiempo limitado a todos los dispositivos que tenga conectados. Es un
aparato que permite mantener la alimentación eléctrica mediante baterías cuando falla el suministro eléctrico.

 PARA PONER EN SERVICIO LA UPS SIGA LOS SIGUIENTES PASOS.

1. Todos los interruptores deben estar abiertos, interruptor (Q21) de bypass manual está en posición automática.
(Localizado internamente en el gabinete del inversor/ups; panel 4 ELL- UPS-1), Asegúrese de que el
interruptor (RMBS) de bypass manual remoto esté en la posición de bypass (Gabinete del interruptor
remoto bypass; Panel 4 ELL-RMBS-1).

Interruptor Q21, panel 4 ELL-UPS-1

Interruptor RMBS, panel 4 ELL-RMBS-1

2. Poner en servicio los cargadores de batería, siguiendo el procedimiento de encendido del mismo (Cargadores
del Gabinete).
3. Energizar la fuente de paso, hacia el Gabinete del transformador bypass.

1
Procedimiento Operacional del Sistema de Alimentación Ininterrumpida (UPS)

INTERRUPTOR DE BYPASS CB1

4. Encender el interruptor de entrada bypass

CB1 (Gabinete del Transformador de Bypass),
la salida a la carga estará energizada.

TRANSORMADOR BYPASS 30 KVA

PANEL 4 ELL-XFMR-UPS1-A

2
 Procedimiento Operacional del Sistema de Alimentación Ininterrumpida (UPS)

5. Encender el interruptor de entrada de bypass CB2 (Inversor / Gabinete de UPS) y el interruptor de salida
de UPS CB3.

SALIDA UPS CB3

ENTRADA BYPASS CB2

3
 Procedimiento Operacional del Sistema de Alimentación Ininterrumpida (UPS)

6. Girar el interruptor de bypass manual remoto (RMBS) a la posición “TEST” (Gabinete de Bypass Manual
Remoto), espere 10 segundos.

Poner interruptor bypass manual en posición TEST.

Poner interruptor bypass manual en posición NORMAL.

7. Después de esperar los 10 segundos, Gire el interruptor de bypass manual remoto (RMBS) a la posición
“NORMAL” (gabinete de bypass manual remoto).

4
 Procedimiento Operacional del Sistema de Alimentación Ininterrumpida (UPS)

PRECAUCION: REVISE EL VOLTAGE Y POLARIDAD DE LA FUENTE DE ENTRADA DC

ANTES DE PROCEDER AL PROXIMO PASO.

8. Mantener presionado el botón PB1 del capacitor precargado, hasta que la luz verde indique encendido (Inversor /
Gabinete de UPS).

9. Mientras mantiene PB1, encender el interruptor de entrada al inversor CB1 (Inversor / Gabinete de UPS).

MENU DISPLAY LCD

PANEL 4ELL-UPS-1 / 25 KVA INVERSOR

5
 Procedimiento Operacional del Sistema de Alimentación Ininterrumpida (UPS)

10. Operar un reinicio del inversor con los botones de control (MENÚ LCD) (Inversor / Gabinete de UPS).
11. Mantenga presionado el botón "1" del inversor hasta que aparezca "Encender el inversor" en la pantalla,
la carga está siendo transferida al inversor.

 PARA PONER FUERA DE SERVICIO LA UPS, SIGA LOS SIGUIENTES PASOS.

1. Presione y mantenga presionado el botón "0" del inversor hasta que aparezca "apagar el inversor" en la
pantalla, la carga está siendo transferida a la fuente de derivación (Inversor / Gabinete de UPS).
2. Gire el interruptor de bypass manual remoto (RMBS) a "prueba", luego a la posición de "bypass" (gabinete
de bypass manual remoto).
3. Apague el interruptor de entrada al inversor CB1 (Inversor / Gabinete de UPS).
4. Corte la energía a la fuente de entrada DC (125 vcd) hacia la UPS.
5. Apague el cargador siguiendo los pasos operativos de puesta fuera de servicio (Cargadores del Gabinete).

LOS SIGUIENTES PASOS CORTARAN LA ENERGIA HACIA LA CARGA AC.

1. Apague el interruptor bypass de entrada CB2 y el interruptor de salida de la UPS CB3 (Inversor / Gabinete
de UPS).
2. Apague el interruptor bypass de entrada CB1 (Gabinete del transformador Bypass).
3. Corte la fuente de entrada de energía hacia el gabinete del transformador bypass
