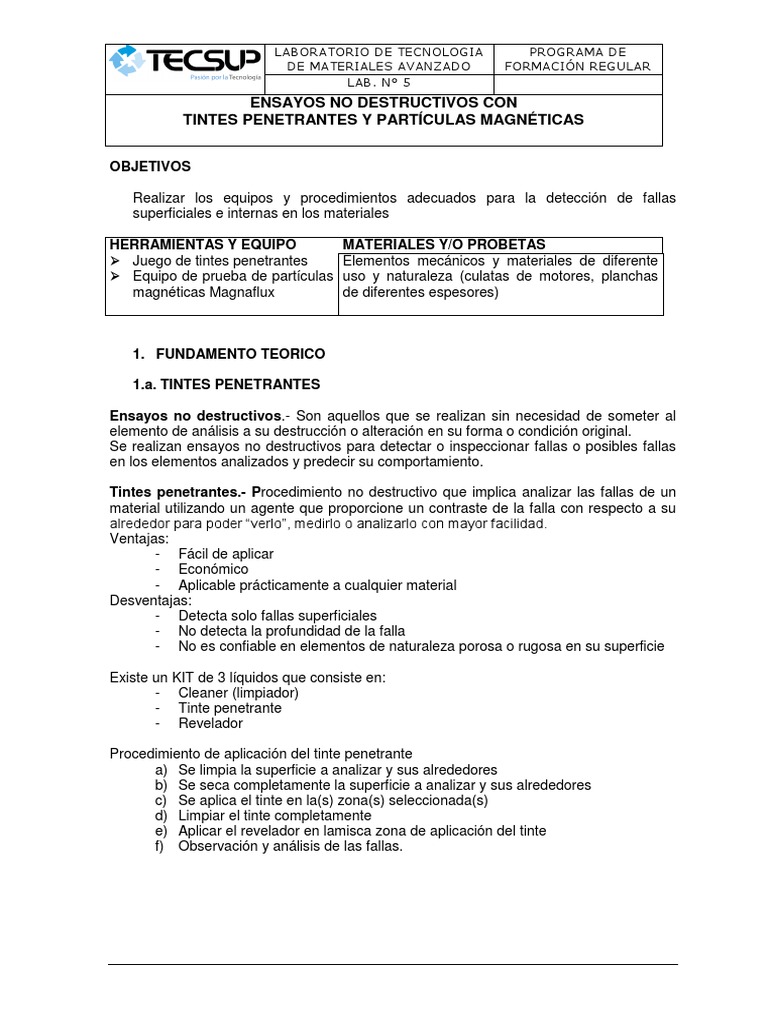

LABORATORIO DE TECNOLOGIA PROGRAMA DE
DE MATERIALES AVANZADO FORMACIÓN REGULAR
LAB. N° 5
ENSAYOS NO DESTRUCTIVOS CON
TINTES PENETRANTES Y PARTÍCULAS MAGNÉTICAS
OBJETIVOS
Realizar los equipos y procedimientos adecuados para la detección de fallas
superficiales e internas en los materiales
HERRAMIENTAS Y EQUIPO MATERIALES Y/O PROBETAS
Juego de tintes penetrantes Elementos mecánicos y materiales de diferente
Equipo de prueba de partículas uso y naturaleza (culatas de motores, planchas
magnéticas Magnaflux de diferentes espesores)
1. FUNDAMENTO TEORICO
1.a. TINTES PENETRANTES
Ensayos no destructivos.- Son aquellos que se realizan sin necesidad de someter al
elemento de análisis a su destrucción o alteración en su forma o condición original.
Se realizan ensayos no destructivos para detectar o inspeccionar fallas o posibles fallas
en los elementos analizados y predecir su comportamiento.
Tintes penetrantes.- Procedimiento no destructivo que implica analizar las fallas de un
material utilizando un agente que proporcione un contraste de la falla con respecto a su
alrededor para poder “verlo”, medirlo o analizarlo con mayor facilidad.
Ventajas:
- Fácil de aplicar
- Económico
- Aplicable prácticamente a cualquier material
Desventajas:
- Detecta solo fallas superficiales
- No detecta la profundidad de la falla
- No es confiable en elementos de naturaleza porosa o rugosa en su superficie
Existe un KIT de 3 líquidos que consiste en:
- Cleaner (limpiador)
- Tinte penetrante
- Revelador
Procedimiento de aplicación del tinte penetrante
a) Se limpia la superficie a analizar y sus alrededores
b) Se seca completamente la superficie a analizar y sus alrededores
c) Se aplica el tinte en la(s) zona(s) seleccionada(s)
d) Limpiar el tinte completamente
e) Aplicar el revelador en lamisca zona de aplicación del tinte
f) Observación y análisis de las fallas.
LABORATORIO DE TECNOLOGIA PROGRAMA DE
DE MATERIALES II FORMACIÓN REGULAR
LAB. N° 5
ENSAYOS NO DESTRUCTIVOS CON
TINTES PENETRANTES Y PARTÍCULAS MAGNÉTICAS
1.b PARTICULAS MAGNETICAS
Ensayos con partículas magnéticos.- Se aprovecha la propiedad de algunos metales
de magnetizarse para poder crear un campo magnético sobre él mediante corriente
eléctrica y orientar la limadura de hierro en dirección de las líneas de flujo de campo las
cuales van a mostrar perturbaciones en las zonas donde existan discontinuidades debido
a las fallas que puedan tener como, grietas, rajaduras, poros internos o picaduras.
LABORATORIO DE TECNOLOGIA PROGRAMA DE
DE MATERIALES AVANZADO FORMACIÓN REGULAR
LAB. N° 5
ENSAYOS NO DESTRUCTIVOS CON
TINTES PENETRANTES Y PARTÍCULAS MAGNÉTICAS
Ventajas.
- Fácil aplicación
- Puede detectar fallas internas a ciertas profundidades del material
Desventajas
- Solo aplicables a materiales ferromagnéticos
- Equipo de relativo costo alto
- Implica un riesgo asociado en la manipulación del equipo
Procedimiento del ensayo
Preparación e limpieza de la superficie
Magnetización de la pieza
Aplicación de las partículas magnéticas
Inspección de la pieza e limpieza
Desmagnetización de la pieza
2. PLAN DE TRABAJO
2.a Tintes penetrantes
- Observar atentamente la demostración realizada por el profesor, en la cual se
realizará el procedimiento del ensayo.
- Realizar el trabajo en los elementos o componentes entregados
- Obtener resultados y llenar datos adjuntos
2.b Partículas Magnéticas
- Observar atentamente la demostración realizada por el profesor, en la cual se
realizará el procedimiento del ensayo.
- Realizar el trabajo en los elementos o componentes entregados
- Obtener resultados y llenar datos adjuntos
LABORATORIO DE TECNOLOGIA PROGRAMA DE
DE MATERIALES II FORMACIÓN REGULAR
LAB. N° 5
ENSAYOS NO DESTRUCTIVOS CON
TINTES PENETRANTES Y PARTÍCULAS MAGNÉTICAS
RESULTADOS:
3.a TINTES PENETRANTES
Descripción del elemento a inspeccionar
Procedimiento de trabajo
Características de los líquidos empleados:
- Limpieza
- Penetrante
- Revelador
LABORATORIO DE TECNOLOGIA PROGRAMA DE
DE MATERIALES AVANZADO FORMACIÓN REGULAR
LAB. N° 5
ENSAYOS NO DESTRUCTIVOS CON
TINTES PENETRANTES Y PARTÍCULAS MAGNÉTICAS
Resultados obtenidos
3.b PARTÍCULAS MAGNÉTICAS
Descripción del elemento a analizar
Descripción del proceso empleado
Características de los polvos aplicados
LABORATORIO DE TECNOLOGIA PROGRAMA DE
DE MATERIALES II FORMACIÓN REGULAR
LAB. N° 5
ENSAYOS NO DESTRUCTIVOS CON
TINTES PENETRANTES Y PARTÍCULAS MAGNÉTICAS
Corriente utilizada
Resultados obtenidos
4. Observaciones
5. Conclusiones
LABORATORIO DE TECNOLOGIA PROGRAMA DE
DE MATERIALES AVANZADO FORMACIÓN REGULAR
LAB. N° 5
ENSAYOS NO DESTRUCTIVOS CON
TINTES PENETRANTES Y PARTÍCULAS MAGNÉTICAS
6. TEST DE COMPROBACION
a. Puede utilizarse cualquier líquido como líquido penetrante. Sustente su respuesta.
b. Se puede utilizar tintes penetrantes en cualquier zona del elemento a analizar?
c. Que características debe tener el material que va a ser analizado con partículas
magnéticas?
d. Pueden las partículas magnéticas detectar fallas internas?
e. Que problema traería el no limpiar bien la superficie antes de realizar el ensayo con
tintes penetrantes?
f. Mencione algunas medidas de seguridad para la manipulación del equipo de partículas
magnéticas.
