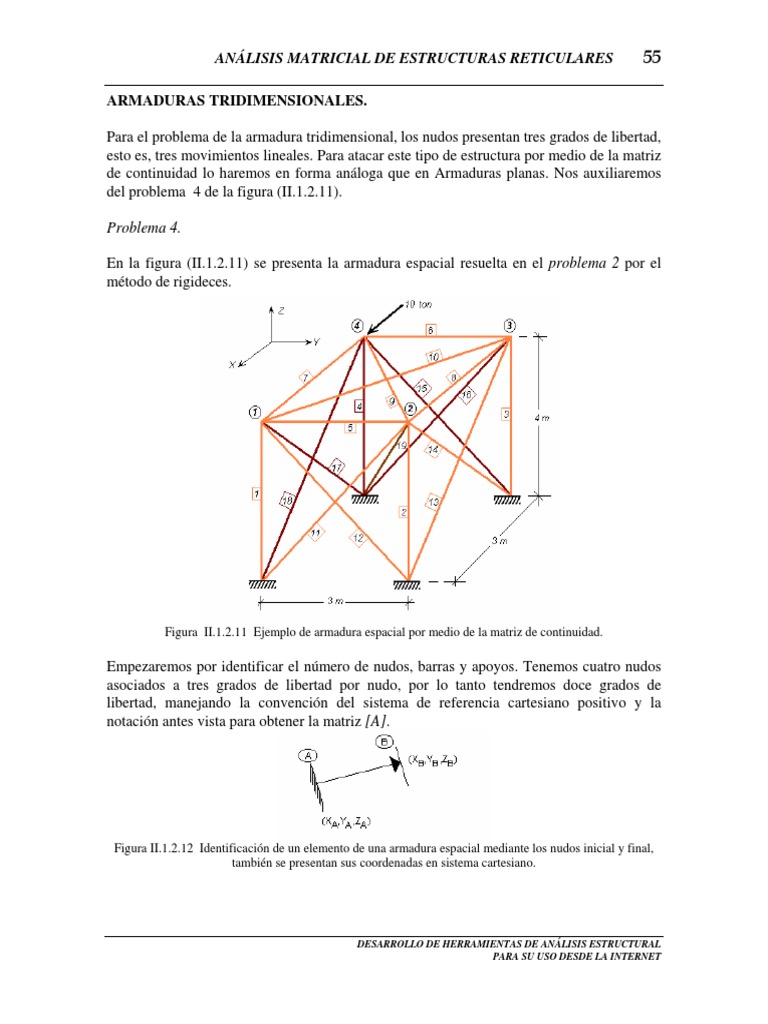

ARMADURAS TRIDIMENSIONALES.

Para el problema de la armadura tridimensional, los nudos presentan tres grados de libertad,
esto es, tres movimientos lineales. Para atacar este tipo de estructura por medio de la matriz
de continuidad lo haremos en forma análoga que en Armaduras planas. Nos auxiliaremos
del problema 4 de la figura (II.1.2.11).

Problema 4.

En la figura (II.1.2.11) se presenta la armadura espacial resuelta en el problema 2 por el

método de rigideces.

Figura II.1.2.11 Ejemplo de armadura espacial por medio de la matriz de continuidad.

Empezaremos por identificar el número de nudos, barras y apoyos. Tenemos cuatro nudos
asociados a tres grados de libertad por nudo, por lo tanto tendremos doce grados de
libertad, manejando la convención del sistema de referencia cartesiano positivo y la
notación antes vista para obtener la matriz [A].

Figura II.1.2.12 Identificación de un elemento de una armadura espacial mediante los nudos inicial y final,
también se presentan sus coordenadas en sistema cartesiano.

DESARROLLO DE HERRAMIENTAS DE ANÁLISIS ESTRUCTURAL

PARA SU USO DESDE LA INTERNET
56 ANÁLISIS MATRICIAL DE ESTRUCTURAS RETICULARES

Como se puede observar, los cosenos directores en el espacio también se pueden calcular
en función de las coordenadas de los extremos de la barra.

XB − XA ⎫
Ux = ⎪
L
YB − YA ⎪⎪
UY = ⎬ cosenos directores
L ⎪
ZB − Z A ⎪
UZ =
L ⎪⎭

De manera análoga a armaduras planas, en armaduras tridimensionales la ubicación de los

cosenos directores de una barra en la matriz de continuidad depende directamente de los
nudos en sus extremos, de acuerdo con la siguiente regla:

gl3 A− 2 gl3A-1 gl3 A gl3 B − 2 gl3 B −1 gl3 B

barra i - Ux - Uy - Uz Ux Uy Uz A→B

Donde:
i = Número de barra.
A = Número del nudo inicial.
B = Número del nudo final.
gl 3 A−1 = grado de libertad. ⎫⎪
⎬asociado al nudo A.
- Uy = coseno en dirección y.⎪⎭
gl 3 B −1 = grado de libertad.
⎫⎪
⎬ asociado al nudo B.
Uy = coseno en dirección y.⎪⎭

Es claro que si uno de los extremos de una barra no es nudo, sólo existirán tres celdas.

El planteamiento anterior es ampliamente recomendado para armaduras tridimensionales ya

que la matriz de continuidad por lo general es de gran tamaño y por otro lado altamente
porosa ( muchas celdas son cero ). De esta manera sólo calculamos las celdas de interés, las
cuales se pueden asociar fácilmente a la columna correspondiente de la matriz de
continuidad, en función de los nudos de los extremos de una barra.

A continuación se calcularán los cosenos directores y la ubicación de los mismos en las

columnas de la matriz de continuidad.

Para denotar un empotramiento en cada barra, se utilizará una letra X.

La barra 1 tiene como extremo B al nudo 1 por lo que le corresponderán los grados de
libertad 1,2 y 3 a sus cosenos directores, ya que sí B = 1 (nudo 1):
3(B) - 2 = 3(1) - 2 = 1
DESARROLLO DE HERRAMIENTAS DE ANÁLISIS ESTRUCTURAL
PARA SU USO DESDE LA INTERNET
 ANÁLISIS MATRICIAL DE ESTRUCTURAS RETICULARES 57

3(B) - 1 = 3(1) – 1 = 2
3(B) = 3(1) = 3

1 2 3 1 - X
Barra 1 0 0 1

La barra 2 tiene como extremo B al nudo 2 por lo que le corresponderán los grados de
libertad 4, 5 y 6 a sus cosenos directores, ya que sí B = 2 (nudo 2):

3(B) - 2 = 3(2) - 2 = 4
3(B) - 1 = 3(2) – 1 = 5
3(B) = 3(2) = 6

4 5 6 2 - X
Barra 2 0 0 1

De manera análoga se obtienen estos valores para las barras 3 a 19.

7 8 9 3 - X
Barra 3 0 0 1

10 11 12 4 - X
Barra 4 0 0 1

1 2 3 4 5 6 1 - 2
Barra 5 0 -1 0 0 1 0

7 8 9 10 11 12 3 - 4
Barra 6 0 -1 0 0 1 0

10 11 12 1 2 3 4 - 1
Barra 7 -1 0 0 1 0 0

7 8 9 4 5 6 3 - 2
Barra 8 -1 0 0 1 0 0

10 11 12 4 5 6 4 - 2
Barra 9 -0.7071 -0.7071 0 0.7071 0.7071 0

7 8 9 1 2 3 3 - 1
Barra 10 -0.7071 0.7071 0 0.7071 -0.7071 0

4 5 6 2 - X
Barra 11 0 0.6 0.8

1 2 3 1 - X

DESARROLLO DE HERRAMIENTAS DE ANÁLISIS ESTRUCTURAL

PARA SU USO DESDE LA INTERNET
58 ANÁLISIS MATRICIAL DE ESTRUCTURAS RETICULARES

Barra 12 0 -0.6 0.8

7 8 9 3 - X
Barra 13 -0.6 0 0.8

4 5 6 2 - X
Barra 14 0.6 0 0.8

10 11 12 4 - X
Barra 15 0 -0.6 0.8

7 8 9 3 - X
Barra 16 0 0.6 0.8

1 2 3 1 - X
Barra 17 0.6 0 0.8

10 11 12 4 - X
Barra 18 -0.6 0 0.8

4 5 6 2 - X
Barra 19 0.5145 0.5145 0.686

Aunque estamos en la posibilidad de formar la matriz de continuidad de la estructura, no se

hará así y se aprovechará que se tienen identificadas las celdas de los cosenos directores de
cada barra y utilizando el algoritmo de multiplicación de columnas de la ecuación
(II.1.2.40) se puede obtener sin problema la matriz de rigidez global de la estructura.

Por otro lado, de la figura (II.1.2.11) podemos obtener el vector de fuerzas externas en la
estructura.
⎧0⎫
⎪0⎪
⎪ ⎪
⎪0⎪
⎪ ⎪
⎪0⎪
⎪0⎪
⎪ ⎪
{F } = ⎪⎨ ⎪⎬ton
0
⎪0⎪
⎪0⎪
⎪ ⎪
⎪0⎪
⎪10⎪
⎪ ⎪
⎪0⎪
⎪0⎪
⎩ ⎭

Realizando las operaciones por medio del algoritmo propuesto en la ecuación (II.1.2.40), y
resolviendo el sistema:

{F}=[K]{d}

DESARROLLO DE HERRAMIENTAS DE ANÁLISIS ESTRUCTURAL

PARA SU USO DESDE LA INTERNET
 ANÁLISIS MATRICIAL DE ESTRUCTURAS RETICULARES 59

Aplicando los dos primeros principios (continuidad y ley de Hooke) se obtienen los
siguientes resultados:

Barra Fuerzas axiales (ton)

1 -2.51
2 -2.83
3 2.21
4 2.65
5 0.61
6 0.03
7 -4.03
8 0.09
9 -2.84
10 1.09
11 0.35
12 -2.30
13 -1.43
14 1.21
15 3.29
16 -1.34
17 5.44
18 -6.60
19 2.31

Se puede observar que éstos resultados coinciden con lo obtenidos en el subcapítulo

anterior.
