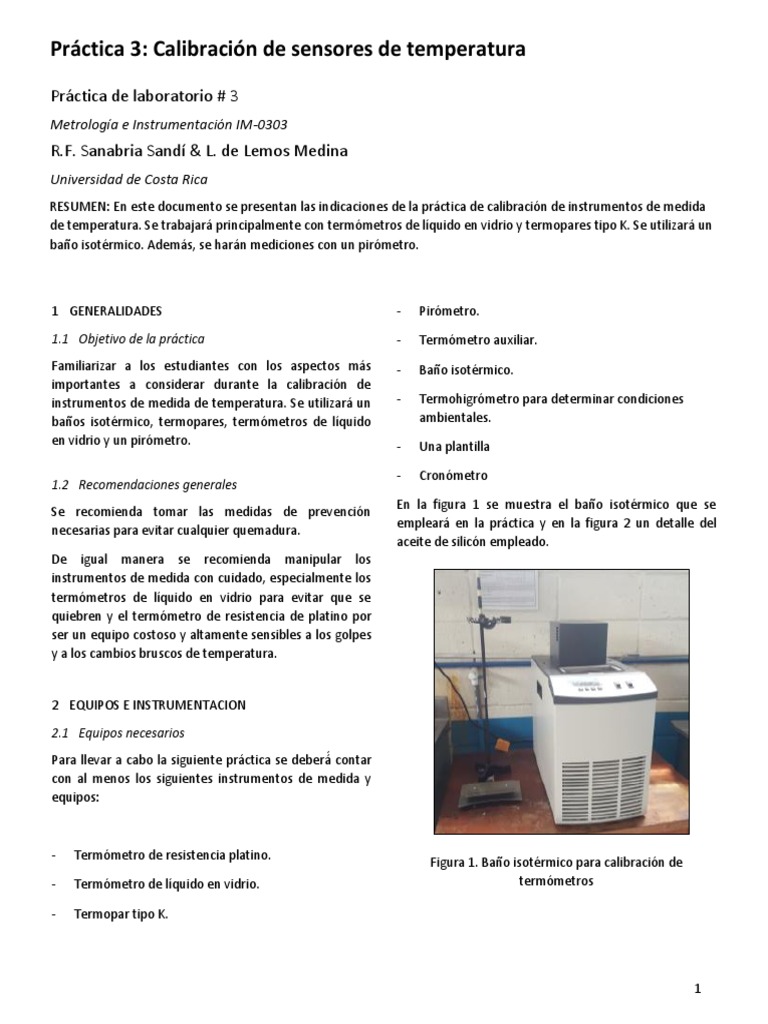

Práctica 3: Calibración de sensores de temperatura

Práctica de laboratorio # 3
Metrología e Instrumentación IM-0303
R.F. Sanabria Sandí & L. de Lemos Medina
Universidad de Costa Rica
RESUMEN: En este documento se presentan las indicaciones de la práctica de calibración de instrumentos de medida
de temperatura. Se trabajará principalmente con termómetros de líquido en vidrio y termopares tipo K. Se utilizará un
baño isotérmico. Además, se harán mediciones con un pirómetro.

1 GENERALIDADES - Pirómetro.
1.1 Objetivo de la práctica - Termómetro auxiliar.
Familiarizar a los estudiantes con los aspectos más - Baño isotérmico.
importantes a considerar durante la calibración de
instrumentos de medida de temperatura. Se utilizará un - Termohigrómetro para determinar condiciones
baños isotérmico, termopares, termómetros de líquido ambientales.
en vidrio y un pirómetro. - Una plantilla

- Cronómetro
1.2 Recomendaciones generales
En la figura 1 se muestra el baño isotérmico que se
Se recomienda tomar las medidas de prevención
empleará en la práctica y en la figura 2 un detalle del
necesarias para evitar cualquier quemadura.
aceite de silicón empleado.
De igual manera se recomienda manipular los
instrumentos de medida con cuidado, especialmente los
termómetros de líquido en vidrio para evitar que se
quiebren y el termómetro de resistencia de platino por
ser un equipo costoso y altamente sensibles a los golpes
y a los cambios bruscos de temperatura.

2 EQUIPOS E INSTRUMENTACION
2.1 Equipos necesarios
Para llevar a cabo la siguiente práctica se deberá́ contar
con al menos los siguientes instrumentos de medida y
equipos:

- Termómetro de resistencia platino. Figura 1. Baño isotérmico para calibración de

- Termómetro de líquido en vidrio. termómetros

- Termopar tipo K.

1

Figura 2. Detalle del aceite del baño isotérmico
2.2 Preparación del recinto y los equipos
Para realizar las pruebas se debe asegurar que el baño
contenga aceite de silicón. Es necesario registrar las
condiciones ambientales al inicio y al final de la
calibración
En este caso, se utilizará como patrón de referencia el
termómetro de resistencia de platino para calibrar el
termopar y los termómetros de líquido en vidrio.
Se deben anotar las características de los termómetros
patrón y los termómetros a calibrar entre ellas:
resolución o división de escala, error máximo permisible
ó tolerancia, rango de medida, marca y modelo, número
de placa si lo tuviera, tipo de termómetro (inmersión
parcial, total o completa, tipo de termopar, etc.).
Debe identificar claramente si el termómetro de líquido
en vidrio es de inmersión total o parcial, según le
explique el profesor previamente y si fuera necesario
deberá realizar las correcciones por columna emergente
para lo cual debe medir las temperaturas de la columna
emergente empleando el termómetro auxiliar.
Durante la calibración de termómetros de líquido en
vidrio se debe mantener el termómetro siempre en
posición vertical para evitar que se formen burbujas o se
rompa la columna de líquido tal como se muestra en la
figura 3.
2
Figura 3. Ejemplo de termómetro con burbujas en la
columna de mercurio.
Se recomienda medir el espesor del termómetro y
realizar una estimación del tamaño de la división de
escala en milímetros.
Es importante tener claro el criterio para la apreciación
en el caso de termómetros de líquido en vidrio. Cuando
se realiza una apreciación en una escala analógica puede
apreciarse a simple vista como máximo a la mitad de la
división de escala. Por ejemplo, en la figura 3 la división
de escala es de 2 ºC pero se puede apreciar que la
lectura está en 27 ºC ± 1ºC.
En casos muy especiales y cuando se tengan dispositivos
de amplifica como lupas o software se pueden realizar
apreciaciones incluso a 1/5 de la división de escala, de
tal manera que por ejemplo en un termómetro cuya
división de escala es 2 ºC se podrían apreciar lecturas a
±0,4 ºC.
Es recomendable es sujetar tanto los termómetros a
calibrar como el patrón mediante una pie y una prensa
de tal manera que queden suspendidos en el líquido,
asegurándose también que no hacen contacto con las
superficies del baño líquido.
3 CALIBRACIÓN DEL TERMÓMETRO DE LÍQUIDO EN
VIDRIO
3.1 Comprobación de funcionamiento
Verifique que el termómetro tiene respuesta al cambio
de temperatura colocando cuidadosamente el
termómetro en su mano y observe si aumenta la
temperatura.
Además, el termómetro a calibrar deberá estar
identificado con, al menos, un número de serie.
El termómetro a calibrar debe ser inspeccionado con
detalle (preferiblemente utilizando una lente de
aumento, p. e.), para comprobar si existen o no algunos
de los siguientes defectos:
- Las marcas y graduación no son nítidas y regulares.
- Se observan irregularidades en el interior del capi- lar o
pequeñas fisuras en el vidrio, que podrían causar
problemas en la lectura o la rotura del termómetro
durante la calibración.
- Columna de líquido partida.
- Presencia de burbujas en la columna de líquido.
- Presencia de líquido en la cámara de expansión.
No se deberá́ realizar la calibración del termómetro si se
detecta alguna de las dos primeras imperfecciones
señaladas anteriormente.
3.2 Calibración
Anote las condiciones ambientales iniciales y fina les.
Verifique que la temperatura del baño líquido se
encuentra estable antes de realizar las calibraciones.
Para ello utilice el termómetro patrón y anote 3
mediciones de temperatura cada 30 s, en cada punto de
calibración, y anote los resultados en el cuadro 1.
Se recomienda iniciar la calibración con la medida en 0
°C, si este valor no estuviese incluido en la es- cala se
medirá́ el de temperatura más baja.
Para esta práctica se recomienda realizar la calibración
en los siguientes puntos: 0 °C, 10 °C, 20 °C, 30ºC, 40 °C,
50 °C y 60 °C. Para cada punto de calibración, realice 5
mediciones con una separación de 30 s entre cada
medición. Anote los resultados en los cuadros del 2 al 8.
Si el termómetro se calibra a inmersión parcial se
anotará, además de lo anterior:
- Número de grados de columna emergente, N.
- Temperatura de la columna emergente Te (tempera-
tura ambiente).
- Se calcula la corrección por columna emergente, Cip,
con:
𝐶𝑖𝑝 = 𝑁(𝑇𝑟𝑒𝑓 − 𝑇𝑒 ) ∙ 𝐾 (1)
Donde,
K es el coeficiente de dilatación relativa
Tref es la temperatura media indicada por el patrón
Esta corrección, Cip, se sumará a la lectura del
termómetro, para tener el valor corregido de la
indicación del termómetro a esa temperatura.
El coeficiente de dilatación relativa se puede considerar :
K = 0,158∙10-3 °C-1 , para el mercurio en vidrio “normal”
K = 0,164∙10-3 °C-1 , para el mercurio en vidrio
“borosilicato”
K=1,040∙10-3 °C-1 , para el alcohol o el tolueno
4 MEDICIONES CON EL PIRÓMETRO ÓPTICO
4.1 Mediciones1
Para esta parte de la práctica deberá realizar las
siguientes operaciones:
1. Familiarícese con la utilización del pirómetro
óptico
2. Coloque el pirómetro a 50 cm de una plantilla o
el elemento que indique la profesora.
3. Apunte hacia la plantilla o dónde le indique el
profesor.
4. Tome la primera lectura mientras la plantilla o el
dispositivo está apagado.
1Esta parte de la práctica se ha tomado de: Rojas, J &
Muñoz, M. Metrología e Instrumentación. Manual de
Laboratorio. EUCR, 2004.
3
Anote los resultados de esta parte en el cuadro 9.

4
 Temperatura patrón (ºC)
Punto de
calibración

3
Cuadro 1. Prueba de estabilidad del baño líquido

Temperatura (ºC)

Termómetro Termómetro de Termómetro de

Termómetro
Medición de Resistencia Termopar líquido en vidrio líquido en vidrio
auxiliar
de Platino (1) (2)

1
2

Cuadro 2. Resultados de la calibración primer punto de calibración

5
 Cuadro 3. Resultados de la calibración segundo punto de calibración

Temperatura (ºC)

Termómetro Termómetro de Termómetro de

Termómetro
Medición de Resistencia Termopar líquido en vidrio líquido en vidrio
auxiliar
de Platino (1) (2)

2
3

Cuadro 4. Resultados de la calibración tercer punto de calibración

Temperatura (ºC)

Termómetro Termómetro de Termómetro de

Termómetro
Medición de Resistencia Termopar líquido en vidrio líquido en vidrio
auxiliar
de Platino (1) (2)

4
5

6
Cuadro
5.
Temperatura (ºC)
Resulta
dos de Termómetro Termómetro de Termómetro de
Termómetro
la Medición de Resistencia Termopar líquido en vidrio líquido en vidrio
auxiliar
de Platino (1) (2)
calibrac
ión 1
cuarto
2
punto
de 3
calibrac
ión 4
5

Cuadro 6. Resultados de la calibración quinto punto de calibración

Temperatura (ºC)

Termómetro Termómetro de Termómetro de

Termómetro
Medición de Resistencia Termopar líquido en vidrio líquido en vidrio
auxiliar
de Platino (1) (2)

1
2

3
4

Cuadro 7. Resultados de la calibración sexto punto de calibración

7
 Temperatura (ºC)

Termómetro Termómetro de Termómetro de

Termómetro
Medición de Resistencia Termopar líquido en vidrio líquido en vidrio
auxiliar
de Platino (1) (2)

1
2

4
5

8
 Cuadro 8. Resultados de la calibración sétimo punto de calibración

Temperatura (ºC)

Termómetro Termómetro de Termómetro de

Termómetro
Medición de Resistencia Termopar líquido en vidrio líquido en vidrio
auxiliar
de Platino (1) (2)

2
3

5
Tiempo (s) 30 60 90 120 150 180 210 240 270 300

Temperatura (ºC)

Cuadro 9. Mediciones con el pirómetro óptico

Nota: Recuerde anotar las condiciones ambientales al inicio y al final de la calibración.
