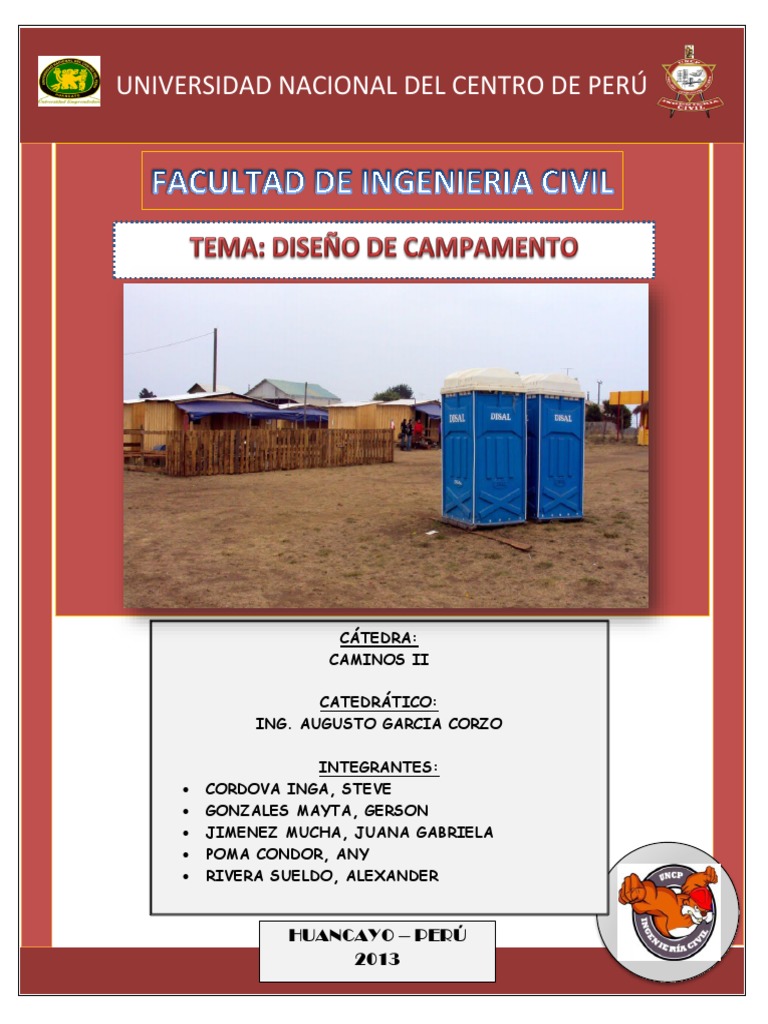

UNIVERSIDAD NACIONAL DEL CENTRO DE PERÚ

CÁTEDRA:
CAMINOS II

CATEDRÁTICO:
ING. AUGUSTO GARCIA CORZO

INTEGRANTES:
 CORDOVA INGA, STEVE
 GONZALES MAYTA, GERSON
 JIMENEZ MUCHA, JUANA GABRIELA
 POMA CONDOR, ANY
 RIVERA SUELDO, ALEXANDER

HUANCAYO – PERÚ
2013
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

INTRODUCCION

El campamento de obra está formado por las construcciones provisionales que servirán
para: oficinas y alojamiento del personal del contratista y del supervisor de la obra,
(ingenieros, técnicos y obreros), almacenes, comedores, laboratorios de tierras, de concreto
y de asfalto, y talleres de reparación y mantenimiento de equipo.
En él se localizan también: las oficinas del contratista y del supervisor y cualquier otra
instalación que se requiera en obra para la ejecución de los trabajos.
La ubicación de los campamentos, sus depósitos y otras construcciones temporales
necesarias deben ser previamente autorizados por el supervisor y respetar los estándares de
protección ambiental vigentes en el país, o establecidos por el financiador de la obra.
Deberá contar con estudio de impacto ambiental. Cuando la obra haya sido concluida se
deberá restaurar el estado original de la zona para mantener el paisaje circundante.
Dependiendo de la importancia y de la localización de la obra los campamentos pueden ser
obras sumamente importantes los cuales deberán estar provistos de los servicios básicos,
como abastecimiento de agua, plantas de tratamiento de agua potable y de aguas servidas,
suministro de energía eléctrica, servicios médicos, escuela, etc.

OBJETIVOS

 Minimizar el costo total de la instalación.

 Reducir al máximo el área necesaria.
 Incrementar la productividad en obra.
 Establecer un grato ambiente de trabajo.
 Obtener una buena calidad en el trabajo.
 Minimizar las distancias de viaje del personal y equipos, y de acarreo de los
materiales.
 Reducir interferencia de tránsito en la obra.
 Aislar las actividades contaminantes.
 Evitar la reubicación de instalaciones por falta de planificación.
 Planificar un manejo y control eficiente de los materiales y equipos.

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

1. DATOS GENERALES DEL PROYECTO

NOMBRE DEL PROYECTO: Construcción de la carretera JASARAYAC a CHOYMACOTA

TRAMO: JASARAYAC a CHOYMACOTA

UBICACIÓN: Ayacucho-Huanta
ALTITUD: 3266 msnm

CARRETERA JASARAYAC a CHOYMACOTA

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

2. DESCRIPCION

Son las construcciones necesarias para instalar la infraestructura que permita albergar a los
trabajadores, insumos, maquinaria, equipos y otros, que incluye la carga, descarga,
transporte de ida y vuelta, manipuleo y almacenamiento, permisos, seguros y otros.

El Proyecto debe incluir todos los diseños que estén de acuerdo con estas especificaciones y
con el Reglamento Nacional de Edificaciones vigente del Ministerio de Vivienda,
Construcción y Saneamiento.

La ubicación del campamento y otras instalaciones será propuesta por el Contratista y

aprobada por la Supervisión, previa verificación que dicha ubicación cumpla con los
requerimientos del Plan de Manejo Ambiental, salubridad, abastecimiento de agua,
tratamiento de residuos y desagües.

Principales Instalaciones:

 Instalaciones administrativas y para el personal.

 Instalaciones para el almacenamiento de materiales.
 Instalaciones de servicio de equipos y vehículos.
 Talleres auxiliares y plantas de producción
 Caminos de acceso y de circulación.

3. MATERIALES

Los materiales para la construcción de los campamentos será preferentemente desarmables y

transportables, salvo que el Proyecto indique lo contrario.

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

ESPECIFICACIONES:

Muros en paneles PP-ADE de 7 CM de espesor pintados en blanco vinil mediante equipo

airess, cubierta metálica, apoyada sobre perfiles tubulares de CR C/20, cielo raso en placas
de yeso con perfil es AG de carril visto, apoyada sobre una base de concreto con sobre piso
en mortero de cemento terminado con baldosas cerámicas, marcos de ventanas y puertas
incluidas las hojas en láminas metálicas de CR con protección anti corrosión y pintura de
laca, cerraduras y vidrios de 4 mm, las instalaciones eléctricas diseñadas y construidas de
acuerdo a las necesidades y según normas RETIE.

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

Vista interior de uno de los espacios de la oficina, excelente vista, colores claros y mate,
aislamiento termo acústico, pisos cerámicos, cielo raso y un adecuado acondicionador de
aire (AA 9000 BTU)

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

4. DISTRIBUCION DEL CAMPAMENTO

4.1. CANTIDAD DECANTIDAD

PERSONAL EN
DEOBRA
PERSONAL EN OBRA
TIPO UNID. CANTIDAD MES/AÑODIA/MES HR/DIA CANTIDAD
CAPATAZ hh 69140.9078 24 24 8 15.0
OPERARIO hh 99049.1 24 24 8 21.5
OFICIAL hh 179149.331 24 24 8 38.9
PEON hh 586320.673 24 24 8 127.2
GUARDIANES (5x3 TURNOS-ZONA) 15.0
CONSERJE Y LIMPIEZA (ZONA) 2.0
SEÑALEROS (ZONA) 15.0
AYUDANTES EN GENERAL (ZONA) 15.0
SUBTOTAL 249.6

TIPO UNID. CANTIDAD MES/AÑODIA/MES HORA/DIA CANTIDAD

INGENIERO RESIDENTE 1.0
INGENIERO JEFE DE OFICINA TECNICA, INGENIERIA Y VALORIZACIONES 1.0
INGENIERO PRODUCCION 1.0
INGENIERO ESPECIALISTA DE SUELOS Y PAVIMENTOS 1.0
INGENIERO ESPECIALISTA DE OBRAS DE ARTE , DRENAJE Y PUENTES 1.0
ESPECIALISTA IMPACTO AMBIENTAL 1.0
ESPECIALISTA CONTROL DE CALIDAD 1.0
INGENIERO DE TOPOGRAFIA 1.0
INGENIERO DE EQUIPO MECANICO 1.0
INGENIERO ASISTENTE TECNICO 1.0
INGENIERO ASISTENTE PRODUCCION 1.0
ADMINISTRADOR 1.0
CONTADOR 1.0
COORDINADOR DE MEDIO AMBIENTE 1.0
COORDINADOR DE ASUNTOS SOCIALES Y SALUD OCUPACIONAL 1.0
RESPONSABLE DE SEGURIDAD 1.0
TOPOGRAFO hh 1200 24 24 8 0.3
CONTROLADOR hh 19893.3433 24 24 8 4.3
NIVELADOR hh 1200 24 24 8 0.3
OPERADOR DE MAQUINARIA 40.0
MAESTRO CAPATAZ GENERAL 1.0
JEFE DE TOPOGRAFIA 1.0
JEFE DE LABORATORIO 1.0
TOPOGRAFO 2.0
LABORATORISTA:SUELOS Y ASFALTO 2.0
DIBUJANTE EN AUTOCAD 2.0
ALMACENERO GENERAL 1.0
TECNICO; MECANICO EQUIPO PESADO, LIVIANO, ELECTRICISTA, SISTEMAS 4.0
NIVELADOR 2.0
PLANTILLERO PAGADOR 1.0
TAREADOR 3.0
SECRETARIA(ZONA) 1.0
AYUDANTES DE TOPOGRAFIA Y NIVELACION(ZONA) 12.0
AYUDANTES DE LABORATORIO DE ENSAYOS DE MATERIALES(ZONA) 4.0
AYUDANTES:ALMACEN LUBRICADOR,MECANICA ,SOLDAURA (ZONA) 4.0
AUXILIAR ENFERMERIA (ZONA) 2.0
SUBTOTAL 103.8

TOTAL 353.5

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

4.2. GASTOS GENERALES

GASTOS GENERALES
CODIGO DESCRIPCION PLAZO % TAZA DE % PROP. PARCIAL
14001 ALOJAMIENTO DE INGENIEROS 120.00 80.00 120.00 S/. 24,000.00
14002 ALOJAMIENTO DE EMPLEADOS Y TECNICOS 200.00 80.00 200.00 S/. 40,000.00
14003 ALOJAMIENTO OPERADORES Y OBREROS 200.00 80.00 200.00 S/. 40,000.00
14004 MOBILIARIO PARA ALOJAMIENTOS 1.00 80.00 1.00 S/. 24,000.00
14005 LOSA DE CONCRETO PARA MODULO 1.00 80.00 1.00 S/. 38,976.00
14006 OFICINA 160.00 80.00 160.00 S/. 38,400.00
14007 MOBILIARIO PARA OFICINA CONTRATISTA 1.00 80.00 1.00 S/. 8,000.00
14008 CAMPAMENTO EN PLANTA 100.00 80.00 100.00 S/. 12,000.00
14009 LABORATORIO CONTRATISTA Y SUPERVISOR 80.00 80.00 80.00 S/. 12,800.00
14010 TALLERES 500.00 80.00 500.00 S/. 60,000.00
14011 COMEDOR - COCINA 200.00 80.00 200.00 S/. 32,000.00
14012 MOBILIARIO COMEDOR Y COCINA 1.00 80.00 1.00 S/. 12,000.00
14013 OFICINA DE SUPERVICION 100.00 80.00 100.00 S/. 20,000.00
14014 ALMACENES 300.00 80.00 300.00 S/. 36,000.00
14015 POLVORIN 100.00 80.00 100.00 S/. 24,000.00
14016 SISTEMAS DE TRATAMIENTO DE AGUAS RESIDUAES 1.00 80.00 1.00 S/. 20,000.00
SUBTOTAL S/. 442,176.00

4.3. CALCULO DE AREA PARA MAQUINARIA

EQUIPO H/ M HORAS AL DIA N° DE DIAS N° DE MESES N° DE EQUIPOS REDONDEADO

NIVEL TOPOGRAFICO CON TRIPODE 1200.000 8 24 24 0.26042 1
ESTACION TOTAL CON 3 PRISMAS 1200.000 8 24 24 0.26042 1
MOTOBOMBA DE 4" (12 HP) 8.687 8 24 24 0.00189 1
MOTOBOMBA 34 HP 8" 9350.318 8 24 24 2.02915 2
TECLE DE 3ton 1435.140 8 24 24 0.31145 1
GATAS DE 50 ton 1435.143 8 24 24 0.31145 1
EQUIPO DE PINTURA 965.164 8 24 24 0.20945 1
EQUIPO PARA PINTAR PAVIMENTO 208.956 8 24 24 0.04535 1
EQUIPO DE CORTE 977.618 8 24 24 0.21216 1
EQUIPO DE ARENADO 215.260 8 24 24 0.04671 1
MARTILLO NEUMATICO DE 29 kg 68885.164 8 24 24 14.94904 15
COMPRESORA NEUMATICA 196HP
17126.946 8 24 24 3.71679 4
600-690PCM
MONTACARGA 80HP 5000kg 430.560 8 24 24 0.09344 1
RETROEXCAVADORA SOBRE
16.530 8 24 24 0.00359 1
LLANTAS 58 HP 1/2 y3
TRACTOR DE TIRO DE 80 HP 1072.334 8 24 24 0.23271 1
MOTONIVELADORA DE 145 - 150 HP 8779.727 8 24 24 1.90532 2
CAMIONETA 4 X 2 371.472 8 24 24 0.08061 1
CAMION VOLQUETE 6x4 330HP 15
211260.656 8 24 24 45.84650 46
m3
CAMION CISTERNA 4x2 (AGUA) 122
14271.903 8 24 24 3.09720 3
2000gl
CAMION IMPRIMADOR DE 1800 gl 1072.334 8 24 24 0.23271 1
GRUPO ELECTROGENO DE 116HP 75
25430.979 8 24 24 5.51888 6
KW.
GRUPO ELECTROGENO DE 140HP
7901.199 8 24 24 1.71467 2
90KW.
GRUPO ELECTROGENO DE 230HP
1605.742 8 24 24 0.34847 1
150KW.
MOTOSOLDADORA DIESEL 300A 1254.048 8 24 24 0.27215 1
MEZCLADORA DE CONCRETO 11 P3
7284.421 8 24 24 1.58082 2
18 HP
VIBRADOR DE CONCRETO 1.5" 7284.416 8 24 24 1.58082 2
MOTOSIERRA DE 30" 2688.000 8 24 24 0.58333 1
BARREDORA MECANICA 1072.335 8 24 24 0.23271 1

102

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

LUGAR N° Area consierada (m2)

Laboratorio 6 64
Almacen 20 200
Estacionamiento maquinaria 44 831.6
Estacionamiento vehicular 29 92.4
Taller 3 42
TOTAL 1230

5. PRECIOS UNITARIOS DEL CAMPAMENTO

PRECIOS UNITARIOS DEL CAMPAMENTO

Partida Construcción provisional para almacén principal (área=169 m2)

Descripción Recurso Unidad Cantidad Precio S/. Parcial S/.

Lámpara tipo incandescente de 100 W (provisional) und 4 0.21 0.84
Ventana de madera con hoja corrediza incluye cerrajería und 4 8.08 32.32
(provisional)
Salida tomacorriente c/cable TW 2,50 mm +d PVC SAP DN 20 und 2 18.11 36.22
provisional (punto)
Puerta de madera 1,00-1,20m x 2,40m para campamento, incl. und 1 49.09 49.09
pintado (provisional)
Salida c/cable de TW 2,50 mm +d PVC SAP DN 20 provisional und 2 18.13 36.26
(punto)
Cobertura de plancha asbesto cemento para campamento m2 169 5.51 931.19
(provisional)
Panel pintado 1,20x2,40 m de triplay 4mm bastidor 2"x2" y 2"x3" und 45 14.7 661.5
(provisional)

Costo unitario directo por : und 1747.42

Partida Construcción provisional para almacén de neumáticos, baterias (área=169 m2)

Descripción Recurso Unidad Cantidad Precio S/. Parcial S/.

Lámpara tipo incandescente de 100 W (provisional) und 4 0.21 0.84
Ventana de madera con hoja corrediza incluye cerrajería und 4 8.08 32.32
(provisional)
Salida tomacorriente c/cable TW 2,50 mm +d PVC SAP DN 20 und 2 18.11 36.22
provisional (punto)
Puerta de madera 1,00-1,20m x 2,40m para campamento, incl. und 1 49.09 49.09
pintado (provisional)
Salida c/cable de TW 2,50 mm +d PVC SAP DN 20 provisional und 2 18.13 36.26
(punto)
Cobertura de plancha asbesto cemento para campamento m2 169 5.51 931.19
(provisional)
Panel pintado 1,20x2,40 m de triplay 4mm bastidor 2"x2" y 2"x3" und 45 14.7 661.5
(provisional)

Costo unitario directo por : und 1747.42

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

Partida Construcción provisional para almacén de herramientas (área=84.5 m2)

Descripción Recurso Unidad Cantidad Precio S/. Parcial S/.

Lámpara tipo incandescente de 100 W (provisional) und 4 0.21 0.84
Ventana de madera con hoja corrediza incluye cerrajería und 2 8.08 16.16
(provisional)
Salida tomacorriente c/cable TW 2,50 mm +d PVC SAP DN 20 und 2 18.11 36.22
provisional (punto)
Puerta de madera 1,00-1,20m x 2,40m para campamento, incl. und 1 49.09 49.09
pintado (provisional)
Salida c/cable de TW 2,50 mm +d PVC SAP DN 20 provisional und 2 18.13 36.26
(punto)
Cobertura de plancha asbesto cemento para campamento m2 84.5 5.51 465.595
(provisional)
Panel pintado 1,20x2,40 m de triplay 4mm bastidor 2"x2" y 2"x3" und 16 14.7 235.2
(provisional)

Costo unitario directo por : und 839.365

Partida Construcción provisional para almacén de lubricantes (área=169 m2)

Descripción Recurso Unidad Cantidad Precio S/. Parcial S/.

Lámpara tipo incandescente de 100 W (provisional) und 4 0.21 0.84
Ventana de madera con hoja corrediza incluye cerrajería und 4 8.08 32.32
(provisional)
Salida tomacorriente c/cable TW 2,50 mm +d PVC SAP DN 20 und 2 18.11 36.22
provisional (punto)
Puerta de madera 1,00-1,20m x 2,40m para campamento, incl. und 1 49.09 49.09
pintado (provisional)
Salida c/cable de TW 2,50 mm +d PVC SAP DN 20 provisional und 2 18.13 36.26
(punto)
Cobertura de plancha asbesto cemento para campamento m2 169 5.51 931.19
(provisional)
Panel pintado 1,20x2,40 m de triplay 4mm bastidor 2"x2" y 2"x3" und 45 14.7 661.5
(provisional)

Costo unitario directo por : und 1747.42

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

VALOT UNITARIO VALOR TOTAL

DESCRIPCIÓN UND. CANTIDAD
S/. / UND. S/.
ALMACEN m2 591.5 10.28169907 6081.625

Partida Construcción provisional para caseta de control (área=89.8 m2)

Descripción Recurso Unidad Cantidad Precio S/. Parcial S/.

Lámpara tipo incandescente de 100 W (provisional) und 2 0.21 0.42
Ventana de madera con hoja corrediza incluye cerrajería m2 1 8.08 8.08
(provisional)
Salida tomacorriente c/cable TW 2,50 mm +d PVC SAP DN 20 und 1 18.11 18.11
provisional (punto)
Salida c/cable de TW 2,50 mm +d PVC SAP DN 20 provisional und 1 18.13 18.13
(punto)
Cobertura de plancha asbesto cemento para campamento m2 89.8 5.51 494.798
(provisional)
Puerta de madera 1,00-1,20m x 2,40m para campamento, incl. und 1 49.09 49.09
pintado (provisional)
Panel pintado 1,20x2,40 m de triplay 4mm bastidor 2"x2" y 2"x3" und 16 14.7 235.2
(provisional)

Costo unitario directo por : und 823.828

VALOT UNITARIO VALOR TOTAL

DESCRIPCIÓN UND. CANTIDAD
S/. / UND. S/.
c. vigilancia m2 89.8 9.17403118 823.828

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

Partida Construcción provisional para oficinas (área=524.2m2)

Descripción Recurso Unidad Cantidad Precio S/. Parcial S/.

Fluorescente tipo circular de 32 W (provisional) und 26 2.94 76.44
Ventana de madera con hoja corrediza incluye cerrajería und 27 8.08 218.16
(provisional)
Puerta de madera 1,00-1,20m x 2,40m para campamento, incl. und 37 49.09 1816.33
pintado (provisional)
Salida tomacorriente c/cable TW 2,50 mm +d PVC SAP DN 20 und 25 18.11 452.75
provisional (punto)
Salida c/cable de TW 2,50 mm +d PVC SAP DN 20 provisional und 25 18.13 453.25
(punto)
Cobertura de plancha asbesto cemento para campamento m2 524.2 5.51 2888.342
(provisional)
Panel pintado 1,20x2,40 m de triplay 4mm bastidor 2"x2" y 2"x3" und 160 14.7 2352
(provisional)
Piso de 2" concreto f'c 100 kg/cm2 de 4 cm acabado simple m2 524.2 12.68 6646.856

Costo unitario directo por : und 14904.128

VALOT UNITARIO VALOR TOTAL

DESCRIPCIÓN UND. CANTIDAD
S/. / UND. S/.
oficinas m2 524.2 28.4321404 14904.128

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

Partida Construcción provisional para taller mecánico (área=169m2)

Descripción Recurso Unidad Cantidad Precio S/. Parcial S/.

Lámpara tipo incandescente de 100 W (provisional) und 4 0.21 0.84
Salida tomacorriente c/cable TW 2,50 mm +d PVC SAP DN 20 und 2 18.11 36.22
provisional (punto)
Cobertura de plancha asbesto cemento para campamento m2 169 5.51 931.19
(provisional)
Estructura metalica para la cobertura und 23 14.7 338.1
(provisional)

Costo unitario directo por : und 1306.35

Partida Construcción provisional para taller de soldadura (área=169 m2)

Descripción Recurso Unidad Cantidad Precio S/. Parcial S/.

Lámpara tipo incandescente de 100 W (provisional) und 4 0.21 0.84
Salida tomacorriente c/cable TW 2,50 mm +d PVC SAP DN 20 und 2 18.11 36.22
provisional (punto)
Cobertura de plancha asbesto cemento para campamento m2 169 5.51 931.19
(provisional)
listones para la estructura de madera para la cobertura und 23 13.5 310.5
(provisional)

Costo unitario directo por : und 1278.75

Partida Construcción provisional para taller de electricista (área=169 m2)

Descripción Recurso Unidad Cantidad Precio S/. Parcial S/.

Lámpara tipo incandescente de 100 W (provisional) und 4 0.21 0.84
Salida tomacorriente c/cable TW 2,50 mm +d PVC SAP DN 20 und 2 18.11 36.22
provisional (punto)
Cobertura de plancha asbesto cemento para campamento m2 169 5.51 931.19
(provisional)
Estructura metalica para la cobertura und 23 14.7 338.1
(provisional)

Costo unitario directo por : und 1306.35

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

VALOT UNITARIO VALOR TOTAL

DESCRIPCIÓN UND. CANTIDAD
S/. / UND. S/.

PARTIDA:
taller m2 507 7.675443787
Construcción provisional para servicios de ducha y lavadero
3891.45
PARA PERSONAL DE TRABAJO

PARTIDA: Construcción provisional para servicios de ducha y lavadero PARA PERSONAL DE TRABAJO
DESCRIPCION DEL RECURSO UNIDAD CANTIDAD PRECIO S/. PARCIAL S/.
Lámpara tipo incandescente de 50 W und 24.00 0.21 5.04
DESCRIPCION DEL RECURSO UNIDAD CANTIDAD PRECIO S/. PARCIAL S/.
Ventana de madera con hoja corrediza m2 10.00 8.08 80.8
Lámpara tipo incandescente de 50 W und 24.00 0.21 5.04
Salida c/cable de TW 2,50 mm +d PVC SAP DN 20 und 6.00 18.13 108.78
Ventana de madera con hoja corrediza m2 10.00 8.08 80.8
Ducha cromada de una (1) llave, incluye grifería und 60.00 20.86 1251.6
Salida c/cable de TW 2,50 mm +d PVC SAP DN 20 und
und 6.00
1.00 18.13
22.19 108.78
22.19
Tanque para agua fibra de vidrio de 1000 litros, incluye instalacion
Ducha cromada de una (1) llave, incluye grifería und 60.00 20.86 1251.6
Lavatoriopara
de pared und 1.00 22.19 22.19
Tanque agua con
fibragrifería cromada
de vidrio de 100020x17
litros, cm
incluye instalacion 48.00 26.39 1266.72
Puerta de madera 1,00-1,20m x 2,40m para campamento, incluye und 12.00 49.09 589.08
Lavatorio
pintado de pared con grifería cromada 20x17 cm und 48.00 26.39 1266.72
Puerta
Salida de PVC
madera
tipo1,00-1,20m
unión roscada x 2,40m
PN 10para
DN campamento,
15 incluye und 12.00
2.00 49.09
28.77 589.08
57.54
pintado und 72.00 14.70 1058.40
Salida de PVC1,20x2,40
Panel pintado tipo uniónmroscada PN4mm
de triplay 10 DN 15 2"x2" y 2"x3"
bastidor und 2.00 28.77 57.54
m2
und 144.00
72.00 5.51
14.70 793.44
1058.40
Cobertura
Panel de plancha
pintado asbesto
1,20x2,40 cemento
m de triplay para
4mm campamento
bastidor 2"x2" y 2"x3"
Piso de 2" concreto f'c 140 kg/cm2 de 4 cm + pulido con mortero 1:2 x 1 m2 144.00 29.48
5.51 4245.12
793.44
cm
Cobertura de plancha asbesto cemento para campamento
Piso de 2" concreto f'c 140 kg/cm2 de 4 cm + pulido con mortero 1:2 x 1 m2 144.00 29.48 4245.12
cm Costo unitario directo por : und 9478.71

Costo unitario directo por : und 9478.71

PARTIDA: Construcción provisional para servicios de ducha y lavadero PARA INGENIEROS

PARTIDA: Construcción provisional para servicios de ducha y lavadero PARA INGENIEROS

DESCRIPCION DEL RECURSO UNIDAD CANTIDAD PRECIO S/. PARCIAL S/.
Lámpara tipo incandescente de 50 W und 12.00 0.21 2.52
DESCRIPCION DEL RECURSO UNIDAD CANTIDAD PRECIO S/. PARCIAL S/.
Ventana de madera con hoja corrediza m2 1.20 8.08 9.696
Lámpara tipo incandescente de 50 W und 12.00 0.21 2.52
Salida c/cable de TW 2,50 mm +d PVC SAP DN 20 und 12.00 18.13 217.56
Ventana de madera con hoja corrediza m2 1.20 8.08 9.696
Ducha cromada de una (1) llave, incluye grifería und 12.00 20.86 250.32
Salida c/cable de TW 2,50 mm +d PVC SAP DN 20 und
und 12.00
1.00 18.13
22.19 217.56
22.19
Tanquecromada
Ducha para agua
defibra
una de
(1) vidrio
llave, de 1000grifería
incluye litros, incluye instalacion und 12.00 20.86 250.32
Lavatoriopara
de pared und 1.00 22.19 22.19
Tanque agua con
fibragrifería cromada
de vidrio de 100020x17
litros, cm
incluye instalacion und 12.00 26.39 316.68
Puerta de madera 1,00-1,20m x 2,40m para campamento, incluye und 12.00 49.09 589.08
Lavatorio
pintado de pared con grifería cromada 20x17 cm und 12.00 26.39 316.68
Puerta de PVC
Salida de madera
tipo1,00-1,20m
unión roscada x 2,40m
PN 10para
DN campamento,
15 incluye und
und 12.00
24.00 49.09
28.77 589.08
690.48
pintado und 36.00 14.70 529.20
Salida de PVC1,20x2,40
Panel pintado tipo uniónmroscada PN4mm
de triplay 10 DN 15 2"x2" y 2"x3"
bastidor und 24.00 28.77 690.48
und
m2 36.00
66.00 14.70
5.51 529.20
363.66
Panel pintado
Cobertura 1,20x2,40
de plancha m de triplay
asbesto cemento4mm bastidor
para 2"x2" y 2"x3"
campamento
Piso de 2" concreto f'c 140 kg/cm2 de 4 cm + pulido con mortero 1:2 x 1 m2
m2 66.00
66.00 5.51
29.48 363.66
1945.68
Cobertura
cm de plancha asbesto cemento para campamento
Piso de 2" concreto f'c 140 kg/cm2 de 4 cm + pulido con mortero 1:2 x 1 m2 66.00 29.48 1945.68
cm Costo unitario directo por : und 4937.066

Costo unitario directo por : und 4937.066

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

VALOT UNITARIO VALOR TOTAL

DESCRIPCIÓN UND. CANTIDAD
S/. / UND. S/.
SS.HH. m2 210.00 68.64655238 14415.776

PARTIDA: Construcción tanque de agua provisional de 2 m3 para la obra

DESCRIPCION DEL RECURSO UNIDAD CANTIDAD PRECIO S/. PARCIAL S/.

Encofrado (i/habilitación de madera) p/ losas de fondo-base de m2 1.40 29.52 41.33
buzón,cámara,caja
Acero estruc.trabaj.p/losa de fondo-base de buzón.cámara,caja(costo kg 32.00 3.76 120.32
prom.i/desp.)
m2 8.00 24.58 196.64
Tarrajeo con impermeabilizante para estructuras hidráulicas
Concreto f'c 175 kg/cm2 /losa fondo-base de buzones,cámaras,cajas m3 0.80 281.20 224.96
(Cemento P-I)
m2 7.20 45.09 324.65
Muros de ladrillo king kong de arcilla de soga con mortero 1:4 x 1,5 cm

Costo unitario directo por : und 907.896

PARTIDA: Construcción tanque de agua provisional de 4 m3 para la obra

DESCRIPCION DEL RECURSO UNIDAD CANTIDAD PRECIO S/. PARCIAL S/.

Encofrado (i/habilitación de madera) p/ losas de fondo-base de m2 1.80 29.52 53.14
buzón,cámara,caja
Acero estruc.trabaj.p/losa de fondo-base de buzón.cámara,caja(costo kg 53.00 3.76 199.28
prom.i/desp.)
m2 14.40 24.58 353.952
Tarrajeo con impermeabilizante para estructuras hidráulicas
Concreto f'c 175 kg/cm2 /losa fondo-base de buzones,cámaras,cajas m3 1.30 281.20 365.56
(Cemento P-I)
m2 10.30 45.09 464.43
Muros de ladrillo king kong de arcilla de soga con mortero 1:4 x 1,5 cm

Costo unitario directo por : und 1436.355

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

PARTIDA: Puerta de 3,00 m x 2,40 m y cerco provisional complementario

DESCRIPCION DEL RECURSO UNIDAD CANTIDAD PRECIO S/. PARCIAL S/.

und 18.50 14.7 271.95
Panel pintado 1,20x2,40 m de triplay 4mm bastidor 2"x2" y 2"x3"
und 1.00 104.94 104.94
Puerta de madera 3,00 m x 2,40 m para campamento, incl. Pintado

Costo unitario directo por : und 376.89

PARTIDA: Construcción provisional para comedores y dormitorios

DESCRIPCION DEL RECURSO UNIDAD CANTIDAD PRECIO S/. PARCIAL S/.

Lámpara tipo incandescente de 50 W und 210.00 0.21 44.1
Salida c/cable de TW 2,50 mm +d PVC SAP DN 20 und 32.00 18.13 580.16
Puerta de madera 1,00-1,20m x 2,40m para campamento, incluye und 92.00 49.09 4516.28
pintado
und 228.00 14.70 3351.60
Panel pintado 1,20x2,40 m de triplay 4mm bastidor 2"x2" y 2"x3"
Cobertura de plancha asbesto cemento para m2 882.97 5.51 4865.1647
campamento(COMEDOR)
Cobertura de plancha asbesto cemento para m2 2426.05 5.51 13367.54
campamento(DORMITORIO)
Piso de 2" concreto f'c 140 kg/cm2 de 4 cm + pulido con mortero 1:2 x 1 m2 2426.05 29.48 71519.95
cm

Costo unitario directo por : und 98244.7942

PARTIDA: Construcción de sistema de abastecimiento de agua

DESCRIPCION DEL RECURSO UNIDAD CANTIDAD PRECIO S/. PARCIAL S/.

Obra de captacion de agua m 733.00 6.77 4962.41
Tuberia de PVC SAP D= 4" m 733.00 8.92 6538.36
Pegamento para tubo de PVC 1/4 galón und 12.00 31.95 383.4
Cinta selladora teflón und 21.00 1.23 25.83
Unión de PVC presión-rosca DN 15 mm und 54.00 0.59 31.86
Tee PVC unión rosca DN 15 mm und 41.00 1.31 53.71
Codo de PVC UR 45° DN 15 mm und 36.00 0.92 33.12
m 420.00 22.19 9319.8
Tuberia de PVC SAP D= 1"

Costo unitario directo por : und 21348.49

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

PARTIDA: Construcción de sistema de desague

DESCRIPCION DEL RECURSO UNIDAD CANTIDAD PRECIO S/. PARCIAL S/.

Obra de captacion de agua m 352.00 6.77 2383.04
Tuberia de PVC SAP D= 4" m 352.00 8.92 3139.84
Pegamento para tubo de PVC 1/4 galón und 36.00 31.95 1150.2
Cinta selladora teflón und 21.00 1.23 25.83
Unión de PVC presión-rosca DN 15 mm und 28.00 0.59 16.52
Tee PVC unión rosca DN 15 mm und 14.00 1.31 18.34
Codo de PVC UR 45° DN 15 mm und 12.00 0.92 11.04

Costo unitario directo por : und 6744.81

VALOT UNITARIO VALOR TOTAL

DESCRIPCIÓN UND. CANTIDAD
S/. / UND. S/.
COMEDOR m2 882.97 96.12700171 84877.26

DORMITORIO m2 2426.05 38.49039777 93379.6295

ANÁLISIS DE COSTOS GENERALES

DURACIÓN DE LA OBRA (AÑOS) :

VALOT UNITARIO VALOR TOTAL

ITEM DESCRIPCIÓN UND. CANTIDAD
S/. / UND. S/.
1.00 CAMPAMENTO
1.01 Oficina m2 524.20 28.43 14904.13
1.02 Almacenes m2 591.50 10.28 6081.63
1.03 Talleres m2 507.00 7.68 3891.45
1.04 Caseta de Vigilancia m2 89.80 9.17 823.83
1.05 Comedor m2 882.97 24.20 21367.54
1.06 Sericios Higiénicos m2 321.80 29.45 9478.71
1.07 Parqueo de vehículos m2 6907.32 1.89 13045.12
1.08 Dormitorios m2 2426.05 26.42 64102.61
1.09 Zona de Recreacion del personal m2 898.29 14.68 13186.90
1.10 Área de despacho de combustible m2 237.39 6.51 1545.50
TOTAL 13386.32 148427.40
MONTO ASIGNADO A LA OBRA 0.25 37106.85
MOVILIZACIÓN Y DEMOVILIZACIÓN DE CAMPAMENTO m2 13386.32 0.20 29685.48
ARMADO Y DESARMADO 25.00 334658.03
MONTO TOTAL DE CAMPAMENTO S/. 549877.76

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

6. DISEÑO DE TECHOSP PARA EL CAMPAMENTO

6.1. DIMENSIONES DEL TIJERAL PARA ALMACEN Y LABORATORIO

L= 12
β= 2
H= 2
α= 0.32175055 18.4349488
F= 12 m
L= 33.68 m
Perímetro 91.36 m2
Altura 4.00 m

METRADO

CANTIDAD UNIDAD NUMERO DE TIJERALES TOTAL COSTO POR ML PRECIO TOTAL

39.673 M 13 515.74747 5.6 2888.18585

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

6.2. DIMENSIONES DEL TIJERAL PARA COCINA Y COMEDOR

L= 12.12
β= 2.02
H= 2.02
α= 0.32175055 18.4349488
F= 12.12 m
L= 20.32 m
Perímetro 64.88 m2
Altura 3.50 m
METRADO

CANTIDAD UNIDAD NUM ERO DE TIJERALES TOTAL COSTO POR M L PRECIO TOTAL

40.090 M 9 360.807 5.600 2020.516

6.3. DIMENSIONES DEL TIJERAL PARA DORMITORIO

L= 3.11
β= 0.51833333
H= 0.52
α= 0.32175055 18.4349488
F= 3.11 m
L= 9.76 m
Perímetro 25.74 m2
Altura 2.00 m

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

METRADO

CANTIDAD UNIDAD NUM ERO DE TIJERALES TOTAL COSTO POR M L PRECIO TOTAL

8.800 M 5 44.00111 5.6 246.40622

6.4. DIMENSIONES DEL TIJERAL PARA OFICINAS

L= 8.88
β= 1.48
H= 1.48
α= 0.32175055 18.43494882
F= 8.88 m
L= 17.08 m
Perímetro 51.92 m2
altura 3.5 m

METRADO

CANTIDAD UNIDAD NUM ERO DE TIJERALES TOTAL COSTO POR M L

28.838 M 7 201.866 5.600

PRESUPUESTO TOTAL PARA COSNTRUCCION DE TIJERAL

LUGAR TOTAL COSTO ml PRECIO

Almace/Lab 515.7474732 S/. 5.60 S/. 2,888.19
Cocina/Comedor 360.8065024 S/. 5.60 S/. 2,020.52
Dormitorio 1144.028868 S/. 3.30 S/. 3,775.30
Oficina de taller 113.8662946 S/. 5.60 S/. 637.65
Oficinas 201.8655316 S/. 4.00 S/. 807.46
Taller de Mecanica 233.9536512 S/. 5.60 S/. 1,310.14
TOTAL S/. 11,439.25

TOTAL S/. 11,439.25

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

7. ABASTECIMIENTO DE AGUA Y ALCANTARILLADO

DOTACIÓN: Se entiende por dotación la cantidad de agua que se asigna para cada
habitante y que incluye el consumo de todos los servicios que realiza en un día medio
anual, tomando en cuenta las pérdidas. Se expresa en litros.

El caudal de diseño se evaluara teniendo en cuenta el número de habitantes y la dotación

en el campamento.

LINEAS DE CONDUCION:

Para el cálculo de la línea de conducción se ha utilizado la fórmula de Hazen y Williams, la

misma que nos ha permitido calcular a partir del caudal requerido, el diámetro de la tubería
y el coeficiente de rugosidad, determinar el gradiente hidráulico en cada uno de los tramos
existentes y proyectados.

LINEAS DE CONDUCCION

DATOS:

POBLACIÓN 354 hab

DOTACIÓN 150 l/hab/dia
Qp 0.615 l/seg
Qmax. Diario 0.799 l/seg
Qmax. Horario 1.536 l/seg
Qmax. max 1.997 l/seg
Q Conducción 0.999 l/seg

CALCULO:

C 150.000 pie(1/2)/seg
hf 22.091 m/km
DIAMETRO 1.51 pulg
DIAMETRO
1 1/2" pulg
COMERCIAL
VELOCIDAD 0.446 m/s
VELOCIDAD MEDIA 0.869 m/s

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

LINEAS DE ADUCCION

CÁLCULO:

C 150 pie(1/2)/seg
hf 15.8 m/km
DIAMETRO 1.90 pulg

DIAMETRO COMERCIAL 2" pulg

VELOCIDAD 0.47 m/s

VELOCIDAD MEDIA 0.84 m/s

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

SISTEMA DE DISTRIBUCION DE AGUA POTABLE ( SISTEMA ABIERTO)

Demanda
AMBIENTE LARGO(m) ANCHO (m) CANT. AREA (m2) Dot (L/m2) de agua
parcial
OFICINAS 17.08 8.66 1 147.913 6 887.477
LABORATORIOS 12.12 8.41 1 101.929 6 611.575
COMEDORES 20.32 12.12 1 246.278 40 9851.136
LAVADO DE VEH. Y EQU. 20.5 9.69 1 198.645 2 397.290
TANQUES DE AGUA 30.87 27.99 1 864.051 6 5184.308
TALLERES MECANICO Y DE
MANTENIMIENTO
15.29 17.68 3 810.982 6 4865.890

AREA VERDE / JARDINES 5 5 1 25.000 2 50.000

LAV.,BAÑOS,DUCHAS 12 5.61 1 67.32 340 22888.8
TOTAL 44736.475

CÁLCULO:

Q diseño 0.518 l/seg

VELOCIDAD 2.48 m/seg
DIAMETRO 25 mm
DIAMETRO 1 pulg
COMPROBANDO 1 pulg

SISTEMA DE ALCANTARILLADO

CÁLCULO:
DIAMETRO 2 pulg

CALCULO DE COSTOS DE TUBERIA Y EXCAVACION

TUBERIA DISTANCIA T. DIAMETRO

CONDUCCION 679.17 m 1 1/2" pulg
ADUCCION 316.34 m 2" pulg
REDES 105.70 m 1 pulg
ALCANTARILLA 70.56 m 2 pulg

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

PARTIDA MEDIDA P.U. CANTIDAD TOTAL

EXCAV.C/I A MAQ. T.N."C"
S/.
HASTA 1.0 P/TUB. D=1/2"- m 2.61 679.17
1 1/2" 1,772.63

EXCAV.C/I A MAQ. T.N."C"

HASTA 1.0 P/TUB. D=2"-3"
m 2.61 316.34 S/. 825.65

EXCAV.C/I A MAQ. T.N."C"

HASTA 1.0 P/TUB. D=1/2"- m 2.61 105.70 S/. 275.88
1 1/2"

EXCAV.C/I A MAQ. T.N."C"

HASTA 1.0 P/TUB. D=2"-3"
m 2.61 70.56 S/. 184.16

TUBERIA PVC CLASE 10 SP S/.

P/AGUA FRIA D=1 1/2"
m 15.41 135.83
2,093.20

TUBERIA PVC CLASE 10 SP S/.

P/AGUA FRIA D=2"
m 16.94 63.27
1,071.76

TUBERIA PVC CLASE 10 SP

P/AGUA FRIA D=1"
m 13.45 21.14 S/. 284.33

TUBERIA PVC CLASE 10 SP S/.

P/AGUA FRIA D=2"
m 75.81 14.11
1,069.83

DISEÑO DE CAMPAMENTO
 “UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ”
FACULTAD DE INGENIERIA CIVIL
CAMINOS II

8. MOVIMIENTO DE TIERRAS

MOVIEMIENTO DE TIERRAS
AREA DE TERRENO 16345.26

PUNTO COTA H
A 3266.6 1.9 m
B 3265.5 0.8 m
C 3265.2 0.5 m
D 3264.7 0 m
PROMEDIO 3265.8625 1.0125 m

VOLUMEN 11486.8851 m3
V. RELLENO 0 m3
V. CORTE 5743.44255 m3

EXPLANACIÓN DE TERRENO
UNID METRADO P.U PARCIAL
LIMPIEZA m2 5743.44255 2.8 16081.6391
NIV. Y COMP. m2 11486.8851 3.61 41467.6552
TOTAL 57549.2943

DISEÑO DE CAMPAMENTO
