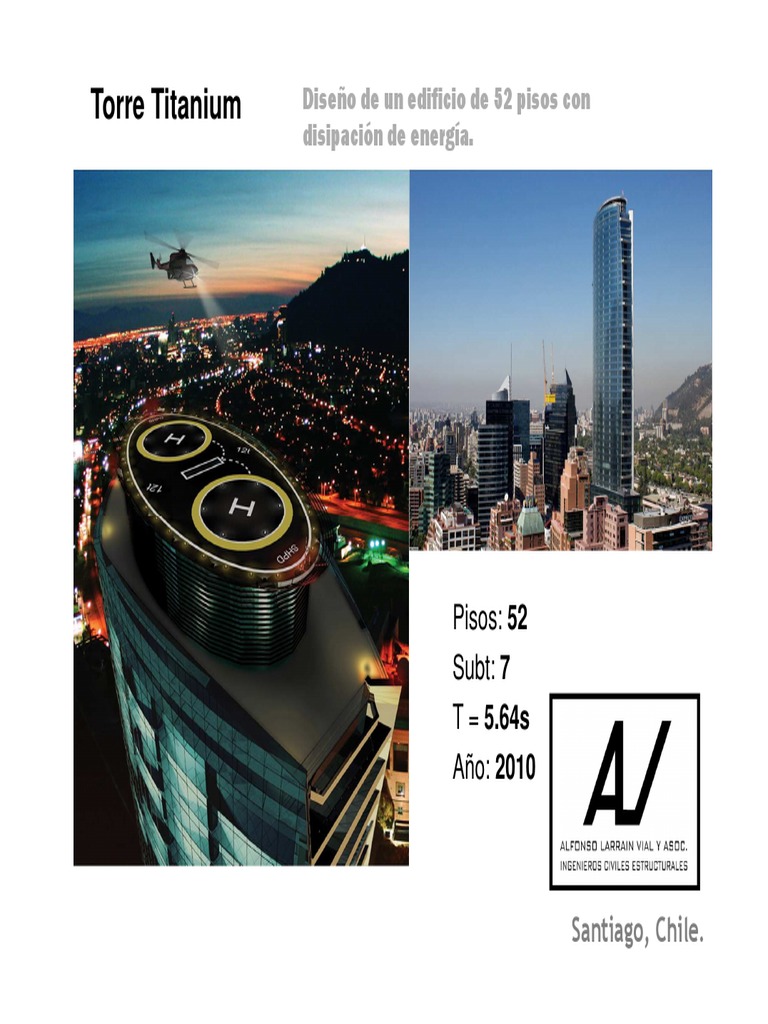

Torre Titanium Diseño de un edificio de 52 pisos con

disipación de energía.

Pisos: 52
Subt: 7
T = 5.64s
Año: 2010

Santiago, Chile.
Titanium es el segundo edificio más alto construido en
Chile en la actualidad.
Torre Titanium

Para uso comercial y oficinas con

plantas libres de 1350 a 1950 m²
Torre Titanium
Torre Titanium

US $120 Millones

SUPERFICIE 190 METROS

130.000m²

CONSTRUCCION 52 PISOS
Enero’07 – Sep’09 +7 SUBTERRANEOS
Torre Titanium
Torre Titanium
Torre Titanium
Torre Titanium
Torre Titanium
Torre Titanium
 PROPIEDAD: Inmobiliaria Titanium S.A.
Torre Titanium
ARQUITECTURA: SENARQ S.A. Abraham Senerman

CONSTRUCTORA: SENARCO S.A.

CÁLCULO: ALFONSO LARRAIN Y ASOCIADOS

ASESOR INTERNACIONAL DE CÁLCULO

JOSEPH COLACO, CBM ENGINEERS

REVISIÓN DE CÁLCULO
TOMAS Y MARIO GUENDELMAN

INGENIERIA DISIPADORES ENERGIA

JUAN CARLOS DE LA LLERA, SIRVE

TUNEL DE VIENTO RDWI ANEMOS (Londres)

MECANICA DE SUELOS HECTOR VENTURA

REV. MEC. DE SUELOS ISSA KORT

ASESOR SISMOLOGICO RODOLFO SARAGONI

MODELACIÓN ENERGÉTICA INTEGRAL INGENIEURE

(Alemania)

ASCENSORES EDGETT WILLIAMS CONSULTING GROUP

(USA)
Torre Titanium

Estructuración Piso Tipo

Torre Titanium

Materiales

Hormigón de fundaciones, muros, losas H40-90C (f’c = 35 Mpa) y

H60-90C (f’c = 55 Mpa)
Acero para hormigón armado A630-420H
Perfiles Acero A270 ES
Perfiles tubulares ASTM A53
Pernos y anclajes A42-23
Soldadura para acero A42-27ES E 70 11
Soldadura para acero A37-24ES E 60 11
Torre Titanium
Torre Titanium
Losa de fundación

Vigas de Losa de
Fundación Fundación H40
300/320 H60 e = 200 cm.

≈ 4000 m3 de Elementos
Hormigón Verticales
Torre Titanium
Torre Titanium
Torre Titanium
Torre Titanium: Muros Bajantes
Torre Titanium: Muros Bajantes
Torre Titanium: Pilares y muros confinados

Características

– Espesores de muros fijos

(70 cm) y variables

– Dimensiones de pilares
ochavados variables según
piso y posición
Torre Titanium: Pilares y muros confinados
Torre Titanium: Pilares y muros confinados
Torre Titanium: Ferro concreto
Torre Titanium: Ferroconcreto
Torre Titanium: Ferroconcreto
 Torre Titanium: Columnas

Columnas de hormigón armado

revestidas de acero
 Torre Titanium: Columnas

Permitieron construir hasta

15 metros de altura sin
alzaprimas adicionales.
Torre Titanium: Columnas
Torre Titanium: Hall de Acceso
Torre Titanium
Torre Titanium
Torre Titanium: Losa de Trancamiento – e = 30 - 40cm

Losa de trancamiento
(transferencia de corte)
Torre Titanium: Vigas Pretensadas
Torre Titanium: Vigas Pretensadas
Torre Titanium

Losetas prefabricadas
Torre Titanium: Losetas prefabricadas
Torre Titanium: Losetas prefabricadas
Torre Titanium: Grúa Trepante
Torre Titanium: Grúa Trepante
Torre Titanium

Los modelos estructurales se

desarrollaron en
ETABS 8 de CSI.

Vigas
Dinteles
Muros
Muros-Marco
Pilares
Losas
Cargas
Solicitaciones
Torre Titanium: Disipadores Sísmicos
 Torre Titanium: Disipadores Sísmicos

Para la dirección transversal se

propusieron disipadores metálicos.

Se escogieron dispositivos UFP por

su buen comportamiento en ensayos.
Y
Tienen adecuada capacidad
de transferencia de corte. Y

Modelo experimental de disipador UFP sometido a corte

Torre Titanium: Control de Deformaciones

Reducción de deformaciones
entre un 20% y 45% (Drifts)
Torre Titanium: Control de Deformaciones

Para la dirección longitudinal se

propuso usar masa sintonizada:
X
Las masas serían dos bloques de 441Ton
(44m² en planta y 3m de altura).

X
Torre Titanium: Control de Deformaciones

Como alternativa al AMS se proponen

disipadores metálicos UFP.
X

X
Torre Titanium: Control de Deformaciones
Torre Titanium: Control de Deformaciones

Disipadores de 72 placas en
diagonales .

Se reducen los drifts

hasta un 30%.

Sismo Melipilla NS en la dirección X

Torre Titanium: Control de Deformaciones

Se optó finalmente por usar

45 disipadores metálicos en la
intersección de diagonales de acero.

20 en dirección longitudinal
25 en dirección transversal

Se lograría reducir hasta un 40%

de los desplazamientos de entrepiso
en la dirección transversal.
Torre Titanium: Solicitaciones de Viento

RWDI – Tunel de Viento

Características
- Empresa: RWDI
- Ubicación: Londres, Inglaterra
- Modelo: Escala 1:400
- Se tomaron datos estadísticos de velocidades de viento, entregados por
Dirección de Aeronáutica Civil. Aeropuerto Arturo Merino Benitez
- Modelo incluye estructuras a 480 mts. a la redonda
- Resultados incluyen momento torsor no considerado en la NCh. 432 Of. 71
- RWDI entrega 24 combinaciones de estados puros considerando las
direcciones y magnitudes del viento en Santiago
Torre Titanium: Solicitaciones de Viento
Torre Titanium:
Solicitaciones de Viento

Las presiones en la cara

oeste varían entre 150 y
250 kgf/m².
Torre Titanium:
Solicitaciones de Viento

Las succiones en la cara

oeste varían entre 150 y
400 kgf/m².
Torre Titanium
Torre Titanium
Torre Titanium
Torre Titanium
Torre Titanium
Torre Titanium
Torre Titanium

Alfonso Larraín Vial

ALV Ingenieros
