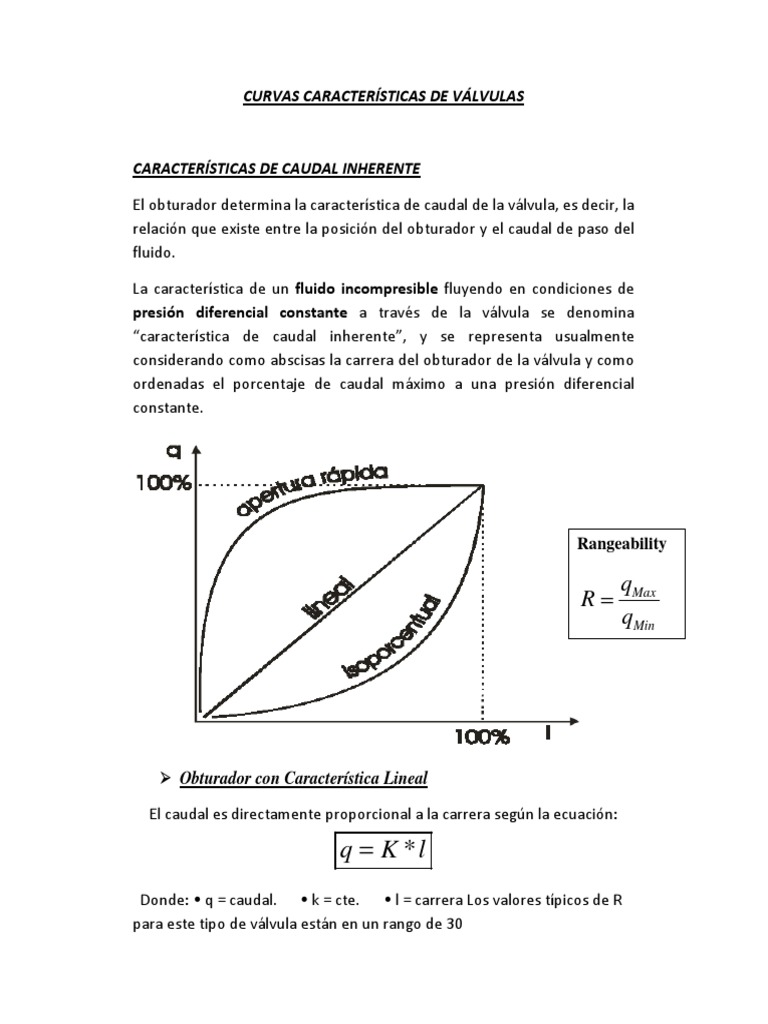

CURVAS CARACTERÍSTICAS DE VÁLVULAS

CARACTERÍSTICAS DE CAUDAL INHERENTE

El obturador determina la característica de caudal de la válvula, es decir, la

relación que existe entre la posición del obturador y el caudal de paso del
fluido.

La característica de un fluido incompresible fluyendo en condiciones de

presión diferencial constante a través de la válvula se denomina
“característica de caudal inherente”, y se representa usualmente
considerando como abscisas la carrera del obturador de la válvula y como
ordenadas el porcentaje de caudal máximo a una presión diferencial
constante.

Rangeability

qMax
R=
qMin

Obturador con Característica Lineal

El caudal es directamente proporcional a la carrera según la ecuación:

q = K *l
Donde: • q = caudal. • k = cte. • l = carrera Los valores típicos de R
para este tipo de válvula están en un rango de 30

Obturador con Característica Isoporcentual.
En el obturador con característica isoporcentual, cada incremento en
porcentaje de carrera del obturador produce un incremento porcentual
igual en el caudal

dq
= a*q Donde: q = caudal a pérdida de carga constante.
dl (1)
• l = carrera, • a = cte.

Trabajando la ecuación (1) tenemos:

dq dq
= a * dl → ∫ = a * ∫ dl → ln q = a * l + c
q q

→ q = e al * e c → q = b * e al (2)

a y b = ctes
l = 0 → q = qmin = b

qmax
l = 1 → q = qmax = b * e a → qmax = qmin * e a → = ea
qmin
Reemplazando en (2)

l l
q  q q q 
q = qmin *  max  → = min *  max 
 qmin  qmax qmax  qmin 

q 1
= * Rl
qmax R
Los valores típicos de rangeabilidad para este tipo de válvula están en un
rango de 30 a 50.

El término de isoporcentual deriva del hecho que, por cada incremento

porcentual de la carrera de la válvula, se produce el mismo incremento
porcentual del caudal.

Ej.: 20% de la carrera caudal: 5 m3/h, un incremento del 1% conduce a

5,05 m3/h.

80% de la carrera caudal: 45 m3/h, un incremento del 1% conduce a

45,45 m3/h.

Notar que la proporción se ha mantenido, no obstante el incremento en

los respectivos caudales son bastante distintos, 50 litros/h en el primer
caso y 450 litros/h en el segundo.
CARACTERÍSTICAS DE CAUDAL EFECTIVAS.

Cuando las válvulas trabajan en condiciones reales, la presión diferencial

(Δp) a través de ellas cambia cuando varía su apertura, por lo que la curva
real que relaciona la carrera con el caudal se aparta de las características
de caudal inherentes ya vistas y se genera una nueva curva que recibe el
nombre de característica de caudal efectiva o característica de válvula
instalada.

En la gráfica, puede verse que la diferencia entre la presión de impulsión

de la bomba y la pérdida de carga de la tubería corresponden a la
pérdida de carga absorbida por la válvula, y ésta aumenta al disminuir el
caudal.

“una misma válvula instalada en procesos diferentes, presentará curvas

efectivas distintas”.

Se define “r” como:

 ∆p ( producido por la valvula totalmente abierta )
r=
∆p delsistema (linea + valvula totalmente abierta )

“r” dependerá del tamaño relativo de la válvula en relación a la tubería.

Diámetro de la válvula > r >

Resistencia de la tubería > r<

Un depósito en el que se mantiene constante el nivel y una línea que

descarga a través de la válvula a la atmósfera
Para modelar el circuito se asumirá que la resistencia hidráulica de la
línea se concentra en un elemento en serie la válvula. La caída de presión
dinámica total, suma de la caída de presión en la válvula y de la caída de
presión en el elemento será:

H1 H1
r= =
H H1 + H 2

Reemplazando el ∆p en función del caudal tanto para la válvula como

para la cañería y teniendo en cuenta la característica inherente para
válvula

Se obtiene la expresión de Caudal efectivo ( qe) en función de caudal

inherente ( qi ) y “r”.
 1
qe =
r
1− r +
qi 2

Las familias de curvas obtenidas se muestran en la figura

CONCLUSIÓN:

Vemos que a medida que la pérdida de carga disponible para la válvula

disminuye y por lo tanto aumenta la pérdida de carga en la tubería, r se
hace más pequeño y con ello la válvula lineal se aproxima a una quick
opening y la válvula isoporcentual a una lineal

r ≥ 0.50 ⇒ valvula lineal

r ≤ 0.35 ⇒ valvula isoporcentual
