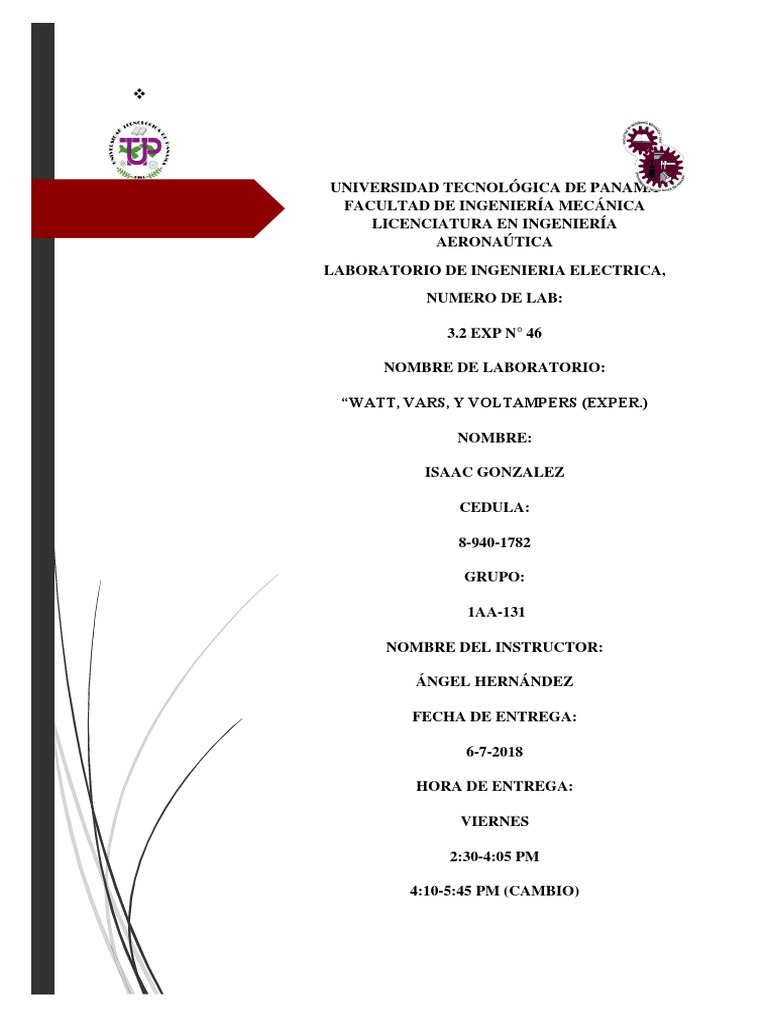

UNIVERSIDAD TECNOLÓGICA DE PANAMÁ

FACULTAD DE INGENIERÍA MECÁNICA
LICENCIATURA EN INGENIERÍA
AERONAÚTICA
LABORATORIO DE INGENIERIA ELECTRICA,
NUMERO DE LAB:

3.2 EXP N° 46

NOMBRE DE LABORATORIO:

“WATT, VARS, Y VOLTAMPERS (EXPER.)

NOMBRE:

ISAAC GONZALEZ

CEDULA:

8-940-1782

GRUPO:

1AA-131

NOMBRE DEL INSTRUCTOR:

ÁNGEL HERNÁNDEZ

FECHA DE ENTREGA:

6-7-2018

HORA DE ENTREGA:

VIERNES

2:30-4:05 PM

4:10-5:45 PM (CAMBIO)
  OBJETIVO

Aplicar en el laboratorio los conocimientos adquiridos en el aula acerca de potencia

trifásica.

 Determinar la potencia aparente, real y reactiva de los circuitos trifásicos.

 Aprender a calcular el factor de potencia en circuitos trifásicos.

 INTRODUCCION

Potencia en Sistemas Trifásicos

Un sistema trifásico se puede considerar como la asociación (en estrella o triangulo) de
tres sistemas monofásicos.

Sea Vi , Ii (i = 1,2,3) los valores eficaces respectivos de la tensión entre fase y el neutro
de un sistema trifásico equilibrado, en tensiones e intensidades, en el que existe un desfase
𝜑 entre Vi e Ii .
Z12 = Z23 = Z31 = Z
Sistema equilibrado
cosφ12 = cosφ23 = cosφ31 = cosφ
En un sistema trifásico, para calcular la potencia de cada fase, aplicaremos las mismas
expresiones que para un sistema monofásico.
Estas expresiones serán:
Potencia activa: en cada fase la potencia activa se calculará:

La potencia activa P se medirá en Watio (W).

Potencia reactiva:- La potencia reactiva se calculará para cada fase usando la
expresión:

La potencia reactiva Q se medirá en Voltamperios reactivos (VAr).

Potencia aparente: Igualmente, la potencia aparente se calculará para cada fase:

La unidad de medida es el Voltamperio (VA).

Las potencias totales en un sistema trifásico serán:

Si se trata de un sistema equilibrado, el cálculo de la potencia se simplifica bastante

al ser iguales las tensiones, intensidades y ángulos de fase:

Instrumentos y equipos

Módulo de punto de alimentación EMS 8821

( 0 120 / 208V / 3∅ )
Módulo de medición de c-a EMS 8426
( 250 / 250 / 250 V)
Módulo de medición de ca EMS 8425
( 0.5 / 0.5 / 0.5 A)
ANEXO #1

1. Ver los problemas, respuestas y conexiones en el Anexo#1.

a) Use los Módulos EMS de inductancia, fuente de alimentación, y medición c-a,

para conectar el circuito en ESTRELLA que se ilustra en la Figura 46-1. Use una
sección sencilla de inductancia para cada una de las cargas L1 , L2 y L3 . No conecte
al neutro de la inductancia al neutro de la fuente de alimentación.

Figura 46-1.

b) Ajuste cada sección de inductancia a una reactancia a 300 ohms.

c) Conecte la fuente de alimentación y ajústela a 208V c-a.

d) Mida y anote los voltajes y las corrientes de las tres cargas inductivas L1 , L2 y L3 .

E1 = 120 V c−a I1 = 0.41 A c−a

E2 = 120 V c−a I2 = 0.42 A c−a

E3 = 120 V c−a I3 = 0.41 A c−a

Calculados
𝑉𝐿í𝑛𝑒𝑎 = √3𝑉𝐹𝑎𝑠𝑒 𝑉 =𝐼×𝑅
208 120
𝐸1 = = 𝟏𝟐𝟎𝑽 𝐼1 = = 0.4𝐴
√3 300
208 120
𝐸2 = = 𝟏𝟐𝟎𝑽 𝐼2 = = 0.4𝐴
√3 300
208 120
𝐸3 = = 𝟏𝟐𝟎𝑽 𝐼3 = = 0.4𝐴
√3 300
e) Reduzca el voltaje a cero y desconecte la fuente de alimentación.

f) ¿Están más o menos bien balanceados los voltajes y las corrientes?

Si.

g) ¿Cuál es el valor medio de la corriente de línea?

0.41A + 0.42A + 0.41A

Ilinea =
3

Ilinea = 0.413 A

Calculado
(0.4 + 0.4 + 0.4)
𝐼𝑚𝑒𝑑𝑖𝑜 =
3
𝐼𝑚𝑒𝑑𝑖𝑜 = 𝟎. 𝟒𝑨

h) ¿Cuál es el valor del voltaje de línea a línea?

Elinea a linea = 207.85 V

i) Calcule la potencia reactiva de cada una de las cargas inductivas.

E1 x I1 = 49.2 var (L1 )

E2 x I2 = 50.4 var (L2 )
E3 x I3 = 49.2 var (L3 )
Calculado (𝑬 × 𝑰)
𝐿1 = 120 × 0.4 = 𝟒𝟖𝑽𝑨𝑹
𝐿2 = 120 × 0.4 = 𝟒𝟖𝑽𝑨𝑹
𝐿3 = 120 × 0.4 = 𝟒𝟖𝑽𝑨𝑹

j) Calcule la potencia reactiva total trifásica, usando la suma de (i).

varL1 + varL2 + varL3 = 148.8 var

k) Calcule la potencia reactiva total trifásica, utilizando los valores de línea tomados
de (g) y (h).

Elinea a linea x Ilinea x √3 = 148.68var

 Calculado

48 + 48 + 48 = 𝟏𝟒𝟒𝑽𝑨𝑹

l) ¿Coincide la potencia reactiva total encontrada en (j) con la potencia total

encontrada en (k)?

Sí, porque son cargas balanceadas.

2. Ver los problemas, respuestas y conexiones en el Anexo#1.

a) Use las secciones individuales del módulo EMS de Resistencia para agregar una
resistencia en serie con cada uno de las cargas inductivas, como se indica en la
Figura 46-2. No conecte el neutro del Módulo de resistencia con el neutro de la
fuente de alimentación.

Figura 46-2.

b) Ajuste la sección de resistencia a 400 ohms, cuidado que cada sección de

inductancia se mantenga a una reactancia de 300 ohms.

c) Conecte a la fuente de alimentación y ajústela a 208V c-a.

d) Mida y anote las corrientes de líneas y los voltajes aplicados a cada una de las
cargas inductivas L1 , L2 y L3 .

E1 = 67 V c−a E2 = 67 V c−a
 E3 = 68 V c−a I2 = 0.23 A c−d

I1 = 0.24 A c−d I3 = 0.24 A c−d

Calculado

𝐸𝐿2 = 0.24(300) 120

𝐸𝐿2 = 𝟕𝟐𝑽 𝐼1 = = 0.24𝐴
500
𝐸𝐿2 = 0.24(300)
𝐸𝐿2 = 𝟕𝟐𝑽 120
𝐼2 = = 0.24𝐴
𝐸𝐿3 = 0.24(300) 500
𝐸𝐿3 = 𝟕𝟐𝑽 120
𝐸𝑅1 = 0.24(400) 𝐼3 = = 0.24𝐴
500
𝐸𝑅1 = 𝟗𝟔𝑽
𝐸𝑅2 = 0.24(400) 𝑍 = √4002 + 5002
𝐸𝑅2 = 𝟗𝟔𝑽 𝑍 = 500Ω
𝐸𝑅3 = 0.24(400)
𝐸𝑅3 = 𝟗𝟔𝑽

e) Reduzca el voltaje a cero y desconecte la fuente de alimentación. Vuelva a

conectar cada uno de los voltímetros, como se indica en la Figura 46-3.

Figura 46-3.

f) Conecte la fuente de alimentación y ajústela a 208V c-a.

g) Mida y anote el voltaje aplicado a cada carga resistiva 𝑅1 , R 2 y R 3 .

E4 = 95 V c−a

E5 = 95 V c−a
 E6 = 95 V c−a

h) Reduzca el voltaje a cero y desconecte la fuente de alimentación.

i) Calcule la potencia real total disipada en las tres resistencias utilizando los
resultados de (d) y (g).

E4 162 x 0.24 = 38.88 W

E5 162 x 0.23 = 37.26 W
E6 163 x 0.24 = 39.12 W

Total de potencia trifasica real = 115.26 W

Calculado (𝑬 × 𝑰)
𝑃1 = 96𝑉 × 0.24 = 𝟐𝟑. 𝟎𝟒𝑾
𝑃2 = 96𝑉 × 0.24 = 𝟐𝟑. 𝟎𝟒𝑾
𝑃3 = 96𝑉 × 0.24 = 𝟐𝟑. 𝟎𝟒𝑾
𝑃𝑇 = 23.04 + 23.04 + 23.04
𝑷𝑻 = 𝟔𝟗. 𝟏𝟐𝑾

j) Calcule la potencia reactiva total en los tres inductores, utilizando los resultados
de (d).

E1 67 x I1 0.24 = 16.08 var

E2 67 x I2 0.23 = 15.41 var
E3 68 x I3 0.24 = 16.32 var
Total de potencia trifasica real = 47.81 var
Calculado (𝑬 × 𝑰)
𝐿1 = 72 × 0.24 = 𝟏𝟕. 𝟑𝑽𝑨𝑹
𝐿2 = 72 × 0.24 = 𝟏𝟕. 𝟑𝑽𝑨𝑹
𝐿3 = 72 × 0.24 = 𝟏𝟕. 𝟑𝑽𝑨𝑹
𝑄𝑇 = 17.3 + 17.3 + 17.3
𝑸𝑻 = 𝟓𝟐𝑾

k) Calcule el total de la potencia aparente trifásica utilizando los resultados de (i) y

(j).

(115.26 W)2 + (47.81 var)2 = 15570.7 (VA)2

Total de potencia aparente trifasica 3ϕ = 374.35 VA

 Calculado
𝑊 + 𝑉𝐴𝑅 2 = 𝑉𝐴2
2

69.122 + 522 = 7481.57𝑉𝐴2

√69.122 + 522 = 86.5𝑉𝐴

l) Calcule la potencia aparente trifásica total, mediante la fórmula:

Elinea a linea x Ilinea x √3 = 31.14 var

Calculado

𝐸𝑙í𝑛𝑒𝑎 𝑎 𝑙í𝑛𝑒𝑎 × 𝐼𝑙í𝑛𝑒𝑎 × 1.73 = 𝑉𝐴

𝑆 = 208𝑉 × 0.24𝐴 × 1.73 = 𝟖𝟔. 𝟒𝑽𝑨

m) ¿Concuerdan bastante bien el valor de la potencia aparente total encontrado en

(k), con el total determinado en (l)?

Si.

n) Calcule el factor de potencia utilizando las potencias totales real y aparente

trifásicas:

115.26 W
fp = = 0.93
124.38 VA

Calculado
69.2𝑊
𝐹𝑃 =
86.5𝑉𝐴
𝑭𝑷 = 𝟎. 𝟖

 ANEXO #2
1. Un motor trifásico toma una corriente de 10 amperes en una línea de 440 volts,
siendo su factor de potencia del 80 por ciento.
a) Calcule la potencia aparente:
S3ϕ = √3 ∗ VL ∗ IL

S3ϕ = √3(440V)(10A)
S3ϕ = 7621.02 VA
b) Calcule la potencia real:
 P
fp =
S
P = S ∗ fp
P = (7621.02 VA)(0.8)
P = 6096.82 W
2. Un transformador trifásico entrega 120kVA a una carga trifásica, siendo 2400V el
voltaje de línea a línea.
a) Calcule la corriente por línea:
S3ϕ = √3 ∗ VL ∗ IL
S3ϕ
IL =
√3 ∗ VL
120kVA
IL =
√3(2400V)
IL = 28.87 A

 CONCLUSIÓN

Como se trata de un sistema trifásico y se quiere calcular su potencia se puede utilizar

las fórmulas del sistema monofásico con la diferencia de que se le agregara a la
formula la raíz cuadrada de tres.
La potencia trifásica se comprueba que son iguales al sumar las tres potencias
(reactivas o aparentes), y comparar con el valor de la multiplicación entre la corriente
de línea, el voltaje de línea y por la raíz cuadrada de tres.
Como se trata de un sistema equilibrado el cálculo de la potencia se simplifica
bastante al ser iguales las tensiones e intensidades.
El factor de potencia se da gracias a que en las bobinas y los condensadores provocan
un desfase entre la tensión y la intensidad del circuito, este se da solo en el caso de la
corriente alterna.
