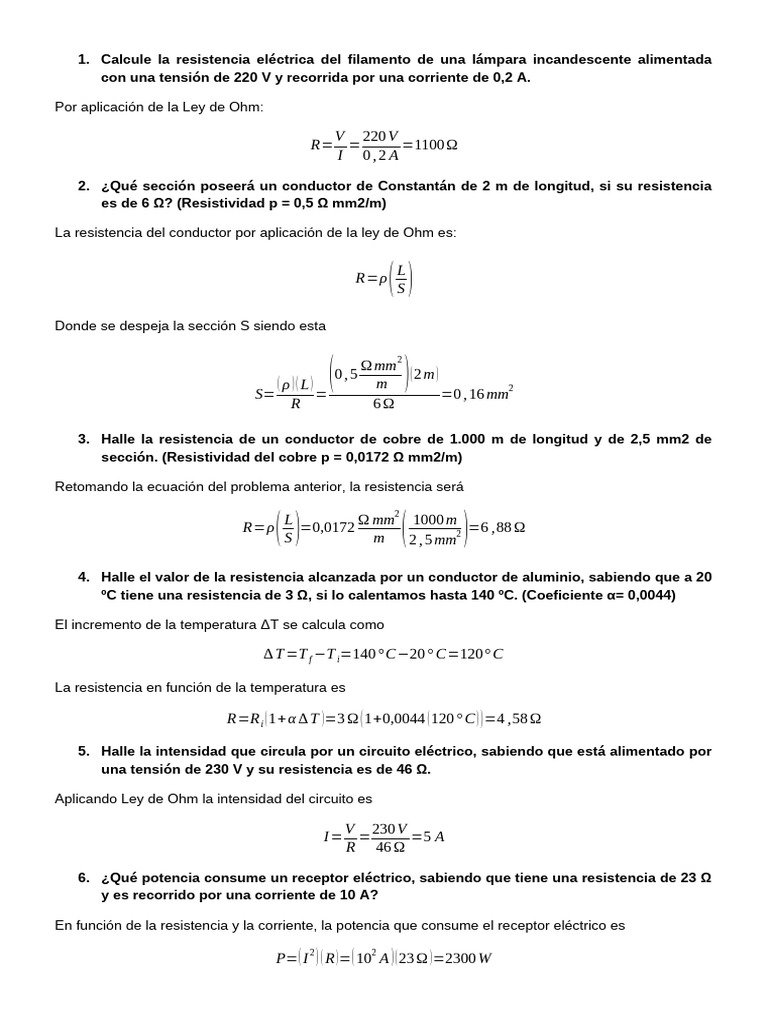

1.

Calcule la resistencia eléctrica del filamento de una lámpara incandescente alimentada

con una tensión de 220 V y recorrida por una corriente de 0,2 A.

Por aplicación de la Ley de Ohm:

V 220 V
R= = =1100Ω
I 0,2 A

2. ¿Qué sección poseerá un conductor de Constantán de 2 m de longitud, si su resistencia

es de 6 Ω? (Resistividad p = 0,5 Ω mm2/m)

La resistencia del conductor por aplicación de la ley de Ohm es:

R=ρ ( LS )
Donde se despeja la sección S siendo esta

( )
2
Ω mm
0,5 (2 m)
( ρ )( L ) m 2
S= = =0 , 16 mm
R 6Ω

3. Halle la resistencia de un conductor de cobre de 1.000 m de longitud y de 2,5 mm2 de

sección. (Resistividad del cobre p = 0,0172 Ω mm2/m)

Retomando la ecuación del problema anterior, la resistencia será

() ( )
2
L Ω mm 1000 m
R=ρ =0,0172 2
=6 ,88 Ω
S m 2 , 5 mm

4. Halle el valor de la resistencia alcanzada por un conductor de aluminio, sabiendo que a 20

ºC tiene una resistencia de 3 Ω, si lo calentamos hasta 140 ºC. (Coeficiente α= 0,0044)

El incremento de la temperatura ΔT se calcula como

∆ T =T f −T i=140 ° C−20 ° C=120° C

La resistencia en función de la temperatura es

R=R i ( 1+ α ∆ T )=3 Ω ( 1+0,0044 ( 120 ° C ) ) =4 ,58 Ω

5. Halle la intensidad que circula por un circuito eléctrico, sabiendo que está alimentado por
una tensión de 230 V y su resistencia es de 46 Ω.

Aplicando Ley de Ohm la intensidad del circuito es

V 230 V
I= = =5 A
R 46 Ω

6. ¿Qué potencia consume un receptor eléctrico, sabiendo que tiene una resistencia de 23 Ω
y es recorrido por una corriente de 10 A?

En función de la resistencia y la corriente, la potencia que consume el receptor eléctrico es

P=( I 2 ) ( R )=( 102 A ) ( 23 Ω )=2300 W

 7. ¿Qué cantidad de calor producirá una estufa eléctrica de 1.250 W de potencia, si funciona
durante una hora y treinta minutos?

El tiempo se convertirá a unidad de segundos

t=90 min=5400 s

El calor producido por aplicación de la Ley de Joule se calcula como

Q= ( 0 ,24 ) ( P )( t )=( 0 , 24 )( 1250 W )( 5400 s )=1620000 J =1620 kJ

8. Se instala un horno eléctrico de 2.760 W de potencia a 230 V de tensión, utilizando

conductores de 6 mm2 de sección. ¿Cuánto valdrá la densidad de corriente en los
mencionados conductores?

Se comenzara calculando la intensidad de la corriente

P 2760 W
I= = =12 A
V 230 V

Luego la densidad de corriente se calcula como

I 12 A 2
δ= = =2 A /mm
S 6 mm2

9. Un local comercial tiene instalado un climatizador monofásico de 15 kW a 230 V con un

cos φ= 0,9. Admitiendo una densidad de corriente en la línea instalada de 4,5 A/mm2 ¿Qué
sección normalizada tienen los conductores?

Al ser una instalación de sistema monofásico, la potencia activa se calcula como

P= (V )( I ) cos φ

Y despejando de la ecuación anterior la intensidad de corriente esta es

P 15000 W
I= = =7 , 25 A
( V ) cos φ ( 230 V ) 0 , 9

Entonces la sección de los conductores debe ser

I 7 ,25 A 2
S= = =1 , 6 mm
δ A
4,5 2
mm

Se adopta una sección normalizada de 1,5 mm2

10. La potencia de una cocina eléctrica es de 3,5 kW. Se quiere saber si será suficiente con
una base de enchufe de 25 A para conectarla a una red de 220 V.

Se calculará la intensidad de corriente que produce la instalación

P 3500 W
I= = =15 , 91 A
V 220 V

Como su valor es mucho menor al admitido por el enchufe de 25 A, puede conectarse.

11. La placa de características de una plancha eléctrica indica IN= 4 A y PN = 500 W ¿Cuánto
vale la resistencia interna?
Se calcula la tensión

P 500W
V= = =125 V
I 4A

La resistencia interna en el aparato es

V 125 V
R= = =31 ,25 Ω
I 4A

12. Un horno eléctrico tiene una potencia de 700 W con una resistencia interna de 69 Ω.
¿Cuánto deberá valer la tensión de trabajo para que funcione correctamente?

Con la siguiente ecuación para la potencia

2
V
P=
R

La tensión necesaria para que el horno funcione correctamente puede calcularse como

V = √ ( P ) ( R )= √ ( 700 W )( 69 Ω ) =220V

13. Una secadora está conectada a una red monofásica de 230 V, la intensidad nominal es de
15 A con un cos φ = 0,9. Si la potencia transformada en calor es de 2.485 W. ¿Cuál es su
rendimiento?

Se calcula la potencia absorbida monofásica como

Pa= ( V )( I ) cos φ=( 230 V ) (15 A ) 0 , 9=3105 W

El rendimiento porcentual es

η=
( )
Pu
Pa
100 %=
2485 W
3105 W ( )
100 %=80 , 03 %

14. La placa de características de un motor trifásico indica: Tensión nominal 400 V,

intensidad nominal 10A y cos φ =0.8. Sabiendo que su potencia 4710W, calcular:

a) Potencia Absorbida

Al ser trifásica la potencia se calcula como

Pa= √ 3 ( V ) ( I ) cos φ= √ 3 ( 400 V )( 10 A ) 0 , 9=6235 , 4 W

b) Rendimiento

η=
( )
Pu
Pa
100 %= (
4710 W
6235 , 4 W
100 %=75 ,54 %)
15. Las pérdidas totales en el motor trifásico de una fresadora se elevan a 740 W. Si la tensión
de alimentación es de 400 V, el cos φ = 0,85 y la potencia mecánica en el eje es de 15 CV,
calcular:

a) Intensidad que toma de la red

La potencia mecánica (útil) se convierte a Watt

 736 W
Pu=15 CV =11040 W
1CV

Con la potencia perdida y la potencia útil se calcula la potencia absorbida como

Pa=P p+ P u=740 W +11040 W =11780 W

Por lo tanto, la intensidad de la toma de la red es

Pa= √ 3 ( V ) ( I ) cos φ

Pa 11780 W
I= = =20 A
√3 ( V ) cos φ √3 ( 400 V ) 0 , 85
b) Rendimiento

η=
( )
Pu
Pa
100 %=
11040W
11780W (
100 %=93 ,72 % )
16. Disponemos de varias lámparas antiguas de 60 W y 115 V y queremos utilizarlas en una
instalación cuya tensión nominal es de 230 V. Calcule:

a. ¿Cuántas lámparas hay que montar en serie para que no se fundan?

La cantidad de lámparas en serie se deduce de la relación entre la tensión nominal y la tensión de las
lámparas

VN 230 V
N ° de lamparas= = =2lamparas
V lampara 115 V

b. Intensidad que recorrerá el circuito.

La intensidad de la corriente será

Plampara 60 W
I= = =0 , 52 A
V lampara 115 V

c. Potencia total del circuito.

La potencia total del circuito será la suma de la potencia de cada lampará

Pt =P1+ P2=60 W +60 W =120 W

d. ¿Cuánto vale la resistencia total del circuito?

2
V
P=
R
2 2
V lampara ( 115 V )
R= = =220 , 42Ω
P 60 W

La resistencia equivalente es

Req =R1 + R2=220 , 42Ω+ 220 , 42Ω=440 , 84 Ω

 17. Conectamos una resistencia variable en serie con un receptor eléctrico de 20 Ω de
resistencia. Si la tensión del circuito es de 240 V, calcule:

a. Valores de la resistencia para que la intensidad valga 5 A y 10 A.

Para que la intensidad valga 5 A, la resistencia total es

V 240 V
Rt = = =48Ω
I 5A

Conociendo el valor de la resistencia conectada, la resistencia variable será

R v =Rt −R=48Ω−20 Ω=28 Ω

Para que la intensidad valga 10 A, la resistencia total es

V 240 V
Rt = = =24 Ω
I 10 A

Conociendo el valor de la resistencia conectada, la resistencia variable será

R v =Rt −R=24 Ω−20 Ω=4 Ω

b. Potencia absorbida de la red con intensidades de 5 A y 10 A

Para intensidad de 5 A, la potencia absorbida de la red es

Pa= ( V )( I )=( 240 V ) ( 5 A )=1200 W

Para intensidad de 10 A, la potencia absorbida de la red es

Pa= ( V )( I )=( 240 V ) ( 10 A )=2400 W

18. Dos resistencias de 2 Ω y 6 Ω se conectan en paralelo y se alimentan con una batería de

12 V. Calcule:

a) Resistencia equivalente.

En paralelo la resistencia total del circuito es

( R1 ) ( R2 ) ( 2Ω )( 6 Ω )
Rt = = =1 , 5 Ω
R1 + R2 2Ω +6 Ω

b) Intensidad total que entra en el circuito.

V 12 V
I= = =8 A
R 1 , 5Ω

c) Intensidades por cada rama.

V 12 V
I 1= = =6 A
R 1 2Ω
 V 12 V
I 2= = =2 A
R2 6 Ω

d) Potencia de cada resistencia.

P1=( V ) ( I 1 )=( 12 V ) ( 6 A )=72 W

P2=( V ) ( I 2 )=( 12 V ) ( 2 A )=24 W

e) Potencia total cedida por la batería.

Pt =( V ) ( I ) =( 12V ) ( 8 A )=96 W

19. El circuito mixto de la figura se conecta a una red de 240 V de tensión. Si las resistencias
tienen los valores R1 = 16 Ω, R2 = 40 Ω, R3 = 10 Ω y R4 = 50 Ω.

Calcule:

a) Resistencia total del circuito.

Se obtiene el equivalente del paralelo entre R2 con R3 y R4

( R 2 )( R 3 + R4 ) ( 40Ω )( 10 Ω+50 Ω )
R2−4 = = =24 Ω
R2 + R3 + R 4 40 Ω+10 Ω+50 Ω

La resistencia será entonces la suma en serie de R1 con el paralelo calculado anteriormente

Rt =R1 + R2−4 =16 Ω+24 Ω=40 Ω

b) Intensidad total.

V 240 V
I= = =6 A
R t 40 Ω

c) Desglose de tensiones.

La tensión en R1 es

V 1=( I ) ( R1 )=( 6 A )( 16 Ω )=96 V

Se calcula la tensión en el paralelo R2-4

V 2=( I ) ( R2−4 ) =( 6 A ) ( 24 Ω ) =144 V

 d) Intensidad que circula por cada receptor

V 2 144 V
I 2= = =3.6 A
R2 40 Ω

La corriente I3 por Ley de Kirchoff de nodos es

I 3=I −I 2=6 A−3.6 A=2 , 4 A

e) Potencia total del circuito

Pt =( V ) ( I ) =( 240V )( 6 A )=1440 W

20. En el circuito de la siguiente figura todas las resistencias están en ohmios, I = 16A. V1 = -
34V, V2 = 4V, V3 = 10V.

Calcule,

a) Sin cambiar la geometría del circuito, plantear las ecuaciones de malla considerando las
intensidades positivas en el sentido de las agujas del reloj. Las mallas ya tienen número
I1, I2, I3.

b) Sin cambiar la geometría del circuito, plantear las ecuaciones de nodo considerando las
intensidades salientes del nodo positivas. Los nodos ya tienen nombre: VA, VB, VC.

c) Resolver el circuito como se desee y hacer un balance de potencias de todos los

elementos.

d) Calcular el equivalente de Thévenin entre los puntos A y B.

e) Calcular la intensidad de cortocircuito entre los puntos A y B.
