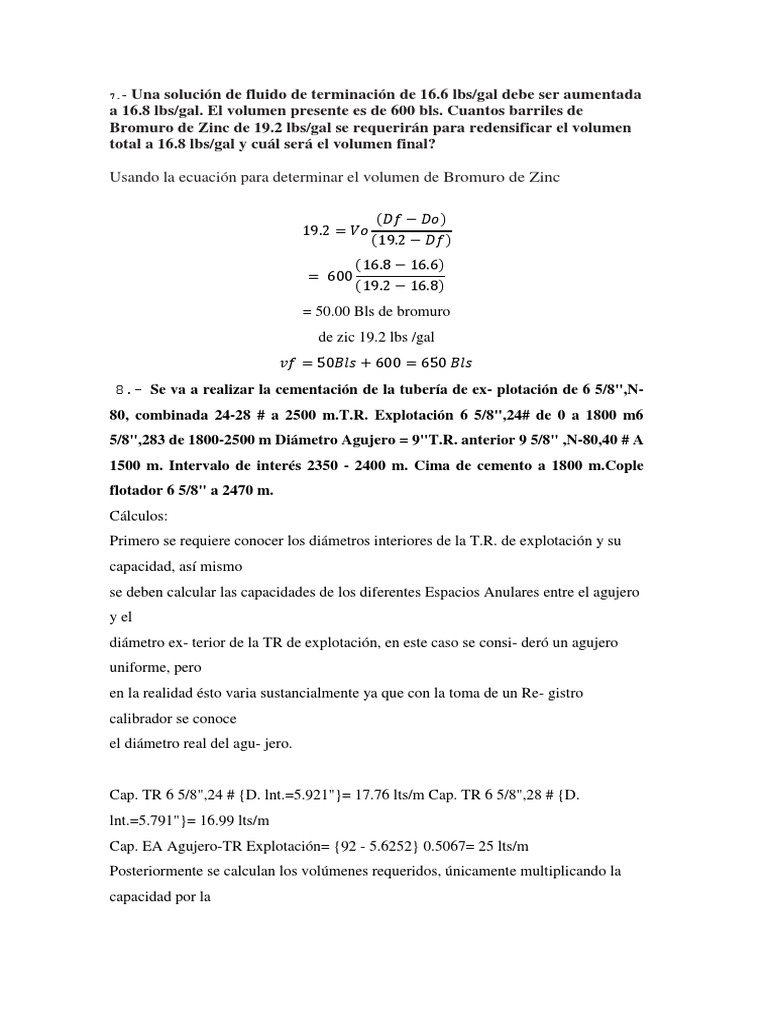

7.-Una solución de fluido de terminación de 16.

6 lbs/gal debe ser aumentada

a 16.8 lbs/gal. El volumen presente es de 600 bls. Cuantos barriles de
Bromuro de Zinc de 19.2 lbs/gal se requerirán para redensificar el volumen
total a 16.8 lbs/gal y cuál será el volumen final?

Usando la ecuación para determinar el volumen de Bromuro de Zinc

(𝐷𝑓 − 𝐷𝑜)
19.2 = 𝑉𝑜
(19.2 − 𝐷𝑓)
(16.8 − 16.6)
= 600
(19.2 − 16.8)
= 50.00 Bls de bromuro
de zic 19.2 lbs /gal
𝑣𝑓 = 50𝐵𝑙𝑠 + 600 = 650 𝐵𝑙𝑠
8.- Se va a realizar la cementación de la tubería de ex- plotación de 6 5/8",N-
80, combinada 24-28 # a 2500 m.T.R. Explotación 6 5/8",24# de 0 a 1800 m6
5/8",283 de 1800-2500 m Diámetro Agujero = 9"T.R. anterior 9 5/8" ,N-80,40 # A
1500 m. Intervalo de interés 2350 - 2400 m. Cima de cemento a 1800 m.Cople
flotador 6 5/8" a 2470 m.
Cálculos:
Primero se requiere conocer los diámetros interiores de la T.R. de explotación y su
capacidad, así mismo
se deben calcular las capacidades de los diferentes Espacios Anulares entre el agujero
y el
diámetro ex- terior de la TR de explotación, en este caso se consi- deró un agujero
uniforme, pero
en la realidad ésto varia sustancialmente ya que con la toma de un Re- gistro
calibrador se conoce
el diámetro real del agu- jero.

Cap. TR 6 5/8",24 # {D. lnt.=5.921"}= 17.76 lts/m Cap. TR 6 5/8",28 # {D.

lnt.=5.791"}= 16.99 lts/m
Cap. EA Agujero-TR Explotación= {92 - 5.6252} 0.5067= 25 lts/m
Posteriormente se calculan los volúmenes requeridos, únicamente multiplicando la
capacidad por la
pro- fundidad, es importante mencionar que existen libros y/o manuales de las
diferentes compañías
de servicio en donde viene especificadas las características de todas las TR y en ellos
vienen los
datos de las capaci- dades de TR'S y diferentes espacios anulares por bl/ m ó gal/pie

Vol. Desplaz. 24" = 17.76 x 1800 m. = 31968 lts = 201 bls

Vol. Desplaz. 28" = 16.99 x 670 m. = 11383 lts = 71.6 bls

Vol. Total desplaz. Al cople flotador = 43321 lts =

272.6 bls

Vol. Lechada EA= 25 lts/m {2500 - 1800 m} = 19600 lts = 123 bls

Vol. Lechada TR 6 5/8"= 30 m x 16.99 lts/m = 509.7 lts = 3.2 bls

Vol. Total lechada cemento = 20109.7 lts = 126.2 bls

Vol. Bache limpiador = 25 lts/m x 100 m = 2500 lts = 16 bls

Vol. Bache separador = 25 lts/m x 30 m = 750 lts = 5bls

Calcular el peso que debe observarse en el indicador de peso al introducir 2,000 mts.
de T.P 2 7/8", J-55,6.5 lbs/pie o 9.67 kg/m con un lodo de 1.40 grs/cm3.
FF = 1- = 1- = 0.821
Peso de la T.P en el aire = 2,000 x 9.67 = 19,340 Kgr= 19.34 toneladas
Peso de laT.P en el aire x Factor de Flotación = Peso de la TP dentro del pozo
19,340 x 0.821 = 15,878.14 Kgs
Peso de la TP dentro del pozo = 15, 878.14 Kgs.
9.- Determinar la resistencia a la presión de colapso de la siguiente tubería:

Diámetro Grado Punto de Peso Diámetro

Externo cedencia Interno
 (D) (Yx) (d)
(pg) 1000(lb/pg2) Lbpie (pg)
7 N 80 23 6.276

Solucion:
Calculando el tango de esbeltez (r) para determinar la formula a utilizar de acuerdo al
tipo de colapso:
𝐷
𝑟 = ( ) … (1)
𝑡

Calculando el espesor (pg):

𝐷−𝑑 7 − 6.276
𝑡= = = 0.362(𝑝𝑔)
2 2

Sustituyendo en (1):
𝐷 7
𝑟=( )=( ) = 19.33
𝑡 0.362

Considerando la tubería N-80 cuyo rango calculado es de 19.33 y de acuerdo a la tabla

1 es de colapso plástico.
La fórmula para calcular la presión de colapso plástico mínima es:

𝐴 𝑙𝑏
𝑃𝑐𝑝𝑙𝑎𝑠𝑡𝑖𝑐𝑜 = 𝑌𝑥 [ − 𝐵] − 𝐶 [ 2 ] … . (2)
𝐷 𝑝𝑔
(𝑡)

Donde:
Yx: Esfuerzo de cedencia
D: Diámetro externo (pg)
t: Espesor (pg)

𝐴 = 2.8762 + 0.10679 ∗ 10−5 𝑌𝑥 + 0.21301 ∗ 10−10 𝑌𝑥2 − 0.53132

∗ 10−16 𝑌𝑥3 … . (3)

𝐵 = 0.026233 + 0.50609 ∗ 10−6 𝑌𝑥 … . (4)

𝐶 = −465.93 + 0.030867𝑌𝑥 − 0.10483 ∗ 10−7 𝑌𝑥2 + 0.36989 ∗ 10−13 𝑌𝑥3 … . (5)

Sustituyendo en (3):

𝐴 = 2.8762 + (0.10679 ∗ 10−5 ∗ 80000) + (0.21301 ∗ 10−10 ∗ 800002 )

− (0.53132 ∗ 10−16 ∗ 800003 ) = 3.07

Sustituyendo en (4):
 𝐵 = 0.026233 + (0.50609 ∗ 10−6 ∗ 80000) = 0.0667

Sustituyendo en (5):

𝐶 = −465.93 + (0.030867 ∗ 80000) − (0.10483 ∗ 10−7 ∗ 800002 )

+ (0.36989 ∗ 10−13 ∗ 800003 ) = 1955.27

Sustituyendo en (5):

𝐶 = −465.93 + (0.030867 ∗ 80000) − (0.10483 ∗ 10−7 ∗ 800002 )

+ (0.36989 ∗ 10−13 ∗ 800003 ) = 1955.27

Sustituyendo en (2):

3.07 𝑙𝑏
𝑃𝑐 = 80000 [ − 0.0667] − 1955.27 = 5414.36 [ 2 ]
19.33 𝑝𝑔

La presión de colapso mínima para que una tubería de grado N-80 7” falle es de 5,414.36
(lb/pg2).

10.- Suponga que se requiere colocar un tapón de ce- mento que cubra de 4,300 a
4,100 m para aislar el intervalo de 4,175-4,150 m. Se usarán 50 sacos de cemento
clase G al 30 % en peso de arena sílica por saco de cemento; se utilizará como
bache espaciador agua dulce que cubrirá un espacio de 200 m lineales por arriba
de la cima de cemento.
Se tienen como datos adicionales:
a) El rendimiento de la lechada de cemento es de51.9 l/sc.
b) La cantidad de agua requerida por saco es de 29 l/ sc.
c) La densidad de la lechada será de 1.87 gr./cc.
d) Diámetro interior de la TR de 7 5/8", de 39 lbs/pie de 6.625 pg.
e) Diámetro interior de la TR de 5 pg de 4. 276 pg.
f) Diámetro interior de la tubería de trabajo o de per- foración de 3.5 pg de 2.992 pg.
Longitud 3,480 m.
g) Diámetro interior de la tubería de 2 7/8 pg de 2.256 pg. longitud 820 m.
Solución:
1. Como primer paso se requiere calcular la capaci- dad de cada una de las
tuberías, para lo cual se emplean las siguientes fórmulas
Donde:
Ditp.- Diámetro interior de la TP (Tubería de perfora- ción) (pg)
Detp.- Diámetro exterior de la TP(pg)
Ditr.- Diámetro interior de la TR (Tubería de revesti- miento) (pg)
Captp.- Capacidad de la tubería TP(l/m) Cape.a..- Capacidad del espacio anular (l/m)
Aplicando las ecuaciones (1) y (2), tenemos:
a) Capacidad de la TP de 2 7/8 pg igual a 2.578 l/m.
b) Capacidad de TP de 3.5pg = 4.536 l/m.
c) Capacidad de la TR de 5 pg igual a 9.26 l/m.
d) Capacidad del espacio anular entre TR de 5 pg y TP de 2 7/8 pg igual a 5.076 l/m.
2. El cálculo del volumen de los baches espaciadores se realiza multiplicando la
capacidad de la tubería por la longitud del bache, en este caso:
Volumen del 1er bache de 200m lineales (espacio anular entre TP de 2 7/8 y TR de
5pg) igual a 200x5.076=1015.2 l
Volumen del segundo bache espaciador de 200 m lineales (interior de la TP de 2 7/8
pg) igual a 200x2.578=515.6 l
Volumen total de los baches espaciadores de 1530.8 l.

12.- Calcúlese el costo estimado de una bomba de acero dúctil

para entregar 1 430 gpm con una carga diferencial de

77 ft-lbf/lb. Se especifica una bomba con carcasa dividida

horizontalmente (HSC) para 3 550 rpm. La densidad

relativa del líquido es de 0.952.

Para Q = 1 430 gpm y H = 77 ft-lbf/lb, el parámetro

para el tamaño de la bomba es S = (1 430) m =

12 550.

La correlación de costo básico se obtiene con la tabla

1:
c B = exp[8.3949 - 0.6019(ln 12 550) +

O.O519(ln 12 550)2] = $1 536

El factor de tipo de diseño para una bomba de una etapa,

HSC, de 3 550 rpm se calcula con la correlación correspondiente

en la tabla 1:

F, = exp[0.0632 + 0.2744(1n 12 550) -

O.O253(1n 12 550)2] = 1.491

Para hierro dúctil, F,, = 1.15 (Tabla III).

El costo de la bomba con la placa de base y el acoplamiento

es:

c, = (1 536)(1.491)(1.15) = $2 630

13.- Para calcular el costo del motor, primero se calcula el

caballaje al freno requerido:

Densidad, p = (0.952)(8.33) = 7.93 lb/gal

Eficiencia: sp = - 0 . 3 1 6 + 0.24015(ln 1 4 3 0 ) -

O.O1199(ln 1 430)2 = 0.796.

Potencia: PB = (7.93)(1 430)(77)/(33 000)(0.796) =

33.2 hp.

Se requiere un motor de 40 hp y su costo se calcula

con la correlación aplicable de la tabla IV. Supóngase que

se necesita un motor de 3 600 rpm totalmente encerrado,

enfriado por ventilador

Inc,

= expt3.8544 + 0.8331 (In 40) + O.O2399(1n 40)2]

= $1 410

Entonces, el costo real de la bomba incluido el motor

es:
$2.630 + $1 410 = $4 040.
El costo de una bomba similar se puede calcular
con los datos de Pikulik y Díaz” después del ajuste de
precios de 1976 a 1979 con el uso del Chemical Engineering
Pumps and Compressors Index, como $2 600
(270.0/220.9) = $3 180.
