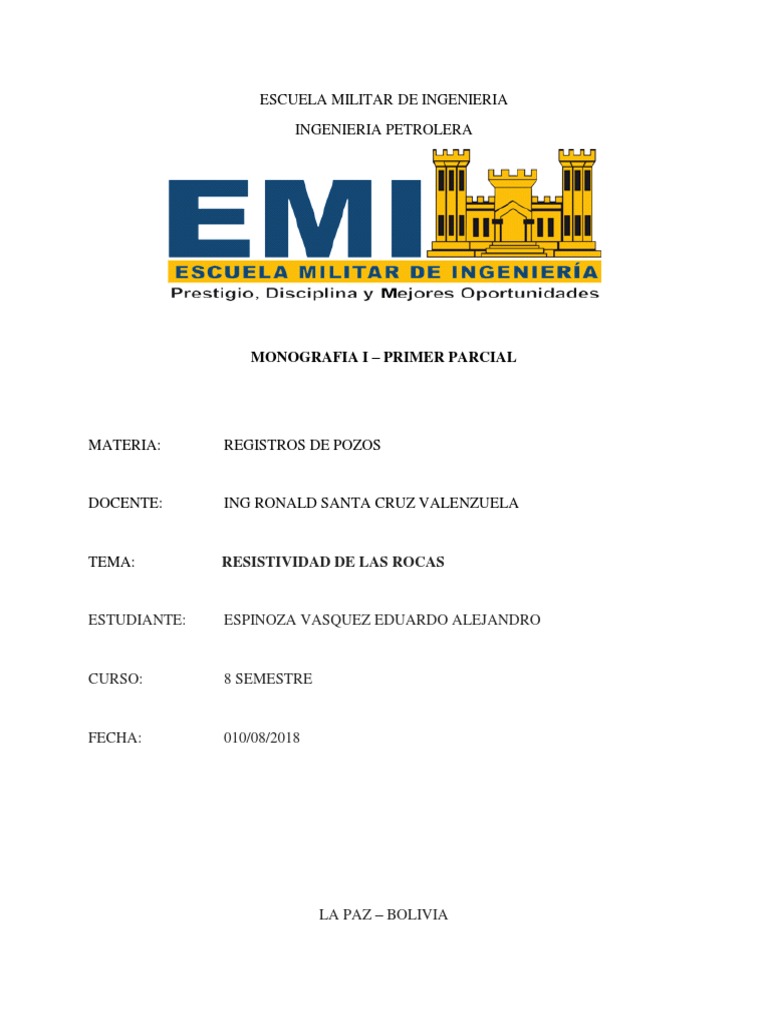

ESCUELA MILITAR DE INGENIERIA

INGENIERIA PETROLERA

MONOGRAFIA I – PRIMER PARCIAL

MATERIA: REGISTROS DE POZOS

DOCENTE: ING RONALD SANTA CRUZ VALENZUELA

TEMA: RESISTIVIDAD DE LAS ROCAS

ESTUDIANTE: ESPINOZA VASQUEZ EDUARDO ALEJANDRO

CURSO: 8 SEMESTRE

FECHA: 010/08/2018

LA PAZ – BOLIVIA
1. INTRODUCCION

Una de las grandes limitantes que se tiene en la industria petrolera es la poca certeza que se tiene
de lo que está en subsuelo, es por esto que se requieren muchas herramientas que nos darán una
idea que lo que estamos atravesando, una de estas herramientas son los registros de pozo que
consisten en generar una perturbación en la cara de la formación que se está atravesando y analizar
la respuesta que esta genera, se tienen diferentes tipos de registro y uno de ellos es mediante
corriente eléctrica, el cual se basa en analizar la resistividad que tiene la formación para así poder
compararla con una base de datos y estimar el tipo de roca que es o el tipo de fluido que contiene
la roca.

Es por esto que en el siguiente trabajo se hablará de la resistividad y conductividad de las rocas,
mencionando cuales son las características fundamentales de estas y cómo se comportan estas en
función a un campo eléctrico, se hará mención a la ley de ohm y se enfocará toda la investigación
en base a los criterios establecidos por esta ley. Se mencionará los distintos tipos de formación que
se presentan usualmente en subsuelo y se analizará cómo se comporta este material en relación a
una onda eléctrica.

Para una correcta comprensión del trabajo se decidió analizar por partes es decir detallando los
conceptos de manera individual para después analizarlos como un conjunto, nos basaremos en
informes y experimentos que hicieron otros autores para complementar la información.

A continuación se desarrollará el trabajo de acuerdo a lo mencionado.

2. OBJETIVO

Obtener información de resistividad de las rocas, mediante información teórica para tener una
mejor comprensión en registros de pozos.

3. DESALLORO

3.1 Resistividad

La Resistividad es la propiedad más importante. Se define como la resistencia medida en

Ohmios entre dos caras opuestas de un cubo de material con dimensiones unitarias es Decir
determina la cantidad de la corriente, que pasa por una roca al aplicar una diferencia potencial
específica. Si llamamos R a la resistencia L a la longitud S al área de las caras la Resistividad ρ
viene dada como:

𝑅𝑆
ρ=
𝐿

La unidad para ρ es el Ohmio-metro (Ωm).

La ley fundamental en que se basa toda la geoelctrica es la Ley de Ohm mediante la cual se
relaciona el potencial Eléctrico V Tensión o Voltaje con la Intensidad de corriente I la Resistencia
R del medio por el cual circula la corriente. (Caseres, 2016)

𝑉 = 𝐼𝑅

En función a esto se realizó varios experimentos con diferentes tipos de rocas obteniendo los
siguientes resultados:
Los minerales son:

 Conductores buenos con una 𝑟 < 1 Ωm

 Conductores intermedios con una 𝑟 = 1 − 100 Ωm
 Conductores pobres con una 𝑟 > 100 Ωm

La tabla mostrada previamente se la realizo mediante muestras de laboratorio, sometiendo a la

muestra a campos eléctricos y recolectando la información en función a picos, lo que nos mostraba
el grado de resistividad de cada roca, sin embargo cabe recalcar que estos resultados pueden
cambiar drásticamente dependiendo el fluido que se encuentre en la muestra, (Caseres, 2016)

3.2 Conductividad

La conductividad es la inversa de la Resistividad. La conductividad es una característica presente

en las rocas de silicato fundido, en el agua salada caliente que se encuentra de forma natural al
interior de aquellas. Se distinguen dos clases de conductividad:

 La metálica o electrónica que es la que tienen todos los materiales metálicos que pueden
transportar electrones como la pirita la galena el Sulfuro de cobre la magnetita etc.
 La electrol6tica es la que se presenta en minerales y rocas aislantes arenas (cuarzosas o
areniscas) que conducen la electricidad a través del agua de impregnación que llena los
poros. En este caso la corriente se da por circulación de iones la conductividad es función
de la cantidad de agua de sales ionizadas disueltas en ella. concretamente dependerá de los
siguientes factores:
1. De la proporción en volumen de huecos o factor de porosidad.
2. De la disposición geométrica de los poros o factor de formación.
3. De la proporción en que los poros están llenos de agua o factor de Saturación.
4. De la resistividad del agua que contiene, dependiente a su vez de las sales disueltas.

La conductividad de las rocas depende fuertemente de los fluidos que contenga. En efecto puede
demostrarse que rocas constituidas por minerales semi-aislantes como el cuarzo, feldespato, se
tornan conductores cuando sus poros están saturados de humedad. En las arenas conglomerados
barros gravas etc. depende más del fluido (electrolito) que llena sus poros que de los minerales que
la constituyen. (EcuRed, 2002)
3.3 factores que afectan la resistividad

Los factores que determinan la resistividad eléctrica de una roca son los siguientes:

 Porosidad
 Composición química del agua que llena los espacios porosos de la roca como su salinidad
por ejemplo.
 Conductividad de los granos minerales aun que en la mayoría de los casos es un factor
mucho menos importante en comparación a los dos factores anteriores.

En las rocas porosas situadas encima del nivel del agua subterránea en una profundidad somera del
subsuelo y en las rocas situadas en profundidades tan altas que todos los espacios porosos están
cerrados por la presión litológica la corriente se mantiene en forma de la conducción electrónica y
ocurre adentro de los granos minerales. En estas condiciones la resistividad eléctrica depende de
las verdaderas propiedades microscópicas de la roca.

En el caso de las rocas cuyos espacios porosos están saturados con fluidos la resistividad electrica
de la roca depende en primer lugar de la resistividad de los fluidos. El mecanismo conductivo
principal es electrolítico. (Caseres, 2016)

4. CONCLUSIONES

Una vez realizado el trabajo se llegó a la conclusión que para tener una correcta interpretación de
registros se deben tener en cuenta muchos factores, ya que no siempre se tendrán los datos
esperados debido al tipo de fluido que se encuentre dentro de la roca, por ejemplo podemos tener
una roca muy conductora en función a sus minerales pero saturada con petróleo lo cual disminuirá
su conductividad, sin embargo teniendo en cuenta que las acumulaciones de hidrocarburos se
encuentran a una profundidad considerable, estas se encontraran saturadas ya sea por petróleo, gas
o agua, por lo que los datos obtenidos mostraran el comportamiento del fluido como tal y no de la
formación.

Por otro lado para analizar la conductividad de la roca debemos estar en la cara de la formación, es
decir que los registros solo servirán cuando ya estemos perforando y no antes de realizar la
perforación.
5. BIBLIOGRAFIA

Caseres, D. (08 de Abril de 2016). SCRIBD. Obtenido de

https://www.scribd.com/doc/307384515/resistividad-y-conductividad-de-las-rocas

EcuRed. (12 de Octubre de 2002). EcuRed. Obtenido de

http://www.ecured.cu/Geoelectricidad#La_conductividad

Garcia, J. A. (15 de Noviembre de 2013). AF asi funciona. Obtenido de

http://www.asifunciona.com/electrotecnia/ke_ley_ohm/ke_ley_ohm_1.htm
