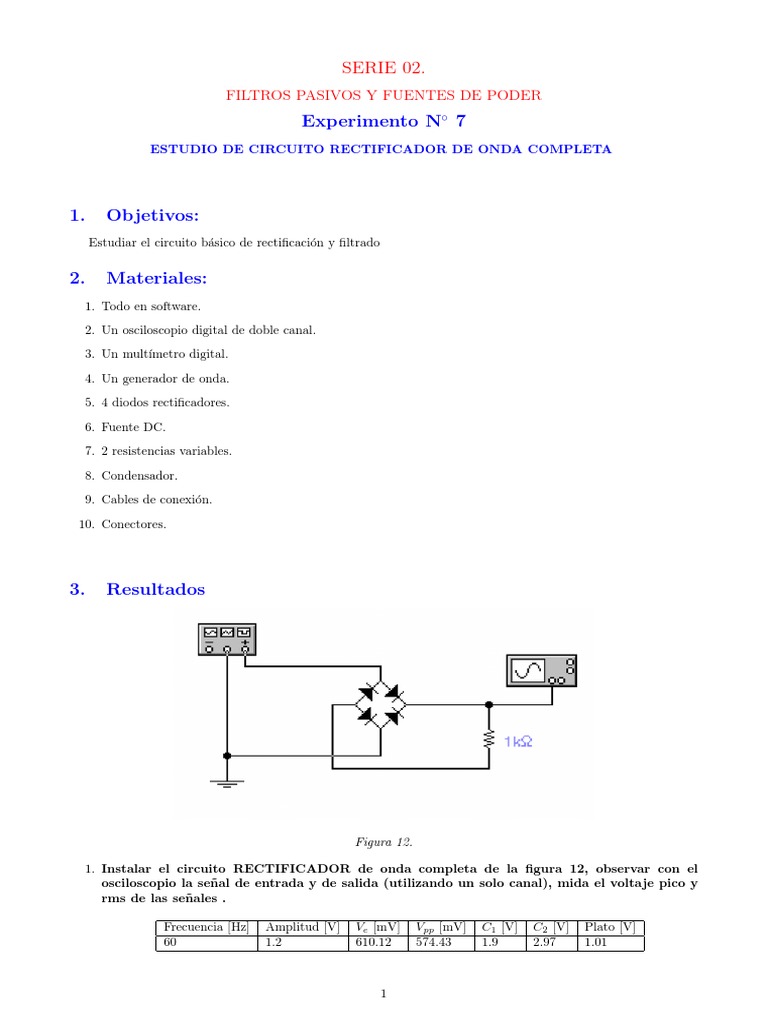

SERIE 02.

FILTROS PASIVOS Y FUENTES DE PODER

Experimento N◦ 7
ESTUDIO DE CIRCUITO RECTIFICADOR DE ONDA COMPLETA

1. Objetivos:
Estudiar el circuito básico de rectificación y filtrado

2. Materiales:
1. Todo en software.

2. Un osciloscopio digital de doble canal.

3. Un multı́metro digital.
4. Un generador de onda.

5. 4 diodos rectificadores.
6. Fuente DC.
7. 2 resistencias variables.
8. Condensador.

9. Cables de conexión.
10. Conectores.

3. Resultados

Figura 12.

1. Instalar el circuito RECTIFICADOR de onda completa de la figura 12, observar con el

osciloscopio la señal de entrada y de salida (utilizando un solo canal), mida el voltaje pico y
rms de las señales .

Frecuencia [Hz] Amplitud [V] Ve [mV] Vpp [mV] C1 [V] C2 [V] Plato [V]
60 1.2 610.12 574.43 1.9 2.97 1.01

1
2. En los terminales A - B del rectificador; acople un filtro pasa bajo según la figura 12 y observe
la salida en el osciloscopio. Mida de ésta señal sus componentes DC y su componente AC
(rms). Calcule el factor de rizo.
3. Revise la bibliografı́a y conozca los diferentes circuitos rectificadores y filtros.

4. Repite este procedimiento luego de agregar, entre a y b (figura 10) un diodo Zener. Mida el
voltaje de salida Vs para diferentes voltajes de entrada Ve . Sobre el gráfico anterior, gráfique
Vs versus Ve . Compare ambas curvas y determine la región de estabilización de voltaje.
5. Revise la bibliografı́a sobre las caracterı́sticas y aplicaciones del diodo Zener

2
3.1. Caracterı́sticas del diodo Zener
a) Diodo especia que generalmente se utiliza polarizado inversamente.
b) Cuando el diodo zener funciona polarizado inversamente mantiene entre sus terminales un voltaje
constante.
c) En este caso la corriente circula en contra de la flecha que representa el diodo. Si el diodo zener se
polariza en sentido directo se comporta como un diodo rectificador común.
d ) Tensión Zener: Vz .
e) Rango de tolerancia de Vz : ±5 %.
f ) Máxima corriente Zener en polarización inversa Iz .

Cuando la tensión inversa aplicada a un diodo de juntura PN excede cierto valor denominado tensión
de ruptura la corriente inversa crece muy rápidamente mientras que la tensión sobre el diodo permanece
casi constante. Los diodos denominados genéricamente diodos Zener trabajan especı́ficamente en esta
zona, como se muestra en la figura:

3.2. Aplicaciones
a) Puede funcionar como rectificador la mayorı́a de aplicaciones se basan en hacerlo funcionar en la zona
de avalancha. El diodo conduce y mantiene un voltaje entre sus terminales que es el voltaje Zener Vz
o de avalancha. La máxima corriente que puede conducir es:
PD máx
Imáx = (1)
Vz

b) Utilización como reguladores de tensión o voltaje.

Circuito regulador.
Este circuito se diseña de tal forma que el diodo Zener opere en la región de ruptura, aproximándose
ası́ a una fuente ideal de tensión.
c) Utilizadas en circuitos de alta frecuencia.

3
d ) Diodo Zener como elemento de protección del circuito. En paralelo con el circuito a proteger, si el
voltaje de fuente crece por encima de Vz el diodo conduce y no deja que el voltaje que llega al circuito
sea mayor a Vz

e) Diodo Zener como recortador. Se usa con fuentes AC o para recortar señales variables que vienen
de elementos de medición (sensores). Cuando Vx tiende a hacerse mayor que Vz el diodo entra en
conducción y mantiene el circuito con un voltaje igual a Vz .
