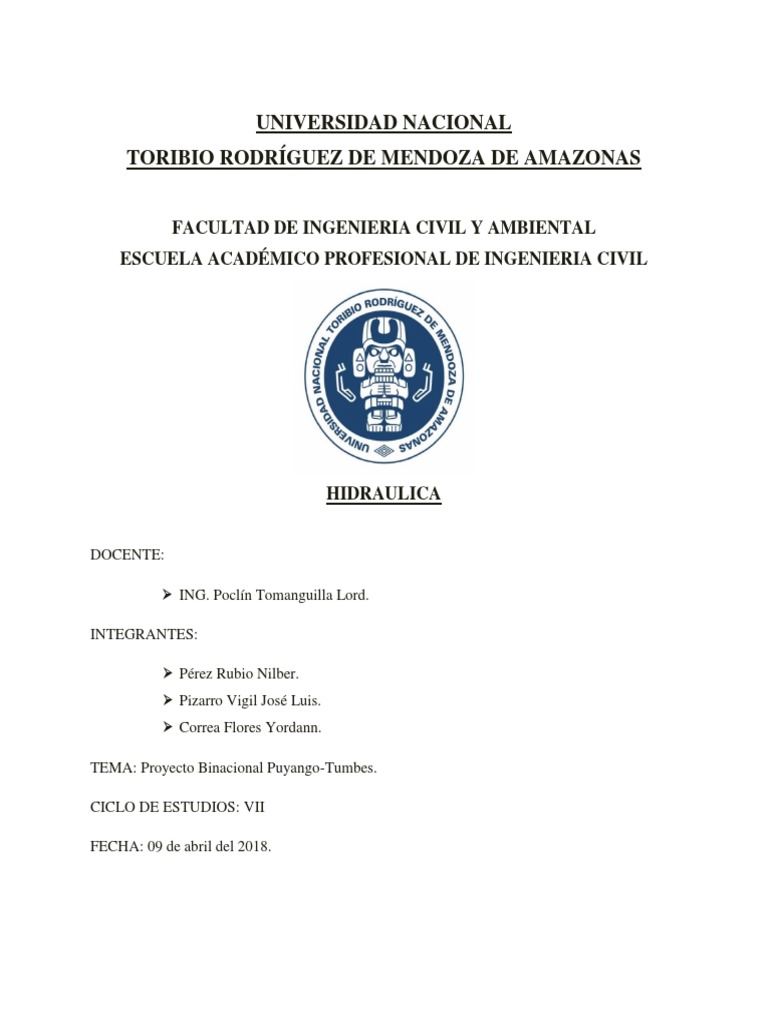

UNIVERSIDAD NACIONAL

TORIBIO RODRÍGUEZ DE MENDOZA DE AMAZONAS

FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL

ESCUELA ACADÉMICO PROFESIONAL DE INGENIERIA CIVIL

HIDRAULICA

DOCENTE:

 ING. Poclín Tomanguilla Lord.

INTEGRANTES:

 Pérez Rubio Nilber.

 Pizarro Vigil José Luis.
 Correa Flores Yordann.

TEMA: Proyecto Binacional Puyango-Tumbes.

CICLO DE ESTUDIOS: VII

FECHA: 09 de abril del 2018.

 FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL

INDICE

I. Introducción 02
II. Objetivos 02
III. Marco teórico 03
3.1. Ubicación del proyecto 03
3.2. Descripción de la cuenca Puyango-Tumbes 03
3.3. Descripción general del proyecto 04
3.4. Estructuras Hidráulicas del proyecto binacional Puyango-Tumbes 06
3.5. Dificultades encontradas en el proyecto Puyango Tumbes 09
IV. Conclusiones 10
V. Bibliografía 11
VI. Webgrafia 11

1
 FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL

I. Introducción

El hombre ha usado el agua desde el inicio de los primero pueblos primitivos, constituyendo este
líquido elemento un factor imprescindible en la humanidad. Como bien se sabe el agua es uno de
los compuestos más abundantes del planeta, sin embargo el porcentaje de agua utilizable por el
hombre es demasiado pequeña (1%), debido a que el agua en el globo terráqueo se encuentra
distribuida de manera irregular en espacio y tiempo, debido a factores como la diferencia de
calor y la fuerza de gravedad. Debido a esta situación en algunos lugares del mundo el agua es
abundante; mientras que en otras el agua es un motivo de escasez, alterando el bienestar de la
población con la falta de agua apta para el consumo, pero sobre todo la producción de
actividades económicas como la agricultura y afines.

Debido a esto el hombre siempre ha tratado de almacenar el agua, o de realizar estructuras que
distribuyan el agua de una manera adecuada, a este conjunto de estructuras se les denomina
proyectos hidráulicos, que tienen por finalidad un mayor aprovechamiento de una cuenca
hidrológica, para beneficio de la población y de los intereses del estado en general.

Es así que en este trabajo de investigación se analiza al POYECTO BINACIONAL PUYANGO

TUMBES, proyecto que aprovecha la cuenca compartida de Perú y Ecuador. Se realizará una
investigación desde los inicios del proyecto, los problemas que se presentaron, así como los
beneficios que trae este maravilloso proyecto para el Perú así como para el Ecuador.

II. Objetivos:
 Determinar la importancia y los beneficios de este proyecto para el Perú y el
Ecuador.

 Conocer las principales estructuras hidráulicas construidas en el proyecto.

 Identificar los principales problemas de ingeniería, que se presentaron en este

proyecto.

2
 FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL

III. Marco teórico:

3.1 Ubicación del proyecto:
El proyecto se encuentra ubicado al norte del Perú, y comprende el aprovechamiento de los ríos
binacionales Puyango-Tumbes y el Catamayo-Chira.

FIGURA Nº01: Ubicación del proyecto

3.2 Descripción de la cuenca Puyango-Tumbes:
“La cuenca Puyango-Tumbes es un territorio de 5500km2, del cual 3705 están en el país del
Ecuador delimitado actualmente (provincias del Oro y Loja), en el que se escurren varios
arroyos y ríos que tienen como eje principal el rio Pindo, que luego toma el nombre de Puyango
en Ecuador, y finalmente lo cambia al de Tumbes en territorio peruano.” (CARRERA DE LA
TORRE, 1990, p.44)
La longitud Pido-Puyango-Tumbes es de 197Km, de los cuales 120 Km son ecuatorianos. En la
parte alta, los principales afluentes son el Ambocas, Luis, Amarillo y Calera.

3
 FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL

La topografía de la cuenca es bastante accidentada, el cauce del río es de régimen torrencial hasta
la unión de los ríos Pindo, Calera y Amarillo. Más abajo las pendientes se suavizan. La pendiente
media de toda la cuenca es de 9,2% y la del rio 1,5%.La temperatura media anual varía entre los
21ºC y 25ºC, en la parte media y baja.

FIGURA Nº03: Ubicación de la cuenca Puyango-Tumbes

3.3 Descripción general del proyecto:

En el Perú, el afán por irrigar las tierras agrícolas del departamento de Tumbes data de fines del
siglo XIX, es así que en el año 1890, el Ing. Rubén Dávila plantea irrigar ambas márgenes del río
Tumbes, con un total de 140,000 ha., posteriormente, en 1903 el Sr. Germán Leguía y el Ing.
Segundo Carrión proponen irrigar 14,000 ha en cada margen del rio.

En 1915 el Cuerpo de Ingenieros de Minas y Aguas propone irrigar 12,000 ha en la margen

derecha del río y 8,000 ha en la margen izquierda, ya en 1943 el Ing. Abel Labarthe de la
Dirección de Aguas e Irrigaciones plantea derivar el río en el sector El Guanábano; hasta esa
fecha las propuestas no fueron evaluadas a nivel de campo y solamente fueron planteadas a nivel
de gabinete.

En 1959 se desarrolla el Estudio para la Irrigación de la Margen Derecha del río Tumbes, con

4
 FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL

toma en el Sector Ucumares, el mismo que estuvo a cargo del Ing. Luis Reyes Reyes del
Ministerio de Fomento y Obras Públicas y en 1965 por la empresa Hydrotechnic Corporation , la
misma que desarrolla el estudio para la Irrigación de 11,000 ha por gravedad y 3900 por bombeo
en la margen derecha del río; estos dos últimos estudios se encuentran debidamente
documentados y todos fueron concebidos para desarrollar únicamente las áreas en Perú.

Entre 1967 y 1968, se produjo una gran sequía en el sur del Ecuador y norte del Perú, por lo cual
los ministros de agricultura de ambos países solicitan a las Naciones Unidas, el envío de una
misión técnica para evaluar los daños, la misma que concluye “la sequía es un fenómeno
ocasional, siendo necesario llegar a un acuerdo específico entre Perú y Ecuador para el uso de las
aguas de las cuencas Puyango Tumbes y Catamayo Chira”.

En agosto de 1970, el Ministerio de Relaciones Exteriores de Ecuador presentó su posición ante

el Perú por sus gestiones para obtener financiamiento para el aprovechamiento del río binacional
Catamayo Chira, a través de la Irrigación Chira Piura.

“El 27 de setiembre de 1971 se suscribe el Convenio Peruano Ecuatoriano para el

aprovechamiento de la cuencas binacionales Puyango Tumbes y Catamayo Chira, el mismo que
en caso del Perú fue aprobado con D.L 19060 del 7/12/1971 y declarado de utilidad pública y de
interés social con D.S. 687/72-AG del 11/08/71.”(Planbinacional.org.pe)

En el marco del convenio, ambas partes reconocen recíprocamente la vigencia de las normas de
Derecho Internacional para la utilización por cada parte, dentro de su territorio, de las aguas de
las cuencas. En lo que corresponde a la cuenca del Puyango Tumbes, los dos países se
comprometen a dar la más alta prioridad al Proyecto Puyango Tumbes, para su desarrollo en
forma conjunta y con carácter binacional, el mismo que tendrá prioridad sobre todo proyecto
nacional que les afecte o quede involucrado.

Este proyecto se hizo viable debido a los múltiples beneficios para ambos países, principalmente
en la alimentación de regadíos para la agricultura de la zona. Es decir el objetivo principal es
mejorar las condiciones socio–económicas de vida de los pobladores de la Región de Tumbes, a
través de las siguientes acciones

 Aprovechamiento racional de los recursos naturales de la Cuenca del Río Tumbes.

 Regulación de Caudales y control de inundaciones.
 Proteger las áreas agrícolas mediante el manejo de cuencas.
 Construcción de diversas estructuras hidráulicas tales como presas para embalses y
canales, que permitan la correcta racionalización del agua de la cuenca.
Cabe resaltar que en los estudios de prefactibilidad, se analizaron seis alterativas, de las cuales la
empresa PCI determino la IV como la más efectiva económicamente. Que implicaba una
reducción significativa de costos es decir de los US$ 2,200 millones iniciales a US$ 298
millones, que permitiría irrigar 22,000 ha. En el Ecuador y 15,300 ha. En el Perú, además, de la

5
 FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL

posibilidad de ejecutarse en etapas, las cuales deben ser analizadas a detalle en la fase de
factibilidad.

3.4 Estructuras Hidráulicas construidas en el proyecto binacional Puyango-Tumbes:

Debido a que uno de los principales objetivos trazados en este proyecto es el de irrigar a
extensiones de terrenos agrícolas, resulta algo inevitable la construcción de diversas estructuras
hidráulicas que realicen un reparto adecuado de los recursos hídricos dela cuenca.
“El proyecto binacional Puyango-Tumbes permitirá el reparto prácticamente total de los
recursos hídricos de la cuenca Ecuador y Perú. Esto hace que se requieran, inevitablemente,
presas para embalses de almacenamiento y que, además, se conviertan en las obras claves de
todo el esquema” (CARRERA DE LA TORRE, 1990, p.181)
Los estudios de preliminares del proyecto, se realizaron en varios sitios del lugar,
profundizándose en seis lugares específicos dentro de la cuenca, que son: Portovelo, Marcabelí,
Cazaderos, Ucumares, La Culebra y el Tigre.
A continuación, se mencionan las estructuras hidráulicas de este proyecto:

A. La presa de Marcabelí. - Es una presa construida dentro de territorio ecuatoriano, junto

a la población de ese nombre, tiene una altura estimada de 165 metros y generará un
reservorio de 1400millones de m3 de agua. Esta presa fundamentalmente se encargará de
la regulación de los caudales provenientes de la cuenca alta y media del Puyango, pero a
la vez permitirá trasvase de 52m3/seg, utilizando los 5/7 del caudal afluente a través de un
túnel, hacia las cuencas de los ríos arenillas, Santa Rosa, Caluguro y Zarumilla. Esta
presa además hará posible la instalación de una central hidroeléctrica de 140Kv en el sitio
Guayacán.
B. La presa de Cazaderos. - Es una presa de jurisdicción peruana, al norte dela quebrada
Cazaderos en Tumbes, esta generará un embalse de 3200 millones de m3. Este embalse
está destinado a regular los caudales que utilizará el Perú y los 2 m3/seg promedio que
utilizará el Ecuador para regar 3000 has en la zona de Cazaderos en ese país contigua a la
represa. Esta presa hará el trasvase desde Marcabelí hasta la provincia del Oro.

6
 FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL

C. Canales de irrigación agrícola. - Una de los objetivos trazados en este proyecto fue la
irrigación de las hectáreas de cultivo agrícola tanto para Perú como para Ecuador. Para
este fin se construyeron una red de canales principales y secundarios.
Los canales construidos tienen una sección trapezoidal, con un revestimiento de concreto.

FIGURA Nº04: Sección de canal.

Con la finalidad de tener una clara idea de como funciona todo este sistema hidraúlico se
tiene que desde la presa de Marcabelí se hará un trsavase de aguas a la provincia del Oro;
los caudales excedentes del invierno continuaran por el rio Puyango; la otra pesa de
Cazaderos embalsa el agua que sobrepasen Marcabelí-Cazaderos; desde Cazaderos
correrá agua a la zona peruana, que requerirá adicionalmente de otra presa, en Ucumares,
desde donde se bombeará agua a la zona ecuatoriana contigua al embalse Cazaderos.

7
 FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL

FIGURA Nº05: Ubicación de los embalses hidráulicos en la zona de proyecto

8
 FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL

FIGURA Nº06: Ubicación de cada una de las estructuras hidráulicas de dicho proyecto.

3.5 Dificultades encontradas en el proyecto Puyango Tumbes:

En el Proyecto Binacional Puyango tumbes se generaron múltiples problemas de ingeniería, así
como problemas sociales, problemas que llevaron a paralizar la obra en determinado momento.
En lo que concierne a ingeniería se tuvieron problemas en la ubicación de las presas, ya que el
relieve de la zona fronteriza no favorece el embalse, así como también problemas con suelos con
presencia de flujo creep, en algunos puntos se tuvieron problemas de drenaje y de flujo de
aliviaderos de agua.
En lo que respecta problemas sociales se tuvo dificultades con los reasentamientos humanos, ya
que muchos de los trabajos realizados generaron inundaciones a centros poblados y aldeas, cosas
imprevistas como estas causaron un encarecimiento de la obra. También se tuvieron múltiples

9
 FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL

huelgas y mítines en contra del proyecto, generalmente dirigidos por pobladores no poco
beneficiados con la obra.
A continuación, se presenta una lista de los principales problemas en este proyecto binacional:

 Dificultades en la ubicación de las presas y zonas de embalse, debido al relieve de la

zona y a la presencia de suelo con una tasa de infiltración no apta para la presa.
 Pequeñas zonas de terreno donde se observó fenómeno creep en los suelo.
 Problemas de evacuación de los aliviaderos de las presas.
 Reubicación de aldeas y centros poblados, debido a posibles riesgos de inundación en
estos.

IV. Conclusiones:

 El proyecto binacional Puyango Tumbes beneficiará tanto al Perú como al Ecuador,

irrigando a hectáreas de cultivo de ambos países, a través de la racionalización y
distribución del agua mediante estructuras hidráulicas como presas y canales de
irrigación.

 El proyecto binacional Puyango Tumbes tiene como estructuras hidráulicas principales

a las presas de Marcabelí y de Cazaderos, y como presas de trasvase a Tigris, Provincia
del oro y Ucumares.

 Dificultades topográficas para la ubicación de las presas, así como para el trazo de los
diversos canales de irrigación, debido al relieve de la zona. Así como también
problemas sociales como la reubicación de poblaciones cercanas a la presa o con riesgo
de inundación.

10
 FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL

V. Bibliografía:

 CARRERA DE LA TORRE, L. (1990). El proyecto binacional Puyango Tumbes. Quito,

Ecuador: Afese.
 CANEPA Y OCAMPOS (2017). Proyecto binacional Puyango Tumbes en el
2016.Tumbes, Perú.

VI. Webgrafia:
 Alfredez, A. Proyecto binacional Puyango Tumbes. http://www.pebpt.gob.pe
 Proyecto binacional Puyango Tumbes. http//www.planbinacional.org.pe
 Proyecto binacional Puyango Tumbes. http//www.Bnamericas.com
 Proyecto binacional Puyango-Tumbes. http//www.fes-Ecuador.org.pe

11
