Programador

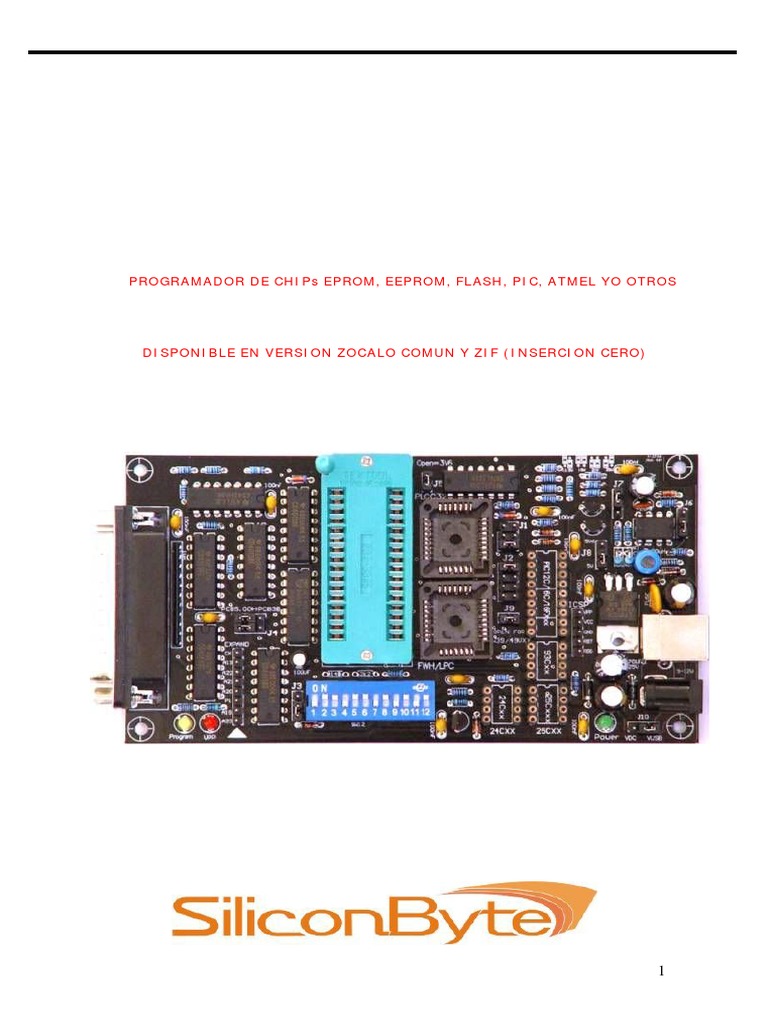

BIOS PROG 5.0

PROGRAMADOR DE CHIPs EPROM, EEPROM, FLASH, PIC, ATMEL YO OTROS

DISPONIBLE EN VERSION ZOCALO COMUN Y ZIF (INSERCION CERO)

1
Programador BIOS PROG 5.0
Características del programador BIOS PROG 5.0
• Soporta una extensa grama de Chips desde EPROM hasta Microcontroladores PIC
• Indicador LED de alimentación POWER
• Indicador LED de programación VPP
• Indicador LED de VDD ejecutandose
• Zocalos PLCC 5v y 3v FirmHUB onboard
• Alimentación por USB y Externa.
• No necesita otro tipo de alimentacion para programar los enlisatdos
• Fabricado en Doble Faz PTH Epoxi
• Es compatible con todos los sistemas operativos Windows
• Comunicación Paralela PIN to PIN

Listado de Chip

Memory/MCU Model #
27C16, 27C32,27C64,27C128, 27C256,27C512,27C010,27C020,
EPROM 27C040, 27C1001
M27C1001,M27C2001, M27C4001
(Not include 13.5V Vpp chip) 27C080,M27C801,M87C257
2716(Vpp25V), 2732, 2764, 27128, 27256, 27512, 27010
16 bit
27C1024 (27C210), 27C2048 (27C2002), 27C4096 (27C4002)
EPROM(DIP40) (1-
Eprom 16bit DIP40 adaptor is needed
4Mbit)

16 bit
M27C400(DIP40), 27C800, 27C160, 27C322
EPROM(DIP42) (4-
Eprom 16bit DIP42 adaptor is needed
32Mbit)

W27E512, W27E010, W27C010, W27C020, W27C040

SST27SF256, SST27SF512, SST27SF010, SST27SF020
Erasable EPROM MX26C4000
Vcc = 3.3-3.6V SST37VF512, SST37VF010, SST37VF020,
SST37VF040
28C65, 28C64, 28C128, 28C256, 28C512, 28C010, 28C020, 28C040
M28C16A/17A (DIP28)
EEPROM 28C16, XLS2816 (DIP24)
AT28C64B, AT28C256, AT28C512, AT28C010, AT28C020,
AT28C040
28F64, 28F128, 28F256, 28F512, 28F010, 28F020
MX26C1000, MX26C2000, MX28F1000, MX28F2000
Am28F256A, Am28F512A, Am28F010A, Am28F020A
intel:
i28F001BX, 28F004, 28F008, 28F016
SST28SF040A, LE28F4001
FLASH Memory
29F64, 29F128, 29F256, 29F512, 29F010, 29F020, 29F040,
29F080
29F001,29F002, 29F004, 29F008, 29F016, 29F032
AT29C256, AT29C512, AT29C010A, AT29C020, AT29C040,
AT29C040A
W29EE512, W29EE011, W29EE012, W29C020(128),W29C040

2
 PH29EE010(W29EE011)
ASD AE29F1008 (AT29C010), AE29F2008 (AT29C020)
AT49F512, AT49F010, AT49F020, AT49F040
SST39SF010, SST3S9F020, SST39SF040
AT49F001, AT49F002, AT49F008A
Am29F512, Am29F010, Am29F020, Am29F040.HY29F080
29F002, 29F002T, Pm29F002T
Am29F400, Am29F800, 29F160, 29F320 (read/write byte mode)
with
HY29F200, HY29F400, HY29F800, AT49F2048A, AT49F4096A,
TSOP48 Adapter:
AT49F8192A

with TSOP48 i28F200,i28F400, i28F800, i28F160 (TSOP48)

Adapter (Vpp12V): 28F001(DIP32 or PLCC32)

with 29LV200, 29LV400, 29LV800, 29LV160, 29LV320 (read/write byte

TSOP48LV Adapter: mode)
Firmware Hub:
with Firmware 82802AB, 82802AC, AT49LW040, AT49LW080
Hub/LPC SST49LF002A, SST49LF003A, SST49LF004A, SST49LF008A
(PLCC32) adapter LPC flash:
SST49LF020, SST49LF040
24C02, 24C04, 24C08, 24C16, 85C72, 85C82, 85C92
Serial (I2C)EEPROM 24C32, 24C64, 24C128, 24C256, 24C512 (allC/LC series)
PCF8572,8572, PCF8582, 8582, PCF8592, 8592
8 mode:93C06, 93C46, 93LC46, 93C56, 93C57,
93C66, 93C76, 93C86,93C13,93C14
Microwire EEPROM 16 mode:AT59C11, AT59C22, AT59C13
CAT35C102, CAT35C104, CAT35C108
93C06A ,93C46X,93C56,93C66,93C76,93C86 (NS)

PIC embedded MCU 16C5X,17XXX,18XXX series

12C508,12C508A,12C509,12C509A 12CE518,12CE519
12C671,12C672,12CE673,12CE674 16C505
16C61,16C620,16C621,16C622A 16F627,16F628,16C71,16C715
with PIC embedded 16C84,16F83,16F84,16F84A 16C64A,16C65A,16C65B,16C67
MCU adapter: 16C74A,16C74B,16C77 16F871,16F874,16F877
16C62A,16C62B,16C63,16C63A,16C66
16C72,16C72A,16C73A,16C73B,16C76
16F870,16F872,16F873,16F876
Atmel:AT25010,020, 040 (A8-A0)
AT25080, 160, 320, 640, 128, 256 (A15-A0)
ST:W95010....256, Microchip 25x010 - 25x640
25010,25020,25040
SPI EEPROM 25C080,25C160,25C320,25C640,25C128,25C256,25C512
AT25HP256,AT25HP512
AT25HP1024
CAT64LCxxx (16 Data I/O)
CAT64LC010, CAT64LC020, CAT64LC040

3
 Test SRAM,Lossless DS1220,DS1225Y, DS1230Y/AB, DS1245Y/AB, DS1249Y/AB
SRAM Function 6116, 6264, 62256, 62512, 628128
89 series:
Atmel:AT89C51,52,55, AT89LV51,52,55
AT89S8252 (8K+2K), AT89S53, AT89LS8252,AT89LS53
AT89C1051,AT89C2051,AT89C4051 (20pin)
Embedded MCU AT89C51RC (32KB), AT89C55WD (6.2V)
with Atmel AT89 SST89C54/58, SI89C52
dapter Intel:i87C51, i87C51FA, i87C51FB
i8xC51,i8xC52,i8xC54,i8xC58

90 series:
AT90S1200,AT90S2313
89 series:
Atmel:AT89C51,52,55, AT89LV51,52,55
AT89S8252 (8K+2K), AT89S53, AT89LS8252,AT89LS53
AT89C1051,AT89C2051,AT89C4051 (20pin)
AT89C51RC (32KB), AT89C55WD (6.2V)
SST89C54/58, SI89C52
Embedded MCU
Intel:i87C51, i87C51FA, i87C51FB
with 51-AVR+ dapter
i8xC51,i8xC52,i8xC54,i8xC58

90 series:
AT90S1200,AT90S2313
90S2333, 90S4433, 90S4414, 90S8515, 90S4434,
90S8535,AT90S2313
P8048AH, P8049AH,P8050AH, P8042AH (Vea = 12V)
P8041, P8042
with Atmel AT89
OTP (read/verify/Progam)
PLCC44
P8748,P8749H,P8742H(Vea = 18V)
adapter
EPROM (read/verify/Progam)
D8748,D8749,D8742,D8741, D8742(Vea = 18V)

Este Listado esta Actualizado hasta el 06/03/2008

Conexión y comunicación a la PC

La comunicación es paralela, y no puede comunicarse con ningun tipo de adaptadores

ya sean USB o similares su conexionado es PIN to PIN .

Al puerto paralelo

4
Alimentación por USB

La alimentación es USB y Externa, puede utilizar , nunca intente conectar

adaptaciones caseras.

Al puerto USB

Si bien la alimentación es por medio USB ,el BIOS PROG 5.0 genera las tensiones
necesarias para programar ,toda la gama de CHIPs que le corresponden en su lista.

Conector IN-Circuit (ICSP) para PIC

La siguiente figura muestra la descripción de cada pin del conector IN-Circuit (ICSP)
que se encuentra en la placa (ver precauciones y advertencias):

Para conectar externamente ISCP PIC de mayor numero de pines ,utilice Adaptadores
Siliconbyte.
Instalación del Software del Programador

Instalar el archivo setup.exe, que se encuentra dentro de la Carpeta, Soft

Programador, en el CD suministrado.

Si se utiliza el sistema Operativo XP, instalar la entrada de registro

xp_stop_polling.reg dentro de la carpeta Soft Programador/Instalar en XP.

Nota: se incluye la versión anterior de software del programador 0.98D8 (carpeta

v0.98D8), que se recomienda usar bajo Windows 98 o ME; en este caso copiar la

5
carpeta dentro del disco rígido y sacarle el atributo de solo lectura a los 3 archivos
que componen la carpeta.

Modo de uso del Programador

Elegir en el menú, el tipo de memoria a programar.

Al hacer clic se despliega un menú con los

diferentes dispositivos soportados por el
programador; elegir de la lista el coincidente
con el chip a programar.

Ajustar el DIPSWITCH de 12 contactos, de acuerdo a lo indicado por el programa.

Insertar el dispositivo a programar en el zócalo correspondiente, tal cual lo muestra el

programa:

6
BARRA de ICONOS (opciones)

Si queremos LEER el dispositivo, hacer clic en el icono :

READ CHIP

Si queremos CARGAR el Chip con un Bios o programa, hacer clic en el icono:

OPEN FILE

Una vez cargado, para PROGRAMAR el dispositivo, hacer clic en:

7
 PROGRAM CHIP

Si queremos BORRAR el dispositivo, si el mismo lo permite, hacer clic en:

ERASE CHIP

Si leemos un dispositivo y queremos GUARDAR, la información del mismo en la PC,

hacer clic en:

SAVE FILE

Los formatos posibles para guardar la información contenida en el chip son:

.BIN (binary)
.HEX (INTEL hex)
.ROM ( binary)
.S (MOTOROLA)
.EEP (EEPROM)

Para VERIFICAR, en forma MANUAL, si un programa fue bien grabado en el

dispositivo, hacer clic en: (recordar que la verificación la hace en forma automática el
programa, luego de programar el dispositivo)

VERIFY

Para IDENTIFICAR el tipo de memoria que esta en el programador, después de haber

realizado el paso 4, hacer clic en el icono:

ELECTRONIC ID

nota: este icono aparecerá deshabilitado en los dispositivos que no soporten esta
función.

Si queremos saber si una dispositivo está en blanco o borrado, sin información, hacer
clic en el icono:

BLANK TEST

Haciendo clic en la solapa BUFFER podremos ver el contenido de un dispositivo leído o

de un archivo cargado mediante el procedimiento de los puntos 7 u 8.

Si queremos BORRAR el contenido del buffer hacer clic en el icono:

8
 CLEAR BUFFER

Pantalla Principal del soft EPROM 0.98D8

Estado de Programación

Estado de Verificacion

9
Seleccionando un CHIP

Seleccion de Jumpeo y posición de CHIPS PLCC 5V Arriba y 3v Debajo

10
Programar PIC en un Adaptador Linea F

Recuerde que jamás tiene que estar interconectadas, con cargas de ningún tipo los pines
PGD y PGC estos tienen que tener conexión directa, en el momento de programar.

Conectar PIC dsPIC 18/28/40 y otros

Este tipo de PIC requieren distintos puntos para su programación, mostraremos algunos
ejemplos donde deben estar conectados. co

11
Adaptadores Disponibles línea F

El Adaptador LINEA F es un adaptador del tipo ZIF (inserción cero) que permite la
programación de cualquier modelo de PIC basados en línea F, desde los 12FXXX de 8
pines, hasta los 18FXXX de 40 pines.

LINEA F dispone de 2 posiciones para la gama de 8/14/18/20/28/40 DIP (no es apto

para 10FXXX), estas dos posiciones están distribuidas en dos puntos de programación
y una llave selectora del tipo de PIC a programar ,en el caso de los 8/14/18/20 se
selecciona la llave en 8/18, y se programan en el punto medio del Zócalo ZIF
preferentemente siempre será pin 11 a pin 1 de cada PIC de esta gama, si se requiere
los 28/40 la llave selectora seria sobre 28/40 y seria pin 1 a pin 1 de cada PIC.

Adaptador Línea UNIVERSAL con HEADER ,con zócalo ZIF ,permite programar toda la
línea PIC hasta DIP40 ,ya que el conexionado de programación se realiza con 5 cables
del ISCP en los distintos puntos según la tabla de PICs y la posición es a elección ya
que el zócalo ZIF esta en modo flotante, de esta manera se obtiene incluso los dsPICy
otros, pero además de esta opción tiene como agregado un BLOCK HEADER ,el cual
dispone de todas las conexiones del zócalo de 40 pines duplicados ,para poder
conectar a un circuito en particular pre diseñado.
ESTE ESTARA DISPONIBLE EL 4/9/2007

WinPic800
Software programador de PIC - Windows 95/98/NT/2000/ME/XP compatible

Sumado a la amplia gama de Microcontroladores PIC ,se dispone del WINPIC800 y del
ISPROG ,que son dos Software FREE ,los cuales seleccionando como WILLEM puede
acceder a una mayor cantidad de Microcontroladores PIC y memorias EEPROM.

Vease básicamente el aspecto de estos Dos.

12
WINPIC800

ICPROG

13
Precauciones y advertencias

Las siguientes aclaraciones deben ser tenidas en cuenta a la hora de utilizar este
programador:

Todos l o s C H I P q u e e s t e p r o g r a m a d o r e s c a p a s d e p r o g r a m a r
son sensibles a las ESD (Descargas electrostáticas).

Asegúrese que el programador se encuentra correctamente configurado

según las recomendaciones para el dispositivo a programar.

Tenga cuidado en donde deja apoyado el programador ya que el contacto

con superficies metálicas pueden dañar momentánea o permanentemente
al programador y/o puerto de la PC.

Nunca coloque o quite un dispositivo del zócalo del programador mientras

se esté programando o leyendo, ni cuando los LEDs de actividad o
alimentacion estén encendidos. Tampoco coloque varios dispositivos a la vez
para programar.

No trate de utilizar el programador en dispositivos que no están en la lista

el uso incorrecto puede ocasionar un daño permanente en el programador
y/o dispositivo.

El Siliconbyte NO SE RESPONSABILIZA por mal trato, mal conexionado, uso

indebido del mismo, incineración, inmersión, sumado a estos y otros agentes
no presentes en una garantía de uso normal del mismo, incluye intentos de
reparación por personal no autorizado por Siliconbyte, bajo todas estas
cláusulas ya entendibles y aceptadas por el Cliente u/o usuario del mismo, se
perderá la GARANTIA del producto.

Ante cualquier duda sobre este u otro producto contáctese a:

Siliconbyte Argentina

Soporte Técnico :Soporte@siliconbyte.com.ar

Ventas de productos : ventas@siliconbyte.com.ar
Línea directa MSN y mail : Siliconbyte@hotmail.com
Web Site : www.siliconbyte.com.ar

Siliconbyte Argentina: Desarrolla y Produce todos sus equipos, con materiales de

Primera Calidad, desde sus circuitos impresos, elaborados bajo Normas ISO9001 lo que
Garantiza una Calidad optima, no solo en sus placas de Simple Faz, sino también en sus
Complejos y elaborados diseños con tecnología Doble Faz y PTH, es un orgullo para
nosotros por otra parte tener como Sponsor, a una Empresa de primer nivel como CIKA
Componentes la cual nos brinda apoyo, y un continuo stock de componentes para el
armado de nuestros productos.

Novedades: No deje de ingresar a nuestro WEB Site ,siempre hay nuevos equipos
Y módulos útiles para estas tecnologías.

Cordialmente: Siliconbyte Argentina

14
Programador

BIOS PROG 5.0

15
