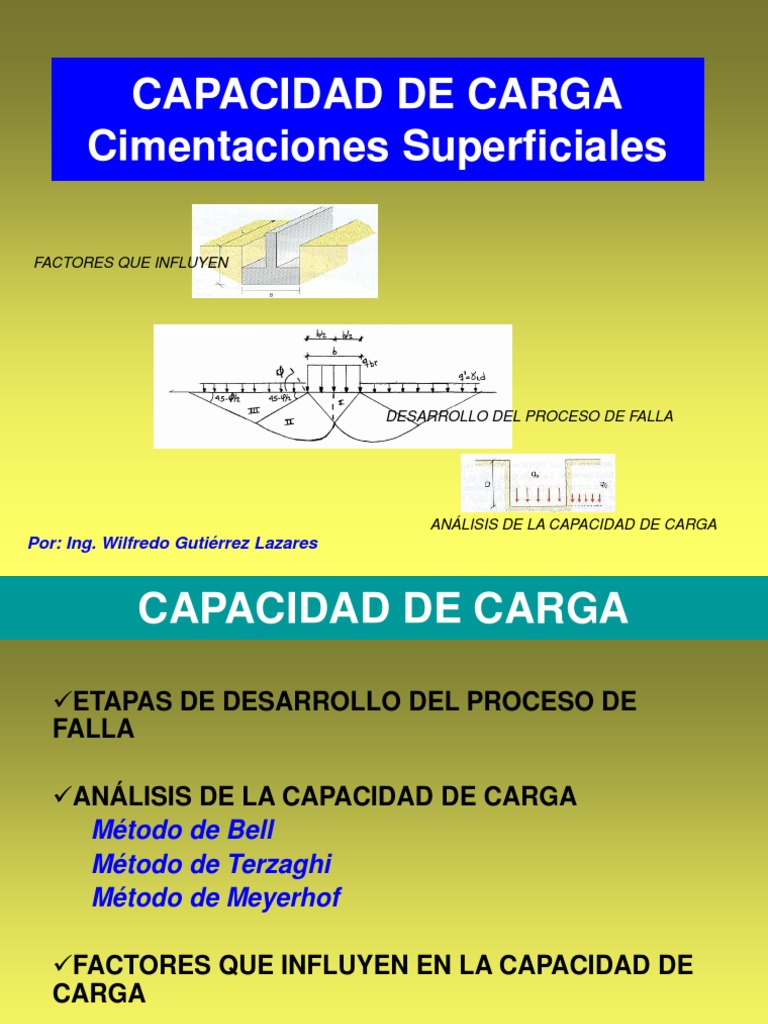

CAPACIDAD DE CARGA

Cimentaciones Superficiales

FACTORES QUE INFLUYEN

DESARROLLO DEL PROCESO DE FALLA

ANÁLISIS DE LA CAPACIDAD DE CARGA

Por: Ing. Wilfredo Gutiérrez Lazares
 CAPACIDAD DE CARGA

ETAPAS DE DESARROLLO DEL PROCESO DE

FALLA

ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Bell
Método de Terzaghi
Método de Meyerhof

FACTORES QUE INFLUYEN EN LA CAPACIDAD DE

CARGA

DETERMINACIÓN DE LA CAPACIDAD DE CARGA

Método de Brinch – Hansen
 INTRODUCCION

- Diseño Geotécnico
Determina, evalúa y define la geometría
frente a los suelos presentes.
- Diseño Estructural
Determina y evalúa la cuantía de acero
necesario.
- Consideraciones Constructivas
Situaciones especiales de presencia de
suelos blandos o NF
 CIMENTACIONES SUPERFICIALES

- Método de Tensiones Admisibles

Aún usado en el Perú
- Método del Factor de Seguridad Global
Más utilizado
- Método de los Estados Límites
Tendencia mundial, próximos 5 años
 QUÉ ES DISEÑO GEOTÉCNICO

1. Tipo de base de cimentación

(artificial o natural)
2. Tipo de cimentación (superficial,
profunda, aislada, corrida, losas y
otras)
3. Profundidad de cimentación
4. Dimensiones de la base de
cimentación
 REQUISITOS DE LA BASE

1. Profundidad adecuada
Evitar daños
2. Segura frente a la falla
Estabilidad de la cimentación
3. No Asentarse
Daños en la construcción
 COMBINACIÓN DE CARGAS

Donde:
1. D + L
D = carga muerta
2. D + (W ó E) L = carga viva
W = carga de viento
3. (D + L + (W ó E)) K E = carga de sismo
K = coeficiente de
combinación > 0.75
Usado en:
- Tensiones Admisibles
- Factor de Seguridad
Global
 COMBINACIÓN DE CARGAS

1. 1.5 D + 1.8 L Carga Muerta de

Cálculo
2. 1.25 (D + L + E)
3. 0.9 D + 1.25 E 1.4 (ACI)

1.5 (Norma Peruana)

Usado en: 0.9 (“D” a favor de la

- Estados Límites estabilidad)
CAPACIDAD DE CARGA
ETAPAS DE DESARROLLO DEL PROCESO
DE FALLA

ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Bell
Método de Terzaghi
Método de Meyerhof

FACTORES QUE INFLUYEN EN LA

CAPACIDAD DE CARGA

DETERMINACIÓN DE LA CAPACIDAD DE
CARGA
Método de Brinch – Hansen
 Desarrollo de la Superficie de Falla

Etapa de Distorsión Elástica Deformación

y la combadura dentro de la Elástica
masa de suelo

Combadura Deformación
Etapa de Cortante Local Elástica
y de Agrietamiento
Zona de
Cortante Local

Etapa de Falla General

por Cortante
Zona de Cortante Total
Superficie de Falla Diferentes suelos
CURVA DE ESFUERZO – DEFORMACIÓN
σ(esfuerzo)

ARENA COMPACTA O
ARCILLA NO
SENSIBLE

ARENA SUELTA O
ARCILLA SENSIBLE

S(deformación)
CAPACIDAD DE CARGA
ETAPAS DE DESARROLLO DEL PROCESO
DE FALLA

ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Bell
Método de Terzaghi
Método de Meyerhof

FACTORES QUE INFLUYEN EN LA

CAPACIDAD DE CARGA

DETERMINACIÓN DE LA CAPACIDAD DE
CARGA
Método de Brinch – Hansen
ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Bell

Simple y conservador
Ampliado y modificado por Terzaghi
Actualmente no se usa
Didáctico
ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Bell
ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Bell
ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Bell
CAPACIDAD DE CARGA
ETAPAS DE DESARROLLO DEL PROCESO
DE FALLA

ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Bell
Método de Terzaghi
Método de Meyerhof

FACTORES QUE INFLUYEN EN LA

CAPACIDAD DE CARGA

DETERMINACIÓN DE LA CAPACIDAD DE
CARGA
Método de Brinch – Hansen
ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Terzaghi
Primeros esfuerzos por adaptar a la mecánica
de suelos los resultados de la mecánica del medio
continuo.
Cubre el caso más general de suelos con
cohesión y fricción y su impacto en la mecánica de
suelos.
Hoy es muy utilizada para la determinación de la
capacidad de carga.
Terzaghi propuso el mecanismo de falla para un
cimiento superficial de longitud infinita normal al
plano del papel.
Mecanismo de falla de Terzaghi

qc = 1/2  B N + C Nc + . d Nq

Mecanismo de falla de cimiento continuo poco profundo,

segun una espiral logaritmica
ANÁLISIS DE LA CAPACIDAD DE CARGA
Método de Terzaghi
Modelo de falla asumido:
 ANÁLISIS DE LA CAPACIDAD DE CARGA
Método de Terzaghi
Modelo de falla asumido:

qc = 1/2  B N + C Nc + . d Nq

Mecanismo de falla de cimiento continuo poco profundo,

segun una espiral logaritmica
ANÁLISIS DE LA CAPACIDAD DE CARGA
Método de Terzaghi
Característica del modelo:

1. Cimiento de ancho B y
longitud infinita L.
2. Distribución de tensiones
actuantes uniforme.
3. Sobre carga uniforme a
ambos lados de la
cimentación.
4. Estrato resistente a nivel
de cimentación.
ANÁLISIS DE LA CAPACIDAD DE CARGA
Método de Terzaghi
La expresión obtenida propuesta:
b
γ1 P q´= d
d

γ2

qbr =0.5 γ2.b Nγ + cNc + q’Nq

Además: q’ = γ1. d

qbr = f (γ2, b, φ, c, γ1 , d)
Nγ; Nc, Nq = f (φ)
ANÁLISIS DE LA CAPACIDAD DE CARGA
Método de Terzaghi
Los Valores de Nγ, Nc y Nq :
ANÁLISIS DE LA CAPACIDAD DE CARGA
Método de Terzaghi

Falla Local
CAPACIDAD DE CARGA
ETAPAS DE DESARROLLO DEL PROCESO
DE FALLA

ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Bell
Método de Terzaghi
Método de Meyerhof

FACTORES QUE INFLUYEN EN LA

CAPACIDAD DE CARGA

DETERMINACIÓN DE LA CAPACIDAD DE
CARGA
Método de Brinch – Hansen
 ANÁLISIS DE LA CAPACIDAD DE CARGA
Modelo de falla de Meyerhof
qc = C Nc + p0 Nq + 1/2  B’ N

B´ = B– 2e

Meyerhof considera por primera vez la influencia de la Profundidad de

cimentación en el terreno y la Excentricidad de la Cargas. Esta
solución es aceptada por todas las teorías y códigos en la actualidad.
ANÁLISIS DE LA CAPACIDAD DE CARGA
Método de Meyerhof

Similar características que Bell y Terzaghi, pero con

una forma diferente de las superficiales de falla,
Meyerhof propuso la expresión siguiente:

qbr = 0.5γ2b Nγ + c· Nc + q’·Nq

Nγ, Nc, Nq = f (φ)

qbr = f (γ2, b, φ, c, γ, d)
ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Meyerhof
CAPACIDAD DE CARGA
ETAPAS DE DESARROLLO DEL PROCESO
DE FALLA

ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Bell
Método de Terzaghi
Método de Meyerhof

FACTORES QUE INFLUYEN EN LA

CAPACIDAD DE CARGA

DETERMINACIÓN DE LA CAPACIDAD DE
CARGA
Método de Brinch – Hansen
FACTORES QUE INFLUYEN EN LA CAPACIDAD DE
CARGA

Influencia de la forma de la Cimentación

•Cimiento de cualquier rectangularidad.

•Carga actuante centrada.
•Carga actuante vertical.
•Estrato resistente a nivel de la cimentación.
•Sobrecarga uniforme a ambos lados de la cimentación.
FACTORES QUE INFLUYEN EN LA CAPACIDAD DE
CARGA

Factores de la forma del cimiento - S, Sc, Sq

Para suelos j y C-j.

S = 1-0.4(B´/ L´ )
Sc = 1 + (Nq/Nc) (B´/ L´ )
Sq = 1 + (B´/ L´ ) tgj

Para suelos C (j = 0 )

Sc´ = 0.2 (B´/ L´ )

Donde:
L´ : Lado mayor entre l´ y b´.
FACTORES QUE INFLUYEN EN LA CAPACIDAD DE
CARGA

Influencia de la excentricidad de la Carga.

•Cimiento de cualquier rectangularidad.

•Carga actuante excéntrica.
•Carga actuante vertical.
•Estrato resistente a nivel de la cimentación.
•Sobrecarga uniforme a ambos lados de la cimentación.
FACTORES QUE INFLUYEN EN LA CAPACIDAD DE
CARGA

Influencia de la excentricidad de la carga.

qbr* = 0.52*·B’·N·S· + C*·Nc·Sc +q* Nq Sq

Donde:
l’= l – 2*el , b’= b – 2*eb

B’= Menor entre l’ y b’

L’= Mayor entre l’ y b’
FACTORES QUE INFLUYEN EN LA CAPACIDAD DE
CARGA

Influencia de la inclinación de la carga.

•Cimiento de cualquier rectangularidad.

•Carga actuante excéntrica.
•Carga vertical y carga horizontal actuantes .
•Estrato resistente a nivel de la cimentación.
•Sobrecarga uniforme a ambos lados de la cimentación.
FACTORES QUE INFLUYEN EN LA CAPACIDAD DE
CARGA
Factores de inclinación de la carga - i, ic, iq
Estos factores son menores o iguales que la unidad, y se determinan:
Para suelos C - j  0 .7 H * 
5

i =  1 - 
 N * + b´ l´ C * cot j * 

5
 0 .5 H * 
iq =  1 - 
 N * + b´ l´ C * cot j * 

(1 - i q )
ic = i q -
( Nq - 1)

Los factores iq, i tienen que cumplir la siguiente condición iq, i > 0.00

 
Para suelos C(j = 0 )
H* 
ic´ = 0.5-0.5 1 -  
 b ´l´ C * 
FACTORES QUE INFLUYEN EN LA CAPACIDAD DE
CARGA

Influencia de la profundidad de la
cimentación en el estrato resistente.

•Cimiento de cualquier rectangularidad.

•Carga actuante excéntrica.
•Carga vertical y carga horizontal actuantes.
•Estrato resistente por encima del nivel de la cimentación.
•Sobrecarga uniforme a ambos lados de la cimentación.
FACTORES QUE INFLUYEN EN LA CAPACIDAD DE
CARGA

Factores de la profundidad - d, ,dc, dq.

Suelos j y C -j :
Cuando D  b Cuando D > b
d = 1.0 d = 1.0
dc = 1 + 0.4 (D/b) dc = 1 + 0.4 tg-1 (D/b)
dq = 1 + 2tgj* (1 – sen j* )2 (D/b) dq = 1 + 2tgj* (1 – sen j* )2 tg-1 (D/b)

Suelos C (j = 0)
Cuando D  b dc´ = 0.4 (D/b)
Cuando D > b dc´ = 0.4 tg-1 (D/b)

En las anteriores expresiones la relación D/b se expresa en radianes.

Donde
D : Profundidad del cimiento dentro del estrato resistente.
FACTORES QUE INFLUYEN EN LA CAPACIDAD DE
CARGA

Influencia de la inclinación del terreno.

•Cimiento de cualquier rectangularidad.

•Carga actuante excéntrica.
•Carga vertical y carga horizontal actuantes.
•Estrato resistente a nivel de la cimentación.
•Sobrecarga no uniforme a ambos lados de la cimentación.
FACTORES QUE INFLUYEN EN LA CAPACIDAD DE
CARGA

Factores de inclinación del terreno - g, gq, gc

Para suelos j y C-j
N’

g = gq = (1 – 0.5 tg)5 H ML’

gc = 1 – ( / 147 ) o
d q*

Para suelos C (j = 0) L/2 L/2

gc´ =  / 147

Donde:
: Angulo de inclinación del terreno.
Se expresa en grados y tiene que ser menor o igual que j.
CAPACIDAD DE CARGA
ETAPAS DE DESARROLLO DEL PROCESO
DE FALLA

ANÁLISIS DE LA CAPACIDAD DE CARGA

Método de Bell
Método de Terzaghi
Método de Meyerhof

FACTORES QUE INFLUYEN EN LA

CAPACIDAD DE CARGA

DETERMINACIÓN DE LA CAPACIDAD DE
CARGA
Método de Brinch Hansen
 CAPACIDAD DE CARGA
Para suelos C-j Solución de Brinch Hansen
qbr* = 0.5 2*·B’·N·S·i·d·g + C*·Nc·Sc i cd cg c +q* N q Sq i qdq gq
Para suelosj
qbr* = 0.5 2*·B’·N·S·i·d·g + q* N q S q i qdq gq
Para suelos C.
qbr* = 5.14C*(1+S c’+dc’-ic’-gc’)+q*

Factores de capacidad de carga - N, Nc, Nq

ptgj*
Nq = e · tg2 (45 +j*/2)
Nc = (Nq-1)cot j*
N = 2.0 (Nq-1)tg j*
 Condiciones de diseño por el 1er Estado Límite:
Capacidad de carga: Debe de cumplirse que la presión
actuante sobre el terreno debido a las cargas impuestas por
la estructura sea menor que la capacidad de carga del suelo
donde se desplantó la misma.
Vuelco: Se debe chequear que la combinación sea segura
al posible vuelco garantizando que:
 Momentosestabilizantes 1.5  Momentos desestabilizantes
Deslizamiento: El terreno deberá lograr equilibrar la
componente horizontal de la resultante de los esfuerzos
trasmitidos al terreno oblicuamente sobre la superficie de
contacto del cimiento y el terreno en 1.5 veces. El equilibrio
se consigue por el rozamiento entre el cimiento y el terreno,
en algunos casos, con el empuje pasivo del terreno.
