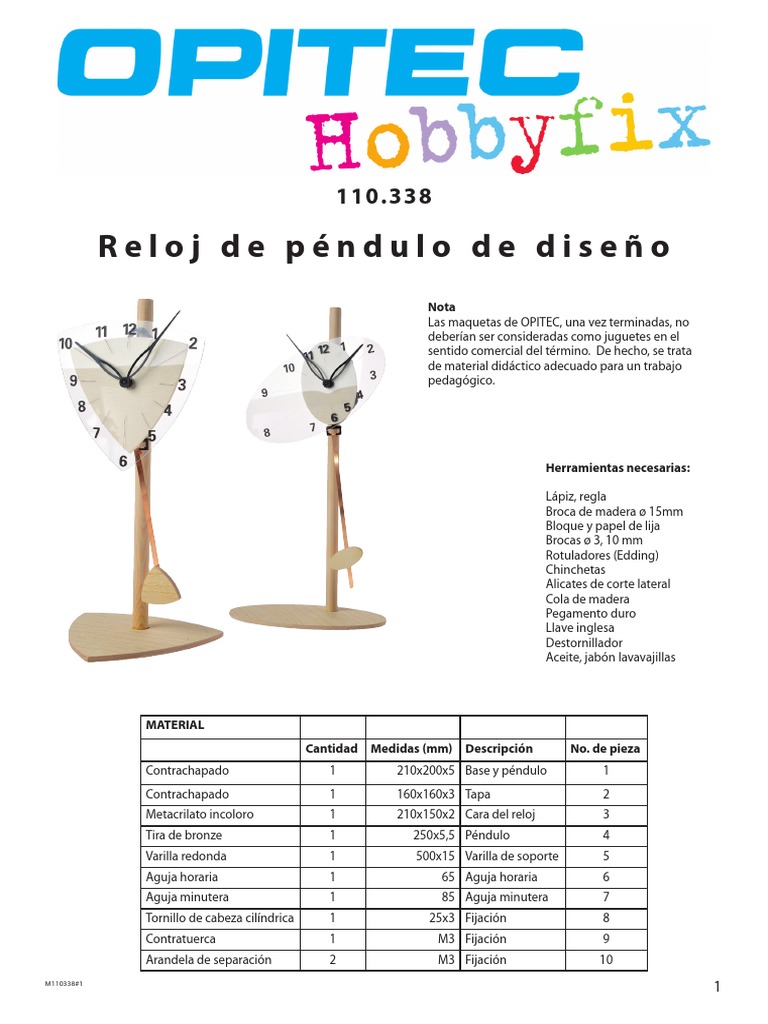

110.

338

Reloj de péndulo de diseño

Nota
Las maquetas de OPITEC, una vez terminadas, no
deberían ser consideradas como juguetes en el
sentido comercial del término. De hecho, se trata
de material didáctico adecuado para un trabajo
pedagógico.

Herramientas necesarias:

Lápiz, regla
Broca de madera ø 15mm
Bloque y papel de lija
Brocas ø 3, 10 mm
Rotuladores (Edding)
Chinchetas
Alicates de corte lateral
Cola de madera
Pegamento duro
Llave inglesa
Destornillador
Aceite, jabón lavavajillas

MATERIAL
Cantidad Medidas (mm) Descripción No. de pieza
Contrachapado 1 210x200x5 Base y péndulo 1
Contrachapado 1 160x160x3 Tapa 2
Metacrilato incoloro 1 210x150x2 Cara del reloj 3
Tira de bronze 1 250x5,5 Péndulo 4
Varilla redonda 1 500x15 Varilla de soporte 5
Aguja horaria 1 65 Aguja horaria 6
Aguja minutera 1 85 Aguja minutera 7
Tornillo de cabeza cilíndrica 1 25x3 Fijación 8
Contratuerca 1 M3 Fijación 9
Arandela de separación 2 M3 Fijación 10
M110338#1
1
 INSTRUCCIONES DE MONTAJE
General
Se puede construir el reloj de péndulo en dos versiones diferentes. Las instrucciones describen el montaje de la Versión 1.

1. Traspasar los contornos de la placa de base y del péndulo de la

plantilla (dependiendo de la versión) al contrachapado (1).
Con cuidado y lentamente, hacer una perforación de 15 mm con
la broca de madera en la placa de base. A continuación, serrar las
partes con la sierra de marquetería. Lijar bien los cantos de corte.
Se ha de hacer muy cuidadosamente la perforación de 15 mm en
el pie con la broca de madera.

Taladrar la perforación
de ø15mm

2. Recortar la columna de ø 15x330 mm de la varilla

redonda (5) con la sierra de marquetería (ver las me-
didas en la ilustración). Hacer la perforación transver-
sal de 3mm a la altura indicada (30 mm). 17
0

En el caso de la versión 2, la varilla redonda sólo se

tiene que recortar 100 mm! Aquí se debe hacer la
perforación transversal de 3 mm a la altura de 50 mm.

0
33

mm
ø3
30

3. En el tornillo (8), ensartar una arandela de separación (10) e insertar el tornillo

en la perforación de 3 mm de la columna. Ahora poner la segunda arandela de
separación (10) y fijar la contratuerca (9) en el tornillo.

4. Encolar la columna en la perforación de

la base de tal forma que la punta larga de
la placa base enseñe hacia la placa base
(vista desde arriba). En la Versión 2 la
columna debe estar perpendicular al lado
largo de la base.
5. Traspasar los contornos para la tapa de la plantilla (de-
pendiendo de la versión) al contrachapado (2). Taladrar la
perforación de 10 mm (ver figura). A continuación serrar
con la sierra de marquetería y lijar bien los cantos de corte.

Taladrar perf. de ø10mm

90
°

Vista desde arriba

Versión 2
90
°

2 M110338#1
 INSTRUCCIONES DE MONTAJE
6. Retirar por un lado la lámina protectora del metacrilato (3). Tras-
pasar los contornos de la cara del reloj (dependiendo de la versión)
al metacrilato. Taladrar la perforación de 10 mm cuidadosamente,
lentamente y utilizando una cifra alta de revoluciones por minuto.

Nota:
Antes de taladrar, colocar una gota de aceite en la punta de la
broca.
A continuación, serrar con la sierra de marquetería (utilizar una hoja
de sierra fina y algo de aceite o alcohol para quemar, con el fin de Hacer perf. de ø10mm
evitar que se encalle o manche). Lijar bien los cantos de corte.

Después de haber recortado y taladrado, acabar de retirar la lámina

protectora y lavar el metacrilato con jabón lavavajillas.

7. Los números y las rayas se pueden marcar de diferentes formas:

Método 1:
Colocar el metacrilato sobre la plantilla. Marcar las rayas con la pun-
ta de un cuchillo o con una tachuela (utilizando una regla), y pasar Hacer y marcar
por encima de las marcas con un rotulador permanente (Edding). rayas
Retirar el exceso de pintura con un trapo y un poco de alcohol.
Ahora marcar los números con rotulador permanente o rotulador
de laca (Edding). Marcar números con
rotulador perma-
Método 2: nente
Colocar el metacrilato sobre la plantilla y marcar y repasar las rayas
como se describe en el Método 1. Pegar números autoadhesivos
(no incluidos en el kit).

8. Para la varilla de péndulo de bronce (4), cortar con alicates de corte lateral el
largo necesario dependiendo de la versión escogida. Doblar un extremo según 0
33
indica la plantilla de pliegue (pág. 5). Encolar bien al otro lado el peso de pén-
dulo con una cola dura, de forma que el gancho doblado enseñe hacia atrás.
mm
ø3
30

Encolar peso de péndulo aquí

9. Colocar en el mecanismo tanto la cara del reloj como los números, posi-
cionarlos bien y fijar con la tuerca central. 3. Fijar con la tuerca
Colocar primero la aguja horaria y después la minutera. Ajustar la hora central
con la rueda en el dorso del reloj.
0
Introducir una pila (1,5 V Mignon, no incluida) en el compartimento 17
para la pila.

0
33
1. Colocar la tapa

mm
ø3
30 2. Colocar el metacrilato
Colocar aguja hora-
ria y aguja minutera

M110338#1
3
 INSTRUCCIONES DE MONTAJE
10. Colgar el mecanismo en el tornillo (8) entre la arandela de separación (10) y la contra-
tuerca (9), ajustar la posición y fijar bien con la contratuerca.

Colgar el péndulo en el soporte del mecanismo de reloj.

El reloj ya es bastante decorativo incluso de color natural, pero, si quiere pintarlo,

puede hacerlo con pintura acrílica según su gusto personal.

¡Listo!

Colgar péndulo

4 M110338#1
 INSTRUCCIONES DE MONTAJE

148

15
Ø
3

8
8
Plantilla para la placa de base
Versión 1
E 1:1

Plantilla pliegue tira de bronce

Plantilla peso
8

140
de péndulo
8

Versión 1
E 1:1

40

200

Versión 2 E 1:1
115
10
Ø
140

Plantilla pliegue tira de bronce

Plantilla para la tapa

200

Versión 1
E 1:1
Versión 1 E 1:1

M110338#1
5
6 M110338#1
 200
INSTRUCCIONES DE MONTAJE

70

Plantilla para la placa de base

Versión 2
E 1:1

113
Ø
10
103
200

Plantilla para la tapa

Versión 2
E 1:1

200
200
ø
15

Plantilla peso
de péndulo
28

Versión 2
E 1:1

50

M110338#1
7
8 M110338#1
 INSTRUCCIONES DE MONTAJE

12 1
11 2
10

9 3
Plantilla metacrilato
Versión 2
E 1:1

4
5
6
8 7

10
9
8

11
7

12
6

1
5

Plantilla metacrilato
4

Versión 1
E 1:1
