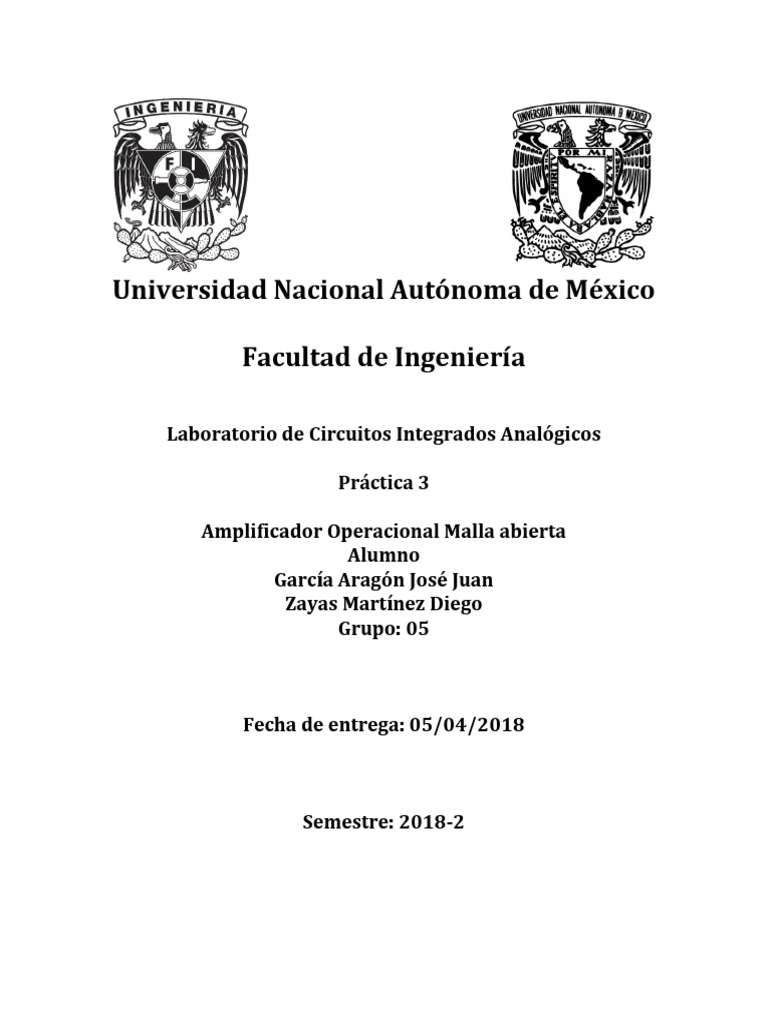

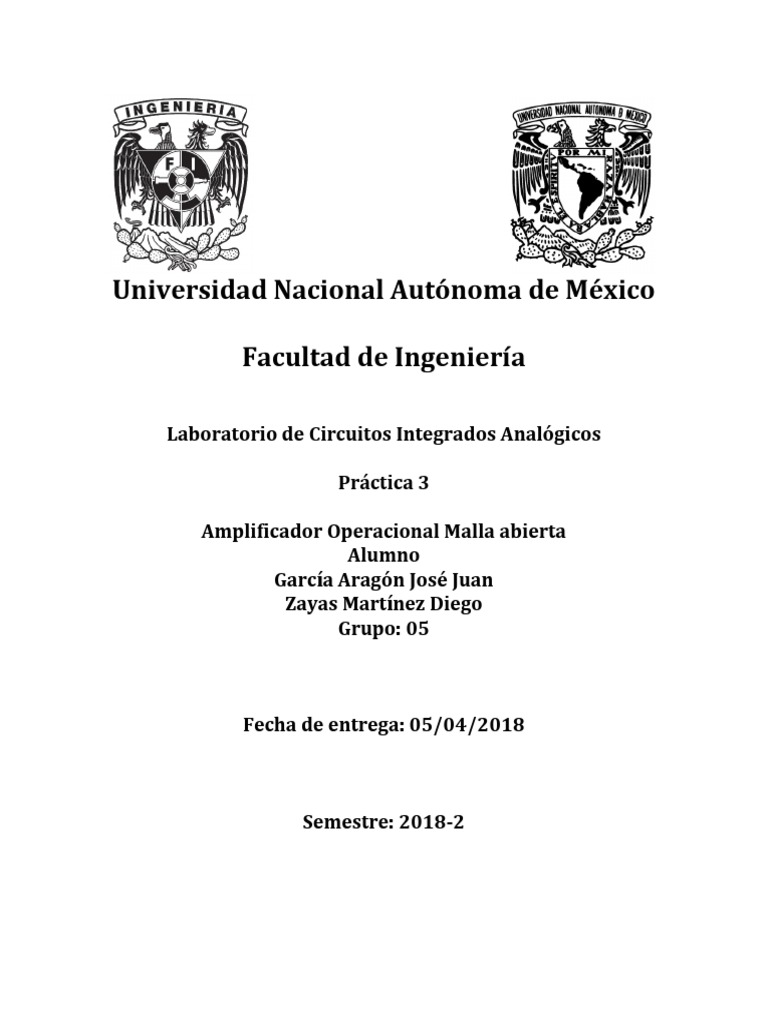

Universidad Nacional Autónoma de México

Facultad de Ingeniería

Laboratorio de Circuitos Integrados Analógicos

Práctica 3

Amplificador Operacional Malla abierta

Alumno
García Aragón José Juan
Zayas Martínez Diego
Grupo: 05

Fecha de entrega: 05/04/2018

Semestre: 2018-2
1.- Objetivos de la práctica

Analizar y diseñar las configuraciones inversora y no inversora en malla abierta del

amplificador operacional a partir de su modelo ideal.

2. Material y equipo
Fuente de alimentación, generador de funciones y osciloscopio
Amplificador operacional LM741 o equivalente, protoboard y resistencias
3. Trabajo previo
a) Describir las siguientes características del amplificador operacional ideal:
impedancia de entrada: infinito
impedancia de salida: cero
ganancia de voltaje: infinito
b) Con base en las características del amplificador operacional analice, diseñe,
simule y arme las siguientes configuraciones:
1) Circuito comparador no inversor en malla abierta con respecto a cero.
Considere los siguientes casos de fuentes de polarización: V+> V-, V+ < V-,
V+=0V V-≠0, V+≠0V V-=0V.
2) Circuito comparador inversor en malla abierta con respecto a cero.
3) Circuito comparador no inversor como modulador de ancho de pulso, con
control total del ciclo de trabajo.
4. Desarrollo
Primero sacamos la resistencia de entrada y salida y para ello usamos la
siguiente configuración.
Como se puede ver el vent=4.87V
Medido en el lab fue Vent=4.54V
Para la resistencia de entrada se aplico el siguiente divisor de tensión
𝑅𝑖𝑉𝐷𝐶
𝑉𝑒𝑛𝑡 =
𝑅𝑖 + 1𝑥10+6
Despejando Ri
(𝑉𝑒𝑛𝑡)(1𝑥10+6 ) (4.54)(1𝑥10+6 )
𝑅𝑖 = = = 9.8695𝑀Ω
𝑉𝐷𝐶 − 𝑉𝑒𝑛𝑡 5 − 4.54
Para la resistencia de salida se le conecto una carga en la salida RL=500Ω
𝑉𝑜𝑅𝑜 + 𝑉𝑜𝑅𝐿 = 𝑉𝑠𝑎𝑙𝑅𝐿
𝑉𝑠𝑎𝑙𝑅𝐿 − 𝑉𝑜𝑅𝐿 (10)(500) − (9.2)(500)
𝑅𝑜 = = = 43.43Ω
𝑉𝑜 9.2
Para voltaje de offset
 𝑅1∗𝑅3
𝑅2 = 𝑅1+𝑅3 = 909Ω

𝑉𝑜
𝑣𝑙0 = 𝑅3 + 𝑅1 = 1.04𝑚𝑉
𝑅1
Valor obtenido experimentalmente: 1.33mV
Para IB-
 𝑉𝑜 − 𝑉𝑙𝑜 71.305𝑥10−3 − 1.04𝑥10−3
𝐼𝑏−= = = 70𝑛𝐴
𝑅𝑓 1𝑥106
Valor obtenido experimentalmente=69.7nA

VO=71.305mV

Para IB

𝐼𝑏+= 1.04𝑛𝐴
Valor obtenido experimentalmente 1.03nA
Para la corriente de polarización total
𝐼𝑂𝑆 = +𝐼𝐵 − 𝐼𝐵−= −6.89𝑛𝐴
Conclusiones
En esta práctica se observaron las características reales del amplificador operacional 741
especialmente se analizó la configuración diferencial, se obtuvieron parámetros
importantes como lo fue la resistencia de entrada y salida real además se obtuvo de manera
experimental y simulada el voltaje de desajuste y posteriormente las corrientes de base
para poder obtener la corriente de polarización del amplificador cumpliendo el objetivo de
la práctica el cual era ver las limitaciones del operacional y considerarlas para un diseño más
profundo y ver lo que pasa prácticamente en el trato real con el operacional.
GARCIA ARAGÓN JOSÉ JUAN
Bibliografía
Laplante, Phillip A. (2005). Comprehensive dictionary of electrical engineering (2nd ed. edición).
Boca Raton, FL: Taylor & Francis, c2005. p. 190. ISBN 9780849330865. Consultado el 16 de febrero
de 2016.

http://mrelbernitutoriales.com/amplificador-diferencial/
