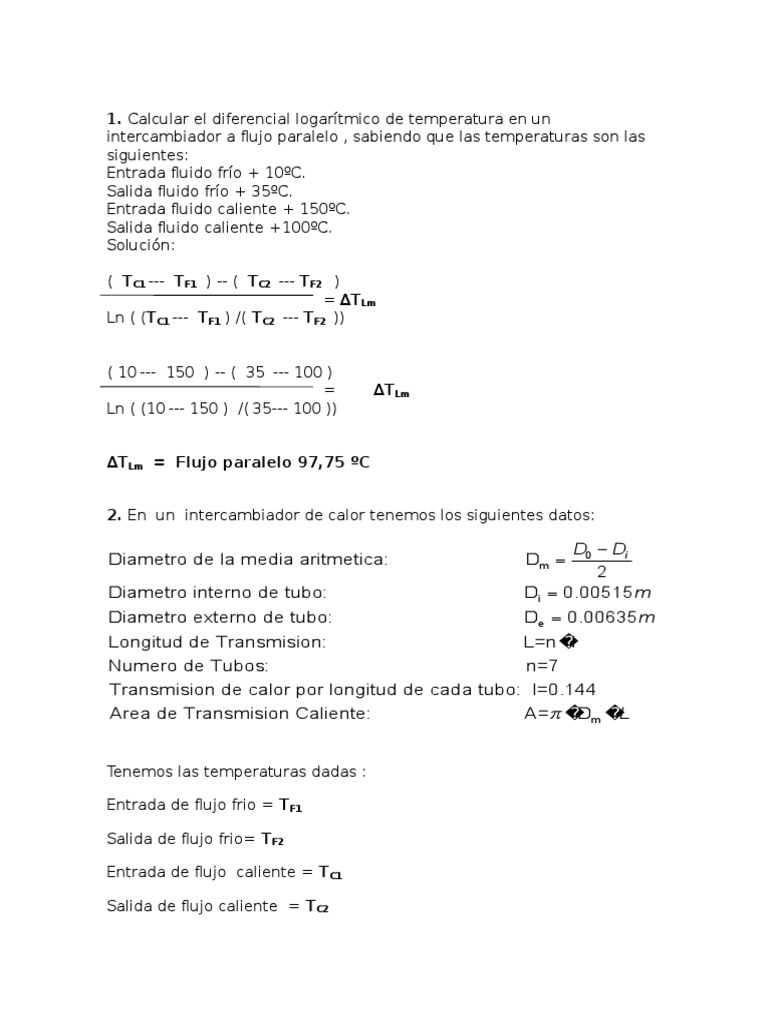

1.

Calcular el diferencial logarítmico de temperatura en un

intercambiador a flujo paralelo , sabiendo que las temperaturas son las
siguientes:
Entrada fluido frío + 10ºC.
Salida fluido frío + 35ºC.
Entrada fluido caliente + 150ºC.
Salida fluido caliente +100ºC.
Solución:

( TC1 --- TF1 ) -- ( TC2 --- TF2 )

= ΔTLm
Ln ( (TC1 --- TF1 ) /( TC2 --- TF2 ))

( 10 --- 150 ) -- ( 35 --- 100 )

= ΔTLm
Ln ( (10 --- 150 ) /( 35--- 100 ))

ΔTLm = Flujo paralelo 97,75 ºC

2. En un intercambiador de calor tenemos los siguientes datos:

D0 - Di
Diametro de la media aritmetica: Dm =
2
Diametro interno de tubo: Di = 0.00515m
Diametro externo de tubo: De = 0.00635m
Longitud de Transmision: L=n �l
Numero de Tubos: n=7
Transmision de calor por longitud de cada tubo: l=0.144
Area de Transmision Caliente: A=p �Dm �L

Tenemos las temperaturas dadas :

Entrada de flujo frio = TF1

Salida de flujo frio= TF2

Entrada de flujo caliente = TC1

Salida de flujo caliente = TC2

 TC1 TC2 TF1 TF2

39.5 36.6 21.6 25.4

(TC1 - TF 1 ) - (TC 2 - TF 2 )
Temperatura media Logaritmico Paralelo: DTLm =
(T - T )
ln( C1 F 1 )
(TC 2 - TF 2 )
0
Calor Emitido : Qe = mc �Cpc �(TC 2 - TC1 )
Qe
Coeficiente de Transferencia de Calor Global: U=
A �DTLm
Densidad del Agua Caliente r =993kg/m3
Calor especifico del Agua Cp=4.184KJ/Kg.K

Hallando el calor emitido y el coeficiente de transferencia de calor

U
ΔTLm qc (L/min) Qe (KW)
(KW/m2.K)

14.289 1.2 0.241 8.877

3. Hallar la temperatura media logarítmica de un intercambiador de
calor en un flujo contracorriente, cuyas características son las
siguientes.

Datos:

Th,e = 160 ºC Th,s = 125 ºC Tc,e = 20 ºC Tc,s = 80 ºC

∆T1 = 160 – 80 = 80 ºC

∆T2 = 125 – 20 = 105 ºC

∆Tml = ( 80 – 105 )/ ln (80/105)

∆Tml = 91.93 ºC
4. Usando los datos del problema anterior calcule el calor generado por
el fluido caliente, para calentar 20kg/min de agua, si la superficie
externa del intercambiador se encuentra sometido a un medio
convectivo de ha = 20 W/m2ºC , la tempertura del tubo de metal se
encuentra a 110 ºC tómese como una distribución uniforme por toda la
superficie lateral del tubo exterior y la temperatura del medio es de 20
ºC.

Datos

Th,e = 160 ºC Th,s = 125 ºC Tc,e = 20 ºC Tc,s = 80 ºC , Cp =

4.184 KJ/Kg.K

Diametro exterior del intercambiador = 12 cm

Longitud del intercambiador = 3.4 m

Area lateral del intercambiador = π x 0.12 x 3.4 m2

A lateral = As = 1.28 m2

Transferencia de calor convectivo

Qc = ha.As.(Te – Tf )

Qc = 20x0.1.28x(110 – 20) W

Qc = 2304 W

Balance de Energia

Qfh = Qfc + Qc

Qfc = Cp.m.∆T

Qfc = 4.184x20x (80 -20)/60

Qfc = 83680 W

Qfh = 83680 + 2304 = 85984 W
