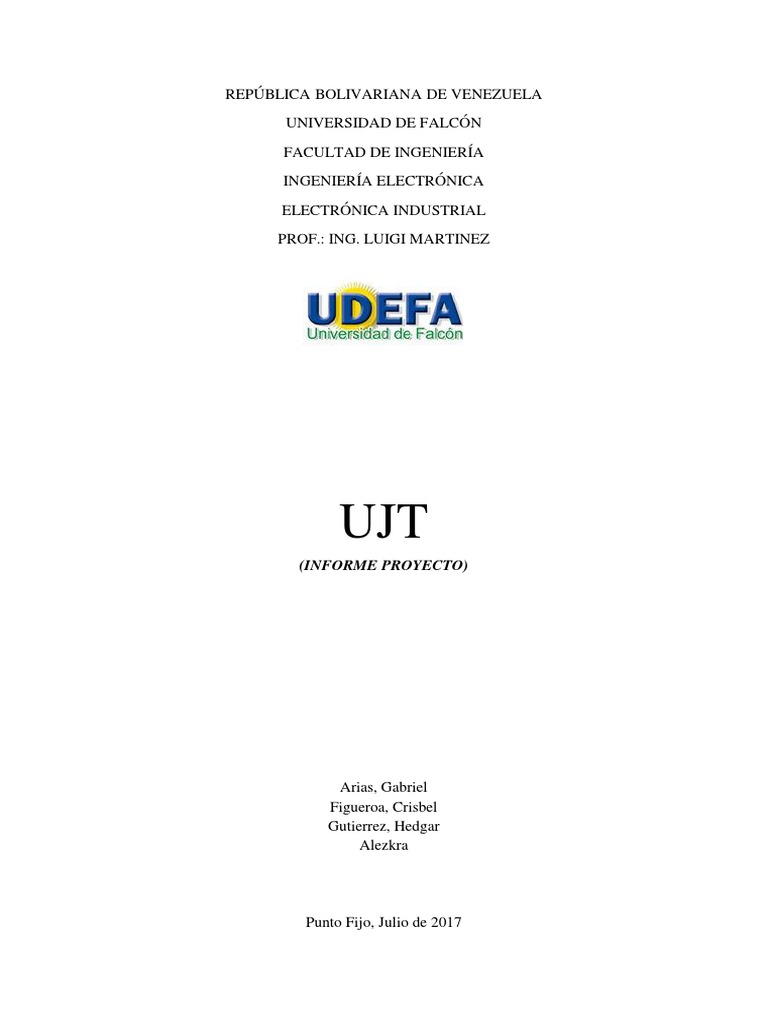

REPÚBLICA BOLIVARIANA DE VENEZUELA

UNIVERSIDAD DE FALCÓN
FACULTAD DE INGENIERÍA
INGENIERÍA ELECTRÓNICA
ELECTRÓNICA INDUSTRIAL
PROF.: ING. LUIGI MARTINEZ

UJT
(INFORME PROYECTO)

Arias, Gabriel
Figueroa, Crisbel
Gutierrez, Hedgar
Alezkra

Punto Fijo, Julio de 2017

 INTRODUCCIÓN

El transistor uniunión o transistor unijuntura es un tipo de transistor que contiene

dos zonas semiconductoras. Tiene tres terminales denomidados emisor (E), base uno
(B1) y base dos (B2). Es un dispositivo con un funcionamiento diferente al de otros
transistores, sus características lo hacen muy útil en muchos circuitos industriales,
incluyendo temporizadores, osciladores, generadores de onda y más importante aún, en
circuitos de control de puerta para SCR y TRIAC.

El 555 fue inventado por Hans R. Camenzind para la Signetics a principio de los
años 70 y fue el circuito integrado más popular y famoso en la historia de la electrónica
a tal punto que se han hecho miles de proyectos basados en él.

Aunque si el 555 se usa generalmente como oscilador (multivibrador astable) o

como temporizador (multivibrador monoestable), en este proyecto lo usaremos
simplemente como interruptor controlado por la luz y por lo tanto sin temporizaciones.
Para esto aprovecharemos el modo astable, un amplificador operacional y los
comparadores internos que tiene el integrado. En la figura n1 de la parte del desarrollo
podemos ver un diagrama a bloques del integrado. Respecto al interruptor con relé y
SCR, este montaje posee mejores características técnicas como por ejemplo una acción
de conmutación más precisa y una mayor histéresis. Además, se puede emplear usando
menos componentes.

La mayor parte de las aplicaciones de los resistores LDR se basan en el

accionamiento de un relé o de una lámpara. Pueden actuar directamente o por mediación
de un amplificador adecuado si se requieren potencias relativamente elevadas. Es
importante calcular la disipación máxima que tiene lugar en el resistor LDR. Si
seconoce la máxima tensión de alimentación (Vmax) y el valor de la resistencia de
carga (R), la disipación máxima en el resistor LDR se produce cuando el valor de su
resistencia sea igual a R.

Las aplicaciones prácticas de las LDR comprenden interruptores y alarmas

activados por la luz o por la oscuridad, alarmas de barrera luminosa, alarmas de humo
por reflexión, etc. Las figuras a continuación muestran algunas aplicaciones prácticas de
este dispositivo.
 MARCO TEORICO

El transistor de Unijuntura (UJT)

Este dispositivo se utiliza, fundamentalmente, como generador de pulsos de disparo
para SCR y TRIACs.

El UJT es un componente que posee tres terminales: dos bases y un emisor, tal como se
muestra en la siguiente figura:

En la figura se puede apreciar la constitución de un UJT, que en realidad está compuesto

solamente por dos cristales. Al cristal P se le contamina con una gran cantidad de
impurezas, presentando en su estructura un número elevado de huecos. Sin embargo, al
cristal N se le dopa con muy pocas impurezas, por lo que existen muy pocos electrones
libres en su estructura. Esto hace que la resistencia entre las dos bases RBB sea muy alta
cuando el diodo del emisor no conduce. Para entender mejor cómo funciona este
dispositivo, vamos a valernos del circuito equivalente de la figura siguiente:

R1 y R2 equivalen a la resistencia de los tramos de cristal N comprendidos entre los

terminales de las bases. El diodo D equivale a la unión formada por los cristales P-N
entre el terminal del emisor y el cristal N.

Mientras el diodo del emisor no entre en conducción, la resistencia entre bases es igual
a:
Si en estas condiciones aplicamos una tensión de alimentación VBB entre las dos bases,
la tensión que aparece entre el emisor y la base será la que corresponda en el circuito
equivalente a R1; es decir, en el divisor de tensión se cumplirá que:

Si llamamos η=R1/RBB, la ecuación queda: V1 = η VBB.

El término η representa la relación intrínseca existente entre las tensiones V1 y VBB.

Así, por ejemplo, si un UJT posee una relación intrínseca característica igual a 0,85 y
queremos determinar la tensión que aparecerá entre el terminal de emisor y la base 1 al
aplicar 12V entre bases, bastará con operar de la siguiente forma:

Al valor de V1 se le conoce como tensión intrínseca, y es aquélla que hay que aplicar
para que el diodo comience a conducir. En nuestro ejemplo, si aplicamos una tensión de
8V al emisor, éste no conducirá, ya que en el cátodo del diodo D existe un potencial
positivo de 10,2V correspondiente a la tensión intrínseca, por lo que dicho diodo
permanecerá polarizado inversamente. Sin embargo, si aplicamos una tensión superior a
10,9V (los 10,2V de V1 más 0,7V de la tensión de barrera del diodo D), el diodo
comenzará a conducir, produciéndose el disparo o encendido del UJT. En resumen, para
conseguir que el UJT entre en estado de conducción es necesario aplicar al emisor una
tensión superior a la intrínseca.

Una vez que conseguimos que el diodo conduzca, por efecto de una tensión de
polarización directa del emisor respecto a la base 1, los portadores mayoritarios del
cristal P (huecos) inundan el tramo de cristal de tipo N comprendido entre el emisor y
dicha base (recordar que el cristal P está fuertemente contaminado con impurezas y el N
débilmente). Este efecto produce una disminución repentina de la resistencia R1 y, con
ella, una reducción de la caída de tensión en la base 1 respecto del emisor, lo que hace
que la corriente de emisor aumente considerablemente.
Mientras la corriente de emisor sea superior a la de mantenimiento (Iv), el diodo
permanecerá en conducción como si de un biestable se tratase. Esta corriente se
especifica normalmente en las hojas de características y suele ser del orden de 5mA.

En la figura de la derecha, se muestra el aspecto de una de las curvas características de

un UJT. Vp(punto Q1) nos indica la tensión pico que hay que aplicar al emisor para
provocar el estado de encendido del UJT (recordar que Vp = V1 + 0,7). Una vez
superada esta tensión, la corriente del emisor aumenta (se hace mayor que Ip),
provocándose el descebado del UJT cuando la corriente de mantenimiento es inferior a
la de mantenimiento Iv (punto Q2).

Aplicaciones del UJT

Una de las aplicaciones del UJT más común es como generador de pulsos en diente de
sierra. Estos pulsos resultan muy útiles para controlar el disparo de la puerta de
TRIACS y SCR.
En la siguiente figura, se muestra el esquema de uno de estos circuitos.

Su funcionamiento es como sigue: Al aplicar una tensión VCC al circuito serie R-C,
formado por la resistencia variable RS y el condensador CS, dicho condensador
comienza a cargarse. Como este condensador está conectado al emisor, cuando se
supere la tensión intrínseca, el UJT entrará en conducción. Debido a que el valor
óhmico de la resistencia R1 es muy pequeño, el condensador se descargará rápidamente,
y en el terminal de B1aparecerá un impulso de tensión. Al disminuir la corriente de
descarga del condensador, sobre el emisor del UJT, por debajo de la de mantenimiento,
éste se desceba y comienza otro nuevo ciclo de carga y descarga del condensador. Así,
se consigue que en el terminal de la base 1 aparezca una señal pulsante en forma de
diente de sierra, que puede utilizarse para controlar los tiempos de disparo de un SCR o
de un TRIAC. Para regular el tiempo de disparo es suficiente con modificar el valor
óhmico de la resistencia variable RS, ya que de ésta depende la constante de tiempo de
carga del condensador.
En la siguiente figura, se muestra una típica aplicación del generador de pulsos de
diente de sierra con UJT para controlar el disparo de un SCR. Mediante este circuito
controlamos la velocidad de un motor serie (o de cualquier otro tipo de carga: estufas,
lámparas, etc) gracias a la regulación de la corriente que realiza sobre medio ciclo del
SCR. Para controlar la velocidad del motor, basta con modificar la frecuencia de los
pulsos en dientes de sierra, lo cual se consigue variando el valor del potenciómetro RS.

LDR: Light Dependent Resistor

El LDR (resistor dependiente de la luz) es una resistencia que varía su valor
dependiendo de la cantidad de luz que la ilumina.

Los valores de una fotorresistencia cuando está totalmente iluminada y cuando está
totalmente a oscuras varía. Puede medir ohmios a 1000 ohmios (1K) en iluminación
total y puede ser de 50K (50,000 Ohms) a varios megaohmios cuando está a oscuras.

El LDR es fabricado con materiales de estructura cristalina, y utiliza sus propiedades

fotoconductoras. Los cristales utilizados más comunes son: sulfuro de cadmio y
seleniuro de cadmio. El valor de la fotorresistencia (en Ohmios) no varía de forma
instantánea cuando se pasa de luz a oscuridad o al contrario, y el tiempo que se dura en
este proceso no siempre es igual si se pasa de oscuro a iluminado o si se pasa de
iluminado a oscuro.

Esto hace que el LDR no se pueda utilizar en muchas aplicaciones,

especialmente aquellas que necesitan de mucha exactitud en cuanto a tiempo para
cambiar de estado (oscuridad a iluminación o iluminación a oscuridad) y a exactitud de
los valores de la fotorresistencia al estar en los mismos estados anteriores. Su tiempo de
respuesta típico es de aproximadamente 0.1 segundos.

Pero hay muchas aplicaciones en las que una fotorresistencia es muy útil. En casos en
que la exactitud de los cambios no es importante como en los circuitos:

 Luz nocturna de encendido automático con 555 y relé, que utiliza una
fotorresistencia para activar una o más luces al llegar la noche.
 Relé controlado por luz, donde el estado de iluminación de la fotorresistencia,
activa o desactiva un Relay (relé), que puede tener un gran número de
aplicaciones

El LDR o forresistencia es un elemento muy útil para aplicaciones en circuitos donde se

necesita detectar la ausencia de luz de día.

El 555
El dispositivo 555 es un circuito integrado muy estable cuya función primordial es la de
producir pulsos de temporización con una gran precisión y que, además, puede
funcionar como oscilador.
Sus características más destacables son:
 Temporización desde microsegundos hasta horas.
 Modos de funcionamiento:
o Monoestable.
o Astable.
 Aplicaciones:
o Temporizador.
o Oscilador.
o Divisor de frecuencia.
o Modulador de frecuencia.
o Generador de señales triangulares.

Especificaciones generales del 555

5- 10- 15-
Vcc Notas
Voltios Voltios Voltios
Frecuencia máxima 500-kHz a 2-MHz Varia con el Mfg y el
(Astable) diseño
Nivel de tensión Vc (medio) 3.3-V 6.6-V 10.0-V Nominal
Error de frecuencia
~ 5% ~ 5% ~ 5% Temperatura 25° C
(Astable)
Error de temporización
~ 1% ~ 1% ~ 1% Temperatura 25° C
(Monoestable)
Máximo valor de Ra + Rb 3.4-Meg 6.2-Meg 10-Meg
Valor mínimo de Ra 5-K 5-K 5-K
Valor mínimo de Rb 3-K 3-K 3-K
Reset VH/VL (pin-4) 0.4/<0.3 0.4/<0.3 0.4/<0.3
Corriente de salida (pin-3) ~200ma ~200ma ~200ma

A continuación se mostrarán los modos de funcionamiento que posee este circuito

integrado. En los esquemas se hace referencia al patillaje del elemento, al igual que a las
entradas y salidas de cada montaje.

Funcionamiento Monoestable

Cuando la señal de disparo está a nivel alto (ej. 5V con Vcc 5V) la salida se mantiene a
nivel bajo (0V), que es el estado de reposo.

Una vez se produce el flanco descendente de la señal de disparo y se pasa por el valor
de disparo, la salida se mantiene a nivel alto (Vcc) hasta transcurrido el tiempo
determinado por la ecuación:

T = 1.1*Ra*C
Es recomendable, para no tener problemas de sincronización que el flanco de bajada de
la señal de disparo sea de una pendiente elevada, pasando lo más rápidamente posible a
un nivel bajo (idealmente 0V).
NOTA: en el modo monoestable, el disparo debería ser puesto nuevamente a nivel alto
antes que termine la temporización.

Funcionamiento Astable

En este modo se genera una señal cuadrada oscilante de frecuencia:

F = 1/T = 1.44 / [C*(Ra+2*Rb)]

La señal cuadrada tendrá como valor alto Vcc (aproximadamente) y como valor bajo
0V.
Si se desea ajustar el tiempo que está a nivel alto y bajo se deben aplicar las fórmulas:

Salida a nivel alto: T1 = 0.693*(Ra+Rb)*C

Salida a nivel bajo: T2 = 0.693*Rb*C

DIODO LED

El LED (Light-Emitting Diode: Diodo Emisor de Luz), es un dispositivo semiconductor

que emite luz incoherente de espectro reducido cuando se polariza de forma directa la
unión PN en la cual circula por él una corriente eléctrica . Este fenómeno es una forma
de electroluminiscencia, el LED es un tipo especial de diodo que trabaja como un diodo
común, pero que al ser atravesado por la corriente eléctrica, emite luz . Este dispositivo
semiconductor está comúnmente encapsulado en una cubierta de plástico de
mayor resistencia que las de vidrio que usualmente se emplean en las lámparas
incandescentes. Aunque el plástico puede estar coloreado, es sólo por razones estéticas,
ya que ello no influye en el color de la luz emitida. Usualmente un LED es una fuente
de luz compuesta con diferentes partes, razón por la cual el patrón de intensidad de la
luz emitida puede ser bastante complejo.

Para obtener una buena intensidad luminosa debe escogerse bien la corriente que
atraviesa el LED y evitar que este se pueda dañar; para ello, hay que tener en cuenta que
el voltaje de operación va desde 1,8 hasta 3,8 voltios aproximadamente (lo que está
relacionado con el material de fabricación y el color de la luz que emite) y la gama de
intensidades que debe circular por él varía según su aplicación. Los Valores típicos de
corriente directa de polarización de un LED están comprendidos entre los 10 y 20
miliamperios (mA) en los diodos de color rojo y de entre los 20 y 40 miliamperios (mA)
para los otros LED. Los diodos LED tienen enormes ventajas sobre las lámparas
indicadoras comunes, como su bajo consumo de energía, su mantenimiento casi nulo y
con una vida aproximada de 100,000 horas. Para la protección del LED en caso haya
picos inesperados que puedan dañarlo. Se coloca en paralelo y en sentido opuesto un
diodo de silicio común

En general, los LED suelen tener mejor eficiencia cuanto menor es la corriente que
circula por ellos, con lo cual, en su operación de forma optimizada, se suele buscar un
compromiso entre la intensidad luminosa que producen (mayor cuanto más grande es la
intensidad que circula por ellos) y la eficiencia (mayor cuanto menor es la intensidad
que circula por ellos).

Símbolo del LED Estructura del LED

SCR

Rectificador controlado de silicio SCR (silicon controlled rectifier)

Es un dispositivo semiconductor biestable formado por tres uniones pn con la
disposición pnpn Está formado por tres terminales, llamados Ánodo, Cátodo y Puerta.
La conducción entre ánodo y cátodo es controlada por el terminal de puerta. Es un
elemento unidireccional (sentido de la corriente es único), conmutador casi ideal,
rectificador y amplificador a la vez.

El SCR se asemeja a un diodo rectificador pero si el ánodo es positivo en relación al

cátodo no circulará la corriente hasta que una corriente positiva se inyecte en la puerta.
Luego el diodo se enciende y no se apagará hasta que no se remueva la tensión en el
ánodo-cátodo, de allí el nombre rectificador controlado.

Funcionamiento básico del SCR

El siguiente gráfico muestra un circuito equivalente del SCR para comprender su
funcionamiento.

Al aplicarse una corriente IG al terminal G (base de Q2 y colector de Q1), se producen

dos corrientes: IC2 = IB1.

IB1 es la corriente base del transistor Q1 y causa que exista una corriente de colector de
Q1 (IC1) que a su vez alimenta la base del transistor Q2 (IB2), este a su vez causa más
corriente en IC2, que es lo mismos que IB1 en la base de Q1.

Este proceso regenerativo se repite hasta saturar Q1 y Q2 causando el encendido

del SCR.
Operación controlada del rectificador controlado de silicio
Como su nombre lo indica, el SCR es un rectificador construido con material de silicio
con una tercera terminal para efecto de control. Se escogió el silicio debido a sus
capacidades de alta temperatura y potencia.

La operación básica del SCR es diferente de la del diodo semiconductor de dos capas
fundamental, en que una tercera terminal, llamada compuerta, determina cuándo el
rectificador conmuta del estado de circuito abierto al de circuito cerrado. No es
suficiente sólo la polarización directa del ánodo al cátodo del dispositivo. En la región
de conducción la resistencia dinámica el SCR es típicamente de 0.01 a 0.1
La resistencia inversa es típicamente de 100 k o más. Un SCR actúa a semejanza de
un interruptor. Cuando esta encendido (ON), hay una trayectoria de flujo de corriente de
baja resistencia del ánodo al cátodo. Actúa entonces como un interruptor cerrado.
Cuando está apagado (OFF), no puede haber flujo de corriente del ánodo al cátodo. Por
tanto, actúa como un interruptor abierto. Dado que es un dispositivo de estado só1ido,
la acción de conmutación de un SCR es muy rápida.

LM741

Circuito integrado LM741. Esta serie de componentes electrónicos integrados

corresponde a los amplificadores operacionales de propósito general que ofrecen un
mejor rendimiento frente a los estándares industriales, como el LM709. El LM741 es el
reemplazo directo de los CIs:709C, LM201, MC1439 y 748 en la mayoría de las
aplicaciones. Los amplificadores ofrecen muchas características que hacen que su
utilización sea casi infalible: Protección de sobrecarga en la entrada y la salida, su salida
no queda con tensión cuando se excede el rango en modo común, ausencia de
oscilaciones. Los LM741C/LM741E son idénticos a los LM741/LM741A salvo que el
LM741C/LM741E tienen su funcionamiento garantizado en un rango de temperaturas
de entre 0 ºC a +70 ºC, en lugar de -55 ºC a +125 ºC.

Pines
Aunque el chip dispone de ocho patillas (pines) tres de ellas se reservan para funciones
especiales el resto, tienen asignadas las siguientes funciones:
 Pin Nº 2: entrada de señal inversora.
 Pin Nº 3: entrada de señal no inversora.
 Pin Nº 6: terminal de salida.
 Pin Nº 7: terminal de alimentación positiva (Vcc)
 Pin Nº 4: terminal de alimentación negativa (-Vcc)
Error al crear miniatura: Falta archivo

Alimentación
La alimentación del circuito puede realizar mediante una sola pila o mediante dos, en
cuyo caso se denomina alimentación simétrica. El amplificador operacional recibe este
nombre porque inicialmente fue diseñado para poder realizar operaciones matemáticas
con señales eléctricas formando parte de los denominados calculadores analógicos. Hoy
en día se emplea en infinidad de aparatos e instrumentos de la industria, medicina. etc..

Características
Entre las características más importantes que posee este circuito integrado, se pueden
destacar:

 Alta impedancia (resistencia) de entrada: del orden de 1 MW , lo cual implica

que la intensidad de corriente por los terminales de entrada será despreciable.

 Baja impedancia de salida: del orden de 150 W, pudiendo atacar cualquier carga
(circuito) sin que su funcionamiento se modifique dependiendo del valor de ésta.

 Tensión máxima de alimentación: ±Vcc = ± 18 V. Implica que la tensión de

salida nunca podrá superar a la de alimentación.

 Alta ganancia de tensión en lazo abierto (sin conectar ningún componente entre
la salida y cualquiera de las entradas) con pequeños valores de tensión en los
terminales de entrada se consiguen grandes tensiones de salida.
RELÉ
Es un aparato eléctrico que funciona como un interruptor, abrir y cerrar el paso de la
corriente eléctrica, pero accionado eléctricamente. El relé permite abrir o cerrar
contactos mediante un electroimán, por eso también se llaman relés electromagnéticos o
relevador. Fíjate en la siguiente imagen y vamos a explicar su funcionamiento.

Funcionamiento del Relé

Vemos que el relé de la figura de abajo tiene 2 contactos, una abierto (NC) y otro
cerrado (NO) (pueden tener más). Cuando metemos corriente por la bobina, esta crea
un campo magnético creando un electroimán que atrae los contactos haciéndolos
cambiar de posición, el que estaba abierto se cierra y el que estaba normalmente
cerrado se abre. El contacto que se mueve es el C y es el que hace que cambien de
posición los otros dos.

Como ves habrá un circuito que activa la bobina, llamado de control, y otro que será el
circuito que activa los elementos de salida a través de los contactos, llamado circuito
secundario o de fuerza.

Los relés Pueden tener 1 , 2, 3 o casi los que queramos contactos de salida y estos
puede ser normalmente abiertos o normalmente cerrados (estado normal = estado sin
corriente).

Los relés eléctricos son básicamente interruptores operados eléctricamente que vienen
en muchas formas, tamaños y potencias adecuadas para todo tipo de aplicaciones. Los
relés también pueden ser relés de potencia, más grandes y utilizados para la tensión
mayores o aplicaciones de conmutación de alta corriente. En este caso se
llaman Contactores, en lugar de relés.

CONDENSADOR
Un condensador, también llamado capacitor, es un componente eléctrico que almacena
carga eléctrica, para liberarla posteriormente. También se suele llamar capacitor
eléctrico. En la siguiente imagen vemos varios tipos diferentes.
¿Cómo almacena la Carga el Condensador?

Para almacenar la carga eléctrica, utiliza dos placas o superficies conductoras en forma
de láminas separadas por un material dieléctrico (aislante). Estas placas son las que se
cargarán eléctricamente cuando lo conectemos a una batería o a una fuente de tensión.
Las placas se cargarán con la misma cantidad de carga (q) pero con distintos signos (una
+ y la otra -). Una vez cargado ya tenemosentre las dos placas una d.d.p o tensión, y
estará preparado para soltar esta carga cuando lo conectemos a un receptor de salida.

El material dieléctrico que separa las placas o láminas suele ser aire, tantalio, papel,
aluminio, cerámica y ciertos plásticos, depende del tipo de condensador. Un material
dieléctrico es usado para aislar componentes eléctricamente entre si, por eso deben de
ser buenos aislantes. En el caso del condensador separa las dos láminas con carga
eléctrica.

La cantidad de carga eléctrica que almacena se mide en Faradios. Esta unidad es muy
grande, por eso se suele utilizar el microfaradio, 10 elevado a menos 6 faradios. 1 µF =
10-6 F. También se usa una unidad menor el picofaradio, que son 10 elevado a menos 12
Faradios. 1 pF = 10-12 F.

Esta cantidad de carga que puede almacenar un condensador, se llama Capacidad del
Condensador y viene expresada por la siguiente fórmula:
C=q/V
q = a la carga de una de los dos placas. Se mide en Culombios.

V = es la tensión o d.d.p entre los dos extremos o placas o lo que es lo mismo la tensión
del condensador. Se mide en voltios.

Según la fórmula un condensador con una carga de 1 Culombio y con una tensión de 1
Voltio, tendrá una capacidad de 1 Faradio. Como ya dijimos antes este condensador
sería enorme, ya que 1 Faradio es una unidad de capacidad muy grande (ocuparía un
área aproximada de 1.011m2, que en la práctica es imposible).
Podríamos despejar la tensión del condensador en la fórmula anterior y quedaría:

V=q/C

Carga de un condensador
Considérese el circuito en serie de la figura. Inicialmente el condensador está
descargado. Si se cierra el interruptor I la carga empieza a fluir produciendo corriente en
el circuito, el condensador se empieza a cargar. Una vez que el condensador adquiere la
carga máxima, la corriente cesa en el circuito.
En el circuito de la figura tendremos que la suma
Vab+Vbc+Vca=0

 El extremo a tiene un potencial mayor que el

extremo b de la resistencia R ya que la corriente
fluye de a a b. De acuerdo a la ley de
Ohm Vab=iR

 La placa positiva del condensador b tiene

mayor potencial que la placa negativa c, de
modo que Vbc=q/C.

 El terminal positivo de la batería a tiene mayor

potencial que el terminal negativo c, de modo
que Vca=-Ve , donde Ve es la fem de la batería

La ecuación del circuito es

iR+q/C-Ve =0

Teniendo en cuenta que la intensidad se define como la carga que atraviesa la sección
del circuito en la unidad de tiempo, i=dq/dt, tendremos la siguiente ecuación para
integrar
Derivando con respecto al tiempo, obtenemos la intensidad en función del tiempo

La carga tiende hacia un valor máximo C·Ve al cabo de un cierto tiempo, teóricamente
infinito.

La intensidad disminuye exponencialmente con el tiempo, hasta que se hace cero

cuando el condensador adquiere la carga máxima.

La cantidad RC que aparece en el denominador de t se denomina constante de tiempo

del circuito. Este representa el tiempo que tomará a la corriente para decrecer hasta 1/e
de su valor inicial.

Un tubo-capilar alimentado por un flujo constante producido por un frasco de Mariotte

es la analogía hidráulica de la carga de un condensador.

Descarga de un condensador
Consideremos ahora el circuito que consta de un condensador, inicialmente cargado con
carga Q, y una resistencia R, y se cierra el interruptor I.
La ecuación del circuito será la siguiente.
Vab+Vba=0

 Como la corriente va de a hacia b, el potencial

de a es más alto que el potencial de b. Por la ley de
Ohm Vab=iR.

 En el condensador la placa positiva a tiene más

potencial que la negativa b, de modo que Vba=-q/C.

La ecuación del circuito es

iR-q/C=0
Como la carga disminuye con el tiempo i=-dq/dt. La ecuación a integrar es
La carga del condensador disminuye exponencialmente con el tiempo. Derivando con
respecto del tiempo, obtenemos la intensidad, en el sentido indicado en la figura.

que disminuye exponencialmente con el tiempo.

La descarga tubo-capilar es la analogía hidráulica de la descarga del condensador.

RESISTENCIAS

Se le denomina resistencia eléctricaa la oposición al flujo de electrones al moverse a

través de un conductor.1 2La unidad de resistencia en el Sistema Internacional es el
ohmio, que se representa con la letra griega omega (Ω), en honor al físico alemán Georg
Simon Ohm, quien descubrió el principio que ahora lleva su nombre. Para un conductor
de tipo cable, la resistencia está dada por la siguiente fórmula:

Si los electrones fluyen a través de un conductor con escasa resistencia eléctrica, no

encontrarán problemas para avanzar. En cambio, cuando se topan con una resistencia
eléctrica importante, su flujo se interrumpe y los electrones comienzan a chocar entre sí
y se desordenan, produciendo calor.
 La fórmula para expresar y calcular la resistencia
eléctrica de un cable conductor es ρ * l / S, en la cual ρ (la letra griega que se lee rho) la
resistividad del material o el coeficiente de proporcionalidad, l es la medida del cable a
lo largo y S es la superficie de su sección transversal.

DESARROLLO

DB GENERAL

LDR 555 / A.O. RELÉ / SCR CARGAS

MATERIALES Y COMPONENTES
1 LDR, Fotoresitencia
1 Timer 555
1 Potenciometro
2 Resistencias (1k, 10k, 220 Ohms)
2 Capacitores (10nF, 10uF)
Diodo LED
VSOURSE
1 A.O. LM741
Resistencias (1k, 2k)
VSOURSE
1 SCR TIC106M
1 Relé 12 V
2 Carga (Motor, Alarma de luz, sonido, etc)

CIRCUITO

FUNCIONAMIENTO
Este circuito está basado en el 555 y una fotorresistencia LDR, La LDR se
comporta como una resistencia variable a la luz, es decir; cuando hay poca luz ella baja
su resistencia a unos cientos de Ohmios, y cuando hay oscuridad o ausencia de luz ella
sube su resistencia al orden de los mega ohminos.

Aquí tenemos un comparador, un divisor de tensión que lo implementamos con

una resistencia variable del orden de 100K, puede ser hasta de 10k, en serie con una
resistencia de 1k (esta resistencia lo que hará será proteger el potenciómetro o
resistencia variable, en caso de que se baje a su menor valor. La resistencia quedaría en
0 Ohms y podría quemarse).

Lo que haremos es darle un voltaje de activación al pin 2, cuando este voltaje

cae por debajo de la 3ra parte de la alimentación (en este caso 5 voltios) él activa una
señal en la salida (pin 3). Ese es el principio de funcionamiento de este circuito.

El temporizador, opera como multivibrador astable y produce cambios de estado

en los pines 3 (salida) y 7 (descarga) cada vez que la señal de entrada cumpla con
los requisitos esperados en los pines 6 (umbral) y 2 (disparo).

Luego el A.O. tiene configurado como amplificador NO inversor tiene en su vi

un voltaje de 4 V Aproximadamente (tomado del punto de salida del 555) cuando haya
ausencia de luz este le llegará esa señal y amplificará al doble (por su configuración),
ganancia necesaria para activar el Relé quien trabaja a partir de 7.5 Voltios en adelante.

En este proyecto nos quisimos basar en el detector de presencia, manteniendo un

led o laser dirigido todo el tiempo hacia la LDR conservando una carga ON (LED)
cuando se corte la luz (paso de persona u obstrucción de cualquier objeto) se emitirá una
respuesta segunda accionando un circuito UJT como éste, el cual implica un control de
media onda debido a que el SCR está apagado durante los semi-ciclos negativos.

En la siguiente figura, se muestra una típica aplicación del generador de pulsos

de diente de sierra con UJT para controlar el disparo de un SCR. Mediante este circuito
controlamos la velocidad de un motor serie (o de cualquier otro tipo de carga: estufas,
lámparas, etc) gracias a la regulación de la corriente que realiza sobre medio ciclo del
SCR. Para controlar la velocidad del motor, basta con modificar la frecuencia de los
pulsos en dientes de sierra, lo cual se consigue variando el valor del potenciómetro RS.

Esta vez un oscilador de relajación implementado con un UJT, la carga puede

ser un motor, una lámpara, un calentador o algún otro dispositivo, variando R1 (que en
este caso sería un preset), podemos cambiar la constante de tiempo RC, y alterar el
punto en el cual dispara el UJT.
Esto no nos permite controlar el ángulo de conducción del SCR, lo que significa que
estamos controlado la corriente de la carga.
APLICACIONES

Son infinitas aplicaciones que se le puede dar a un circuito con LDR y UJT que van
desde el encendido de un TV hasta el control de una incubadora, sin embargo las que
nosotros les daremos más utilidad son:

Adaptaciones con el UJT

Temporizador
Su función es la de establecer el tiempo de encendido o apagado de un dispositivo
electrónico, cuando se dice, por ejemplo, "alarma temporizada", eso indica que en el
momento en que se activa una alarma, misma permanece ACTIVADA por ejemplo
determinado.

Este ejemplo se vería como una señal en activación por un temporizador

Interruptores de estado sólido.

Este circuito es muy sencillo, funciona de forma siguiente: al apretar el pulsador de
encendido, el capacitor C1 se carga instantáneamente en los semiperiodos negativos de
la tensión de la red a través del Diodo D1, y la Resistencia R1, simultáneamente, se
hace conductor el Triac; C1 se descarga entonces sobre la resistencia R2 y el Diodo de
disparo D2
En cuanto a la tensión de C2 alcanza el valor de la tensión de avalancha de D2, C2 se
descarga a través de este Diodo sobre el circuito de puerta del Triac, manteniendo así la
conducción, la duración de esto, es corto (menos de 1 minuto).

Relevadores de estado sólido

Los interruptores estáticos se pueden aplicar como relevadores de estado sólido (SCR),
utilizamos para controlar la potencia C.A. y de C. D. Los SSR tienen muchas
aplicaciones en controles industriales, para reemplazar los relevadores
electromecánicos, por ejemplo: el control de motores (carga).

En el caso de las aplicaciones de C.D. se pueden utilizar tiristores o Triac, y para las
aplicaciones de C.D. se utilizan transistores, normalmente entre el circuito de control y
el de carga de los SSR están eléctricamente aislados mediante un relevador tipo red o de
lengüeta, un transformador o un acoplamiento óptico.

Los interruptores de estado sólido están disponibles en forma comercial con

especificaciones limitadas de voltaje y de corriente, que van desde 1 A. hasta 50 A. y
hasta 440 V. Si es necesario diseñar un SSR a fin de cumplir requisitos específicos, el
diseño resulta sencillo y requiere de la determinación de las especificaciones de voltaje
y corriente de los dispositivos semiconductores de potencia.

Aplicaciones generales con la LDR

Encendido de luces
Las aplicaciones de las fotorresistencias en el mundo son en su mayoría relacionadas
con sistemas de iluminación siendo el ejemplo más popular y más directo los sistemas
de encendido de luces en las empresas a medida que se acerca la noche en donde la
fotorresistencia se utiliza como un detector de oscuridad a modo de interruptor.

La iluminación eléctrica está disponible desde hace mucho tiempo en todos los entornos
domésticos, y la sencilla maniobra necesaria para encender y apagar una bombilla no
constituye esfuerzo alguno. Sin embargo, existen determinadas situaciones en las que se
prefiere delegar esta misión en un sistema automático, normalmente centrado en un
circuito electrónico conocido como 'interruptor crepuscular". Este sistema basa su
funcionamiento en un sensor especial, que actúa según la cantidad de luz presente en el
lugar en el que está instalado, sin necesidad de teclas u otros comandos que accionar a
mano.

Cuando la luz ambiental disminuye bajo un cierto nivel, el interruptor crepuscular

acciona un relé, cerrando así el interruptor constituido por los contactos
correspondientes.

El nivel luminoso al que tiene lugar la intervención puede naturalmente regularse, de

modo que se puede adaptar el circuito a las distintas aplicaciones posibles. Para evitar
activaciones accidentales, o conmutaciones repetidas en caso de pequeñas variaciones
de luminosidad (por ejemplo, por el paso de una nube), el dispositivo actúa con un
cierto retardo.
LDR de retención

El relé se acciona a causa de un cortocircuito temporal del LDR o de un impulso de

tensión en la lámpara
Indicador de Nivel

Si el prisma está sumergido en un fluido, no existe casi reflexión. Tan pronto como el
prisma queda por encima del nivel del fluido se produce reflexión total y se ilumina el
LDR.
Conmutador Crepuscular

Opera con un relé bimetálico para que los impulsos de luz no puedan tener influencia
Control de Limitación de Ganancia
Al aumentar Vi, el valor de la resistencia del resistor LDR disminuye y el valor de Vo
permanece bajo
Conmutador automático de brillo y contraste en televisión

El brillo y el contraste se ajustan automáticamente al variar la iluminación del ambiente

Luz Intermitente

Tan pronto como se enciende la lámpara, disminuye la resistencia del resistor LDR y el
relé desconecta la lámpara. Como resultado aumenta la resistencia del resistor LDR y
vuelve a encenderse la lámpara, y así sucecisavemente.

CONCLUSIÓN
En general la LDR es un componente que hace variar su resistencia dependiendo
de la luz visible, ya que este tiene una fotorresistencia que es sensible a la luz. Como ya
sabemos que la resistencia es una propiedad de los materiales que impide el flujo de la
corriente eléctrica por él, entre mayor sea la resistencia, mayor ser la oposición al flujo
eléctrico. Las características de la corriente eléctrica se pueden apreciar por medio de la
práctica, ya que podemos observar claramente la dependencia entre el voltaje y la
resistencia, ya que entre la resistencia aumente, el voltaje disminuye,
yaque cuando la fotorresistencia impide por medio del potenciómetro y suresistencia
que la corriente eléctrica pasa por el circuito, por lo tanto el voltaje baja. Por lo
contrario cuando la resistencia disminuya, la corriente intentara pasar
por donde menos resistencia encuentre, esto provoca que la corriente circulelibremente
por el circuito y por lo tanto el foco se pueda encender. A potenciómetro es un resistor
golpeado ligeramente variable que se puede utilizar como a divisor del voltaje. El
mismo término se aplica a un componente eléctrico y a un instrumento que mide. Como
componente eléctrico, un potenciómetro es un resistor del tres-terminal con un contacto
que resbala que forme un divisor ajustable del voltaje. Si se utilizan los tres terminales,
puede actuar como variable divisor del voltaje. Si se utilizan solamente dos terminales,
acta como un resistor o reóstato variable. Los potenciómetros son de uso general pues
los controles para los dispositivos eléctricos tales como un control de la sensibilidad de
una fotorresistencia.
Nuestro proyecto abre paso a futuras investigaciones que guarden estrecha
relación al uso de sensores de movimiento, detectores de presencia, ausencia de luz por
láser, cámaras infrarrojas y más.

BIBLIOGRAFÍA
Curso Práctico de Electrónica Digital, editorial CEKIT, págs: 202-205.
http://www.national.com - datasheet del 555
http://es.wikipedia.org/wiki/Rectificador_controlado_de_silicio

Robert L. Boylestad, Louis Nashelsky. Prentice Hall. Mexico. Octava edición. 2003.
http://www.unicrom.com/Tut_ldr.asp

http://www.galeon.com/konnan2001/OSCILADOR.HTML

ELECTRONICA DE POTENCIA

TIRISTORES. Osciladores de Relajación - Dispositivos UJT, PUT, SUS/SBS y

DIAC. Antonio Nachez, A-4-32-2 ELECTRONICA IV
