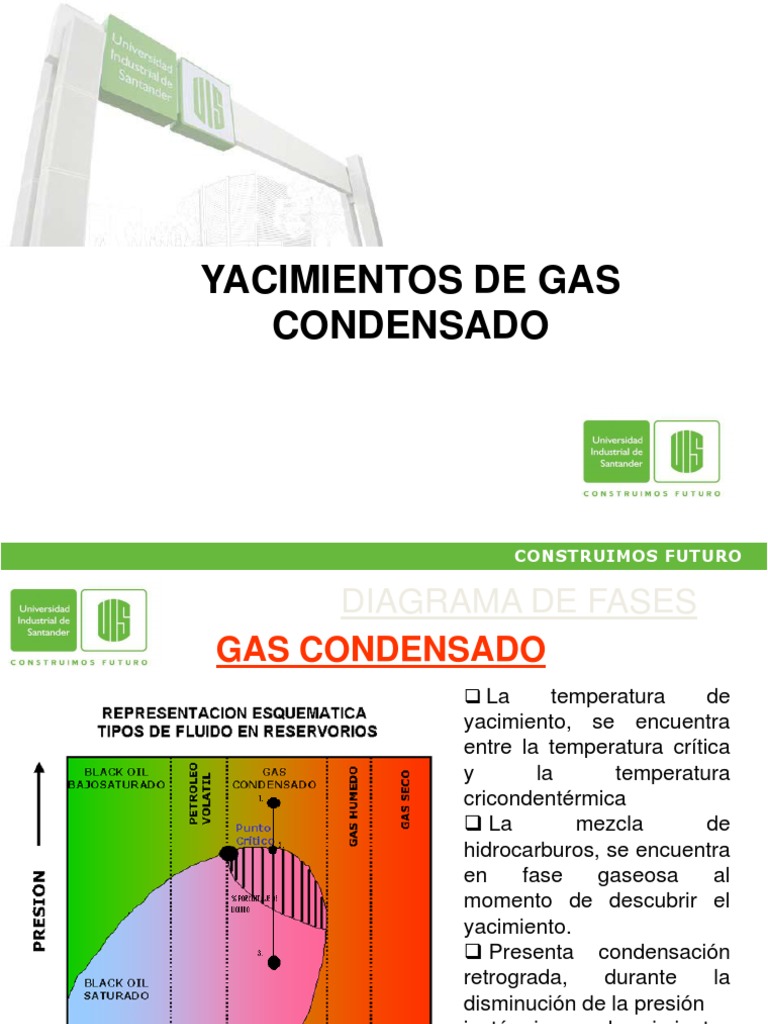

YACIMIENTOS DE GAS

CONDENSADO

CONSTRUIMOS FUTURO
 DIAGRAMA DE FASES
GAS CONDENSADO
 La temperatura de
yacimiento, se encuentra
entre la temperatura crítica
y la temperatura
cricondentérmica
 La mezcla de
hidrocarburos, se encuentra
en fase gaseosa al
momento de descubrir el
yacimiento.
 Presenta condensación
retrograda, durante la
disminución de la presión
isotérmica en el yacimiento.
 Se puede considerar un
gas con líquido disuelto.

CONSTRUIMOS FUTURO
 DIAGRAMA DE FASES
GAS CONDENSADO

UN GAS CONDENSADO ES UN FLUIDO

MONOFASICO EN CONDICIONES DE YACIMIENTO
ORIGINALES. Bajo ciertas condiciones de
temperatura y presión este fluido se separa en dos
fases una fase gaseosa y una fase líquida (conocida
como condensado retrógrado).

CONSTRUIMOS FUTURO
Caracterización de fluidos de Yacimientos en base
a información de pruebas de producción y
análisis cromatográficos (Mc Cain)
RGP °API C4+ C1 COLOR

GAS SECO > 100000 -- < 0.7 % > 90 % ----

GAS HUM. > 15000 < 70 <4 < 90 INCOL.

GAS COND. > 3200 > 40 < 12.5 > 60 AM CLARO

PET. VOL. > 1750 > 40 > 12.5 < 60 AM. OSCURO

PET. NEGRO < 1750 < 45 > 20 < 50 NEG. VER.

Gonzalo Rojas, Ph.D

 GAS CONDENSADO
CLASIFICACION
En base a los
componentes del gas
condensado, se puede
clasificar en dos:

Gas condensado rico Gas condensado

pobre

Genera proporciones
superiores a 150 bbl de Genera un volumen
líquido por 1 MMPC de gas, pequeño de líquido menor
en realidad no existen límites a 100 bbl de líquido por 1
establecidos en las MMPC de gas.
definiciones de gas pobre o
gas rico.
CONSTRUIMOS FUTURO
 GAS CONDENSADO

Gas condensado rico Gas condensado pobre

** AHMED, T. Hidrocarbon Phase Behavior. 1987

CONSTRUIMOS FUTURO
 GAS CONDENSADO

Punto crítico se presenta en rango mayor

de T , P , debido a su composición

Yacimientos de Gas Condensado Yacimientos de Gas

Tomado de :ARAMENDIZ, Jose y VELASQUEZ, Miguel. TESIS “Consideraciones y procedimientos
para el analisis PVTdel crudo de campos maduros. Aplicación campo colorado”. 2008 CONSTRUIMOS FUTURO
Maduración del
hidrocarburo

[Link] Zuly Calderón Carrillo

Maduración del
hidrocarburo

[Link] Zuly Calderón Carrillo

Formación de
hidrocarburos

[Link]

Zuly Calderón Carrillo

 GAS CONDENSADO
CARACTERISTICAS
OPERACIÓN
Gas Gas

Oil Oil

Uno de los mayores propósitos es

mantener la presión, por encima
del punto de rocío para evitar la
condensación en el yacimiento o
en la tubería de producción, para
que esta ocurra en la superficie, y
así, obtener la mayor cantidad de
condensado.

CONSTRUIMOS FUTURO
 GAS CONDENSADO
OPERACIÓN

Cuando el yacimiento
Gas
alcanza la presión de rocio,
el fluido entra en etapa de Aceite
2 fases, en la cual el
líquido queda atrapado en
las paredes de los poros,
hasta alcanzar la
saturación necesaria para
fluir a superficie.

P > Psat

CONSTRUIMOS FUTURO
GAS CONDENSADO

En Colombia
GIBRALTAR

 CUSIANA CUSIANA
CUPIAGUA

 CUPIAGUA

 GIBRALTAR

 FLOREÑA

CONSTRUIMOS FUTURO
CONDENSACIÓN
RETROGRADA

CONSTRUIMOS FUTURO
 Concepto
Se presenta cuando el líquido del fluido
del yacimiento (el cual se encuentra en
estado gaseoso) condensa por reducción
de presión.

Si la formación del líquido ocurre

isotérmicamente (a temperatura
constante) con una reducción de presión
el fenómeno es conocido como una
condensación retrógrada isotérmica. Se
emplea el término “retrógrado” porque
generalmente durante una expansión
isotérmica ocurre vaporización en lugar •Tomado y modificado de OilField Review , Revisión de los
de condensación. yacimientos de gas condensado. Primavera 2006. 1

CONSTRUIMOS FUTURO
Condensación Retrógrada
 GAS CONDENSADO

CARACTERISTICAS DE PRODUCCION
Condensados
bloquean la
producción de
gas

*Blog petrolero ; Dedicado a las actividades de Ingeniería y Geología de Reservorios,

[Link]

CONSTRUIMOS FUTURO
 El yacimiento inicialmente
Haga click para se encuentra a una presión
ver cada etápa entre la presión crítica y la
presión cricondentérmica
La presión de rocio del
fluido de yacimiento es
inferior a la presión inicial,
por estainicia
Cuando razónla el fluido se
producción,
encuentra inicialmente
la presión del yacimiento en
fase
En lagaseosa
empieza a declinar
zona próxima a la
cara del pozo se empieza a
generar fluido condensado;
La declinación de presión
este
continua hasta no
condensado quefluye
la
hasta
presión alcanzar
en todo la
el
Fuente: William MacCain, Jr; Condensate Buildup Around Wellbores;
saturación
yacimiento crítica.
es inferior a la
The Harold Vance Department of Petroleum Engineering; 2006. presión de rocio;

CONSTRUIMOS FUTURO
Condensación Retrógrada
Fuente: William MacCain, Jr; Condensate Buildup Around Wellbores;
The Harold Vance Department of Petroleum Engineering; 2006.

CONSTRUIMOS FUTURO
Condensación Retrógrada
REGIÓN 2: Representa una zona de
acumulación de condensado y donde solamente
REGIÓN 1: Esta región se encuentra muy cerca
está fluyendo gas. Esta es la zona intermedia en
del pozo y es en donde ocurre simultáneamente
donde inicia la caída del condensado y define
flujo de gas y líquido a diferentes velocidades.
una región de acumulación neta de condensado.
La saturación de condensado se encuentra por
La saturación de condensado está por debajo
encima de la saturación crítica del condensado y
del valor crítico por lo que la movilidad del
por tanto las fases de gas y de líquido son
líquido es cero o muy pequeña.
móviles.
1 2 3

REGIÓN 3: Se caracteriza porque contiene gas

(original) en fase simple y es la única fase móvil
ya que por definición, no existe condensado en
esta región.

•Tomado y modificado de OilField Review , Revisión de los

yacimientos de gas condensado. Primavera 2006. 1
CONSTRUIMOS FUTURO
 ECUACIONES Y
CORRELACIONES

CONSTRUIMOS FUTURO
Volúmenes de Hidrocarburos Originales en
Sitio

GOES
GOES  f g * GCOES
PCN
Si se extrae todo el gas
condensado a COES GOES
COES 
superficie BN RGCi
GCOES
PCN

7758Vp 1  Sw i 
GCOES 
BgCi
Bgci  BY PCN

Gonzalo Rojas, Ph.D

 GAS CONDENSADO
CÁLCULO DE CANTIDAD DE GAS PRODUCIDO
Y GAS EN SUPERFICIE
Área de arena productora
Espesor de arena productora
Porosidad
Gas Condensado
Original En Sitio Saturación de Agua

Factor volumétrico
Inicial de Gas
Gas Seco Original
En Sitio

Fracción de gas

Condensado
Original En Sitio

CONSTRUIMOS FUTURO
 GAS CONDENSADO
ECUACIONES Y CORRELACIONES

Para el cálculo del factor de desviación (Z) , utilizando la

gravedad especifica del fluido( ).

Peso Molecular del

Fluido

CONSTRUIMOS FUTURO
 GAS CONDENSADO
ECUACIONES Y CORRELACIONES
Peso molecular del fluido

Base de
cálculo= 1 BF Masa del fluido

Moles del fluido

CONSTRUIMOS FUTURO
MASA DE PETRÓLEO
ECUACIONES Y CORRELACIONES

Densidad del
aceite

CONSTRUIMOS FUTURO
MASA DE GAS
ECUACIONES Y CORRELACIONES

→
 ECUACIONES Y CORRELACIONES
ECUACIONES Y CORRELACIONES

 lb 
m f  0.07636 R  g  350  o  
 BF 
Moles en lb-mol / BF

→ →

CONSTRUIMOS FUTURO
 ECUACIONES Y CORRELACIONES

 Cragoe

CONSTRUIMOS FUTURO
GAS CONDENSADO

EJEMPLO -1

CONSTRUIMOS FUTURO
EJEMPLO-1

Calcular el petróleo y gas inicial por acre-pie neto de un

yacimiento de condensado de gas:

•Presión inicial = 2740 lpca; Porosidad promedia = 25%

•Temperatura del yacimiento = 215 °F; Gravedad del petróleo, 60 °F = 48 °API
•Saturación promedia de agua innata = 30%
•Producción diaria de petróleo fiscal = 242 BF
•Producción diaria de gas del separador = 3100 MPCS
•Gravedad especifica del gas del separador = 0,65
•Producción diaria del gas del tanque a cond. fiscales= 120 MPCS
•Gravedad especifica del gas del tanque = 1,20

Tomado de: Craft & Hawkins. Ingeniería aplicada de yacimientos petrolíferos. CONSTRUIMOS FUTURO
 EJEMPLO -GAS CONDENSADO

Para calcular Z

Gas Condensado
Original En Sitio

Gas Seco Original

En Sitio

Fracción de gas

Condensado
Original En Sitio

CONSTRUIMOS FUTURO
CALCULAR Z

CONSTRUIMOS FUTURO
 EJEMPLO -GAS CONDENSADO
CÁLCULOS PARA EL ACEITE

CONSTRUIMOS FUTURO
 EJEMPLO -GAS CONDENSADO

CÁLCULOS PARA EL GAS

CONSTRUIMOS FUTURO
 EJEMPLO -GAS CONDENSADO

CÁLCULOS PARA EL FLUIDO

CONSTRUIMOS FUTURO
 EJEMPLO -GAS CONDENSADO

Ppc  652 Psia

Tpc  424 o R

Tomado de: Craft & Hawkins. Ingeniería aplicada de

yacimientos petrolíferos. CONSTRUIMOS FUTURO
 EJEMPLO -GAS CONDENSADO

Propiedades
pseudoreducidas

Tomado de: Craft & Hawkins. Ingeniería aplicada de

yacimientos petrolíferos. CONSTRUIMOS FUTURO
 EJEMPLO -GAS CONDENSADO

Gas Condensado
Original En Sitio

Gas Seco Original

En Sitio

Fracción de gas

Condensado
Original En Sitio

CONSTRUIMOS FUTURO
GAS CONDENSADO ORIGINAL GCOES

CONSTRUIMOS FUTURO
FRACCION GASEOSA

CONSTRUIMOS FUTURO
GOES Y COES

CONSTRUIMOS FUTURO
EJEMPLO-1

Calcule la tasa diaria de vaciamiento (ft3/día):

 pV yac znR T yac


 pV sup znR T sup

•Presión inicial = 2740 lpca

•Temperatura del yacimiento = 215 °F
•Producción diaria de gas del separador = 3100 MPCS
•Producción diaria del gas del tanque a cond. fiscales= 120 MPCS

Tomado de: Craft & Hawkins. Ingeniería aplicada de yacimientos petrolíferos. CONSTRUIMOS FUTURO
 GAS CONDENSADO
BIBLIOGRAFIA
• B. C. CRAFT and M. F. HAWKINS, Petroleum Reservoir Enginiering, Ed
2da Prentice Hall, 1968.

• ARAMENDIZ, José y VELASQUEZ, Miguel. TESIS “Consideraciones y

procedimientos para el análisis PVT del crudo de campos maduros.
Aplicación campo colorado”. 2008.

• William McCain, Jr; Condensate Buildup Around Wellbores; The Harold

Vance Department of Petroleum Engineering; 2006

• Li Fan- College Station,Texas; Billy W. Harris- Wagner & Browm, Ltd.

Midlan,Texas; A. (Jamal) Jamaluddin- Rosharon, Texas; Jairam Kamath-
Chevron Energy Technology Company San Ramon, Californa, EUA;
Robert Mott – Consultor Independiente Dorchester, Reino Unido; Gary A.
Pope – Universidad de Texas Auistin; Alexander Shandrygin- Moscú,
Rusia; Curtis Hays Whitson – Universidad Noruega de Ciencia y
Tecnología y PERA, A/S Trondheim; OilField Review , Revisión de los
yacimientos de gas condensado. Primavera 2006.
