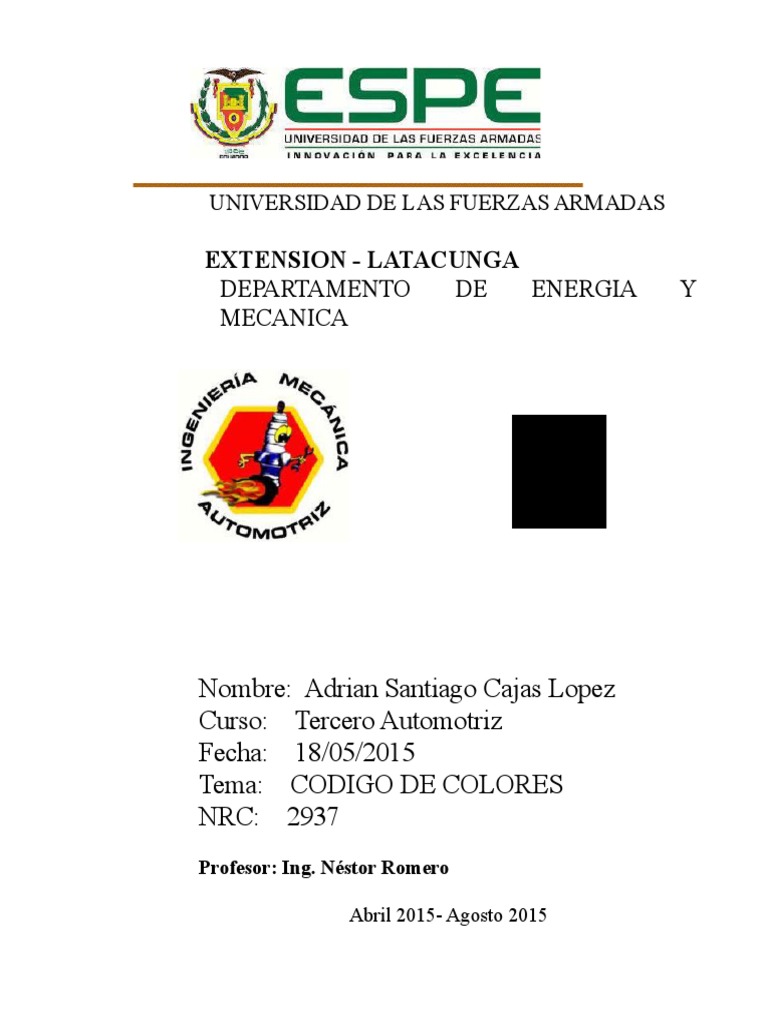

UNIVERSIDAD DE LAS FUERZAS ARMADAS

EXTENSION - LATACUNGA
DEPARTAMENTO DE ENERGIA Y
MECANICA

Nombre: Adrian Santiago Cajas Lopez

Curso: Tercero Automotriz
Fecha: 18/05/2015
Tema: CODIGO DE COLORES
NRC: 2937
Profesor: Ing. Néstor Romero

Abril 2015- Agosto 2015

1 OBJETIVOS GENERALES

1.1 Identificar los colores de las resistencias para poder

dar una correcta
lectura de su valor

2 OBJETIVOS ESPECÍFICOS:
2.1 Usar el código de colores para determinar el valor de
los resistores.
2.2 Usar el óhmetro para m edir las resistencias.
2.3 Determinar si las resistencias medidas están dentro de
las
tolerancias
3 FUNDAMENTO TEÓRICO:

CODIGO DE COLORES DE LAS RESISTENCIAS

Las resistencias llevan grabadas sobre su cuerpo unas bandas de
color que
nos permiten identificar el valor óhmico que éstas poseen. Esto es
cierto para
resistencias de potencia pequeña (menor de 2 W.), ya que las de
potencia
mayor generalmente llevan su valor impreso con números sobre
su cuerpo.

El sistema de las líneas de colores resuelve dos problemas

principalm ente:

Sería demasiado difícil ver números grandes marcados en

resistores
pequeños. Por ejem plo: 1.000.000 ohmios en un resistor
de 1/4 de vatio
no se vería muy bien.
 Si el resistor queda en cierta posición en el circuito, no sería
visible este
número y no se podría leer su valor.

LECTURA DE LAS BANDAS DE UN RESISTOR

Las dos primeras bandas indican las dos primeras cifras del valor
del
resistor.
La tercera banda indica cuantos ceros hay que aumentarle al
valor
anterior para obtener el valor final del resistor.
La cuarta banda nos indica la tolerancia y si hay quinta banda,
ésta nos
indica su confiabilidad
4 EQUIPO NECESARIO
1 Computador Base PU-2000
1 Tablero maestro
1 Tarjeta de Circuito Im preso EB-101
1 VOM (digital o analógico)

5 CORRELACION CON LA TEORIA

Para indicar el valor de la resistencia que tiene la mayoría de los
resistores y
muchos otros componentes electrónicos, utilizamos un sistema de
colores
codificados. La lista de colores normalizados es:
 0 = negro 5 = verde
1 = pardo 6 = azul
2 = rojo 7 = violeta
3 = naranja 8 = gris
4 = amarillo 9 = blanco

El cuarto anillo expresa la tolerancia del resistor con el siguiente

código de
colores:

Sin cuarto anillo = 20%

Plateado = 10%
Dorado = 5%

6 PROCEDIMIENTO

6.1 Ponga al PU-2000 en el mism o m odo de funcionamiento y

en el mismo
índice de experimentos que tenia al finalizar la lección anterior.
Teclee “ *” para
llevar al índice a 5.
6.2 Examine los resistores R1, R2, R3 y R4, mirando sus anillos
de colores
codificados. Usando el código de colores normalizados,
determine los valores
de resistencias y tolerancias. Anote los resultados.

R1 = 6,8 K ohmios 5%

R2 = 3,3 K ohmios 5%

R3 = 1,2 K ohmios 5%

R4 = 1,5 K ohmios 5%

6.3 Coloque al VOM como óhmetro en la escala de 20 K ohmios.

Mida y anote
los valores de resistencia de R1, R2, R3 y R4

R1 = 6,84 K ohm ios

R2 = 3,32 K ohm ios

R3 = 1,197 K ohmios

R4 = 1,485 K ohmios

6.4 Lleve el índice a 6

6.5 Ahora calcule el valor mínimo y el valor máximo permitidos

de cada resistor,
utilizando los resultados del paso 2. Con los valores medidos en
el paso 3,
decida si las resistencias están dentro o fuera de la tolerancia.

R1 valor min = 6,46 K ohm ios valor máx. = 7,14 K ohmios

R2 valor min = 3,135 K ohmios valor máx. = 3,465 K ohmios

R3 valor min = 1,14 K ohm ios valor máx. = 1,26 K ohmios

R4 valor min = 1,425 K ohmios valor máx. = 1,575 K ohmios

7 ANALISIS DE RESULTADOS

7.1 LECTURA DE LAS RESISTENCIAS POR CODIGO DE

COLORES
7.2 MEDICION DE RESISTENCIAS CON EL OHMETRO

7.2.1 RESITENCIA 1 7.2.2 RESISTENCIA R2

7.2.3 RESISTENCIA R3 7.2.4 RESISTENCIA R4

7.3 COMPROBACION DE LA TOLERANCIA

Resistencia Valor del 5% Valor mínimo ( ) Valor máximo ( )

1-6500 325 6175 6825

2-3300 165 3135 3465

3-1200 60 1140 1260

4-1500 75 1425 1575

8 CONCLUSIONES

a) Al leer las bandas de colores se puede leer en cualquier

orden.
R: No, solam ente se lee de izquierda a derecha.

b) Para medir la resistencia con el óhmetro como se lo

conecta.
R: El óhmetro para leer una resistencia se lo conecta en
paralelo a la
misma.

9 RECOMENDACIONES
9.1 Al momento de conectar el Volt-óhmetro tener en cuenta la
mediad que se
quiere tomar y así poder hacer una medición correcta.
9.2 Mantener una correcta lectura de los colores en las
resistencias para poder
determinar correctamente su valor.

9.3 Conocer la tabla de colores codificada para determinar los

valores de las
resistencias.

10 BILIOGRAFIA
Recuperado de internet de
http://www.arrakis.es/~fon/simbologia/_private/colores.ht
m el 22 de
Noviembre del 2014
Recuperado de internet de
http://www1.uprh.edu/clguve/labfis2/experimento3.htm
Noviem bre del
2014
Guía EB 102
