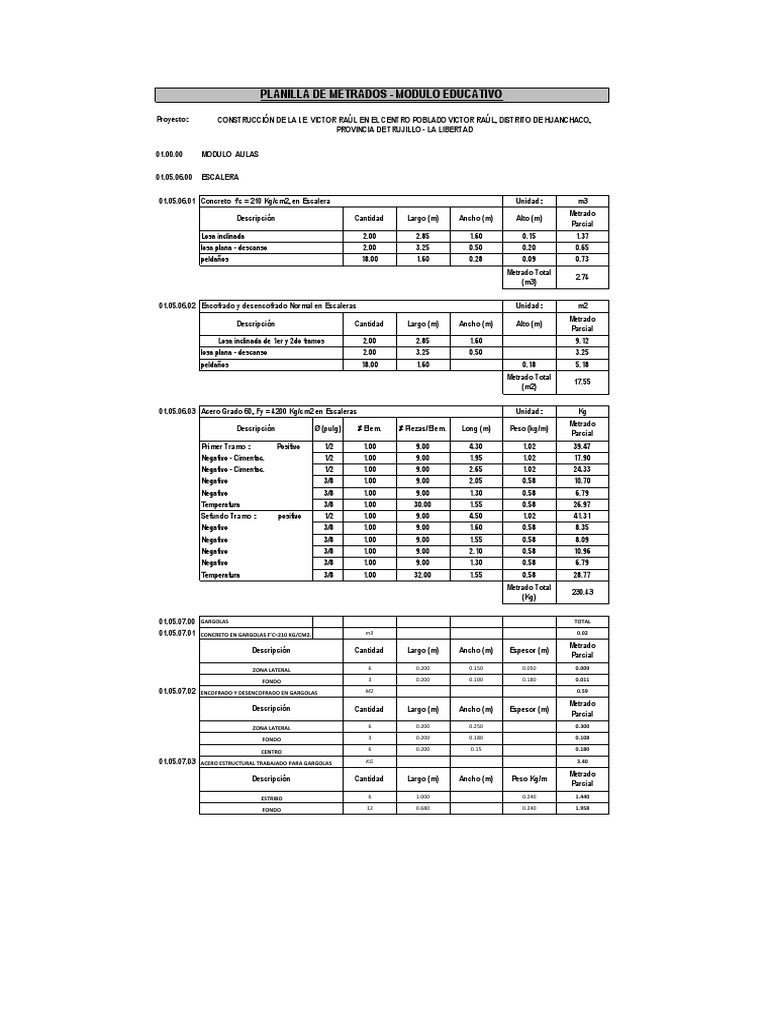

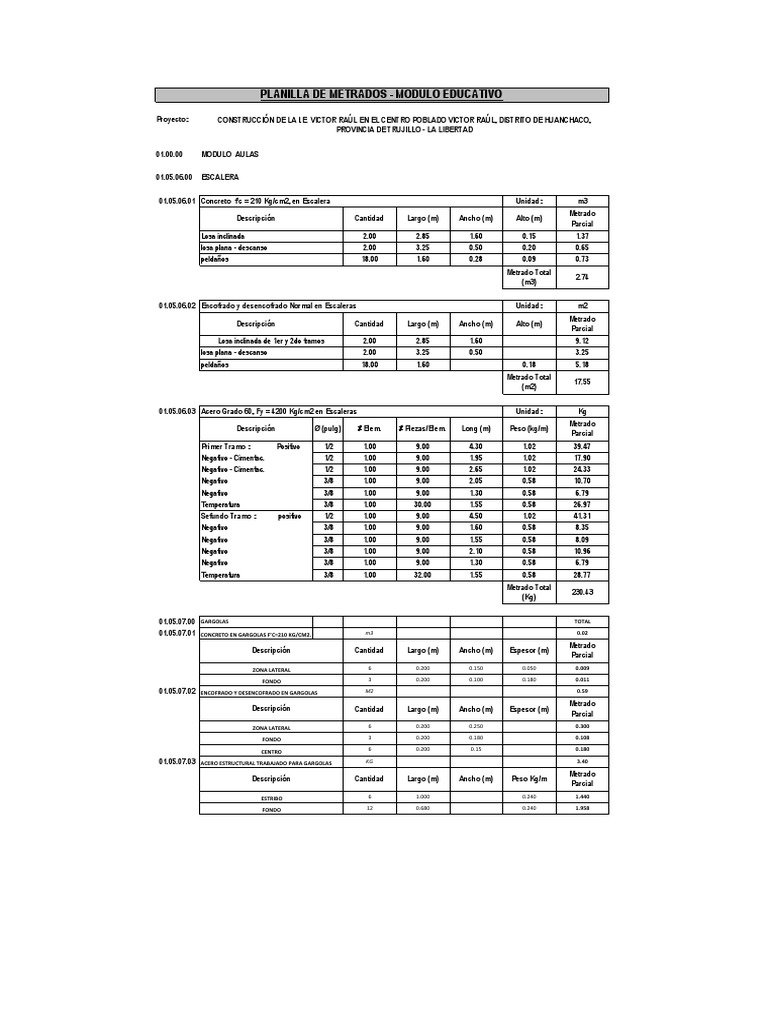

    PLANILLA DE METRADOS - MODULO EDUCATIVO

    Proyecto: CONSTRUCCIN DE LA I.E. VICTOR RAL EN EL CENTRO POBLADO VICTOR RAL, DISTRITO DE HUANCHACO,
    PROVINCIA DE TRUJILLO - LA LIBERTAD

    01.00.00 MODULO AULAS

    01.05.06.00 ESCALERA

    01.05.06.01 Concreto f'c = 210 Kg/cm2, en Escalera Unidad: m3


    Metrado
    Descripcin Cantidad Largo (m) Ancho (m) Alto (m)
    Parcial
    Losa inclinada 2.00 2.85 1.60 0.15 1.37
    losa plana - descanso 2.00 3.25 0.50 0.20 0.65
    peldaos 18.00 1.60 0.28 0.09 0.73
    Metrado Total
    2.74
    (m3)

    01.05.06.02 Encofrado y desencofrado Normal en Escaleras Unidad: m2


    Metrado
    Descripcin Cantidad Largo (m) Ancho (m) Alto (m)
    Parcial
    Losa inclinada de 1er y 2do tramos 2.00 2.85 1.60 9.12
    losa plana - descanso 2.00 3.25 0.50 3.25
    peldaos 18.00 1.60 0.18 5.18
    Metrado Total
    17.55
    (m2)

    01.05.06.03 Acero Grado 60, Fy = 4200 Kg/cm2 en Escaleras Unidad: Kg


    Metrado
    Descripcin (pulg) # Elem. # Piezas/Elem. Long (m) Peso (kg/m)
    Parcial
    Primer Tramo : Positivo 1/2 1.00 9.00 4.30 1.02 39.47
    Negativo - Cimentac. 1/2 1.00 9.00 1.95 1.02 17.90
    Negativo - Cimentac. 1/2 1.00 9.00 2.65 1.02 24.33
    Negativo 3/8 1.00 9.00 2.05 0.58 10.70
    Negativo 3/8 1.00 9.00 1.30 0.58 6.79
    Temperatura 3/8 1.00 30.00 1.55 0.58 26.97
    Sefundo Tramo : positivo 1/2 1.00 9.00 4.50 1.02 41.31
    Negativo 3/8 1.00 9.00 1.60 0.58 8.35
    Negativo 3/8 1.00 9.00 1.55 0.58 8.09
    Negativo 3/8 1.00 9.00 2.10 0.58 10.96
    Negativo 3/8 1.00 9.00 1.30 0.58 6.79
    Temperatura 3/8 1.00 32.00 1.55 0.58 28.77
    Metrado Total
    230.43
    (Kg)

    01.05.07.00 GARGOLAS TOTAL

    01.05.07.01 CONCRETO EN GARGOLAS FC=210 KG/CM2. m3 0.02

    Metrado
    Descripcin Cantidad Largo (m) Ancho (m) Espesor (m)
    Parcial
    ZONA LATERAL 6 0.200 0.150 0.050 0.009

    FONDO 3 0.200 0.100 0.180 0.011

    01.05.07.02 ENCOFRADO Y DESENCOFRADO EN GARGOLAS M2 0.59

    Metrado
    Descripcin Cantidad Largo (m) Ancho (m) Espesor (m)
    Parcial
    ZONA LATERAL 6 0.200 0.250 0.300

    FONDO 3 0.200 0.180 0.108

    CENTRO 6 0.200 0.15 0.180

    01.05.07.03 ACERO ESTRUCTURAL TRABAJADO PARA GARGOLAS KG 3.40

    Metrado
    Descripcin Cantidad Largo (m) Ancho (m) Peso Kg/m
    Parcial
    ESTRIBO 6 1.000 0.240 1.440

    FONDO 12 0.680 0.240 1.958
