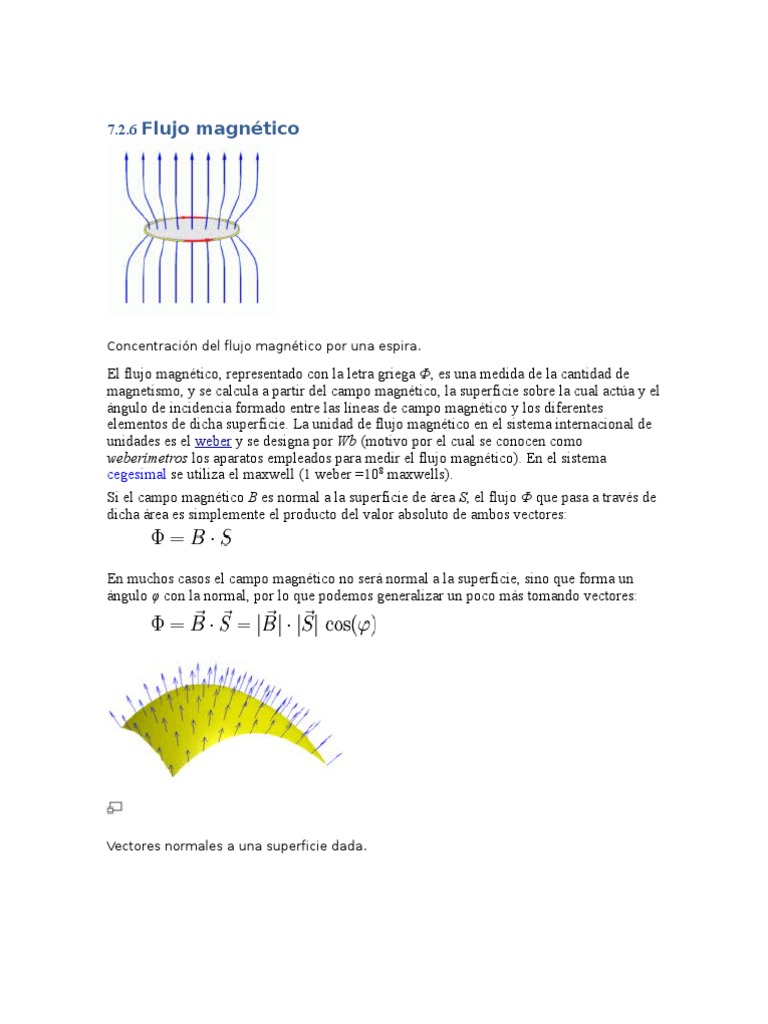

7.2.

6 Flujo magnético

Concentración del flujo magnético por una espira.

El flujo magnético, representado con la letra griega Φ, es una medida de la cantidad de

magnetismo, y se calcula a partir del campo magnético, la superficie sobre la cual actúa y el
ángulo de incidencia formado entre las líneas de campo magnético y los diferentes
elementos de dicha superficie. La unidad de flujo magnético en el sistema internacional de
unidades es el weber y se designa por Wb (motivo por el cual se conocen como
weberímetros los aparatos empleados para medir el flujo magnético). En el sistema
cegesimal se utiliza el maxwell (1 weber =108 maxwells).
Si el campo magnético B es normal a la superficie de área S, el flujo Φ que pasa a través de
dicha área es simplemente el producto del valor absoluto de ambos vectores:

En muchos casos el campo magnético no será normal a la superficie, sino que forma un
ángulo φ con la normal, por lo que podemos generalizar un poco más tomando vectores:

Vectores normales a una superficie dada.

Generalizando aún más, podemos tener en cuenta una superficie irregular atravesada por un
campo magnético heterogéneo. De esta manera, tenemos que considerar cada diferencial de
área:

PROBLEMA . Computar la densidad de flujo en la bobina de un parlante cuya área es

6,45 cm2, si el flujo total en la región es de 15.000 líneas (maxwells).
SOLUCIóN.

En unidades mks, la densidad de flujo,
