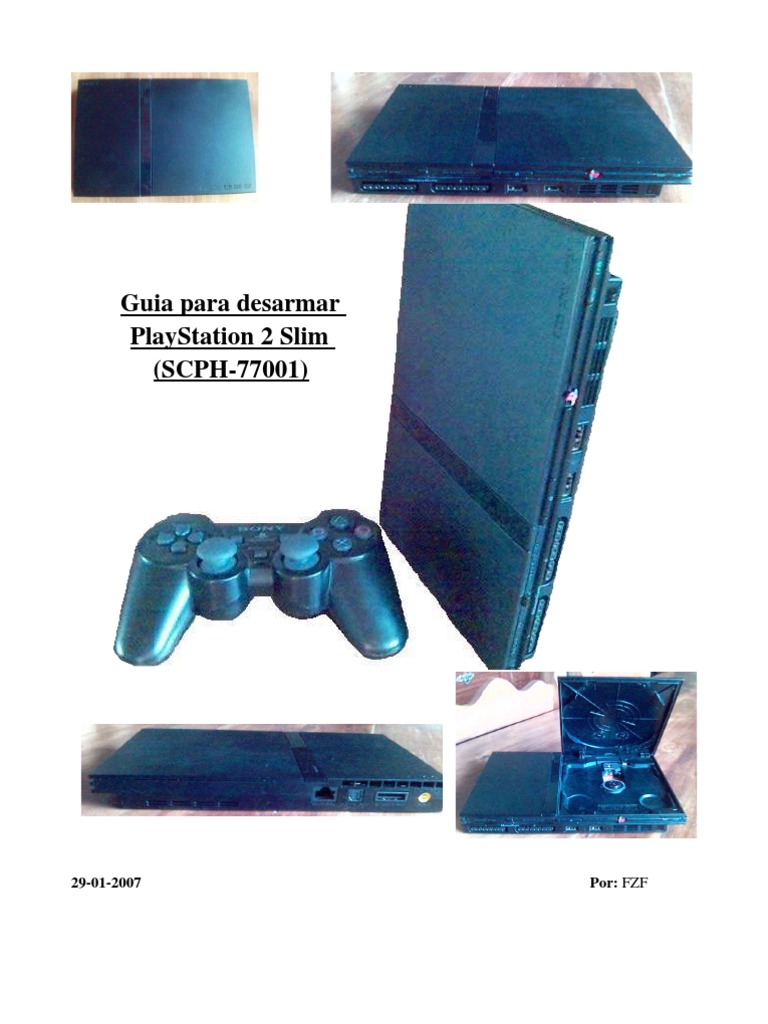

Guia para desarmar
PlayStation 2 Slim
(SCPH77001)
29012007 Por: FZF
Licencia
Creative
C
ommons
ReconocimientoNo ComercialCompartir Igual 2.5
Usted es libre de:
● copiar, distribuir y comunicar públicamente la obra
● hacer obras derivadas
Bajo las condiciones siguientes:
● Reconocimiento. Debe reconocer los créditos de la obra de la manera especificada por el autor
o el licenciador.
● No comercial. No puede utilizar esta obra para fines comerciales.
● Compartir bajo la misma licencia. Si altera o transforma esta obra, o genera una obra
derivada, sólo puede distribuir la obra generada bajo una licencia idéntica a ésta.
● Al reutilizar o distribuir la obra, tiene que dejar bien claro los términos de la licencia de esta
obra.
● Alguna de estas condiciones puede no aplicarse si se obtiene el permiso del titular de los
derechos de autor
Los derechos derivados de usos legítimos u otras limitaciones reconocidas por
ley no se ven afectados por lo anterior.
Advertencia: Si decide continuar perderá la garantía
de su consola
Manos a la obra
Ilustración 1: Cara inferior
Primero retire los precintos de seguridad que deben estar tapando un tornillo, después retirar la
tapas (cuadrados señalados en la Ilustración 1) de los tornillos con algún cuchillo, destornillador de
paleta, o uñas lo que mas le guste :), luego retirar los tornillos con un destornillador philips.
Retirar la tapa levantando como indica la flecha (Ilustración 2).
Ilustración 2: Lado izquierdo
Ilustración 3: Cara superior
Después de retirar la tapa verían la “Motherboard” con la carcasa de metal (Ilustración 3).
Ilustración 4: Esquina derecha delantera
Luego hay que desconectar la plaquetita que contiene al interruptor de encendido/Reset, el
sensor de infrarrojo y el sensor de la tapa del lector de discos (Ilustración 4)
Ilustración 5: Esquina izquierda trasera
Para retirar la “Motherboard” de la consola se tiene que levantar de la esquina en donde están
los zócalos par la alimentación, AV MULTI Out, etc, aplicando una leve presión ascendente para zafar
un calce, el cual esta entre el zócalo de alimentación y el zócalo AV MULTI Out.
Luego de retirar la plaqueta de la base verían algo así (Ilustración 6).
Ilustración 6: Cara inferior
Ilustración 7: Lector de discos
Para retirar los protectores (carcasa que protegen los circuitos electrónicos o disipadores no se
muy bien que es :) ) primero hay que sacar los tornillos que aguantan al lector de discos (Ilustración 7)
y luego hay que desprender los cables planos de la lente (la punta del cable que esta en el carro de la
lente en la cual me olvide de fotografiar de cerca :( pero se aprecia de lejos en la Ilustración 10 ) y de
los motores (Ilustración 8 y 9).
Ilustración 8: Cable del rotor del disco Ilustración 9: Cable del motor de la lente
Ilustración 10: Cara superior
Después de retirar el lector también hay que sacar 2 tornillos (Ilustración 10), luego hay que dar
vuelta la Motherboard y retirar los 2 tornillos restantes (Ilustración 11).
Ilustración 11: Cara inferior
Ilustración 12: Cara inferior
Después de retirar la carcasa metálica veremos los circuitos integrados y el Modchip ( si es que
esta destrabada como en este caso).
Ilustración 13: ModChip
En este caso el ModChip es un Mars Pro GM816 (Ilustración 13 y 14)
Ilustración 14: Especificaciones Mars Pro GM_816
Ilustración 15: Cara superior
Para retirar la carcasa inferior hay que retirar un tornillo (Ilustración 15) que se encuentra entre
los zócalos de conección de los controles.
Cuidado al sacar la carcasa porque debajo del disipador hay una lamina térmica muy fina
(cuadrado gris que aparase en la Ilustración 16)
Ilustración 16: Cara superior
Muy bien con esto llegamos al desarme completo de la PlayStation 2 .
