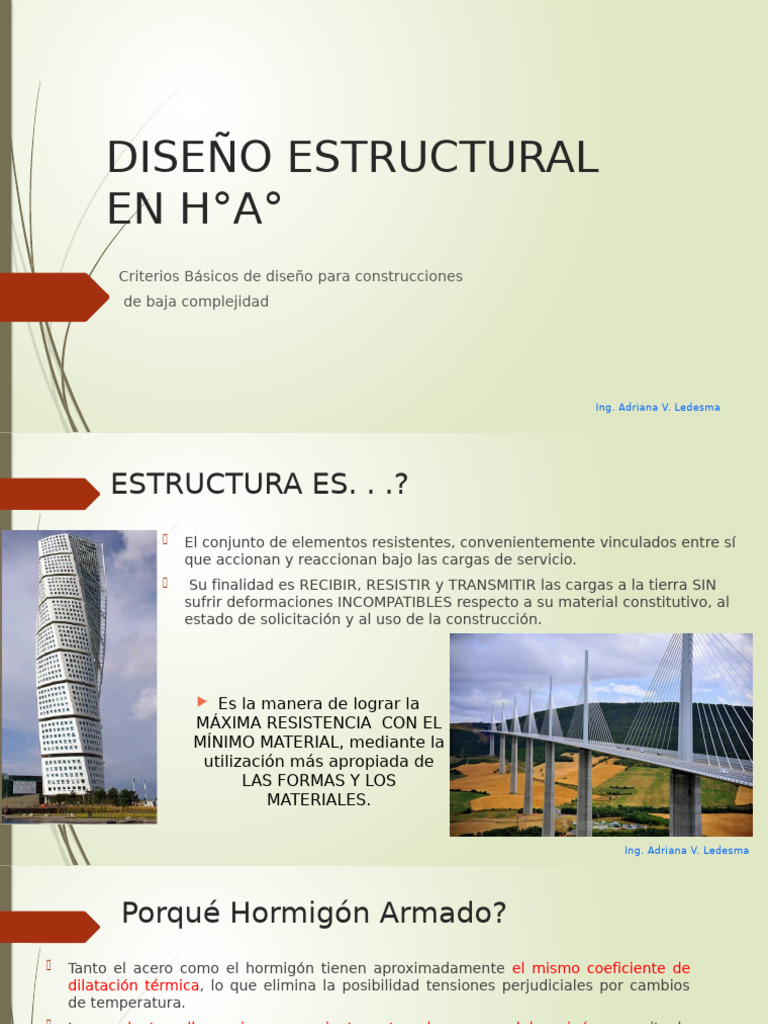

DISEÑO ESTRUCTURAL
EN H°A°
Criterios Básicos de diseño para construcciones
de baja complejidad
Ing. Adriana V. Ledesma
ESTRUCTURA ES. . .?
El conjunto de elementos resistentes, convenientemente vinculados entre sí
que accionan y reaccionan bajo las cargas de servicio.
Su finalidad es RECIBIR, RESISTIR y TRANSMITIR las cargas a la tierra SIN
sufrir deformaciones INCOMPATIBLES respecto a su material constitutivo, al
estado de solicitación y al uso de la construcción.
Es la manera de lograr la
MÁXIMA RESISTENCIA CON EL
MÍNIMO MATERIAL, mediante la
utilización más apropiada de
LAS FORMAS Y LOS
MATERIALES.
Ing. Adriana V. Ledesma
Porqué Hormigón Armado?
Tanto el acero como el hormigón tienen aproximadamente el mismo coeficiente de
dilatación térmica, lo que elimina la posibilidad tensiones perjudiciales por cambios
de temperatura.
La excelente adherencia y rozamiento entre el acero y el hormigón, permite la
transmisión de esfuerzos de un material a otro, por lo que ambos se deforman lo
mismo ante solicitaciones externas.
El H° tiene elevada resistencia a la compresión, casi nula a la tracción y es un
material barato. El acero es mucho más caro y presenta elevada resistencia a la
tracción y a la compresión (controlado el pandeo); por lo tanto, auxilia al hormigón
en su deficiencia a resistir tracción.
El H° protege al acero contra la oxidación (corrosión).
Las armaduras, de acuerdo a su cantidad y disposición, otorgan ductilidad a la pieza
de H°A°.
Ing. Adriana V. Ledesma
VENTAJAS DESVENTAJAS
TRABAJABILIDAD: fácilmente moldeable,
Elevado Peso Propio (z 2400 kg/m3) .
adaptable a cualquier forma de encofrado,
y las armaduras pueden disponerse según Reducida Aislación Térmica.
la trayectoria de los esfuerzos internos. Dificultad para Modificaciones y
MONOLITISMO: construcciones sin juntas, Demoliciones.
altamente hiperestáticas, poseen gran
reserva de capacidad portante y un
elevado grado de seguridad.
ECONOMÍA: los materiales inertes son
baratos y , en general, su mantenimiento
tiene un costo reducido.
RESISTENCIA AL FUEGO, A LOS AGENTES
CLIMÁTICOS Y AL DESGASTE MECÁNICO.
Ing. Adriana V. Ledesma
Edificio de 2 Plantas: ¿Qué Estructura
Usar?
1.- Estructura de MURO PORTANTE o DE CARGA
El muro forma parte de la estructura resistente.
No cualquier muro es portante, debe tener un espesor mínimo y/o un material
técnicamente apto para tal fin.
Para darle unidad en todo su desarrollo, debe construirse encadenado horizontal superior
de H°A° y refuerzos verticales a lo largo del muro. No en el caso de los tabiques de H°A°.
Si la altura del muro, excede los 3 m, también llevará refuerzos horizontales.
Estos muros reciben cargas distribuidas, por lo cual NO se recomiendan que tengan grandes
vanos ya que interrumpen la transmisión y modifican el valor de la carga.
Se fundan sobre zapatas corridas, plateas o vigas y pilotines.
Ing. Adriana V. Ledesma
2.- Estructura Independiente de H°A°
La estructura resistente es un conjunto de elementos estructurales vinculados entre
sí e independiente de los muros (sólo cumplen funciones de cerramiento).
LOSA (Placa): elemento plano, cubre espacios, recibe y soporta cargas superficiales
que transmite linealmente a sus vigas de apoyo.
VIGA: elemento lineal,
transmite las cargas que
recibe de las losas y el peso
de los muros, en forma
puntual, a las columnas.
COLUMNA: elemento puntual,
transmite puntualmente las
cargas a las bases.
BASE (ZAPATA): transforma la
carga puntual en superficial
para descargarla en el suelo,
que se comporta como una
estructura en sí mismo.
Ing. Adriana V. Ledesma
Requerimientos de Diseño
Las losas son elementos de gran superficie, cada centímetro de aumento en su
espesor implica un aumento considerable en el volumen y costo final de H°,
además de conferir mayor peso propio a la estructura, por lo tanto es
aconsejable diseñar losas con el menor espesor posible.
Dado que el espesor (d) es función de la luz de la
losa, conviene proyectar:
* Losas de menores dimensiones.
* Mayor número de L° Cruzadas pues distribuyen el
esfuerzo en 2 direcciones, resultando solicitaciones
menores que en las L° en 1 dirección.
* L° continuas, en 1 o 2 direcciones.
No es aconsejable proyectar L° con gran diferencia de luces, porque
implica una gran diferencia de espesores, lo que apareja desperdicio de
material.
Ing. Adriana V. Ledesma
Seguimos.
..?
Conviene proyectar las plantas con módulos uniformes para lograr una distribución más
racional de las solicitaciones que invariablemente se traduce en menor costo.
Las columnas se ubicarán EN LO POSIBLE en los cruces de paredes y alineadas en el plano
horizontal entre sí.
Las distancias más convenientes entre columnas están en el orden de los 3 m a 6 m.
Separaciones mayores implican vigas más largas y , en consecuencia, más altas y, menor
número de columnas y base, pero más grandes.
Las vigas se trazan en coincidencia con los muros de la planta inferior, de no ser posible,
analizar la cuestión estética.
Se recomienda que la estructura tenga continuidad vertical, es decir evitar en lo posible los
apeamientos sobre vigas de columnas y/u otras vigas.
Soluciones posibles para los sanitarios de los pisos superiores: a) Cielorraso
Suspendido y b) Losa Bandeja o Baja.
Conviene unificar altura y espesores de los distintos elementos estructurales, para disminuir
posibles errores en el replanteo, costo de mano de obra y encofrados.
La estructura NO DEBE SOBREPASAR los límites del terreno Columnas y Bases en
Medianeras y Esquinas
Ing. Adriana V. Ledesma
Vigas “No
Escondidas”
Viga
Invertida
Ing. Adriana V. Ledesma
Columnas y
Bases
Losa Bandeja
* LOSAS EN 1 DIRECCIÓN o “DERECHAS”: distribuyendo los esfuerzos según la dirección de la luz
menor.
* LOSAS EN 2 DIRECCIONES o “CRUZADAS”: distribuyen los esfuerzos en 2 direcciones ortogonales
entre sí.
Luz Mayor >2 1
dirección
Luz Menor O2 2 direcciones
ESPESOR MÍNIMO (d mín)
Luz Menor
d mín =
m
Ing. Adriana V. Ledesma
Nomenclatura
LOSAS
Se indican con un círculo central, en cuyo interior va el número de losa (L1, L2, etc.) y el espesor
de la misma en centímetros. El número de “brazos” que sobresalen los límites del círculo,
son indicativos de comportamiento estructural de las mismas.
Una o dos líneas cruzadas marcan la superficie cubierta.
El rayado, trazo continuo y fino, a 45° identifica las losas bajas.
Los voladizos se indican con media circunferencia.
Los apoyos estructurales van con línea de eje y los lados libres van con línea de trazos
VIGAS
Se nominan con la letra V acompañada del número de orden. Frecuentemente, se indica la
escuadría (bo/do: ancho/altura total) y si son placas o rectangulares.
Para las vigas invertidas se utiliza VI seguida con el número de orden.
COLUMNAS
Las columnas se indican con la letra C seguida del número de orden, que NO cambia en
toda su altura. También suele indicarse su escuadría (cx/cy: lado en x / lado en y).
Ing. Adriana V. Ledesma
Cuando el edificio tiene varios pisos, las numeraciones de los
elementos permiten reconocer en que nivel se ubican:
*** 1 en adelante PB
*** 101 en adelante Primer Piso
*** 201 en adelante Segundo Piso, y así sucesivamente.
*** De existir subsuelos, la numeración va acompañada del signo
(-)
Ing. Adriana V.
Recordemos algo. . .
Bibliografía Consultada:
1.- ESTRUCTURAS – Introducción;
Ing. Jorge BERNAL
2.- HORMIGÓN ARMADO; Arq. P.
PERLÉS
3.- DISEÑO ESTRUCTURAL EN
LA ARQUIRTECTURA; Arq. Gloria Ing. Adriana V. Ledesma
DIEZ
