ESTRUCTURAS II

7mo “A”

MICHELLE MURILLO, MATEO REINOSO, MARIA JOSE ZHAPA

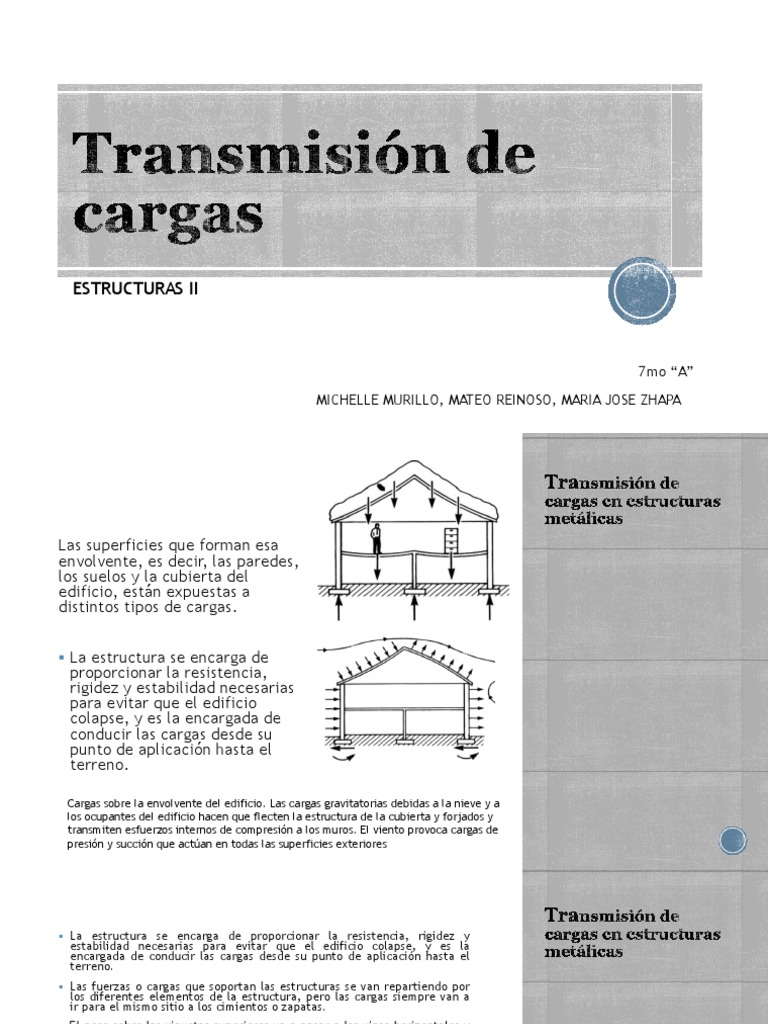

Las superficies que forman esa
envolvente, es decir, las paredes,
los suelos y la cubierta del
edificio, están expuestas a
distintos tipos de cargas.

 La estructura se encarga de
proporcionar la resistencia,
rigidez y estabilidad necesarias
para evitar que el edificio
colapse, y es la encargada de
conducir las cargas desde su
punto de aplicación hasta el
terreno.

Cargas sobre la envolvente del edificio. Las cargas gravitatorias debidas a la nieve y a
los ocupantes del edificio hacen que flecten la estructura de la cubierta y forjados y
transmiten esfuerzos internos de compresión a los muros. El viento provoca cargas de
presión y succión que actúan en todas las superficies exteriores
 La estructura se encarga de proporcionar la resistencia, rigidez y
estabilidad necesarias para evitar que el edificio colapse, y es la
encargada de conducir las cargas desde su punto de aplicación hasta el
terreno.
 Las fuerzas o cargas que soportan las estructuras se van repartiendo por
los diferentes elementos de la estructura, pero las cargas siempre van a
ir para el mismo sitio a los cimientos o zapatas.
 El peso sobre las viguetas superiores va a pasar a las vigas horizontales y
desde ellas se transmiten a los pilares bajando por ellos hasta llegar al
terreno o cimientos
CLASIFICACION DE ESTRUCTURAS METÁLICAS.

ESTRUCTURAS ABOVEDADAS: Se emplean bóvedas,

cúpulas y arcos para repartir y equilibrar el peso de la
estructura, como por ejemplo en catedrales o iglesias.
ESTRUCTURAS ENTRAMADAS: emplean vigas, pilares,
columnas y cimientos, una gran cantidad de elementos
horizontales y verticales para repartir y equilibrar el
peso de la estructura.
ESTRUCTURAS TRIANGULARES: elementos en forma
triangular suelen ser muy ligeras y económicas. suelen
utilizarse para la construcción de puentes y naves
industriales. en estos casos hay dos formas que son las más
utilizadas, la cercha y la celosía.
ESTRUCTURAS COLGANTES: Las estructuras colgantes o
colgadas son aquellas que utilizan cables o barras (tirantes)
que van unidos a soportes muy resistentes (cimientos y
pilares). Los tirantes estabilizan la estructura, como puede
verse por ejemplo en los puentes colgantes.
 POR TIPO DE APOYO
1. Losas sustentadas sobre vigas o muros: Son aquellas
que están soportadas perimetral e interiormente por
vigas o por muros de hormigón, muros de
mampostería u otro material.

Clasificación:
- Por tipo de apoyo
- Por la dirección de trabajo
- Distribución interior del hormigón
 POR DIRECCIÓN DE TRABAJO
1. Losas unidireccionales: Cuando los esfuerzos en una
sola dirección prevalecen sobre los ortogonales.

Clasificación:
- Por tipo de apoyo
- Por la dirección de trabajo
- Distribución interior del hormigón
 POR DIRECCIÓN DE TRABAJO
1. Losas bidireccionales: Cuando existen dos esfuerzos
en dirección ortogonal.

Clasificación:
- Por tipo de apoyo
- Por la dirección de trabajo
- Distribución interior del hormigón
 POR DISTRIBUCIÓN INTERIOR DEL HORMIGÓN
1. Losas maciza: Cuando el hormigón ocupa todo el
espesor de la losa.

Clasificación:
- Por tipo de apoyo
- Por la dirección de trabajo
- Distribución interior del hormigón
LOSA MACIZA
Una losa maciza es aquella que cubre tableros rectangulares o cuadrados cuyos
bordes, descansan sobre vigas a las cuales les trasmiten su carga y éstas a su vez a
las columnas. Las cargas en estas losas son bidireccionales. Sus claros máximos son
de 36m2.
PROCESO CONSTRUCTIVO DE LA LOSA

El proceso constructivo de la losa consta de los siguientes pasos:

ARMAR ENCOFRADO:
Es la estructura temporal que sirve para darle al concreto la forma definitiva. Su
función principal es ofrecer la posibilidad de que el acero de refuerzo sea
colocado en el sitio correcto, darle al concreto la forma y servirle de apoyo
hasta que endurezca, está constituido por el molde y los puntales(tacos), que
pueden ser metálicos o de madera
COLOCACIÓN DE REFUERZOS PARA LAS LOSAS
FUNDIDO DE LA LOSA DE ENTREPISO
 POR DISTRIBUCIÓN INTERIOR DEL HORMIGÓN
1. Losas aliviana, aligerada o nervadad: Cuando parte
de la losa es ocupada por materiales livianos.

Clasificación:
- Por tipo de apoyo
- Por la dirección de trabajo
- Distribución interior del hormigón
LOSA DE ENTREPISO-PLACA COLABORANTE

De gran capacidad y resistencia estructural para interactuar con el concreto, eliminando la cimbra de madera. Este
sistema esta desarrollado para uso en losas de entrepisos metálicos en edificios. Acabados galvanizados

Sus componentes básicos son:

•Lámina acanalada,
•Malla electro- soldada

El losa-acero cumple con 3 funciones básicas

•Plataforma de trabajo en la etapa de instalación.
•Cimbra permanente en la etapa de colocación del concreto.
•Acero de refuerzo principal en la etapa de servicio.
Conformado por planchas preformadas hechas de acero estructural, las cuales, después de un proceso
de preformado, logran una inercia muy fuerte en el sentido del preformado, permitiéndoles soportar
cargas altas en el proceso de construcción, haciendo la función de una plataforma de trabajo y de
encofrado. El sistema cuenta también con una malla de temperatura y el recubrimiento del concreto,
el cuál al fraguar, queda adherido a la plancha de acero, y ambos materiales empiezan a trabajar como
una sección compuesta
VIGUETA Y BOVEDILLA
Este es un sistema de losa aligerada, las losas construidas con el sistema quedan
integradas en un sola pieza monolítica, por el concreto colado sobre la bovedilla y la
vigueta formando la capa de compresión.

El sistema no requiere cimbra de contacto, por que al apoyar las bovedillas en las
viguetas se cubre toda la superficie eliminando así la cimbra de contacto.

Una vigueta es un producto electro-soldado triangular, formado por 3 varillas

corrugadas, mediante el proceso de soldadura.

Las bovedillas son elementos aligerantes del sistema y pueden ser de diversos
materiales, las bovedillas se apoyan directamente en las viguetas cubriendo en forma
conjunta toda la superficie de la losa.
TIPOS DE LOSAS
- reforzada en una dirección
- Reforzada en dos direcciones

Reforzada en una dirección

La relación entre luces es quien define si el
comportamiento es en una o dos direcciones,
una losa se considera que trabaja en una
dirección cuando se cumple una de las
siguientes condiciones:
Cuando tiene dos bordes libres, sin apoyo
vertical, y tiene vigas o muros, en los otros dos
bordes opuestos aproximadamente paralelos.
Cuando el panel de losa tiene forma
aproximadamente rectangular con apoyo
vertical en sus cuatro lados, con una relación
de la luz larga a la luz corta.
Reforzada en dos direcciones
Cuando se dispone de muros portantes en los cuatro costados de la
placa y la relación entre la dimensión mayor y la menor del lado de la
placa es de 1.5 o menos, se utilizan placas reforzadas en dos
direcciones. El espesor de losa en dos direcciones no depende de las
condiciones de apoyo, ni la composición. La ecuación E=perímetro/180
establece el espesor mínimo para este tipo de losa, cabe destacar que
el perímetro se refiere al de cada panel, por lo tanto el espesor debe
ser el mayor de todos los espesores requeridos para cada panel.
¿Que es una Estructura? Una estructura es un ensamblaje de
elementos que mantienen una forma y su unidad, teniendo como
objetivo resistir las cargas resultantes de su uso y su propio peso
dándole forma a un cuerpo, obra civil o maquina. Ejemplos de
estructuras son: puentes, torres, edificios, estadios, techos, barcos,
aviones, maquinarias, presas y hasta el cuerpo humano

¿Qué es un sistema estructural? Es un ensamblaje de miembros o

elementos independientes para conformar un cuerpo único y cuyo
objetivo es darle solución (cargas y forma) a un problema civil
determinado. La manera de ensamblaje y el tipo de miembro
ensamblado definen el comportamiento final de la estructura y
constituyen diferentes sistemas estructurales. Los elementos no se
distinguen como individuales sino que la estructura constituye en si
un sistema continuo como es el caso de domos, losas continuas o
macizas y muros, y se analizan siguiendo los conceptos y principios
básicos de la mecánica.
Muros Portantes: También llamado como
sistema tipo túnel se conoce a los arreglos
entre placas verticales (muros), las cuales
funcionan como paredes de carga, y las
placas horizontales (losas). Este sistema
genera gran resistencia y rigidez lateral,
pero si la disposición de los muros se hace
en una sola dirección o se utiliza una
configuración asimétrica en la distribución
de los muros, se generan comportamientos
inadecuados que propician la posibilidad del
colapso.
Sistema Aporticado: Esta formado por vigas y
columnas, conectados entre sí por medio de
nodos rígidos, lo cual permite la transferencia
de los momentos flectores y las cargas axiales
hacia las columnas. La resistencia a las cargas
laterales de los pórticos se logra
principalmente por la acción de flexión de sus
elementos.
Sistemas abovedados, Arco y cúpula: El
concepto básico del arco es tener una
estructura para cubrir claros, mediante el uso
de compresión interna solamente. El perfil
del arco puede ser derivado geométricamente
de las condiciones de carga y soporte. Para un
arco de un solo claro que no esta fijo en la
forma d resistencia a momento, con apoyos
en el mismo nivel y con una carga
uniformemente distribuida sobre todo el
claro, la forma resultante es la de una curva
de segundo grado o parábola.
Perfiles Metálicos: Los perfiles
estructurales son productos fabricados
para la construcción de estructuras, son
perfiles de sección cerrada, conformado
en frio y soldado eléctricamente por
alta frecuencia, formando elementos
tubulares de sección cuadrada, circular,
rectangular, T, TT, vienen en longitudes
de 12 metros, estos productos son
realizados según las normas ASTM. La
eficiencia de los Tubos Estructurales se
debe a la forma de su sección
transversal permitiéndole manejar
solicitudes de flexo-compresión y alta
compresión axial.
Perfiles carpintería metálica: La carpintería
metálica es una campo ocupacional mediante
el cual se diseñan muebles y estructuras
metálicas de cerramiento, también conocida
como cerrajería, hace uso de perfiles de acero
y aluminio para la producción de bienes para la
construcción. Su desarrollo ha implicado la
sustitución del uso de la madera, pues se
puede desarrollar gran variedad de diseños,
excelente acabado y resistencia a las
deformaciones, pero es mucho mas costosa
que la madera.
Perfiles Metálicos Estructurales: Son
productos de acero estructural de alta
resistencia mecánica conformado en frío y
soldado eléctricamente por alta frecuencia,
formando tubos de sección cuadrada,
distribuidos en longitud de 6,00 m. Son
producidos según la norma BS-6363, con
láminas de alta resistencia, presentando un
esfuerzo de fluencia Fy = 3.670 Kgf / cm2 La
eficiencia de los Tubos Estructurales BS-6363
se debe a la forma de su sección transversal y
espesor los cuales le permiten manejar
solicitudes de compresión axial moderadas, lo
que los hace elementos altamente
recomendables en vigas compuestas,
celosías, cerchas, tensores, arriostramientos,
etc.
Cerchas metálicas: La cercha es una
composición de barras rectas unidas entre sí
en sus extremos para constituir una armazón
rígida de forma triangular, capaz de soportar
cargas en su plano, particularmente aplicadas
sobre las uniones denominada nodos. Las
cerchas (armaduras) son uno de los
elementos estructurales que forman parte del
conjunto de las estructuras de forma activa.
