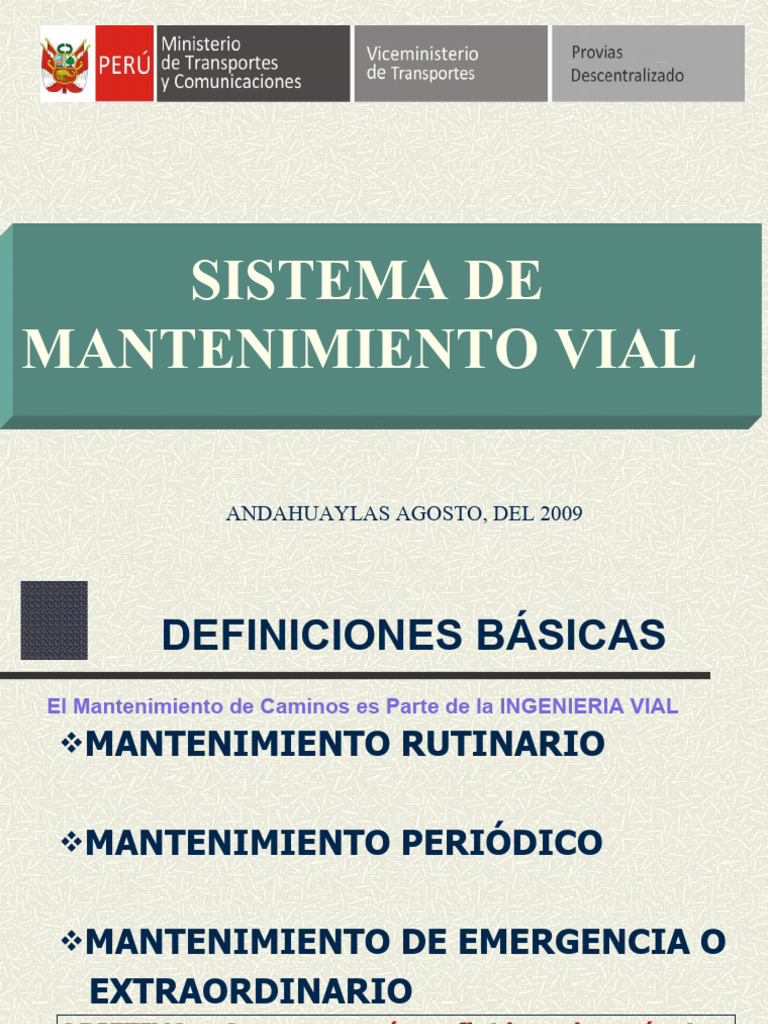

SISTEMA DE

MANTENIMIENTO VIAL

ANDAHUAYLAS AGOSTO, DEL 2009

 DEFINICIONES BÁSICAS
El Mantenimiento de Caminos es Parte de la INGENIERIA VIAL
MANTENIMIENTO RUTINARIO

MANTENIMIENTO PERIÓDICO

MANTENIMIENTO DE EMERGENCIA O
EXTRAORDINARIO
OBJETIVO: Conservar vías, fluidez de tránsito,
sostener inversión
 MANTENIMIENTO RUTINARIO (Servicio)

•ACTIVIDADES QUE MANTIENEN LA VÍA TRANSITABLE

•USO INTENSIVO DE MANO DE OBRA NO CALIFICADA.
•MANUAL DE NORMAS TECNICAS.
•POR RESULTADOS.
MANTENIMIENTO PERIODICO (Obra)
•REPOSICION SUPERFICIE DE RODADURA Y OBRAS DRENAJE.
•APROX. C/4 o 5 AÑOS EN VÍAS SOMETIDAS A M.R.
•USO DE MAQUINARIA PESADA.

MANTENIMIENTO DE EMERGENCIA (Obra)

•OCURRE LUEGO DE EVENTOS IMPREVISIBLES Y/O SEVEROS.
•RECUPERA LA TRANSITABILIDAD DE LOS CAMINOS.
•REMOCION DE DERRUMBES, RECONST DE OBRAS DE DRENAJE.
•USO INTENSIVO DE MAQUINARIA PESADA
 SISTEMA MANTENIMIENTO
APLICADO POR PROVIAS DESCENTRALIZADO

GEMA: SOFTWARE Y MANUAL

CONCEPTOS BÁSICOS:

•TIPOLOGÍA: Clasifica cada Km en I, II y III

•NIVELES DE SERVICIO: A o B
•TARIFAS DIFERENCIADAS: 06 Sierra y 06 Selva,
con APU y cargas de trabajo

•NORMAS: Ejecución, Cantidad y Evaluación

 TIPOLOGÍA DE CAMINOS

•SE DETERMINA EN FUNCIÓN A 4 FACTORES

(CARACTERÍSTICAS FÍSICAS DE LA VÍA) :
1. RELIEVE (FRE) : pendientes y taludes
2. DRENAJE (FDR): Nº obras de arte y precipitación
3. CALZADA (FCA): ancho de CV
4. VEGETACIÓN (FVE): Area de Roce

UN CV PUEDE TENER EN SU LONGITUD

DISTINTAS TIPOLOGIAS.
 CAMINOS TIPO I
PUNO PASCO

CAMINO: ZEPITA – YUNGUYO (Km. 10 - 11 ) CAMINO: CRUCE ALCACHOCA – GOYLLARISQUIZGA (Km. 10 – 11)
VECINAL DEPARTAMENTAL

HUANUCO ANCASH

CAMINO: YARUMAYO – MARGOS – JESUS ( Km 17 – 18 ) CAMINO: SHOCLLA – TICLLOS (Km. 4 - 5)

VECINAL VECINAL
 CAMINOS TIPO II
CAJAMARCA SAN MARTIN

CAMINO: KUNTUR WASI – RIO SAN MIGUEL (Km. 4 - 5 ) CAMINO: EMP. MARGINAL – MAMONAQUIHUA – FLORES DE
MAMONAQUIHUA ( Km 0 – 1) VECINAL
VECINAL

HUANUCO MADRE DE DIOS

CAMINO: CONCHUMAYO – CHURUBAMBA – VINCHOS (Km 19 – 20) CAMINO: DV. KM 89 – PACARAN ( Km5 -6 )
DEPARTAMENTAL VECINAL
 CAMINOS TIPO III
ANCASH
ANCASH

CAMINO: CONOCOCHA – CHIQUIAN (Km. 27 – 28 ) CAMINO: PAMPAN HUASTA PACHE ( Km 2 – 3)

DEPARTAMENTAL VECINAL

CAJAMARCA SAN MARTIN

CAMINO: CHILETE - CONTUMAZA (Km 10 – 11 ) CAMINO: PUERTO LOPEZ - SAUCE ( Km 5 -6 )

DEPARTAMENTAL VECINAL
NIVELES DE
SERVICIO
 NIVEL DE SERVICIO
UN CAMINO SÓLO PUEDE TENER UN NIVEL DE
SERVICIO: ALTO (A) O BÁSICO (B).

Se consideran caminos del Nivel A:

a) Si es Camino Nacional o Camino Departamental
b) Si CV tiene IMD>200 veh/d
c) Si el CV tiene (veh liv + 2 veh pes)>200 veh/dia
Se consideran caminos del Nivel B:
. Todos los demás CV.
 ESQUEMA GENERAL
TARIFAS POR KM-AÑO

TIPOLOGIA NIVEL DE TARIFAS

SERVICIO

I-B
I I-A COSTOS DIFERENCIADOS
II + A = II-B EN CADA TARIFA

III B II-A
III-B
III-A
COMO DETERMINAMOS LAS
TARIFAS?

Empleando las NORMAS DE

EJECUCION Y LAS NORMAS DE
CANTIDAD, DE LAS NORMAS
TECNICAS DEL GEMA
 NORMAS TECNICAS
DEFINICIÓN:
CONJUNTO DE REGLAS DESARROLLADAS A
FIN DE FACILITAR LA PLANIFICACIÓN DEL
MANTENIMIENTO, LA MEDICIÓN DE LA
PRODUCTIVIDAD Y DE LOS RENDIMIENTOS
QUE DEBERÁN ALCANZARSE PARA
BRINDAR UN SERVICIO DE M R. EFICIENTE.

COMPUESTA POR:

•1.1 NORMAS DE EJECUCIÓN

•1.2 NORMAS DE CANTIDAD
•1.3 NORMAS DE EVALUACIÓN
 1.1 NORMAS DE EJECUCIÓN

INDICAN EL PROCEDIMIENTO DE EJECUCION DE

CADA ACTIVIDAD DE MR –VER EJEMPLO.
EXISTEN 16 ACTIVIDADES DE MR, LAS MISMAS
QUE HAN SIDO PRIORIZADAS POR SU
IMPORTANCIA EN LA TRANSITABILIDAD DE LA VIA.

LAS PRIORIDADES CONSIDERADAS SON:

•SEGURIDAD DE VIAJE
•MANTENIMIENTO DE OBRAS DE DRENAJE
•OTRAS ACTIVIDADES GENERALES
1.2 NORMAS DE CANTIDAD

LAS NORMAS DE CANTIDAD DEFINEN LAS

CARGAS DE TRABAJO (METRADOS) PARA CADA
ACTIVIDAD POR KM/AÑO Y PARA CADA TARIFA
 1.3 NORMAS DE EVALUACIÓN

CONJUNTO DE INDICADORES QUE

DEBERÁN CUMPLIR LOS CONTRATISTAS
PARA QUE EL M.R. ALCANCE EL NIVEL
ESPERADO

EVALUA LOS RESULTADOS DEL SERVICIO DE MR

 NORMAS DE EVALUACIÓN
CUADRO N° 6.1 PRIMERA PRIORIDAD:
SEGURIDAD DE VIAJE

Respuesta de la Penalidades
Código Actividad Responsabilidad de la Microempresa Indicadores de Mantenimiento Tolerancia
Microempresa 1era 2da 3era
Remover piedras, árboles o cualquier obstáculo en La calzada permanecerá siempre Menos de 3
MR-101 Limpieza de Calzada Un (1) día 5% 10% 15%
forma inmediata. limpia. obstáculos en 1 Km
La superficie de rodadura será Menos de 10 baches
Rellenar los baches de forma inmediata con material uniforme, no se aceptará la presencia de 0.50m * 0.50 m*
MR-102 Bacheo Un (1) día 5% 10% 15%
de cantera. de baches o de charcos de agua en 0.15m de profundidad
épocas de lluvias. en 1 km
Retirar los derrumbes menores en
forma inmediata. Disponibilidad
permanente en caso de derrumbes Menos de 1 m3 por
MR-104 Remoción de Derrumbes Remoción y eliminación de derrumbes hasta 50 m3. Un (1) día 5% 10% 15%
mayores y colaborar en su remoción Km.
para devolver la transitabilidad al
camino.

Deberán permanecer siempre limpias, Material sedimentado:

Limpiar y eliminar el material sedimentado que conservando sus dimensiones máximo 25% del área
MR-201 Limpieza de Cunetas Un (1) día 5% 10% 15%
obstruye el libre flujo del agua. originales de diseño y pendientes de la sección
mínimas. transversal.

No se permiten muros en mal estado

Menos de 5 m de
Reacomodo de las piedras en las zonas inestables que no puedan ofrecer la suficiente
MR-701 Reparación de Muros Secos muro en mal estado Dos (2) días 5% 10% 15%
de la estructura. estabilidad a los taludes y/o
en un 1 km
plataforma de la carretera.
80% de la superficie
Reparar los elementos que se encuentren en mal del tablero o losa,
MR-702 Reparación de Pontones Pontones en buen estado. Dos (2) días 5% 10% 15%
estado: tableros, pernos, clavos, muros, etc. deberá estar en buen
estado
 NORMAS DE EVALUACIÓN
CUADRO N° 6.2 SEGUNDA PRIORIDAD:
OPERATIVIDAD DE OBRAS DRENAJE

Respuesta de la Penalidades
Código Actividad Responsabilidad de la Microempresa Indicadores de Mantenimiento Tolerancia
Microempresa 1era 2da 3era
Material
Eliminar todo tipo de materiales o residuos que sedimentado:
Deberán permanecer siempre
MR 202 Limpieza de Alcantarilla obstruyan el flujo del agua a través de las Máximo 20% del Tres (3) días 5% 10%
limpias.
alcantarillas. área de la sección
transversal.
Material
No deben existir obstáculos ni
Eliminar todo tipo de materiales o residuos que sedimentado:
MR 203 Limpieza de Badén material sedimentado sobre el Cuatro (4) días 5% 10%
obstruyan el flujo del agua a través del badén. Máximo 30% de la
badén.
superficie.
Material
sedimentado:
Eliminar el material caído o sedimentado en las Deberán permanecer siempre
MR 204 Limpieza de Zanjas de Coronación Máximo 30% del Cuatro (4) días 5% 10%
zanjas de coronación. limpias.
área de la sección
transversal.
Material
Mantener las superficies libres de obstrucciones
sedimentado:
que impidan el flujo del agua y su correcto Deberán permanecer siempre
MR 205 Limpieza de Pontones Máximo 20% del Cinco (5) días 5% 10%
[Link] estructuras deben estar limpias.
área de la sección
siempre libres de vegetación y basura.
transversal.
Material
Deberán encauzarse los pequeños cursos de sedimentado:
Encauzamiento de Pequeños agua hacia las estructuras de drenaje, eliminando No se permitirán desbordes Máximo 20% del
MR 206 Cinco (5) días 5% 10%
Cursos de Agua el material o residuos ubicados en el curso de (aniegos). área de la sección
agua. transversal.
Altura de la
Controlar la vegetación en las zonas laterales La vegetación debe permanecer vegetación: Máximo
MR 301 Roce y Limpieza Cinnco (5) días 5% 10%
para proporcionar visibilidad. por debajo de 30 cm. 45 cm.
 NORMAS DE EVALUACIÓN
CUADRO N° 6.3 TERCERA PRIORIDAD:OTRAS ACTIVIDADES
COMPLEMENTARIAS CON PRIORIDAD CON MEDIA BAJA

Indicadores de Respuesta de la Penalidades

Código Actividad Responsabilidad de la Microempresa Tolerancia
Mantenimiento Microempresa 1era 2da 3era
Remover rocas y piedras inestables ubicadas en Taludes libres de rocas Menos de 1 m3 por
MR 103 Desquinche 1 mes 5% 10%
las partes altas de los taludes del camino. inestables km.
Realizar la limpieza de las señales las veces Incumplimiento
Señales limpias y en buen
MR 401 Conservación de Señales que sea necesario y el pintado cuando se inferior a 1 señal 1 mes 5% 10%
estado.
requiera. por km.
Zonas estables sin
Realizar la plantación o conservación de la Taludes inestables
MR 501 Reforestación reforestar a lo largo 1 mes 5% 10%
vegetación existente. reforestados.
del camino.
Alertar sobre los daños del camino para tomar
las acciones necesarias. Anotación semanal de
Controlar: a) botaderos de basura y desechos b) actividades realizadas u Incumplimiento
MR 601 Vigilancia y Control 1 semana 5% 10%
Invasiones c) Ejecución de obras no autorizadas ocurrencias en el cuaderno inferior a 15 días.
tales como: acueductos, redes de servicio,etc. de mantenimiento.
ACTUALIZACION DE INSUMOS Y APU
MUCHAS GRACIAS
