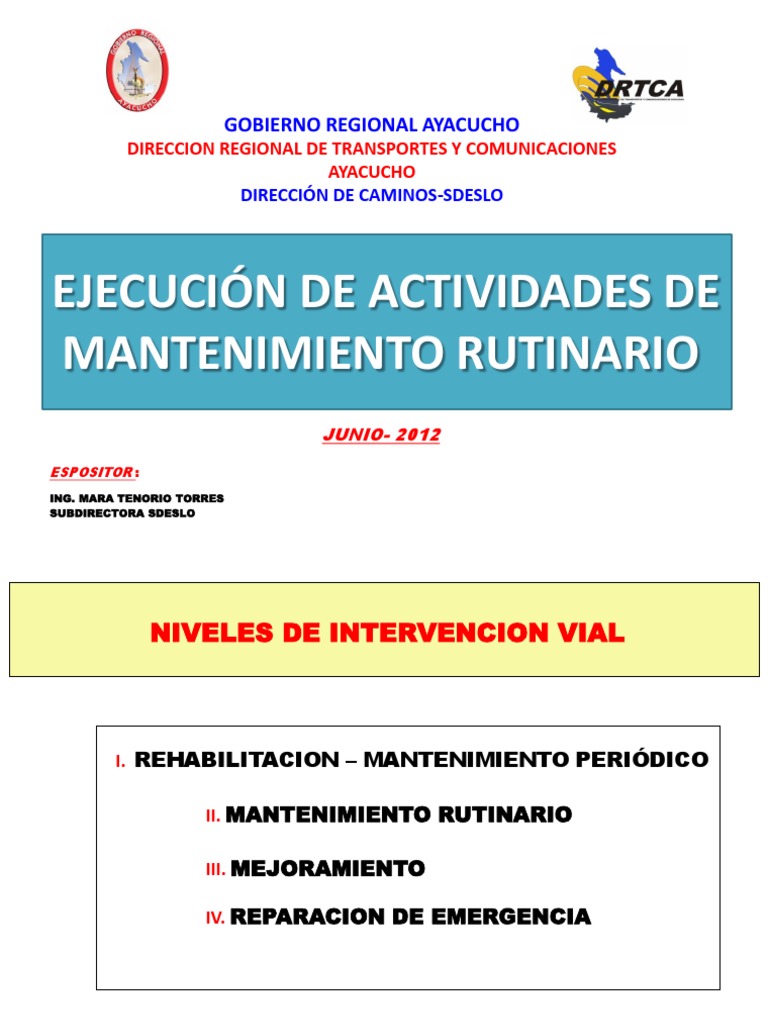

GOBIERNO REGIONAL AYACUCHO
DIRECCION REGIONAL DE TRANSPORTES Y COMUNICACIONES
AYACUCHO
DIRECCIÓN DE CAMINOS-SDESLO
EJECUCIÓN DE ACTIVIDADES DE
MANTENIMIENTO RUTINARIO
JUNIO- 2012
ESPOSITOR :
ING. MARA TENORIO TORRES
SUBDIRECTORA SDESLO
NIVELES DE INTERVENCION VIAL
I. REHABILITACION – MANTENIMIENTO PERIÓDICO
II. MANTENIMIENTO RUTINARIO
III. MEJORAMIENTO
IV. REPARACION DE EMERGENCIA
I. REHABILITACION DE UN CAMINO VECINAL
Consiste en la conformación de la sub. Rasante (Nivelación y perfilado del terreno
natural, relleno y pequeños cortes.), lastrado( conformación de la plataforma
compactada), y obras de arte( Construcción y/o reparación de alcantarillas, badenes,
muros de contención, cunetas, zanjas de coronación, pontones y puentes.
MANTENIMIENTO
PERIÓDICO
Las actividades de mantenimiento periódico se
realizan con equipo mecánico cada 3 a 4 años y
consiste en restablecer las características de la
superficie de rodadura (uniformidad, textura,
resistencia, y transmisión de esfuerzos). Se realiza en
caminos con MR.
EJECUCION DEL MANTENIMIENTO PERIÓDICO
II. MANTENIMIENTO RUTINARIO
CONTRATISTAS (MICROEMPRESAS) DE SERVICIOS DE
MANTENIMIENTO RUTINARIO
Las actividades de mantenimiento rutinario pueden ser
fácilmente ejecutadas con mano de obra de la zona, por lo cual
se promueve la contratación de SERVICIOS DE MANTENIMIENTO
RUTINARIO.
La micro empresa contratista es la instancia técnica responsable
de realizar permanente y adecuadamente las labores de
mantenimiento rutinario de los caminos.
CAPACITACION:
Las empresas de servicios de MR requieren de una
capacitación inicial antes de iniciar sus actividades. Esta
consiste, en una asistencia práctica de la ejecución de las
actividades del mantenimiento rutinario.
SUPERVISIÓN DE TRABAJOS DE MR
La supervisión en este tipo de trabajos se efectúa bajo la
modalidad de cumplimiento de estándares o normas de
calidad. Es decir, no existe un control sobre la cantidad de
trabajo ejecutado o la cantidad de horas trabajadas, sino
solamente sobre el resultado logrado.
Responsable de la supervisión : GRA-Dirección Regional Cami.
Seguimiento y Monitoreo: Provias Descentralizado
ELEMENTOS VIALES DE UN CAMINO
DEPARTAMENTAL
1 Carretera o Camino Departamental
2 Cunetas laterales
3 Cunetas de coronación
4 Alcantarilla
5 Canal de riego
6 Pontón
7 Puente
8 Badén
9 Muro seco
10Muro de concreto
Camino Departamental
ACTIVIDADES DEL MANTENIMIENTO RUTINARIO
Código Descripción Unidad
LA PLATAFORMA
MR1 LIMPIEZA DE PLATAFORMA KM
MR2 BACHEO EN AFIRMADO M2
OBRAS DE DRENAJE Y SUBDRENAJE
MR3 LIMPIEZA DE CUNETAS ML
MR8 LIMPIEZA DE ALCANTARILLAS UND
EL DERECHO DE VÍA
MR16 ROCE DE LA FRANJA DE DERECHO DE VIA M2
MR18 DESQUINCHE MANUAL DE TALUDES M3
MR19 REMOCION DE PEQUEÑOS DERRUMBES M3
LAS OBRAS DE ARTE
MR21 LIMPIEZA DE PUENTES Y PONTONES UND
MR22 LIMPIEZA DE CAUCES ML
MR23 LIMPIEZA DE BADENES M2
MR24-I REPARACIÓN DE MUROS SECOS M3
LA SEÑALIZACION Y LOS ELEMENTOS DE SEGURIDAD
MR25 MANTENIMIENTO DE SEÑALES VERTICALES UND
EL MEDIO AMBIENTE
MR29 SIEMBRA DE VEGETACIÓN NATIVA UND
OPERACIÓN VIAL
MR33 CUIDADO Y VIGILANCIA DE LA VIA KM
NORMA DE EJECUCIÓN
Actividad : Limpieza de calzada
Unidad de medida : km
Rendimiento : 0.60 km/dia
Cuadrilla : 3 trabajadores
Herramientas :1 carretillas, 2 lampas, 1 picos, 2 rastrillos
, 2 escobas , 3 machetes y señales de seguridad
Consiste en la eliminación de piedras, material suelto,
vegetación y cualquier otro elemento caído sobre la
superficie de rodadura del camino.
Norma: -Manual Técnico de Mantenimiento Rutinario de Caminos.
-GEMA .
MALA EJECUCION DEL BACHEO
BACHEO TRAMO: ALLPACCA-TURIANA BACHEO TRAMO: POTONGO - BELEN
BACHEO LUCANAS
BACHEO LUCANAS
CARTEL DE IDENTIFICACION
NORMA DE EJECUCIÓN
Actividad : Bacheo
Unidad de medida : m2
Rendimiento : 40m2/dia
Cuadrilla : 4 trabajadores
Herramientas :2carretillas, 3 lampas, 2 picos, 2 rastrillos ,
1 pizon manual,2 baldes y señales de seguridad
Consiste en rellenar baches o depresiones que pudiera
presentarse en la superficie de rodadura del camino, como
consecuencia del Tránsito vehicular y/o de la acción erosiva
de las aguas. Se utilizará material de cantera.
Norma: -Manual Técnico de Mantenimiento Rutinario de Caminos.
-GEMA .
NORMA DE EJECUCIÓN
Actividad : Desquinche
Unidad de medida : m3
Rendimiento : 10m3/dia
Cuadrilla : 4 trabajadores
Herramientas :1carretillas, 2lampas, 2barretas,1palanca ,
1 comba,1 cincel, 2 arnés y señales de seguridad
Consiste en eliminar toda las piedras o rocas ubicadas en las
partes altas de taludes, que muestre signos de inestabilidad.
Norma: -Manual Técnico de Mantenimiento Rutinario de Caminos.
-GEMA .
REMOCION DE DERRUMBES
NORMA DE EJECUCIÓN
Actividad : Limpieza de cunetas.
Unidad de medida : ml
Rendimiento : 480ml/dia
Cuadrilla : 4 trabajadores
Herramientas :2carretillas, 2lampas, 2picos, 1 barreta y
señales de seguridad
Consiste en la limpieza y posterior eliminación del material
sedimentado y desprendido de los taludes, evitando que
obstruya el flujo del agua.
Norma: -Manual Técnico de Mantenimiento Rutinario de Caminos.
-GEMA .
NORMA DE EJECUCIÓN
Actividad : Limpieza de alcantarilla.
Unidad de medida : und.
Rendimiento : 2 und/día
Cuadrilla : 3 trabajadores
Herramientas :1carretillas, 3lampas, 3picos, 1 barreta,
1 rastrillo y señales de seguridad
Consiste en la limpieza y posterior eliminación de todo tipo
de material o residuo que obstruya el libre flujo del agua a
través de la alcantarilla.
Norma: -Manual Técnico de Mantenimiento Rutinario de Caminos.
-GEMA .
NORMA DE EJECUCIÓN
Actividad : Limpieza de badén.
Unidad de medida : m2.
Rendimiento : 40 m2/día
Cuadrilla : 4 trabajadores
Herramientas :1carretillas, 3lampas, 3picos,2barretas,
1 rastrillo y señales de seguridad
Consiste en la limpieza y posterior eliminación de todo tipo
de material o residuo que obstruya el libre flujo del agua a
través de la alcantarilla.
Norma: -Manual Técnico de Mantenimiento Rutinario de Caminos.
-GEMA .
NORMA DE EJECUCIÓN
Actividad : Limpieza de pontones.
Unidad de medida : und.
Rendimiento : 40 und/día
Cuadrilla : 4 trabajadores
Herramientas :1carretillas, 4lampas, 4picos,1escoba,
y señales de seguridad
. Consiste en la limpieza y posterior eliminación del
material colmatado, palizadas y residuos que obstruyan el
flujo del agua a través del pontón
Norma: -Manual Técnico de Mantenimiento Rutinario de Caminos.
-GEMA .
NORMA DE EJECUCIÓN
Actividad : Roce y limpieza .
Unidad de medida : m2.
Rendimiento : 1200 m2/día
Cuadrilla : 3 trabajadores
Herramientas:1carretillas,3machetes, 1tijera podadora ,2
hachas,1 serrucho y señales de seguridad
.Consiste en el corte y posterior eliminación de la vegetación
que crece a ambos lados de la carretera, obstaculizando la
visibilidad del conductor.
Norma: -Manual Técnico de Mantenimiento Rutinario de Caminos.
-GEMA .
NORMA DE EJECUCIÓN
Actividad : Conservación de señales.
.Unidad de medida : und.
Rendimiento : 10 Unid/día
Cuadrilla : 2 trabajadores
Herramientas:1Escobilla de fierro ,3brocha,
1wincha,franela y señales de seguridad
.Consiste en mantener limpias y en buen estado todas las
señales preventivas, informativas e hitos kilométricos a lo
largo del camino.
Norma: -Manual Técnico de Mantenimiento Rutinario de Caminos.
-GEMA .
REFORESTACION
IV. MANTENIMIENTO DE EMERGENCIA :
Conjunto de actividades
orientadas a recuperar la
inmediata transitabilidad del
camino, afectada por eventos
severos y/o imprevisibles. Y
existe uso intensivo de
maquinaria pesada.
Las actividades mas frecuentes
son:
Remoción de derrumbes
mayores.
Reconformación de la
plataforma
Construcción de obras de
drenaje.
EJEMPLOS PRÁCTICOS
ALLPACA-TURIANA
TRAMO I (00+00-30+00)
COSERVACION DE SEÑALES ( PINTADO DE PROGRESIVAS)
• Gestión realizada apoyo con maquinaria pesada Huamanga
CONSECUENCIAS DE LA INADECUADA
EJECUCION DE ACTIVIDADES DE MRV
ANTES
AHORA
TRAMO : QUEROBAMBA – POTONGO
