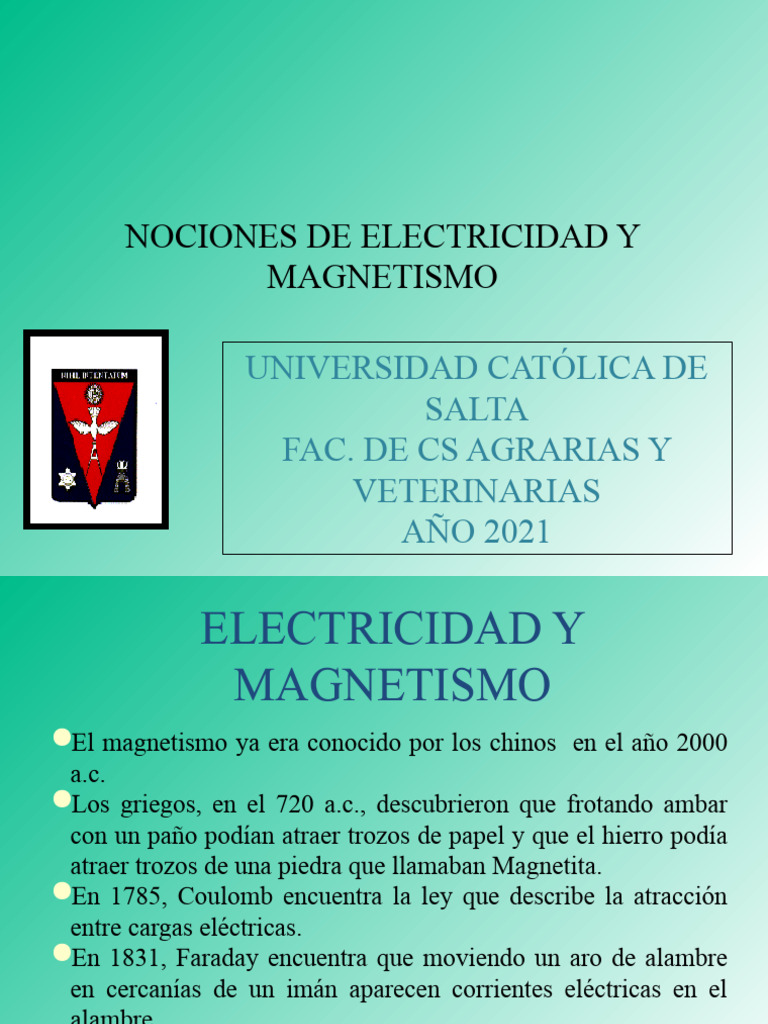

NOCIONES DE ELECTRICIDAD Y

MAGNETISMO

UNIVERSIDAD CATÓLICA DE
SALTA
FAC. DE CS AGRARIAS Y
VETERINARIAS
AÑO 2021
 ELECTRICIDAD Y
MAGNETISMO
El magnetismo ya era conocido por los chinos en el año 2000
a.c.
Los griegos, en el 720 a.c., descubrieron que frotando ambar
con un paño podían atraer trozos de papel y que el hierro podía
atraer trozos de una piedra que llamaban Magnetita.
En 1785, Coulomb encuentra la ley que describe la atracción
entre cargas eléctricas.
En 1831, Faraday encuentra que moviendo un aro de alambre
en cercanías de un imán aparecen corrientes eléctricas en el
alambre.
En 1873, Maxwell formula las leyes del electromagnetismo.
En 1888, Hertz produce ondas electromagnéticas en el
laboratorio 2
Las primeras experiencias relativas a los fenómenos
eléctricos se refieren a la observación de que cuando
ciertos materiales se frotan unos contra otros, adquieren
la propiedad de atraer otros objetos (electrización por
frotamiento).

Se dice que dichos cuerpos han adquirido una nueva

propiedad, denominada electricidad, en virtud de la
cual pueden ejercer un nuevo tipo de fuerzas: las
interacciones o fuerzas eléctricas.

También se suele de decir que dichos cuerpos han

adquirido carga eléctrica o se han cargado
eléctricamente.
3
• Las propiedades eléctricas de los cuerpos se
pueden entender de forma simple teniendo en
cuenta la estructura eléctrica de los átomos que
constituyen la materia.
• Todo proceso de transferencia de carga se
puede entender como un proceso de
transferencia de electrones entre los átomos de
dos cuerpos.

• Cuando se transfieren electrones por

frotamiento, decimos que los cuerpos se cargan
por frotamiento electrización por frotamiento),
mientras que cuando los electrones se
transfieren por contacto directo, decimos que
los objetos se cargan por contacto
(electrización por contacto).
4
 Carga Eléctrica
• Se define la carga eléctrica como la propiedad de la
materia a través de la cual es capaz de ejercer fuerzas
de tipo eléctrico.
• Se designa habitualmente por la letra q.

• La carga eléctrica constituye una medida de la

intensidad de las fuerzas eléctricas que un cuerpo es
capaz de ejercer.

• También se suele decir que la carga eléctrica constituye

una medida de la cantidad de electricidad de un cuerpo.
5
 CARGA ELECTRICA
• Los protones tienen carga eléctrica +e.
• Los electrones tienen carga eléctrica –e.
e = 1.6x10-19 C
• Se dice que un cuerpo:
– tiene carga + cuando tiene deficiencia de electrones.
– Tiene carga – cuando tiene exceso de electrones.

• UNIDADES: Coulomb (C)

• 1 e = 6,25 x 10 18 C

6
Propiedades de la carga eléctrica
Hay dos tipos de carga eléctrica: positiva y negativa (Benjamín
Franklin)

E  m.c 2

7
 Propiedades:
Las cargas eléctricas pueden ser positivas o negativas.
Cargas del mismo signo se repelen y cargas de signo contrario se
atraen.
La carga eléctrica neta de un cuerpo es la suma algebraica de sus
cargas positivas y negativas; un cuerpo que tiene cantidades
iguales de electricidad positiva y negativa (carga neta cero) se
dice que es eléctricamente neutro.
Principio de conservación de la carga: en todos los procesos
que ocurren en un sistema aislado, la carga total permanece
constante.
Cuantizacion de la carga: la carga eléctrica no aparece en
cualquier cantidad, sino en múltiplos enteros de una unidad
fundamental o cuanto.

La unidad fundamental de carga es la carga eléctrica del 8

electrón.
 Conductores y Aislantes
De acuerdo a su comportamiento eléctrico, se pueden distinguir dos
tipos de materiales:

(a) Conductores: son materiales que permiten el paso de electricidad

(cargas) a través de ellos. Se caracterizan porque contienen cargas
que pueden moverse libremente en el material (cargas libres).

(b) Aislantes: se trata de materiales no conductores, que no permiten

el paso de la electricidad (cargas) a través de ellos. En un material
aislante, las partículas cargadas (electrones y protones) que
constituyen los átomos y moléculas del mismo no se pueden mover
libremente.
Los electrones y protones de los átomos de un material aislante se
encuentran ligados a los átomos y moléculas del medio. Los aislantes
reciben también el nombre de dieléctricos. 9
 La carga neta de un sistema aislado siempre se conserva.
 Los objetos se cargan eléctricamente debido a una
transferencia de carga (electrones) de un sistema al otro.

TIPOS DE MATERIALES
Conductores: cobre,
plata, aluminio, etc.
Aislantes: plástico,
caucho, madera,
diamante
Semiconductores:
silicio, germanio

10
• Cuando interaccionan 2 cargas,
se pueden observar ciertos
efectos:
– Las cargas del mismo signo se
repelen.
– Las cargas de signos contrarios se
atraen.
• Esto implica la presencia de
fuerzas: FUERZAS
ELECTROSTÁTICAS
11
 LEY DE COULOMB
Si tenemos dos partículas cargadas, la fuerza de interacción entre
ellas viene dada por:

 q1q2
F12  ke 2 r̂12
r
ke Constante de Coulomb
2
r Distancia entre las cargas al cuadrado

12
 LEY DE COULOMB
• La interacción electrostática entre dos
cargas en reposo se rige por la “ ley de
Coulomb”:
• "La fuerza de atracción o repulsión entre
dos cargas eléctricas es directamente
proporcional al producto de las cargas e
inversamente proporcional al cuadrado de
la distancia que las separa".
13
 CAMO ELECTRICO
• Una partícula cargada genera una serie de Fuerzas en el
espacio en el que se encuentra, se genera así lo que se llama un
CAMPO DE FUERZAS, en este caso un CAMPO
ELÉCTRICO.
• Si en un punto cualquiera del espacio, se coloca una carga de
prueba, esta sentirá una fuerza de atracción o repulsión.

14
• Llamamos intensidad de campo
electrostático o simplemente campo
electrostático E creado por una carga
puntual Q en un punto P del espacio, a la
fuerza electrostática que dicha carga Q
ejercería sobre la unidad de carga positiva
colocada en el punto P.

• La unidad de intensidad de campo eléctrico

en el S.I. es el N/C.

15
 CAMPO ELECTRICO
Consideremos una partícula, de
carga q0 (siempre positiva), ubicada
en las cercanías de otra carga q:

 q
E  ke 2 r̂12
r

16
 Energía potencial eléctrica

Una partícula cargada

colocada en un punto de un
campo eléctrico, tiene una
energía potencial eléctrica
con respecto a algún punto
de referencia 17
• Para levantar un objeto desde el suelo hasta cierta altura es necesario
efectuar un trabajo sobre él para vencer la fuerza de gravedad debida
al campo gravitacional terrestre. El objeto en esa posición, adquiere
energía potencial gravitatoria. Si levantamos un cuerpo del doble de
masa, la energía potencial será también el doble, si la masa es el triple,
la energía requerida será también el triple, y así sucesivamente.

• Lo mismo ocurre en el caso de las cargas eléctricas. Si se quiere mover

una carga de prueba q desde el infinito (región alejada donde el
potencial eléctrico de la carga generadora es prácticamente nulo) hasta
cierto punto dentro de un campo eléctrico generado por una carga Q,
es necesario ejercer una fuerza por un agente externo, y por tanto
realizar un trabajo contra las fuerzas eléctricas, por lo que la carga de
prueba adquiere una cierta energía potencial eléctrica (U).

18
• El trabajo W realizado para mover la carga
de prueba corresponde al cambio de la
energía potencial eléctrica, experimentado
por dicha carga:

W = Ua - Uinfinito

19
• Si definimos que en el infinito U = 0
tenemos que W = Ua

20
Potencial eléctrico

21
 POTENCIAL ELÉCTRICO
El potencial eléctrico en un punto, es el trabajo
necesario para trasladar una carga positiva unitaria
desde el infinito hasta cierto punto.

V=W
q0
• Unidades:
[V]=[W]/[q]= J/c = VOLTIOS (V)
1 voltio = 1 Joule/coulomb
22
 DIFERENCIA DE POTENCIAL
ENTRE 2 PUNTOS A y B
• Es el trabajo necesario para mover una
carga de prueba positiva unitaria desde A
hacia B.
Vab= Va – Vb=Wab
q0

• Unidades:
[V]=[W]/[q]= J/c = VOLTIOS (V)
1 voltio = 1 Joule/coulomb 23
 Corriente Eléctrica y Circuitos
Intensidad de Corriente Eléctrica o simplemente corriente (I) es
la “cantidad de carga que fluye por unidad de tiempo a través de
una determinada área”
I  Q / t
La unidad de I es el ampere (A) que equivale a 1 coulomb cada 1 segundo.
Es una magnitud escalar.

Quién es “la carga”?

Pueden ser electrones
en un conductor, iones
en un electrolito,
vd electrones y huecos en
los semiconductores.
A

l 24
 RESISTENCIA
• Se denomina resistencia eléctrica a la dificultad que ofrece
un material para conducir la corriente.

• La resistencia de un conductor depende de la longitud del

mismo (L ), de su sección (A), del tipo de material y de la
temperatura.
• La resistencia viene dada por la siguiente expresión:

R = r. L
A
• R: resistencia (W)
• r= resistividad específica (W.m)
• L=longitud del conductor (m)
• A=sección del conductor (m2)

25
 Ley de Ohm

Descubierta por Georg Ohm (1826) fue

enunciada de la siguiente manera:

“La corriente que circula por un conductor

metálico es proporcional a la diferencia de
potencial aplicada a sus extremos, siempre que
la temperatura permanezca constante”

26
I (A) La inversa de la pendiente de la
recta es la resistencia R

V
R
I
V (volt)

Para un conductor cilíndrico de área A, longitud l y resistividad

, la resistencia puede calcularse:

R   .l / A
27
 Circuitos eléctricos
• Son una serie de elementos eléctricos
conectados eléctricamente entre si para
generar, transportar o modificar señales
eléctricas.
• ELEMENTOS:
– Conector: Hilo conductor de resistencia
despreciable (idealmente cero) que une
eléctricamente dos o más elementos.
– Generador o fuente: Elemento que
produce electricidad.
– Nudo o nodo: Punto de un circuito
donde concurren varios conductores
distintos.
– Rama: Conjunto de todos los elementos
de un circuito comprendidos entre dos
La corriente circula
nudos consecutivos. espontáneamente desde
– Circuito: Red con al menos una línea zonas de mayor
cerrada por la que puede circular la potencial a menor
corriente.
potencial 28
 RESISTENCIAS EN SERIE
• Se puede reemplazar las dos resistencias R1 y R2
por una sola resistencia (Req) que se puede
calcular:
• La I que circula por R1 es la misma que circula por
R2:
I1 = I2
• La diferencia de potencial Vac es:
Vac = Vab + Vac

Aplicando la ley de Ohm:

I.Req = I.R1 + I.R2

Req = R1 + R2
29
 RESISTENCIAS EN PARALELO
• Se pueden reemplazar las resistencias R1 y R2 por
una sola resistencia (Req) que se puede calcular:

• La diferencia de potencial es:

DV(Fem) = Vab = Vcd

• La corriente I es:
I = I1 + I2
• Aplicando la ley de Ohm:

Fem = Vab + Vcd

Req R1 R2

1 = 1 + 1
Req R1 R2
30
 SERIE Conexiones PARALELO
Circuito cerrado = MALLA Unión de mas de dos cables = NODO

La corriente que circula La diferencia de potencial

por cada lámpara es la por cada lámpara es la
misma. misma
  VL1  VL 2 I Total  I L1  I L 2
Req  RL1  RL 2 1

1

1
Req RL1 RL 2 31
 Reglas de Kirchoff
 La suma de las corrientes que entran a un nodo es igual a la
suma de las corrientes que salen de él. (Conservación de la
carga.)

 La suma de las variaciones de potencial a lo largo de un

circuito debe ser igual a cero (conservación de la Energía)

32
"La suma de las corrientes que
llegan a un nodo (o unión) es
igual a la suma de las
corrientes que salen del
nodo"

I 1 = I2 + I3

33
“La suma de las variaciones de
potencial a lo largo de un
circuito debe ser igual a cero”

34
 MAGNETISMO
• Los Campos Magnéticos son generados por
cargas en movimiento.
• La polaridad magnética de los átomos se
basa fundamentalmente en el spin del
electrón, y se debe, en parte a sus
movimientos alrededor del núcleo

35
 Campo Magnético
• Una carga en movimiento, crea en el
espacio que la rodea, un campo magnético
que actuará sobre otra carga móvil, y
ejercerá sobre ésta una fuerza magnética

36
