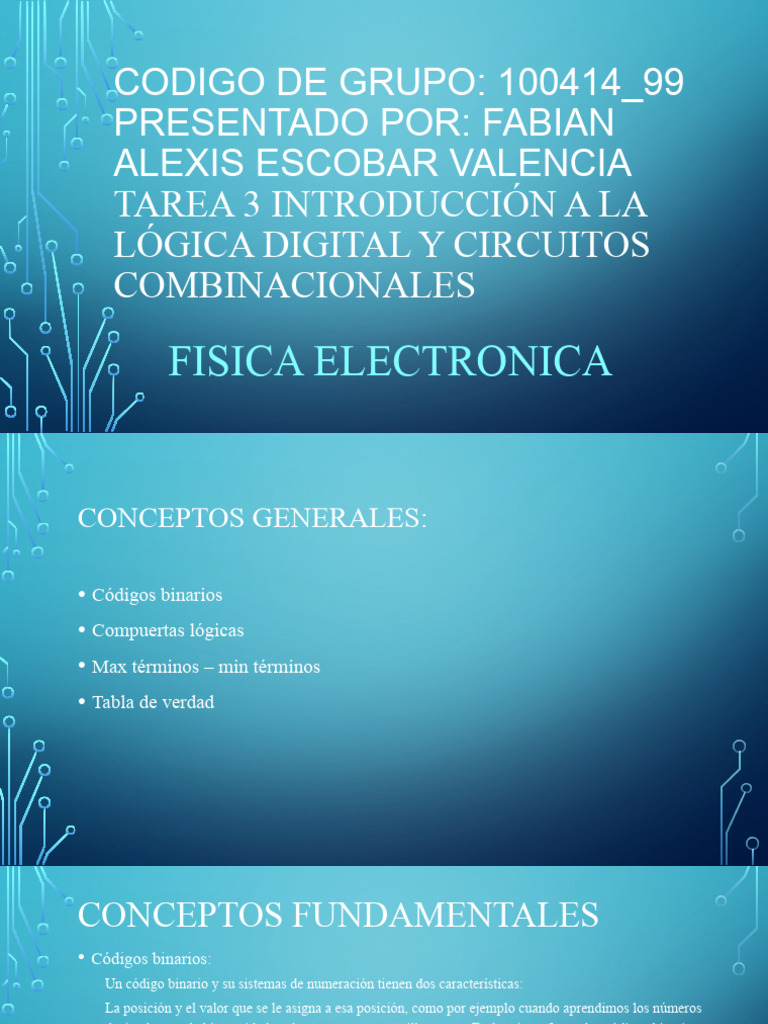

CODIGO DE GRUPO: 100414_99

PRESENTADO POR: FABIAN

ALEXIS ESCOBAR VALENCIA
TAREA 3 INTRODUCCIÓN A LA
LÓGICA DIGITAL Y CIRCUITOS
COMBINACIONALES

FISICA ELECTRONICA
CONCEPTOS GENERALES:

• Códigos binarios
• Compuertas lógicas
• Max términos – min términos
• Tabla de verdad
CONCEPTOS FUNDAMENTALES
• Códigos binarios:
Un código binario y su sistemas de numeración tienen dos características:
La posición y el valor que se le asigna a esa posición, como por ejemplo cuando aprendimos los números
decimales que habían unidades, desenas, centenas, millares, etc. De la misma forma los códigos binarios o
también llamada código de numeración binaria los cuales presentan una regla similar
En presentación de pulsos eléctricos esta el siguiente ejemplo:
CONCEPTOS FUNDAMENTALES
• Códigos binarios:
Importancia en la electrónica del código binario:
Todos los sistemas electrónicos digitales funcionan bajo el principio del código
binario existen dos posibles estados llamados verdadero – falso, alto – bajo o
1- 0 estos dos estados son representaciones abstractas de regiones de voltajes
específicos. Por ejemplo para los circuitos integrados que operan a 5VCD, un
0 representa un voltaje entre -0.5V y 1.2V. Mientras que el 1 es representado
por valores entre 2.2V y 5.5V
CONCEPTOS FUNDAMENTALES
• Compuertas lógicas:
Son circuitos electrónicos conformados internamente por transistores que se encuentran
con arreglos especiales con los que otorgan señales de voltaje como resultado o una salida
de forma booleana están obtenidas por operaciones lógicas binarias (suma, multiplicación)
también niegan, afirman, incluyen o excluyen según sus propiedades lógicas estas
compuertas se pueden aplicar en otras áreas de la ciencia como mecánica, hidráulica o
neumática.
Existen diferentes tipos de compuertas y algunas de estas son mas complejas, con las
posibilidad por ser simuladas por compuertas mas sencillas, todas estas cuentan con tablas
de verdad que explican los comportamientos en los resultados que otorgan dependiendo el
valor booleano que tenga en cada una de sus entradas.
CONCEPTOS
FUNDAMENTALES
• Compuertas lógicas:
Las compuertas lógicas fundamentales son AND, OR, NOT, XOR
Las siguientes son las tablas de verdad de dicha funciones:
CONCEPTOS
FUNDAMENTALES
• Min términos:
Para una función booleana de n variable x1,…xn, un producto booleano en el que
cada una de las n variables aparece solo una vez (negada o sin negar) es llamada
min terms, es decir, un min terms es una expresión lógica de n variables consisten
únicamente en el operador conjunción lógica (AND) y el operador complemento o
negación (NOT).
Por ejemplo abc, ab´c y abc´ son ejemplos de min terms para una función booleana
con las tres variables a, b y c
CONCEPTOS FUNDAMENTALES
• Max términos:
Un Maxterms es una expresión lógica de n variable que consiste únicamente en la
disyunción lógica y el operador complemento o negación los maxterms son una expresión
dual de los minterms. En vez de utilizar operaciones AND utilizamos operaciones OR y
procedemos de forma similar por ejemplo los siguientes son maxterms:
a+b´+c
a´+b+c
CONCEPTOS FUNDAMENTALES
• Tabla de verdad:
Tabla de verdad o tabla de valores de verdades una tabla que muestra el valor de verdad de
una composición compuesta, para cada combinación de valores de verdad que se pueda
asignar a sus componentes.
La tabla de los valores de verdad, es utilizada en el ámbito de la lógica para obtener la
verdad (v) o la falsedad (f), valores de verdad, de una expresión o de una proposición.
Además sirve para determinar si es que un esquema de inferencia es formalmente valido
como un argumento llegando a la conclusión de que este es una tautología ( se habla de
una tautología cuando todos los valores de la tabla son ¨v¨ o verdaderos).
CONCEPTOS FUNDAMENTALES
• Ejemplos tabla de verdad:
¿ CUÁL ES LA BASE Y LA RAÍZ DE UN
SISTEMA BINARIO?

Es un sistema de notación de posición, la base numérica se denomina ¨Raíz¨ en el sistema

binario se utiliza una raíz de 2, los términos raíz y base se pueden utilizar de manera
indistinta específicamente el valor que un digito representa es el valor multiplicado por la
potencia de la base o raíz representado por la posición que el digito ocupa.
En el sistema binario la base es 2 ya que se tienen dos símbolos y para representar el
numero dos hay que apelar a escribir un 1en la posición que indica ¨pares¨ y un 0 en la
posición de unidades de la misma forma el numero 6 se debe representar como numero
110 ( un par de pares, un par y ninguna unidad.
