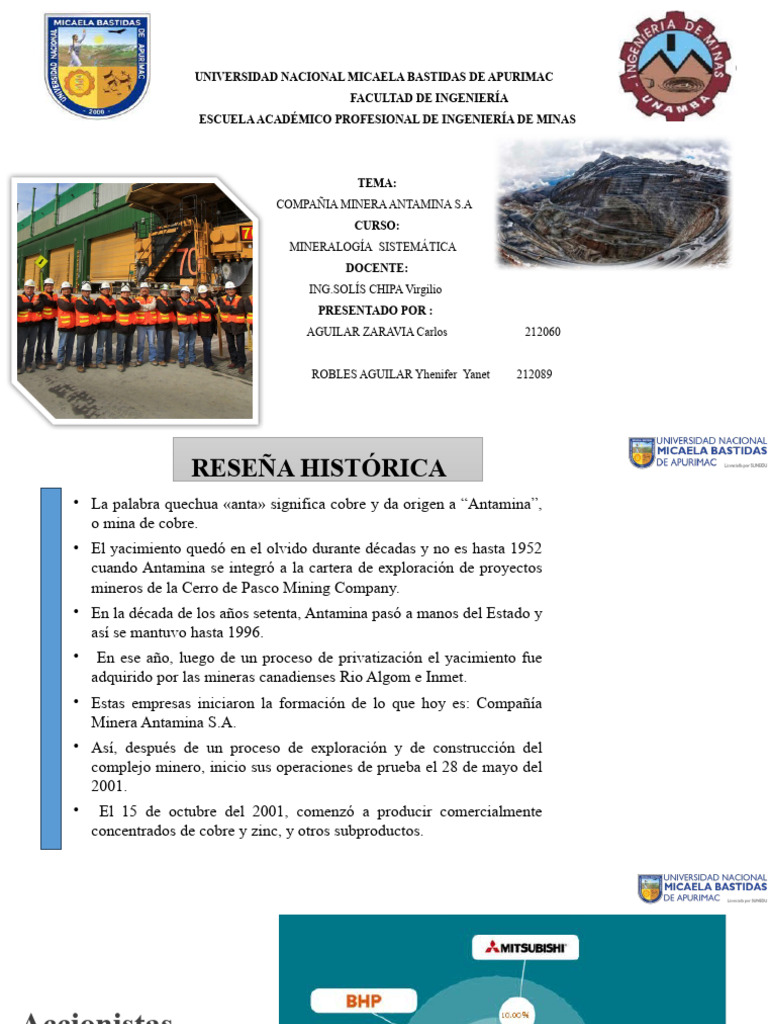

UNIVERSIDAD NACIONAL MICAELA BASTIDAS DE APURIMAC

FACULTAD DE INGENIERÍA
ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA DE MINAS

TEMA:
COMPAÑIA MINERA ANTAMINA S.A
CURSO:
MINERALOGÍA SISTEMÁTICA
DOCENTE:
ING.SOLÍS CHIPA Virgilio
PRESENTADO POR :
AGUILAR ZARAVIA Carlos 212060

ROBLES AGUILAR Yhenifer Yanet 212089

 RESEÑA HISTÓRICA
• La palabra quechua «anta» significa cobre y da origen a “Antamina”,
o mina de cobre.
• El yacimiento quedó en el olvido durante décadas y no es hasta 1952
cuando Antamina se integró a la cartera de exploración de proyectos
mineros de la Cerro de Pasco Mining Company.
• En la década de los años setenta, Antamina pasó a manos del Estado y
así se mantuvo hasta 1996.
• En ese año, luego de un proceso de privatización el yacimiento fue
adquirido por las mineras canadienses Rio Algom e Inmet.
• Estas empresas iniciaron la formación de lo que hoy es: Compañía
Minera Antamina S.A.
• Así, después de un proceso de exploración y de construcción del
complejo minero, inicio sus operaciones de prueba el 28 de mayo del
2001.
• El 15 de octubre del 2001, comenzó a producir comercialmente
concentrados de cobre y zinc, y otros subproductos.
Accionistas
de
Antamina
 FISIOGRAFÍA

 El área que comprende la mina Antamina está localizada en los Andes Centrales Orientales,
en el lado este de la Cordillera Blanca. Esta área está caracterizada por una abrupta topografía
definida por altitudes que oscilan entre 3 400 a 4 800 metros sobre el nivel del mar.
 La actual fisiografía es el resultado de procesos glaciares ocurridos durante el Pleistoceno.
Formación de valles tradicionales en forma de “U.
 Las crestas y los flancos escarpados están formados por roca caliza, mientras que el basamento
de los valles consiste de esquistos y pizarras de la Formación Celendín, los cuales son más
susceptibles a la erosión.
 Los valles más amplios, que tienen una orientación NO-SE, muestran un relieve suave y
ondulado, el cual es típico de la erosión glaciar.

 Sobre el basamento que define el fondo de los valles se encuentran frecuentemente depósitos
glaciares, depositados por pequeñas morrenas frontales y laterales.
 El valle que contiene el tajo abierto actual y la Quebrada Antamina es un típico valle de circo
glaciar.
 Las crestas de los cerros ubicados alrededor del tajo alcanzan los 4 700 msnm; las más
elevadas, están ubicadas hacia el sureste y alcanzan los 4 800 msnm. Entre cresta y cresta el
valle de la quebrada Antamina presenta una amplitud aproximada de 1 750 m, y una longitud
aproximada de 3 875 m.
 CLIMA
 La Compañía Minera Antamina S.A. se
encuentra a una altitud de aproximada de
4500 m.s.n.m. al cual le corresponde un clima
boreal, caracterizado por la puna.
 se encuentra entre los 3800 y 4800 m.s.n.m.
donde sólo es posible el pastoreo intensivo
de ovinos y auquénidos.
 la temperatura media-anual fluctúa entre 3°C
y 6°C, predominando temperaturas invernales
prolongadas de 0°C.
VEGETACION
 Jalca es una región natural o ecorregión propia de
los Andes peruanos, definida en su sentido más
amplio como la serranía arbustiva o de pradera,
húmeda o subhúmeda.
 situada entre la cordillera nevada y
el bosque andino (yungas) del Perú.
 Diferentes tipos de vegetación denominados
pajonales, césped de puna, bofedales, arbustales,
canllares, juncales y totorales.
 Este es el orden de importancia, dominan el
ecosistema de alta montaña de los Andes desde
Piura en el norte hasta Puno en el sur.
 UBICACIÓN Y ACCESIBILIDAD
 La mina e instalaciones de Compañía Minera Antamina
S.A., están ubicadas en los Andes Centrales del Perú, sobre
el flanco oriental de la Cordillera Blanca, a 482 Km al
Noreste de la ciudad de Lima, en la provincia de Huari,
Distrito de San Marcos, Departamento de Ancash entre los
4300 y 4760 metros sobre el nivel del mar.
 La ciudad de Huaraz, la capital del Departamento de
Ancash, se encuentra ubicada a unos 200 km en carretera
al oeste de la mina.
 El poblado cercano más importante es San Marcos que se
encuentra a unos 42 km en carretera al oeste de la mina.

Departamento: Ancash
Provincia: Huari
Distrito: San Marcos
Comunidad:Huaripampa
Ruta de acceso a Antamina vía Terrestre
RUTA DISTANCI TIEMPO EN HORAS TIPO DE VÍA
A KM

Lima ‐ Paramonga 202 km 3 horas 10 min asfaltado

Carretera Huaraz -tunan 16km 9min asfaltado
Tunan - Chasquitambo 36km 30min asfaltado
Chasquitambo - Conococha 74km 1hora 10min asfaltado
Conococha - entrada carretera Antamina 61km 1hora asfaltado
Entrada carretera Antamina- minería 61km 1hora asfaltado
Antamina

Ruta de acceso a Antamina vía Aérea

VÍAS RUTA DISTANCI TIEMPO EN
A MINUTOS
Km
Aérea Apto. Jorge Chávez ‐ Apto. Comandante 426 km 65 min.
Germán Arias Graziani

Terrestre ‐ Asfaltado Apto. Comandante Germán Arias Graziani ‐ 23.3 km 35 min.

Huaraz
Terrestre ‐ Asfaltado Huaraz ‐ Olleros 22.7 km 32 min.
Terrestre ‐ Asfaltado Olleros ‐ Recuay 11.2 km 16 min.
Terrestre ‐ Asfaltado Recuay ‐ Ticapampa 5 km 8 min.
Terrestre – Asfaltado Ticapampa ‐ Chavín de Huantar ‐ San Marcos 76.4 km 111 min.
Terrestre ‐ Asfaltado San Marcos ‐ Mina Antamina 30 km 67 min.
 Geología Local
El yacimiento de Antamina exclusivamente se ha
dado en rocas carbonatadas de la Formación
Jumasha y la Formación Celendín produciendo
una zona de alteración denominada Skarn
producto de la intrusión del pórfido cuarzo-
monzonítico. Además de acuerdo a los controles
estructurales existen una serie de fallas normales
con dirección NE transversales al sistema andino
justo en el valle del yacimiento, y otras que son sub
paralelas pero que se caracterizan por ser fallas de
sobre escurrimiento acompañados de pliegues con
orientación NW.

COLUMNA ESTRATIGRÁFICA LOCAL

 GEOLOGÍA REGIONAL
 Podemos encontrar rocas
sedimentarias que se encuentran en
los flancos de la cordillera blanca.
 Rocas intrusivas y volcánicas que
se encuentran en la cuenca del rio
santa
 Está dividida en cuatro
cuadrángulos (HUARI, RECUAY,
SANTA, LA UNIÓN).
ESTRATIGRAFÍA
 Los suelos de Antamina se han ido depositando
con el tiempo por la sedimentación de las rocas y
luego pasan por el ciclo geológico.
 Gracias a la compactación de estos sedimentos se
han hido formando capas o estratos denominados
formaciones.
 Antamina presenta 9 formaciones, de las cuales la
formación Farrat no se considera en las columnas
estratigráficas por presentar un mínimo grosor.
 También podemos ver dos grupos (Goiyarisquizga
y Pucara).
Columna estratigráfica Regional - Antamina
•GEOLOGÍA ESTRUCTURAL

1.Presenta dos fallas importantes llamadas

”ANTAMINA Y CHONTA” con rumbo NO
2.La falla Antamina presenta buzamiento de 60° y
7o° NO
3.Falla transversal que afecta a la falla chonta con
orientación andina.
4.Presencia de falla dextral que atraviesa la mina.
5.En medio de las fallas importantes se puede
apreciar fallas mínimas con buzamientos de (40° ,
45° , 70° , 60° )

Controles Estructurales

- NE: fallas transversales al sistema andino

(valle de Antamina)
- NO: sobre escurrimientos y plegamientos con
orientación andina. (320°)
 ALTERACIONES
Presenta un intrusivo central generalmente estéril con incipiente cerca al
contacto del endoskarn o en cercanía a brechas hidrotermales
controladas estructuralmente. Es notoria la ocurrencia de mineralización
de carácter subeconómico de Cu y Mo asociadas a diseminaciones y
venillas.
La skarnizacion del intrusivo se evidencia por la generalización de una
delgada aureola de escasos metros de ancho de granate rosa, donde la
estructura porfiritica es aun visible. La alteración retrograda esta muy
difundida en esta unidad consistiendo en una ensamble de arcillas,
clorita, epidota, esta alteración destruye los ensambles de granate
dejando solamente una roca deleznable.
 CARACTERÍSTICAS DE UN SKARN
 Zonificación

- En el Endoskarn se encuentra el intrusivo

- En el Exoskarn se encuentran las calizas

 Mineralogía en un Skarn

- Se puede encontrar calcopirita, pirita, hematita,

magmatita, bornita, pirrotita y granates.

 Principales Tipos Estructurales de los Skarn

A: Skarn Biometasomático, 1: Intrusivo
B: Veta en Exoskarn, 2: Caliza
C: Veta en Endoskarn, 3: Skarn
D: Skarn Frontal. 4 : Lutita
 RECURSOS Y RESERVAS
 Ley media del cobre es de 0.7% de cobre.
 Se estima una reserva total de 760 MT
 455 MT de cobre, con 1.4 % Cu, 0.3 % Zn, 10
g/t Ag y 0.035 % Mo.
 305 MT de Zinc, con 1.1 % Cu, 2.1 % Zn, 16
g/t Ag y 0.014 % Mo.
En este año se ha estimado 745 millones
de toneladas reservas métricas y un total
de 1 934 millones de toneladas recursos
desde el 2013, dándole una vida útil
estimada hasta el 2029.
 MENAS
Calcopirita Características y propiedades físicas
Clase, grupo Sulfuros (sulfuros de cobre)
Brillo Metálico
Color Amarillo latón vivo e iridiscente
Raya Verde oscuro
Tenacidad Frágil
Fórmula química CuFeS2
Composición quimica Cu (34.6%), Fe (30.4%), S (35%)
Dureza de Mohs 3.5 a 4
Densidad o peso específico 4.2 g/cm3
Clivaje Distinto
Fractura Desigual e irregular
Sistema cristalino Tetragonal
Forma de presentarse o hábito Cristales tetragonales, masivo y botroidal.
Origen y ambiente geológico Hidrotermal (200°C)
Ígneas volcánicas y porfídicas de composición
Rocas asociadas
intermedia

Malaquita, azurita, covelina, calcosina, cuprita,

Minerales asociados
pirita, galena, esfalerita, cuarzo y calcita.
Usos Mena importante de cobre.
 Bornita Características y propiedades físicas
Clase, grupo Sulfuros (sulfuro de cobre y hierro).
Fórmula química Cu5FeS4.
Dureza de Mohs 3
Densidad o peso específico 5.06 a 5.08 g/cm3.
Brillo Metálico.
Naturalmente es bronce pardo, y expuesto en
Color
el aire es jaspeado (pecho de paloma).
Raya Negra grisácea.
Clivaje Pobremente desarrollado.
Fractura Irregular, concoidea.
Tenacidad Frágil.
Sistema cristalino Ortorrómbico.
Forma de presentarse o hábito Compacto, granular y masivo.
Hidrotermal de alta temperatura (350°C a
Origen y ambiente geológico
500°C) asociado a intrusiones ígneas.
Rocas asociadas Rocas ígneas y pegmatitas principalmente.
Calcopirita, pirita, casiterita, wolframita,
Minerales asociados
cuarzo, monacita, calcita.
Alteración Calcosina, covelina.
Usos Es una mena importante de cobre.
Esfalerita – blenda Características y propiedades físicas
Sulfuros (sulfuro de zinc y hierro), la blenda es
Clase, grupo
netamente sulfuro de zinc.
Fórmula químca (Zn, Fe) S, blenda (ZnS).
Clivaje Perfecto en seis direcciones.
Dureza de Mohs 3.5 a 4.
Densidad o peso específico 3.9 a 4.1 g/cm3.
No metálico, resinoso, submetálico y a veces
Brillo
adamantino.
Es transparente cuando es pura y verde cuando es casi
Color pura. Pero se presenta de amarillo, marrón y negro, a
veces roja
Raya Marrón a amarillo claro.
Fractura Concoidea.
Sistema cristalino Cúbico.
Polimorfo Wurtzita.
Origen y ambiente geológico Hidrotermal de media temperatura.
Rocas asociadas Ígneas, sedimentarias y metamórficas.

Minerales asociados Calcopirita, pirita, galena, calcita, cuarzo, epidota.

Mena de zinc, galvanización del hierro, obtención de

Usos
latón, baterías y pinturas.
 Galena Propiedades físicas y características
Grupo, clase Sulfuros (sulfuro de plomo)
Fórmula química SPb
Exfoliación o clivaje Perfecta.
Dureza de Mohs 2.5 en la escala de Mohs.
Densidad o peso específico 7.4 a 7.6 g/cm3.
Brillo Reluciente brillo metálico.
Color Gris plomo.
Raya Gris plomo.
Fracturamiento Perfecto.
Sistema cristalino Cúbico.
Filones hidrotermales, pegmatítico, llenando
Origen y ambiente geológico cavidades en calizas y dolomías y en depósitos
metamórficos de contacto.
Ígneas (pegmatita), sedimentarias (dolomías y
calizas) y metamórficas, Volcánicas (tobas,
Rocas asociadas
andesitas y basaltos). Todas estas rocas afectadas
por fluídos hidrotermales

Calcopirita, pirita, esfalerita, biotita, feldespato,

Minerales asociados o paragénesis granate, cuarzo, bornita, barita, siderita, dolomita
, calcita, marcasita, fluorita, cerusita y anglesita.

Usos Extracción de plomo, mena de plata.

 GANGAS

Pirita FeS2 Piroxeno X11Y12(Si, Al)2O6 Granate X3Y2(Si, O4)3

Calcita CaCo3
Cuarzo SiO2
 UNIDADES PRODUCTIVAS
Antamina cuenta con 2 unidades productivas, el complejo minero Yanacancha, donde se desarrollan las
operaciones extractivas, y el Puerto Punta Lobitos, desde donde se embarca la producción minera hacia
el mundo.
DESTINOS DE LAS EXPORTACIONES
Número de trabajadores de socios estratégicos por
gerencia
MÉTODO DE EXPLOTACIÓN
Método de explotación a tajo o cielo abierto (open pit)
• En la actualidad, posee una remoción de material promedio de
650,000 toneladas diarias.
Lo cual la convierte en una de las diez primeras minas a escala
mundial en cuanto a volumen de operación.
 PROCESO PRODUCTIVO
Voladura
Es necesaria para extraer el mineral del subsuelo
Una vez que el material es fragmentado por el
minado se procede a cargar el mineral aún
mezclado con piedras y tierra
Chancado
Es acarreado hacia la chancadora primaria donde
los grandes bloques de mineral son reducidos
hasta en cinco pulgadas
Molienda
La planta concentradora se encarga de la
recepción del mineral
ingresan el mineral al molino SAG y,
posteriormente, a los tres molinos de bolas.
Flotación
• Se ejecuta el traspaso de la pulpa (agua y
mineral)
• Más adelante, la pulpa es pesada para
reducirles el agua y proporcionar un
transporte económico y adecuado
Puerto
Los concentrados de cobre y zinc son
enviados al puerto Punta Lobitos
(Huarmey) a través del mineroducto de
304 kilómetros de largo, en un recorrido
de aproximadamente 50 horas
 EQUIPOS EN MINA

Perforadora 49HR/RIII Perforadora MMD2/D75KF Perforadora ROC

Pala eléctrica p&h 4100 Pala hidráulica Hitachi Ex5600 Cargador frontal cat 944
Camión cat 793 Camión Komatsu 930e

Camión Komatsu 980e

 ÁREA DE MOLIENDA
STOCKPILE DE PLANTA CONCENTRADORA

Con apoyo de la chancadora primaria 001 el mineral

chancado y transportado hacia los Stockpile de planta,
donde es almacenado en tres Áreas de Acopio.

Capacidad Viva es la capacidad a cuál el material

apilado (Carga viva) forma un ángulo de 55º
permitiendo que los alimentadores puedan extraer el
mineral en forma continua sin dificultad. La capacidad
de almacenamiento total de cada área de acopio es
260000 toneladas métricas la cual se forma con el
ángulo de reposo de 40º.
El sistema de molienda primaria
Es un proceso de reducción de tamaño (impacto y fricción)
y liberación del mineral de la ganga que viene del
Chancado primario y termina con la entrega de dos
productos, al sistema de molienda secundaria y al sistema
de chancado pebbles.

Las fajas alimentadoras a los SAG´s pasan por debajo de

un alimentador rotatorio de bolas, el alimentador de bolas
agrega periódicamente bolas de molienda de 5” de diámetro
al material de la faja de alimentación. La carga y las bolas
de molienda descargan en el chute de alimentación al
molino SAG, en el que se agrega agua de proceso.
CAJÓN DISTRIBUIDOR

El objetivo de este circuito previo es distribuir la

pulpa de la descarga de los molinos SAG´s para
tener una pulpa homogénea. Para ello se tienen
cajones de paso que mezclan los flujos hasta
enviarlos a los SUL 001-002-003-004 de forma
equitativa (homogénea).
 CHANCADO DE PEBBLES
Es una operación de clasificación y conminución, que reduce y acondiciona el tamaño de mineral
que viene del sistema de molienda primaria (gruesos) y termina con la entrega de un producto que es
enviado nuevamente al sistema de molienda primaria.
El mineral grueso de la descarga del trómel de los molinos SAG´s, puede seguir 2 corrientes,
retornar a los molinos SAG´s a través del cañón de agua o ser alimentado al circuito de pebbles.
 MOLIENDA SECUNDARIA.
El sistema de Molienda Secundaria es un proceso de reducción de tamaño de mineral y liberación de las partículas
sulfuradas. Este sistema consta de 2 etapas de operación que se describen a continuación

Clasificación por batería de ciclones

Los ciclones son equipos empleados para la
clasificación de pulpa que separan la
alimentación en dos flujos: uno que contiene
principalmente partículas finas (overflow) y,
otro que contiene esencialmente partículas
gruesas (underflow).
 Molinos de bolas
El molino de bolas consiste en un cilindro de acero
rotatorio con extremos cónicos. Las bolas de acero
de molienda llenan el molino de bolas hasta un
promedio de 35% de su volumen total y la pulpa
llena el vacío entre las bolas. La alimentación
ingresa al molino a través del chute de
alimentación (agua y mineral) aumentando el
volumen hasta que rebalsa a través del muñón de
descarga. A medida que gira el molino, una
combinación de fuerza centrífuga y fricción
retiene la carga de pulpa y las bolas de acero
contra el lado elevado del molino.
DESCRIPCIÓN DE FLOTACIONES POLIMETÁLICAS.
FLOTACIÓN DE COBRE
Los principales minerales de sulfuro de cobre son calcopirita (CuFeS2), calcocita (Cu2S), covelita
(CuS), bornita (Cu5FeS4). Cuando son liberados, los minerales de sulfuro de cobre típicos son
relativamente fáciles de flotar.

Se tiene un control del tamaño de partícula, esta es monitoreada por los PSI que son analizadores
de tamaño partícula, tamaño de partícula en planta oscila entre 180 a 240 micras. El instrumento
PSI mide un gran número partículas directamente a partir de una muestra representativa. La
medición utiliza un sensor de alta precisión que mide el tamaño de partícula seleccionadas en forma
aleatoria. El analizador se basa en el principio de calibración autónica directa para efectuar la
medición de granularidad, introduciendo la tecnología informática y la teoría estadística
matemática para lograr la medición de la granularidad.
 Flotación Rougher Cobre
Una vez obtenida la pulpa con las condiciones
de flotación, esta ingresa a las celdas de
flotación de Rougher que está conformada por 4
filas de 8 celdas Outokumpu de 130 m3 (OK-
130), organizadas en 5 bancos en una
configuración de 1-2-2-2-1, el primer y el
último banco son de una celda, mientras los 3
bancos centrales son de dos celdas. Previamente
al ingreso se tiene un cortador que envía
muestra al Courier de cobre, de las cuatro líneas
de manera independiente.
Cada celda tiene sensores en línea de:

• Celdas OK, 130 m3.

• Sensor de pulpa, m3/h.

• % Solidos.

• Sensor de Espuma.

• Sensor de nivel.

• Sensor de aire.

• RPM, Amperaje, V, etc.

• Sensor de Dardo.
Etapa de remolienda de cobre.
El concentrado Rougher en enviado al cajón STP 005, en
este cajón se junta con el flujo proveniente de la descarga
de los dos molinos vertimill. Con apoyo de las bombas
PPS 05 y PPS 06 el concentrado es bombeado hacia el
nido de remolienda de cobre (16 ciclones), el underflow
es enviado a los dos molinos Vertimill (el medio de
molienda utilizado en estos molinos son bolas de 1
pulgada), el flujo de descarga de los molinos vertimill
llegan nuevamente al STP 005, produciéndose un circuito
cerrado.
 Flotación Cleaner.
El circuito de Flotación cleaner de cobre recibe la pulpa
proveniente del over flow del nido de ciclones de remolienda de
cobre, del cual se toma una muestra para que se realice el
monitoreo del tamaño de partículas y es enviada al cajón de
bombas de alimentación a las celdas columna del primer cleaner
(STP-626).

El cajón de bombas de alimentación a las celdas columna del

primer cleaner cuenta con tres bombas centrífugas horizontales
(PPS 007-008-626). Cada bomba tiene un motor de velocidad
variable. Las bombas descargan en el distribuidor de
alimentación a las celdas columna del primer cleaner de cobre
(STP-706).
FLOTACIÓN DE MOLIBDENO Y PLOMO/BISMUTO
La planta de separación tiene por función separar mediante procesos de flotación de minerales los compuestos
de Mo y Pb/Bi que se presenta en el Concentrado Bulk.

El concentrado bulk obtenido es enviado al espesador bulk, donde el flujo del U/F tiene dos opciones para su
transferencia.

Si el concentrado contiene altos contenidos de Mo y Pb/Bi, es almacenado en los tanques 63 o 65. Si contiene
valores bajos de Mo y Pb, enviado hacia el espesador de cobre o directamente a los tanques de
almacenamiento de mineroducto. El Sistema de Flotación de Pb/Bi-Mo está compuesto por:

• Circuito de Flotación Rougher.

• Circuito de Remolienda.

• Circuito de Flotación Cleaner

GRACIAS
POR SU ATENCIÓN
