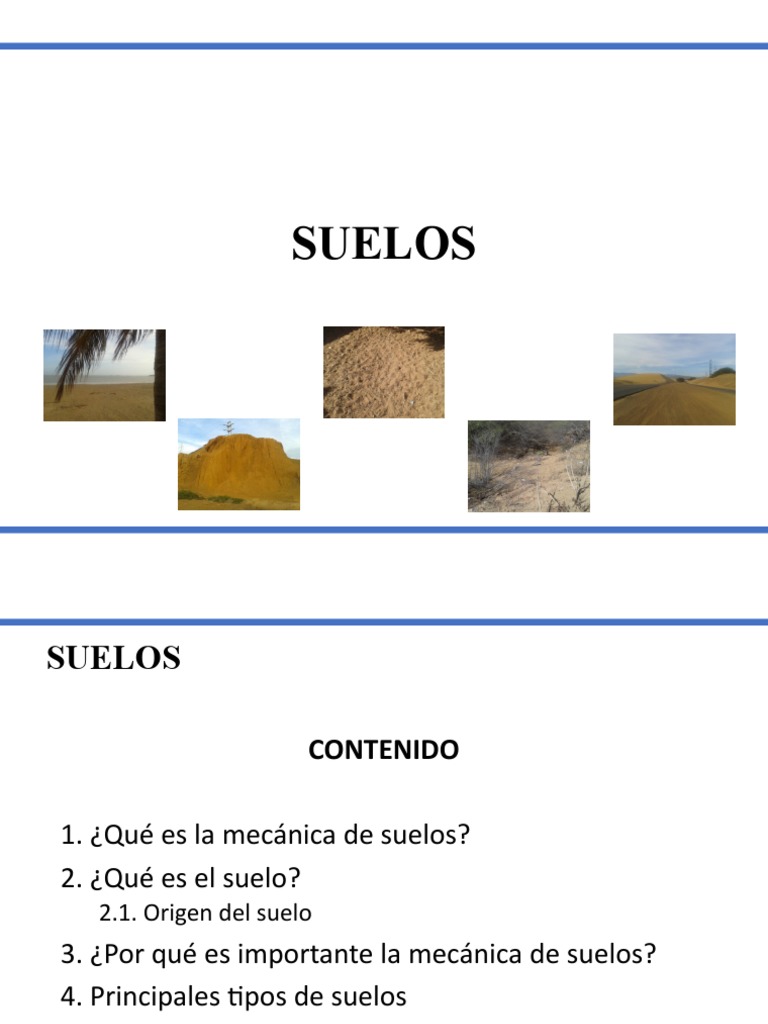

SUELOS

SUELOS

CONTENIDO

1. ¿Qué es la mecánica de suelos?

2. ¿Qué es el suelo?
2.1. Origen del suelo
3. ¿Por qué es importante la mecánica de suelos?
4. Principales tipos de suelos
5. Estructura del suelo
5.1. Fases del suelo: sólida, líquida y gaseosa
SUELOS
OBJETIVOS DEL TEMA

Clasificar un
suelo por
diferentes
Aprender las métodos a partir
propiedades de los resultados
índices de los de los ensayos
suelos. que se realizan en
laboratorio.
Conocer los
principios y
generalidades de
la Mecánica de
Suelos y del suelo.
SUELOS

1. ¿Qué es la Mecánica de Suelos?

Juárez y Rico, 2005

MECÁNICA
SEDIMENTOS Y
OTRAS
ACUMULACIONES
INGENIERÍA NO
HIDRÁULICA CIVIL CONSOLIDADAS DE
PARTÍCULAS
SÓLIDAS

APLICACIÓN DE LEYES A PROBLEMAS DE QUE TRATAN CON

SUELOS
ORGANIZACIÓN DEFINIDA Y CON PROPIEDADES QUE
2. ¿Qué es el suelo? VARÍAN VECTORIALMENTE. EN LA DIRECCIÓN
VERTICAL SUS PROPIEDADES CAMBIAN MUCHO MÁS
RÁPIDO QUE EN LA HORIZONTAL

Ingeniería Civil
PRODUCTO
DE LA DESINTEGRACIÓN MECÁNICA O DE
LA DESCOMPOSICIÓN QUÍMICA DE
ROCAS PREEXISTENTES

CONJUNTO DE
PARTÍCULAS
ORGÁNICAS E
INORGÁNICAS
Juárez y Rico, 2005
SUELOS

2.1. Origen del suelo

ROCAS
METAMÓRFICA
S

ROCAS
ROCAS ÍGNEAS SEDIMENTARIA
S

SUELO
SUELOS

3. ¿Por qué es importante la mecánica de suelos?

DESCANSAN ESTABILIDAD
SOBRE EL SUELO
OBRAS DE
INGENIERÍA CIVIL
SON
CONSTRUIDAS COMPORTAMIENTO
CON SUELO

CONDUCTA DEL
SUELO
SUELOS

3. ¿Por qué es importante la mecánica de suelos?

LÍMITES DE
LA
CAPACIDAD FISURAS,
RESISTENTE GRIETAS,
ALABEO O
ESFUERZOS DESPLOMOS
SECUNDARIOS
EN MIEMBROS
ESTRUCTURALES
COLAPSO
DEFORMACIONES
CONSIDERABLES
SUELOS

4. Principales tipos de suelos

RESIDUALES TRANSPORTADOS DEPÓSITOS

SUELOS
4. Principales tipos de suelos

COLUVIAL (GRAVEDAD)

EÓLICO (VIENTO)
AGENTE
ALUVIAL (AGUA)

GLACIAR (HIELO)
SUELOS

4. Principales tipos de suelos

LUGAR

PALUSTRE MARINO LACUSTRE

(PANTANOS) (MARES) (LAGOS)
SUELOS

4. Principales tipos de suelos

ESTRUCTURA

CLÁSTICO NO CLÁSTICO
(FRAGMENTOS)
SUELOS

4. Principales tipos de suelos

Suelos
Orgánicos

Turba Humus Fangos

SUELOS

4. Principales tipos de suelos

Según la granulometría, los suelos se clasifican en:
Clasificación En milímetros
Enrocamiento d > 200
Piedras 200 > d > 20
Grava 20 > d > 2
Arena gruesa 2 > d > 0,2
Arena fina 0,2 > d > 0,02
Limo 0,02 > d > 0,002
  En micrones
Arcilla 2 a 0,2
Ultra arcilla 0,2 a 0,02
SUELOS

5. Estructura del suelo

Natural
Estructura
del suelo
Artificial
SUELOS

5. Estructura del suelo

SUELOS

5. Estructura del suelo

5.1. Fases del Suelo
Fase Sólida Fase Líquida Fase Gaseosa
• Partículas • Agua libre o • Aire
minerales: gravitacional • Vapor de agua
• Tamaño • Agua capilar • Otros gases
• Color • Agua adsorbida
• Forma (intercambio
• Textura eléctrico)
• Composición
química: cargas
eléctricas y
capacidad de
intercambio
catiónico
SUELOS

5. Estructura del suelo

5.1. Fases del Suelo
SUELOS

5. Estructura del suelo

• Grano grueso (gravas y • Granos finos (menores • Granos fino (menores
arenas) 0.002 mm) de 0.02 mm)
• Compacidad relativa y • Fuerzas superficiales (de • Fuerzas de adherencia
orientación de las adherencia) entre que conllevan a
partículas partículas forman formación de palanes
(permeabilidad) panales. de orden superior

Simple Panaloide Floculenta

• Sedimentación de • Arcillas • Esfuerzo cortante y

partículas gruesas y • Cargas positivas de las presión osmótica
finas simultáneamente. aristas se atraen a las
Combinación de las cargas negativas de
anteriores cualquier partícula
vecina.

Compuest Castillo de
Dispersa
a Naipes
SUELOS
5. Estructura del suelo

Estructura cristalina
Estructura general definida, cuyos átomos se
disponen en láminas
Arcillas

Silicatos de aluminio
hidratados

Silicatos de magnesio
Constitución mineralógica
de las arcillas
Hierro

Otros metales, también

hidratados
SUELOS
5. Estructura del suelo

Silícica: 1 átomo de Silicio rodeado por 4 de Oxígeno

Retícula laminar

Tetraedros Unidades Hexagonales

SUELOS
5. Estructura del suelo

Alumínica: 1 átomo de Aluminio rodeado por 6 de Oxígeno

Retícula laminar

Octaedros Unidades octaédricas

 SUELOS
5. Estructura del suelo Montmorilonita:
lámina silícica entre
dos alumínicas que se
superponen
Caolinita: indefinidamente
lámina silícica y
otra alumínica
se superponen Ilita: análoga a la
indefinidamente montmorilonica pero
tienden a formar
grumos que reducen
el área expuesta al
agua por unidad de
volumen
