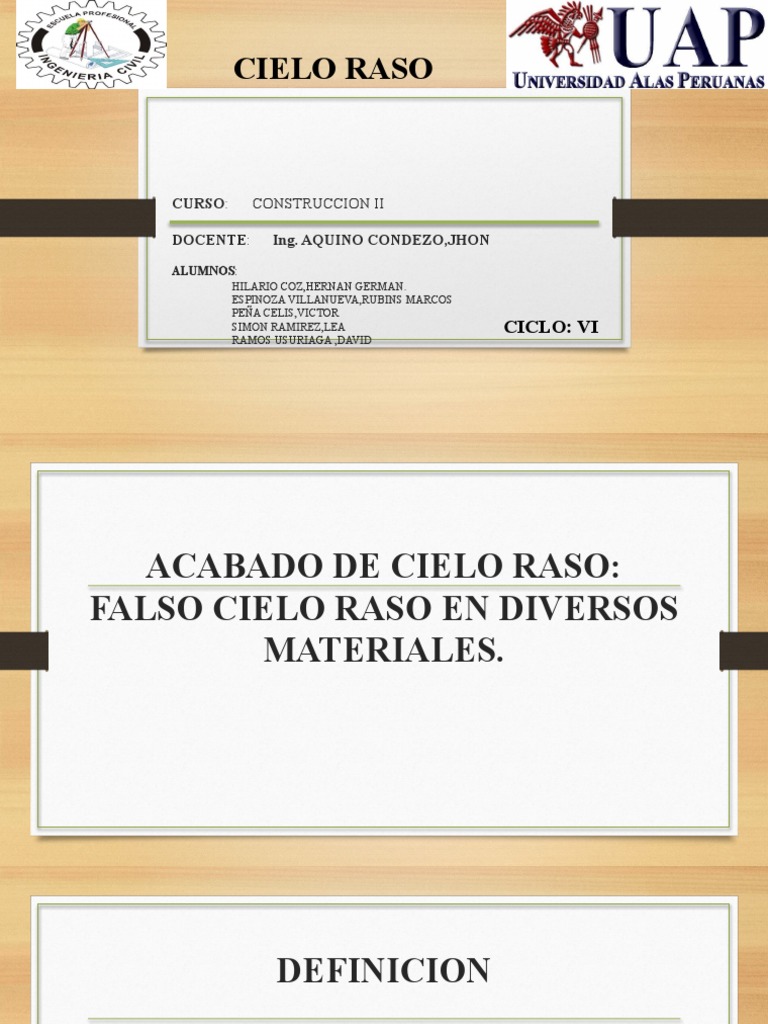

CIELO RASO

CURSO: CONSTRUCCION II

DOCENTE: Ing. AQUINO CONDEZO,JHON

ALUMNOS:
HILARIO COZ,HERNAN GERMAN.
ESPINOZA VILLANUEVA,RUBINS MARCOS
PEÑA CELIS,VICTOR
SIMON RAMIREZ,LEA CICLO: VI
RAMOS USURIAGA ,DAVID
 ACABADO DE CIELO RASO:
FALSO CIELO RASO EN DIVERSOS
MATERIALES.
 DEFINICION
• Se le denomina cielo raso, cielorraso o falso techo, al elemento ubicado a una cierta
distancia del techo propiamente dicho, siendo construido normalmente de piezas de
placas prefabricadas. El cielo raso es un elemento frecuente en la construcción y
refacción de viviendas o ambientes de trabajo, el cual ha sufrido una evolución con
el tiempo, pues en sus primeros años de aplicación, tenía un componente
mayormente decorativo, pero en los días actuales puede también servir de aislante
térmico y acústico así como un optimizador de la iluminación interna.
• Los arquitectos hoy en día privilegian los tipos de cielo raso que incorporen
tecnología y diseño en sus materiales de forma que la temperatura en los meses de
calor no sean tan alta, y que la de meses fríos no sea a su vez tan baja, todo esto sin
las molestas condensaciones. Además de esta capacidad de aislar los cambios de
temperatura, también se busca que no sean fácilmente inflamables a la vez que
resultando de una agradable estética.
 ¿CUÁLES SON LAS VENTAJAS DEL CIELO RASO?

• Una de las ventajas del cielo raso es que se adapta muy bien a la climatización de la zona.
Para climas calientes, proporciona frescura al ambiente, y lo contrario para climas fríos.
• Tiene una instalación rápida ya que no requiere mezcla de cemento y ladrillo como
ocurre con los techos normales.
• Es un buen aislante acústico.
• El retorno a la inversión por colocar un falso techo es mayor que si se tiene un techo
abierto, porque son mucho más económicos que renovar o demoler una estructura rígida.
• Permiten esconder las tuberías, cañerías o ductos que son necesarios en lagunos casos
que pasen por el techo.
• Se pueden remover fácilmente las piezas (placas o baldosas) para realizar reparaciones de
las canalizaciones existentes entre el techo y el falso techo.
• Hay muchas opciones de materiales ecológicos y ligeros.
¿CUÁLES SON LAS DESVENTAJAS DEL CIELO
RASO O FALSO TECHO?

• El cielo raso, por definición, esconde los elementos

estructurales y funcionales de un edificio o ambiente, por lo
que puede esconder ciertos detalles arquitectónicos de bella
estética que podrían haber sido diseñados y construidos.
• Reduce el espacio y el campo visual de un ambiente,
haciéndolo más pequeño.
• Los cielos falsos no siempre duran mucho, pues pueden
sufrir descoloración y manchas con los años, por lo que es
necesario mantenerlos de vez en cuando.
• No son tan firmes como un techo rígido ante terremotos o
fuego, pudiendo las placas caer sobre alguien en alguno de
estos eventos.
TIPOS DE CIELOS RASOS
 1. CIELO RASO DRYWALL
• El sistema Dry-wall: es un método constructivo moderno que se basa en
láminas de cartón yeso, fijadas a una estructura de madera o acero galvanizado.
• Está formado por un núcleo de roca de yeso, cuyas caras están revestidas con
papel de celulosa altamente resistente.
• La unión de yeso y celulosa se produce cuando el sulfato de calcio desarrolla
sus cristales entre las fibras del papel. De la combinación de estos dos
materiales surgen las propiedades de la placa: liviana, fácil de cortar y
manipular, dimensionalmente estable, combustible, etc…
• Drywall es el nombre común para referenciar al sistema de construcción
liviana en seco, consistente en placas que están formadas por un núcleo de roca
de yeso bihidratado cuyas caras están revestidas con papel de celulosa especial
y altamente resistente.
 PASOS PARA LA INSTALACION DE CIELO-RASO EN
DRYWALL.
• 1.Pasar nivel del cielo raso y marcar sobre los muros (cimbrar).
• 2. Fijar el ángulo a la pared con clavo de acero de 1”, chazo plástico o Clavo de
ancla 1’’ el ángulo se ubica teniendo como referencia la línea de nivel ya marcada.
• 3. Ubicar elementos de soporte o cuelga cada 100 cm, en la misma dirección de
los principales de forma que queden sobre ellos y permita la fijación entre sí
posteriormente. Se usa alambre galvanizado (bajo techos).
• 4. Colocar principales cada 100 cm. y a dos centímetros por encima del nivel del
ángulo perimetral. El principal se fija a los muros laterales con clavo de acero o
chazo, para esto se dobla el principal en las puntas unos 10 cm. Luego se fija el
principal provisionalmente al alambre.
• 5. Colocar omegas cada 61 cm. (a eje) para placa y cada 40,5 cm. (a eje) para
placa de 3/8’ ’, Las omegas van sobre el ángulo perimetral. Fijarlas al ángulo y a
los principales con tornillo 7 x7/16’’.1 /2’’.
• 6. Nivelar la estructura. Se coloca un nylon diagonalmente y con la ayuda del
alambre según sea el caso, se va subiendo o bajando la estructura hasta que se
logre su nivelación.
• FIJACION DE LAS PLACAS
• 7. Ubicar instalaciones eléctricas por encima de
la estructura. Ubicación de aislamientos acústicos o
térmicos si son necesarios(fibra de vidrio).
• 8. Fijar la placa panel a las omegas y los ángulos con
tornillo 6 x 1.Tornillos cada 30 cm. de distancia
como máximo. Las placas se deben trocar (como el
ladrillo) para que las juntas no queden en la misma
línea.
• 9. El acabado entre placa y placa se hace con
mastique (preparado o en polvo), este producto tiene
la elasticidad para evitar fisuras en las uniones y dar
un mejor acabado. No se debe usar estuco plástico, ni
yeso, ni adicionar acronal. La cinta papel se pega con
el mastique no se debe pegar la cinta con otros
pegantes.
• ACABADO
• Aplicar mystique (maxilla) llenando la unión
entre placas dejando un poco a los lados para
pegar la cinta.
• Colocar la cinta papel y asentarla con fuerza
contra la placa.
• Dejar secar cuatro horas. La cinta de papel o
malla cumplen los requisitos técnicos para ser
usados como tapa juntas
• Aplicar otra mano de masilla un poco más
extensa hacia los lados y dejar hasta el otro día.
Se deben ir tapando los tornillos.
•  Finalmente dar una mano de acabado muy fina
y extensa hacia los lados.
• Dejar secar, lijar y pintar toda la superficie
 VENTAJAS

• Rapidez de ejecución y versatilidad.

• Reducción de desperdicios en la obra, ya que su instalación es
limpia.
• Permite desarrollar cualquier tipo de proyectos arquitectónico.
• Tienen propiedades aislantes, térmicas y acústicas.
• No es inflamable. No produce gases tóxicos.
• Tienen bajo peso.
• Es resistente a esfuerzos e impactos
• Puede ser utilizado en diversos lugares, tales como hospitales,
oficinas, casas, apartamentos, colegios, locales comerciales,
industrias, etc.
• Son fáciles de decorar, aceptan cualquier tipo de recubrimiento.
• Se puede combinar con el sistema de suspensión de paneles.
• Permite fijar molduras decorativas.
• Son fáciles y rápidos de instalar
 MATERIALES
• Tornillo estructura punta aguda7x7/16pulgadas,
para unión de perfiles y fijación
• Tornillo punta aguda para fijación en simples
(yeso).Se recomiendan sobre bastidores
• Lamina de yeso ½”
• Lamina de yeso 3/8
• Lamina RH (Resistente a la humedad) Lamina
RF (Resistente al fuego
• Tornillo 8x34 pero auto perforante. Utilizado
para la fijación de perfiles en estructuras
metálicas pesadas.
• Masilla
• cinta metalica o papel
• cinta malla autoadhesiva de fibra para reforzar
uniones de dry-wall
• Destornillador eléctrico Extensión eléctrica Tijera

•
de latonero Metro
Escuadra
HERRAMIENTAS
• Pistola de clavos
• Espátulas
• Nivel de manguera
• Llana
• Tapabocas
• Guantes
• Botas de seguridad
• Casco
• Anteojos protectors
• Alicate de presión
• Alicate
• Matillo
• Escalera
• Taladro
 2.FIBRA DE VIDRIO
• Los cielos rasos en fibra de vidrio son materiales inorgánicos (a diferencia de
la madera), por lo que no sufren variaciones de tamaño visibles con los
cambios de temperatura, siendo además ideales para repeler mejor el fuego, y
otras variables que siempre pueden complicar los materiales de construcción,
como lo son la humedad y los hongos. Además, las láminas de fibra de vidrio
tienen una muy buena capacidad para absorber ruidos y retener la
temperatura, siendo ideales para oficinas, centros clínicos o lugares muy
transitados
• Su instalación es rápida y en general tienen un buen reflejo de luz, aportando
luminosidad al ambiente. Por otra parte, resisten bien a los impactos y
rayones, pudiendo también lavarse cada cierto tiempo. Pueden venir
revestidas en PVC
 • Herramientas

INSTALACION
• Lápiz
• Nivel
• Pistola de fijación
El cielo raso o falso techo generalmente se usa para cubrir • Atornillador
instalaciones eléctricas, sanitarias o ductos de aire acondicionado, • Materiales
las cuales no aportan a la estética del espacio e interfieren con su
• Rieles
ambientación. El cielo raso es además un buen aislante de sonido y
temperatura, ya que utiliza materiales como fibra de vidrio y • Parales verticales
poliuretano. Está situado a cierta distancia del techo y comúnmente • Parales horizontales
se construye con piezas prefabricadas de aluminio, acero o escayola
• Láminas de yeso
• Omegas
• Clavos galvanizados
• Tornillos de 1 pulgada
• Tornillos cabeza avellanada
• PASO 1:
• Con el lápiz, marca en la pared la altura donde instalará el
cielo raso.
Traza una línea perimetral en la habitación con ayuda del
nivel, para asegurarte que el techo quede completamente
horizontal
• PASO 2:
• Una vez marcada la línea perimetral, fija los rieles con los
clavos galvanizados, hazlo con ayuda de la pistola de
fijación.
• PASO 3:
• Coloca los parales verticales que sostendrán la estructura
de metal para el cielo raso del techo actual. Clava un
extremo al techo y con ayuda del nivel comprueba que el
paral descienda de manera vertical, formando un ángulo de
90 grados con el techo.
• PASO 4:
• Instala los parales horizontales y los omegas, los
cuales crearán la cuadrícula metálica estructural
del cielo raso. Atornilla los rieles perimetrales y
los parales verticales con los tornillos de una
pulgada, que sostendrán la estructura con el
techo.
• PASO 5:
• Una vez bien sujeta la estructura metálica,
instala las láminas de yeso fijándolas con los
tornillos de cabeza avellanada, dejando espacios
de 20cm. Procura que los tornillos se
introduzcan completamente dentro de la
lámina. Finalmente asegúrate que las láminas
hayan quedado completamente fijas
 3.CIELO RASO EN PVC
• El cielo raso en PVC tiene características parecidas al de fibra
de vidrio, que ya vimos, pues también posee una buena
aislación acústica y térmica. El PVC es para muchos el
más versátil de los plásticos, pues combina propiedades
termoplásticas junto a la rigidez.
• Todo esto permitirá que, a diferencia de la madera, no tengan
riesgo de pudrirse o de sufrir desgaste por la exposición ciertos
químicos Para su instalación, puede trabajarse sobre una
estructura metálica, que puede ser en canal, angular u omega.
Muchas cielos falsos de PVC pueden tener una estética similar a
la madera, pero con las ventajas propias de un polímero.
 VENTAJAS DEL CIELO RASO EN PVC
• Resistencia a la humedad y
al agua
• No requiere pintura para
verse elegante
• Buena aislación
• No es difícil de limpiar
• Resiste la acción de
algunos insectos
• Resistencia al fuego
• Recomendado en zonas
que requieran asepsia,
como clínicas u hospitales
 INSTALACION
• PASO 1: Marque el nivel deseado donde se
instalará el cielo raso. La altura de la línea
dependerá del ambiente y también de la
preferencia del cliente. Marcamos la primera
esquina como el primer punto, que será la
referente de las otras tres o más esquinas.
Usamos un nivel para hacer el trazo.
• PASO 2: Instalar la estructura de fijación con los
perfiles galvanizados de acuerdo al nivel
marcado
• PASO 3: Instale el perfil tipo C, o el perfil
Moldura, para un acabado más elegante. Fíjelo a
lo largo de toda la pared, cada 50 ó 60 cm. Una
vez culminado el primer lado, repita este
procedimiento en los demás lados del ambiente a
revestir
• PASO 4: Instale el primer panel de PVC
en la dirección deseada. Asegure la
plancha de PVC a lo largo de ella cada
50 o 60 cm, entornillándolo al perfil
galvanizado. Luego repita la operación
hasta llegar al final. Llegando al último
tramo y nos sobre material, deberá
cortarlo con una cuchilla
longitudinalmente a 0.50 cm o 1 cm más
corto, para que tenga la facilidad, de
poder instalarlo. Apóyese con una
espátula para el encaje de la última pieza
• PASO 5: Proceder a pasar un paño
húmedo en toda el área cubierta y listo.
Obra rápida y limpia.
 CARACTERISTICAS DEL CIELORRASO DE PVC
• Decorativo
• Instalación práctica
• Resistente
• No se enmohece ni se pudre
• No se repaga llamas
• Fácil limpieza
• Buenas propiedades termo
acústicas
• No requiere pintura ni
mantenimiento
• No le afecta las termitas
• Menos costo por m2 de
forrado
• Anchura de 10 y 20 mm
 4.CIELO RASO METÁLICO
• El cielo falso metálico se caracteriza porque tiene un sistema formado por
paneles metálicos con diferentes longitudes y anchos, estando realizados de
aluminio. Entre las ventajas de elegir plafones metálicos, están su alta
durabilidad en el tiempo, buena resistencia a los hongos y a la humedad,
baja necesidad de reparación y mantenimiento, ausencia de estática (lo cual
previene que se acumule polvo y suciedad), alta impermeabilidad, buena
resistencia al sol y la luz así como una estética elegante.
• Existen diferentes variedades de cielo rasos metálicos, pudiendo escogerse
el color, el tamaño y el acabado según la apariencia que se quiera lograr. Se
pueden pintar con una pintura de tipo epoxídica, siendo un tipo de cielo
falso muy usado en zonas públicas que requieran buena estética y limpieza,
como centros comerciales o aeropuertos
 TIPOS DE CIELORRASO METALICO
• BANDEJA METÁLICA DESMONTABLE: Las bandejas metálicas son colocadas
sobre perfil ería galvanizado color blanco. Debido a que las bandejas descansan
sobre la perfilaría, es un sistema de cielo raso apto para espacios que requieren
rápido y fácil acceso a las instalaciones eléctricas, hidráulicas, sanitarias de aire
acondicionado y sonido que se encuentren sobre el nivel del mismo.
• CIELORRASO METALICO PANEL JUNTA TOPE RAV: Práctico, funcional y
decorativo conjunto de paneles continuos, Unidireccionales, totalmente metálico, de
simple instalación y fácil desmonte. Fabricado con materiales de primera calidad,
ofrece una alta durabilidad. Sindo mayormente usados en estaciones de servicio,
supermercados, grandes superficies industriales, etc. Panel galvanizado en 0.4 ó 0.5
en 200 mm. / 150 mm. / 300 mm. De ancho. El panel se fija al portador mediante
tornillos aterraja dores T1 aguja cada 1.00 mts.
•  CIELORRASO METALICO PANEL JUNTA ERRADA: Práctico, funcional y
decorativo conjunto de paneles continuos, Unidireccionales, totalmente metálico, de
simple instalación y fácil desmonte. Fabricado con materiales de primera calidad,
ofrece una alta durabilidad. Sindo mayormente usados en estaciones de servicio,
supermercados, grandes superficies industriales, etc. Panel galvanizado en 0.4 ó 0.5
en 200 mm. / 150 mm. / 300 mm. De ancho.Potador para Cota 100 / 150 / 200
 MONTAJE:
• El montaje se realiza por medio de
portadores metálicos, distanciados
entre si 1,30 mts. en interiores y 1 mt.
en exteriores. Los paneles se
ensamblan con estos, quedando
uniformemente modulados. Estos
portadores se suspenden del techo o
estructura superior existentes, por
medio de varillas galvanizadas de
acero trafilado, con sistema de
regulación, para asegurar una perfecta
nivelación, puntales rígidos de chapa
plegada ó varillas de acero roscadas.
Utilizando estos paneles como
revestimiento o cielorraso exterior, los
portadores se fijan directamente a
estructuras existentes o construidas a
tal fin.
 5.CIELO RASO DE MADERA
• La madera es otro material que se puede usar para crear un techo falso, que da elegancia y
calidez al ambiente. Siendo así, está más pensada para el hogar que para la oficina u otras
aplicaciones comerciales. En lo que se refiere entonces a la madera, una opción popular
son las tablas machihembradas, esto es, que tienen en sus costados unas ranuras que les
permiten plegarse con otras tablas similares, pudiendo armarse fácilmente una estructura.
• En cuanto a sus espesores, estos podrían variar según donde estemos, pero en general se
usan dentro de un espesor de entre 7-12 mm. Se deben fijar con clavos de 1 1/2″ a las
cabenetas del techo, pudiendo ser hecha su terminación con barniz, esmalte sintético o
tinte. Otras tiendas de construcción podrían vender el terciado ranurado, que es una gran
plancha que simula varios tablones unidos al tener ranuras
• Un dato importante: los techos falsos de madera no deben usarse en zonas de la casa que
tengan humedad, como baños, cocina, lavaderos o logias. Son ideales para el living del
hogar, por su estética cálida y sofisticada.
 INSTALACION
• Comience la instalación de la
perfilería igual como la de un
sistema Dry wall. Utilice
herramientas adecuadas.
• Una vez tenga la perfilería en
su lugar limpie el lugar para
proceder con el siguiente paso.
• Instale perfilería perimetral,
soportando con la mano y
asegurándose que todos
queden alineados
• Instala la frescasa teniendo en
cuenta siempre que quede bien
estirada y uniforme.
• Al final termina de
ensamblar
cuidadosamente las
láminas de cielo raso.
GRACIAS
