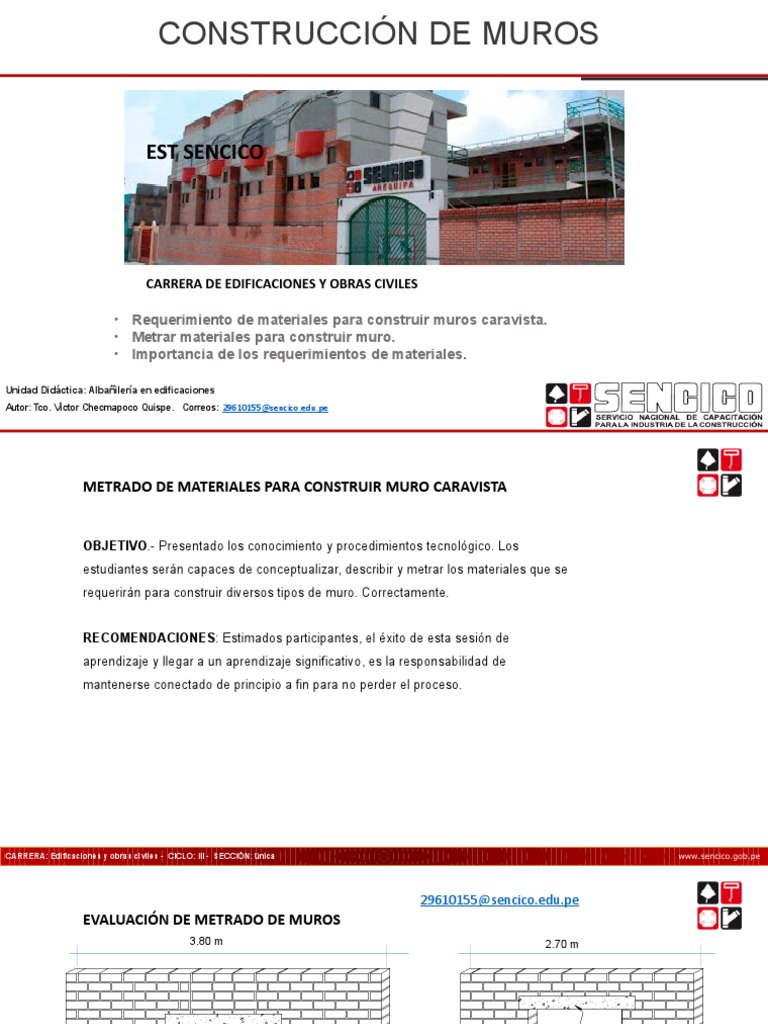

CONSTRUCCIÓN DE MUROS

EST SENCICO

CARRERA DE EDIFICACIONES Y OBRAS CIVILES

• Requerimiento de materiales para construir muros caravista.

• Metrar materiales para construir muro.
• Importancia de los requerimientos de materiales.

Unidad Didáctica: Albañilería en edificaciones

Autor: Tco. Víctor Checmapoco Quispe. Correos: 29610155@sencico.edu.pe
 METRADO DE MATERIALES PARA CONSTRUIR MURO CARAVISTA

OBJETIVO.- Presentado los conocimiento y procedimientos tecnológico. Los

estudiantes serán capaces de conceptualizar, describir y metrar los materiales que se
requerirán para construir diversos tipos de muro. Correctamente.

RECOMENDACIONES: Estimados participantes, el éxito de esta sesión de

aprendizaje y llegar a un aprendizaje significativo, es la responsabilidad de
mantenerse conectado de principio a fin para no perder el proceso.

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 29610155@sencico.edu.pe
EVALUACIÓN DE METRADO DE MUROS
3.80 m 2.70 m

D=1.4x0.20m
D=1.20x 0.2m 2.50 m
V=1.1x1.20m

P=0.90x2.00m

Dimensiones del ladrillo Dosificación METRAR

Realizar 2 prácticas
- Longitud = 0.24 m - Área del muro
- Muro de soga - 1:5
- Ancho - Ladrillo
- Muro de cabeza = 0.14 m Cemento y arena gruesa
- Altura - Arena
= 0.10 m - Juntas 1.5 cm. (0.015m)
- Cemento

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 DESARROLLO DE LA PRACTICA MURO DE SOGA

AM1 = 3.8 x 2.5 - ((0.90 x 2.00)+(1.2 x 0.20)) = 7.46 m2 + 5.15 m2 = 12.61m2

AM2 = 2.7 x 2.5 – ((1.1 x1.2) +(1.4 x 0.2)) = 5.15 m2

Área del muro = 12.61 m2

Ladrillo = CL = = 432.0545 Und de ladrillo x 1.075 = 464.458
Arena gruesa = VM = 12.67 x 0.14 =1.7738m3
VL = .24x.14x.10x 432.0545 = 1.4517m3
VA = 1.7738 – 1.4517 = 0.3220 x 1.75 = 0.5636m3

Cemento 0.5636 x 35/5 = 3.9456 bolsas

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 DESARROLLO DE LA PRACTICA MURO CABEZA

CL = = =

Área del muro= 12.61m2

Ladrillo= 12.61/= 707.433 + 7.5% = 760.48 Und.

Arena gruesa VM = A x 0.24 =3.0264

VL = 2.376 Va 3.0264-2.376X 1.75= 1.136M3 1.221M3
Cemento 1.136X35/5= 7.955 + 7.5% = 8.552 b.
CL=

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 DESARROLLO DE LA PRACTICA MURO DE BLOQUETA
L = 0.40 m. A = 0.14 m. H = 0.18 m. 2cm junta

Área del muro

Bloqueta = 150.119 x 1.075 = 161.37I und.

Arena gruesa Vm = A x 0.14 = 12.61 x 0.14 = 1.765m3

Vb = 0.14x0.40x0.18x150.119 = 1.513m3= 0.251m3
Va = 0.251x 1.75= 0.440 x 1.075 = 0.473m3
Cemento= 0.440x35/5 = 3.08 x 1.075 = 3.31 bolsas

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 CONOCIMIENTOS TECNOLOGICOS

MURO CARAVISTA.- Es un tipo de muro que no lleva revestimiento, la cara que da

vista, mostrando la silueta de los ladrillos y juntas. Se elabora utilizando un ladrillo
seleccionado en cuanto a su forma, color y regularidad de tamaño. Se coloca con
mortero fino ,o fino y grueso zarandeado al 50%.

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 ACABADOS
Los muros caravistas se caracterizan por tener acabados en las juntas, así tenemos:
bruñado o solaqueado.

BRUÑADO: es cuando el mortero de la junta tiene

una hendidura el cual tiene una profundidad de 1/2
o 1 cm., se realiza con el degollador.

SOLAQUEADO: es cuando el mortero de la junta

está al ras del ladrillo, en este las aristas de los
ladrillos deben definirse, se realiza con mortero de
arena fina 1:4, utilizando un frotacho o tecnopor

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 DESEMPEÑOS DE LA CONSTRUCCIÓN DE MURO CARAVISTA

1. Medir y marcar
8. Preparar mortero
2. Trazar a escuadra
9. Asentar ladrillos
3. Correr nivel
10. Alinear
4. Preparar escantillón
11. Aplomar
5. Distribuir piezas
12. Nivelar
6. Cortar ladrillos
13. Fraguar juntas de ladrillos
7. Colocar reglas de aplome
14. Bruñar
15. Solaquear

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 Desempeños de las operaciones muro caravista

REGLA DE APLOME. Es un instrumento de comprobación y trazado, generalmente

es de madera con los cantos longitudinales rectos y paralelos .Como es un
instrumento de precisión se utiliza la madera de pino oregón por su mayor resistencia
al clima frío o calor.

COLOCAR REGLAS DE APLOME

Proceso de ejecución
1. Selección de las reglas a colocar.
• Usando reglas mayores que la altura del muro,
las que deben estar derechas en cara y canto.

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 Desempeños de las operaciones muro caravista

. Determine los lugares de colocación de las reglas.

• Ubicándolas en los cambios de dirección, extremos y
encuentros de muros

3. Clave arriostre a la regla.

• Ubicando los puntos de fijación a una altura superior
que el muro.
• Teniendo en cuenta la posición de la regla.
• Fijando con un solo clavo a cada uno de los
arriostres.

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 Desempeños de las operaciones muro caravista

4. Coloque soportes (zapatas)

5. Coloque la regla armada en el lugar

determinado.
• Aproximando a que esté a plomo

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 Desempeños de las operaciones muro caravista

6. Aplome y asegure la regla.

• Fijando la base de la regla con clavo o colocando peso sobre el
soporte (tabla pequeña).
• Comprobando la verticalidad de la regla en sus dos caras.
• Asegurando las riostras mediante clavos o peso sobre las tablas.
OBSERVACIONES
• En caso de ser construcciones aporticadas, las reglas deberán ser
2cm menos que la altura para asegurarlas con cuñas.
• Si se tienen columnas bien aplomadas, se utilizarán como reglas
guías.
• Sobre las reglas de aplome, se podrán marcar las alturas del
dintel, alfeizar e hiladas.

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 Desempeños de las operaciones muro caravista

OPERACIÓN: BRUÑAR Operación que tiene por finalidad, hacer hendiduras lineales sobre superficies de
mortero o concreto ,aislados o juntas de ladrillos. Tiene fines decorativos y de disipar los esfuerzos
provocados por la dilatación.

PROCESO DE EJECUCIÓN
BRUÑAR JUNTAS DE LADRILLOS
1. Pase el degollador sobre las juntas.
• Presionando hasta llegar al tope del degollador.
• Raspando hasta obtener la profundidad requerida.
OBSERVACIÓN:
Pase el degollador cuando el mortero de las juntas esté
fresco.

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 Desempeños de las operaciones muro caravista

2. Limpie las juntas.

• Pasando una brocha seca.

3. Limpie los ladrillos.

• Usando esponja o waype húmedo.

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 Desempeños de las operaciones muro caravista

OPERACIÓN: SOLAQUEAR Operación que tiene por finalidad, dar acabados a las
juntas de los muros caravista ,de manera que el mortero de junta quede al ras de los
ladrillos. Se realiza utilizando plancha de batir, badilejo, frotacho pequeño y esponja.

PROCESO DE EJECUCIÓN
1. Corte las rebabas del mortero de
asentado
• Usando la plancha de batir.
• Enrasándolo con la arista de los
ladrillos

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 Desempeños de las operaciones muro caravista

2. Rellene las juntas

• Echando mortero en los vacíos de las juntas con
el badilejo.
• Tomando el mortero del frotacho.
• Cuidando que el mortero quede al ras del ladrillo
3. Enrase las juntas
• Usando un frotacho pequeño o tecnopor duro.
• Dando giros hasta enrasar el mortero con la arista
de los ladrillos.
• Evitando hacer montículos con el mortero dentro
de las juntas.

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 Desempeños de las operaciones muro caravista

4. Limpie los ladrillos

• Usando esponja húmeda, waype o
trapo industrial.
• Dejando las aristas de los ladrillos
completos y rectos.

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 TRABAJO PRACTICO DE METRADO

INDICACIONES
Mi correo institucional es 29610155@sencico.edu.pe
Enviar el desarrollo de la practica de metrado a mi correo
hasta la 14.30 horas en foto bien claro con su apellido y
nombre
La practica es para 90 minutos

Sres. Estudiantes por favor enviar el trabajo en pdf. Para

corregir los metrados. Tener en cuenta esto.

CARRERA: Edificaciones y obras civiles - CICLO: III - SECCIÓN: ünica www.sencico.gob.pe

 PLANO PARA METRAR

METRAR MURO DE
SOGA Y CABEZA
- Área muro de soga y
cabeza por separado
- Total de ladrillos
- Total de arena gruesa
P=0.90x2.40m V = 0.9x1.4 - Total de cemento
P= 0.85x2.40m
V=2.10x 1.40m V=1.00X1.40m
Indicaciones:
- Dimensiones del
2.60m ladrillo: (H -8) 0.24m
x 0.14m x 0.08m
- Dosificación: 1 : 5
- Altura del muro:
2.40m.
- Desperdicio: 7.5%.
• Muro de soga Ladrillo = 1248.049 Und. Longitud = 9.10m
• Arena Gruesa= 1.536m3
• Cemento =10.754 bolsas
• Muro de cabeza= Ladrillo = 2940.577 Longitud= 19.85m
• Arena G =4.353m3
• Cemento=30.47 bolsas
CARRERA - CICLO - SECCIÓN www.sencico.gob.pe
PRACTICA DE METRADO: MUROS DE LADRILLO
3.70 m
4.80 m

D=1.7 x 0.20m

2.50 m
D=1.30 x 0.2m
V=1.40 x 1.2m

P=1.00 x2.00m.

Realizar 2 prácticas Dimensiones del ladrillo Dosificación METRAR

- Muro de soga - Longitud = 0.24 m - 1:5 - Área del muro
- Muro de cabeza - Ancho = 0.14 m Cemento y arena gruesa - Ladrillo
- Agregue 7.5% desp. - Altura = 0.09 m - Juntas 1.5 cm. (0.015m) - Arena
- Cemento
