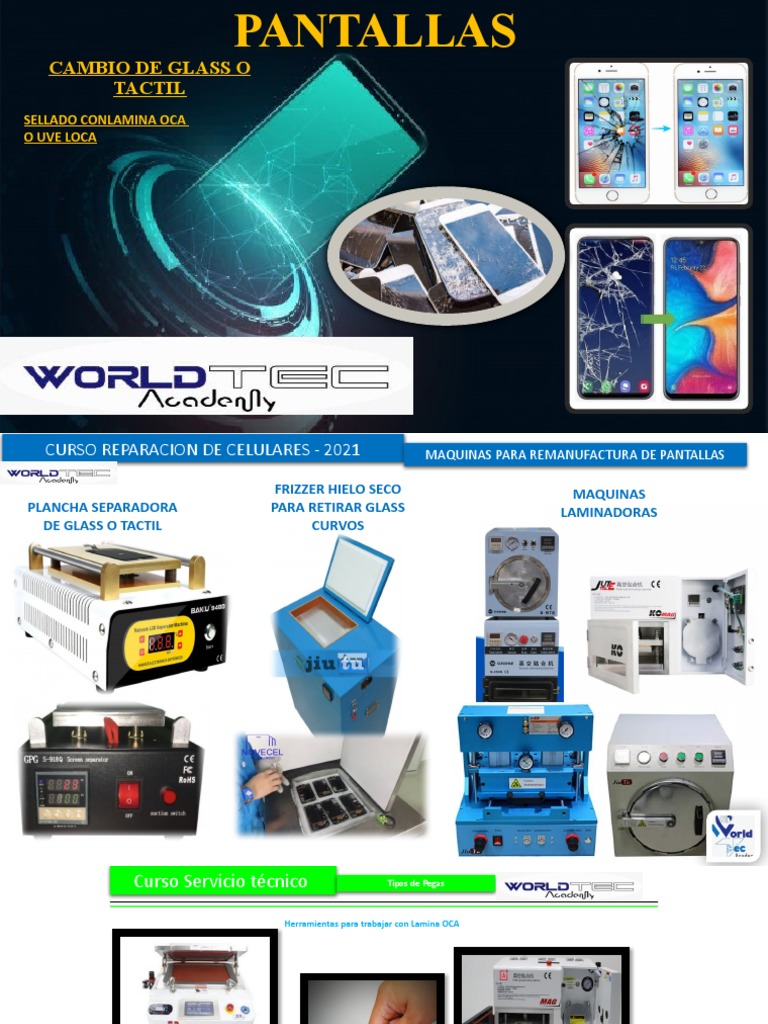

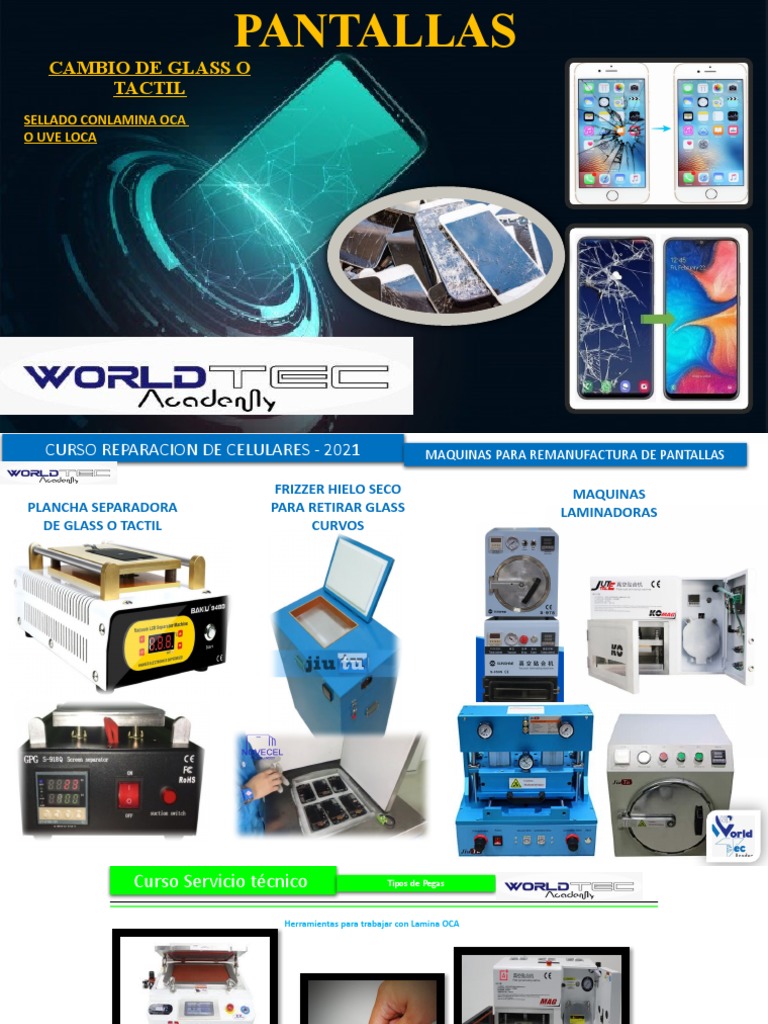

PANTALLAS

CAMBIO DE GLASS O
TACTIL
SELLADO CONLAMINA OCA
O UVE LOCA
 CURSO REPARACION DE CELULARES - 2021 MAQUINAS PARA REMANUFACTURA DE PANTALLAS

FRIZZER HIELO SECO MAQUINAS

PLANCHA SEPARADORA PARA RETIRAR GLASS LAMINADORAS
DE GLASS O TACTIL CURVOS
Curso Servicio técnico Tipos de Pegas

Herramientas para trabajar con Lamina OCA

Curso Servicio técnico Herramientas
Curso Servicio técnico Herramientas
Curso Servicio técnico Tipos de Pega a usar

Cinta 3m Doble Faz

Este Tipo de Pega se usa para aquellos Equipos que usan Micas Táctiles cuyas pantallas son LCD TFT, también es usada para
pegar pantallas a sus biseles, depende de su calidad será su fuerza al pegar . La ventaja de esta pega es que es fácil de usar y
fácil de quitar su desventaja algunas micas con el tiempo suelen levantarse
Curso Servicio técnico Tipos de Pega a usar

Pegamento adhesivo liquido

Esta es una pega liquida tipo silicón se usa para pegar micas, pantallas y tapas traseras,
La forma de usarla es colocándola en los bordes del bisel, es recomendable colocar la pega dejar que seque un poco y
después poner la mica o pantalla

En la actualidad esta pega reemplaza a la cinta 3m dando

mayor fuerza al secar sin embargo el uso de las dos ayuda a
que la mica quede levantada y no pegue a la pantalla

www.toolcelular.com.ve
Curso Servicio técnico Pegas

PEGA UV LOCA

Liquido adhesivo ópticamente claro, es la tecnología de unión basada en

liquido utilizada para pegar las micas a pantallas amoled y súper amoled
esta pega también se puede usar en pantallas lcd ips pero se debe tomar
algunas precauciones para no dañar el Backligth .
 Curso Servicio técnico PEGA UV

Ventajas al usar Pega UV

LA Pega UV varia en su composición de  Puede Manipularse con Facilidad
viscosidad encontraremos desde la TP 1000  Puede ser usado en pantallas grandes
hasta la TP 3000 algunos colegas han  Tiene una alta adhesión
experimentado que mientras mayor sea su  Es ideal para rellenar los vacíos por ser liquida
numero mas rápido es el proceso de
secado, en las ultimas pruebas realizadas
en las pegas que llegan a Venezuela es al
contrario mientras menor es el numero de
viscosidad mas rápido es el proceso de
secado, quedando de la siguiente manera:

TP1000= 5 a 10 minutos de secado

TP1600= 10 a 15 Minutos de secado
TP2500= 15 a 20 Minutos de secado
Aun no ha llegado TP3000

Símbolo
De
Sustancias
Peligrosas

Viscosidad de
la pega
Curso Servicio técnico Lámparas o hornos uv

Secado
Esta Pega Solo Puede Secar Con Luz Ultra violeta, podemos
conseguir esta luz en las lámparas que usan para el secado de
uñas acrílicas, algunas pueden secar a la luz del sol pero no es
muy recomendable

Ultra violeta A, B, C
A=400 - 315 nanómetros
B= 315 - 280 nanómetros
C= 280 – 100 nanómetros
 CURSO REPARACION DE CELULARES - 2021 PARTES DEL CELULAR

PANTALLAS
tenemos dos tipos de pantallas OLED y LCD
PANTALLAS LCD: estas pantallas son mas económicas se identifican por tener varias laminas, son las primeras pantallas que salieron
para los dispositivos celulares, Y también tienen ahora los modelos de media y alta gama en la actualidad.( ahora ya viene las
pantallas selladas con el glass o mica táctil con el pegamento oca en la maquina laminadora)

Pantallas
selladas

Pantallas
separadas
Curso Servicio técnico Polarizado

Pantallas
Con
Polarizados
Dañados
 Curso Servicio técnico Backligth

Luz de Fondo
Su función es generar luz blanca
uniformemente en toda la
superficie de la pantalla, la fuente
de luz es un pequeño tuvo
fluorescente o una serie de led que
se encuentran en la parte inferior o
superior de la pantalla

En el Cambio de mica veremos la

importancia de conocer esta parte
de la LCD ya que si esta tiene
problemas nuestra pantalla dará
imagen pero no emitirá Luz
CURSO REPARACION DE CELULARES - 2021 COMPONENTES Y PARTES DEL CELULAR

PANTALLAS OLED O AMOLED: estas pantallas se identifican por tener una sola capa
además que son caras los colores son mas definidos y un poco exagerados es por
eso que les ayuda cuando usted tome una foto, videos o juegos.

- Todas las pantallas amoled o oled tienen el gorila glass o mica. (las pantallas oled
tienen una lamina de cobre en la parte posterior, lo que los genéricos no los
llevan.
Ojo: también fabrican pantallas genéricas para estos equipos pero solo ya son LCD.
(las pantallas genéricas ya no se pueden reparar).

OLED O AMOLED LCD GENERICO

J7 J7
CURSO REPARACION DE CELULARES - 2021
Mica táctil
la mica táctil son hechas de vidrio
templado a diferencia de la mica esta
trae integrada toda la parte táctil del
equipo (lleva un Flex)
PANTALLAS DE UN CELULAR
Mica o gorila glass
Es la mica que trae el teléfono
encima de la pantalla para
protegerlo de golpes. (Ojo no
equivocarse con protector de
vidrios)
Curso Servicio técnico Micas

Micas y Micas Táctiles

Mica Tácti l
Oca o Como diferenciarlas Oca
UV
CURSO REPARACION DE CELULARES - 2021 COMPONENTES Y PARTES DEL CELULAR

Mica táctil
Una pantalla táctil o mica táctil (en ingles touch screen ) funciona al tacto para asi
dar el funcionamiento de los iconos o apps del teléfono.

Para reconocer la mica táctil siempre llevara un Flex. (que ya vienen pegadas al
glass el táctil)
Ojo: hay micas táctiles que solo se pegan los bordes y otros que vienen selladas
con pegamento oca en la maquina laminadora.

- Para despegar usaremos la plancha separado con ayuda de una mica y alcohol
isopropilico así retiraremos con cuidado de la base del teléfono.

TÁCTILES PEGADOS AL BORDE

 Curso Servicio técnico Practica 2

Cambio de Mica Con Pega Uv y Oca

Al Cambiar la Mica cualquiera se la
pega debemos estar pendiente de
Cambio de Mica Con
varios detalles como: Plancha o Estación de
Flex de táctil Calor
Flex de pantalla
Flex de Botones Inferiores
 Plancha separadora de
Polarizado glass
(temperatura de 90°C a
95°C)
FORMA DE  Usar La pistola de Calor
MOVER EL HILO
AL LLEGAR A ESTA Sin La Boquilla
AREA NO PODEMOS  100° De temperatura
SEGUIR PORQUE SI LO  Aire 3
HACEMOS DAÑAREMOS  Hilo o Laminas de
LOS FLEX, LO IDEAL ES Radiografía Como se le
LEVANTAR LA MICA Y haga mas Fácil
DESPEGAR LOS FLEX  Aplicar Calor a toda la
CON UNA PALETA pantalla hasta permita
 Curso Servicio técnico Practica 1

En esta practica Cambio de Mica con Cinta 3M y Y700

Para este trabajo
cambiaremos y colocaremos
micas táctiles con
podemos usar estación
pegamentos para muchos es de Calor o plancha
la parte mas fácil pero para para desmontar la mica
otros nunca han cambiado
estas mica a continuación a Reemplazar.
(recomendación usar plancha separadora
explicaremos como hacerlo
de glass)
Para bajar la mica táctil
con la pistola debemos dar
calor por el borde de la
pantalla donde nos indica la
franja roja con la pistola
dar latemperatura de 100 a
150ºC pegado a la mica
Luego despegar con una
paleta plástica
 Curso Servicio técnico Practica 2

CAMBIO DE MICA CON PEGA UV Y OCA

En esta practica Cambio de Mica Con Estación
aprenderemos a cambiar De Calor
micas con Pistola de Calor  Usar La pistola de Calor Sin La
Boquilla
Y con Plancha Separadora  100° De temperatura
de Táctil (recomendado)  Aire 3
existe una Forma llamada  Hilo o Laminas de Radiografía
freeze que se realiza con Como se le haga mas Fácil
una maquina especial  Aplicar Calor a toda la pantalla
hasta permita deslizar el hilo
costosa.
 Curso Servicio técnico Practica 1

Cambio de Mica Usando Plancha

En esta practica cambiaremos y
colocaremos micas táctiles con La ventaja de Realizar este
pegamento 7000 para muchos es trabajo con la Plancha es
la parte mas fácil pero para que la mica táctil se
otros nunca han cambiado estas calentara completa a
mica a continuación
diferencia de que con la
explicaremos como hacerlo
pistola calentara por partes
Para bajar la mica táctil
con Plancha Colocaremos
la pantalla del móvil boca
abajo en la superficie de
la plancha a unos 90
grados por 15 minutos y
después despegaremos
con paletas plásticas
delgada
CURSO REPARACION DE CELULARES - 2021 COMPONENTES Y PARTES DEL CELULAR

TÁCTILES SELLADOS CON PEGAMENTO OCA

Estos táctiles vienen pegadas con pegamento oca con la maquina laminadora.

Desarmamos el equipo con mucho cuidado retirando todos los periféricos y batería
Poner en la plancha para poder sacar la pantalla del borde del celular, seguido ya
retirado pondremos la pantalla sola para así poder usar el hilo para poder separar la
mica táctil de la pantalla sellada con pegamento oca. MAQUINA
OJO: Tener en cuenta que si cambias el táctil percatarte si es sellado LAMINADORA
Con oca o solo pegado los bordes.(Son diferente métodos de retirado
Y pegado de los mencionados táctiles).
SEPARANDO EL
TACTIL ROTO TACTIL DAÑADO TACTIL NUEVO
EQUIPO REPARADO
CURSO REPARACION DE CELULARES - 2021 COMPONENTES Y PARTES DEL CELULAR

MICA O GORILA GLASS

Es la mica o gorila glass que trae el teléfono encima de la pantalla para
protegerlo de golpes. (no equivocarse con protector de vidrios)

La mica no tiene Flex solo es mica gorila glass. (llevan todas las pantallas amoled o oled)
-Toda mica o glass van con pegamento oca y sellado con la maquina laminadora.

Para poder retirarlo primero debemos sacar la pantalla con el glass roto del borde del celular, siguiente
usaremos la plancha para así separar el glass dañado y poder poner el nuevo.
Ojo: el retirado de la mica glass es el mismo procedimiento que la el táctil sellado.
CURSO REPARACION DE CELULARES - 2021 COMPONENTES Y PARTES DEL CELULAR

Forma de pegar pantallas

Para poder pegar la pantalla nueva o sellada tenemos que tener
mucho cuidado.

Primero retirar la pantalla rota y todo el rastro de pegamento

seguidamente no dejar ningún cristal roto sobre los bordes de lo contrario
romperán la pantalla nueva.

Daremos uso al pegamento colocándolo en todo el borde de la base donde

ira la pantalla. (dejaremos reposar el pegamento unos 40 segundos)

Ojo: tener cuidado a la hora de poner el pegamento de no manchar la

cámara, sensores flash entre otros.
CURSO REPARACION DE CELULARES - 2021 COMPONENTES Y PARTES DEL CELULAR

Pegando Mica Táctil Con Cinta y Silicón y7000

Con Cinta 3M
Con Pega Lida y7000 Para Colocar LA mica
táctil nueva
 Debemos Probar que
la mica táctil funcione
perfecto
 Limpiar todo el borde
de la carcasa del
equipo
 Colocar pegamento
en el Borde donde ira
la mica táctil
 Si usara pega liquida
y7000 espera unos
segundos para que
seque un poco y
después péguela al
celular.
CURSO REPARACION DE CELULARES - 2021 COMPONENTES Y PARTES DEL CELULAR

LCD TFT LCD IPS

3M Y LIQUIDA LAMINA OCA

 Curso Servicio técnico Tipos De Pantallas

LCD TFT
pantalla de cristal líquido y transistor de película
fina, Su principal ventaja es que el coste de
producción de estas pantallas es realmente bajo.
Su desventaja es que necesita mucha energía y,
por tanto, la vida de la batería queda reducida en
pantallas de gran tamaño

LCD IPS
Es una mejora de TFT. el consumo de energía se
reduce, estas pantallas han evolucionado y son
llamadas de retina por su calidad son usadas en
equipos iphone 5, 6 fabricadas por LG
LCD IPS está formado por dos capas, la primera es
un panel de píxeles que cambia según las
 Curso Servicio técnico Tipos De Pantallas

AMOLED
Las AMOLED tienen varias ventajas, sobre todo
en relación con la falta de luz de fondo, por lo
que se ahorra una capa. También se ahorra en
batería, especialmente en fondos negros, puesto
que los píxeles están apagados y no son
alimentados
En las pantallas AMOLED contaremos con un
solo panel formado por LEDs de colores azul,
rojo y verde que irán cambiando según el color
a mostrar.

Súper AMOLED
Es una evolución de AMOLED, que integra la
parte táctil del propio panel, pero alcanza unos
niveles más altos de nitidez. Es mejor que las
 Curso Servicio técnico Pantallas

Es importante Estudiar

Como vienen conformada las
pantallas LCD y la Importancia
De ello a la hora de Cambiar
una Mica Táctil , ya que debido
a su fabricación podemos
definir que tipo de pega usa.

La panta LCD o IPS usan

Pega Oca debido a que esta
pega es una lamina y evita que
las capas y backlight se
manchen .

Las Pantallas Amoled usan

pega UV liquida ya que estas
 Curso Servicio técnico

CAMBIO DE PANTALLAS

Consiste en reemplazar la
pantalla del Dispositivo
Móvil por otra Nueva o en
perfecto estado, la causa
del este cambio es debido a
que esta partida o
Sulfatada.
Los cambio de pantallas
son fáciles de realizar pero
igual debemos tener
cuidado en no dañar los
flex y conectores, en el caso
de los Samsung muchas
 Curso Servicio técnico Táctil touch screen

Panel Táctil
Es el encargado de recoger la
posición en la que estamos
colocando nuestros dedos, para
ello se establecen unos ejes de
coordenadas horizontal –X- y
Vertical –Y-; y el sensor táctil
registra un par de coordenadas
(W, Y) Para Cada dedo.
La gran mayoría de los paneles
en la actualidad son capacitivos.
Se llaman capacitivos porque
miden una variación de una
propiedad electromagnética que
poseen los cuerpos llamado
capacitancia , es necesario que
Curso Servicio técnico Táctil touch Screen

Panel Táctil
Los paneles táctiles pueden
venir en la mica para formar
así una mica táctil pero
también en la actualidad
vienen unidos a la pantalla
del dispositivo.
si el táctil falla pero la
pantalla da imagen se debe
cambiar completo la pantalla
amenos que se tenga las
herramientas par realizar la
 Curso Servicio técnico MICAS

Micas
La mica se utiliza para proteger los Tipos de Micas

elemento que se encuentran por debajo

como la pantalla, táctil y Flex. Estos Vidrio Templado
elementos son frágiles y pueden dañarse Gorilla Glass
con un golpe. Plástico
Están hechas de diferentes materiales al
pasar el tiempo los construyen mas
resistentes a los golpes y ralladuras.
Las micas no traen ningún Flex solo
viene el vidrio
 Curso Servicio técnico
Lamina Polarizada
es un material que transmite de forma
selectiva una determinada dirección de
oscilación del campo eléctrico de una onda
electromagnética como la luz, bloqueando el
resto de "planos de polarización" Por lo
general se trata de una película polimérica a
base de yodo estirada y emparedada entre dos
vidrios
El Polarizado Reduce la cantidad de Luz
Polarizado
Es Importante Saber La función que
cumple el Polarizado en la pantalla para
así tomar las precauciones necesarias de
manera de no dañarlos y seguir con el
original.
Una de las opciones que hay para sustituir
el polarizado original es con el papel de
carros
Curso Servicio técnico Bisel

Un Bisel es un borde que esta cortado oblicuamente, en este caso el bisel

Es el borde o carcaza donde reposa la pantalla de un equipo móvil

Cambio de Bisel

Consiste en Cambiar La pantalla (buena) de

la Carcasa o Bisel donde Reposa para
sustituirlo por otra carcasa nueva. En La
Marca que realizaremos este trabajo será en
Samsung ya que lleva una pega especial entre
el bisel y la pantalla.
Si La Mica esta Partida se Recomienda
quitar primero la Mica y luego sacar la
Pantalla, Si la mica y pantalla están en buen
estado Podemos Sacarla Completa

1.SI la Mica esta Partida debemos

quitar Primero la Mica y después la
pantalla
2. Si la Mica esta completa sacaremos
las dos al mismo tiempo
Curso Servicio técnico Pegas

Es Recomendable usar la pega Original que traiga el

dispositivo Móvil ya que el no colocársela podría afectar en
su funcionamiento
En esta imagen vemos la mancha resaltada por el circulo
rojo
 Curso Servicio técnico PEGA OCA

Clear Óptica Adhesiva

La pega oca es una lamina totalmente trasparente que se usa para pegar la mica o mica táctil a una
pantalla, tiene pegante por ambos lados y necesita maquinas especiales para una efectiva colación ya
que al hacerla de forma manual pueden quedar algunas burbujas.

A diferencia de la UV esta pega seca sin necesidad de luz ultra violeta y no es liquida esto reducirá pega
derramada por todos los bordes del equipo
Curso Servicio técnico Pegas

La Pega UV Puede llenar los espacios vacíos y ralladura debido a que es liquida
En cabio la pega oca no podrá llegar hasta estos sitios debido a que es laminada para quitar todo tipo de
ralladura se debe cambiar el Polarizado
Curso Servicio técnico Practica 1

Pegando Mica Táctil Con Cinta y Silicón y7000

Con Cinta 3M
Con Pega Lida y7000 Para Colocar LA mica táctil nueva
 Debemos Probar que la mica
táctil funcione perfecto
 Limpiar todo el borde de la
carcasa del equipo
 Colocar pega o cinta en el Borde
donde ira la mica táctil
 Si usara pega liquida y7000
espera unos segundos para que
seque un poco y después péguela
al bisel
