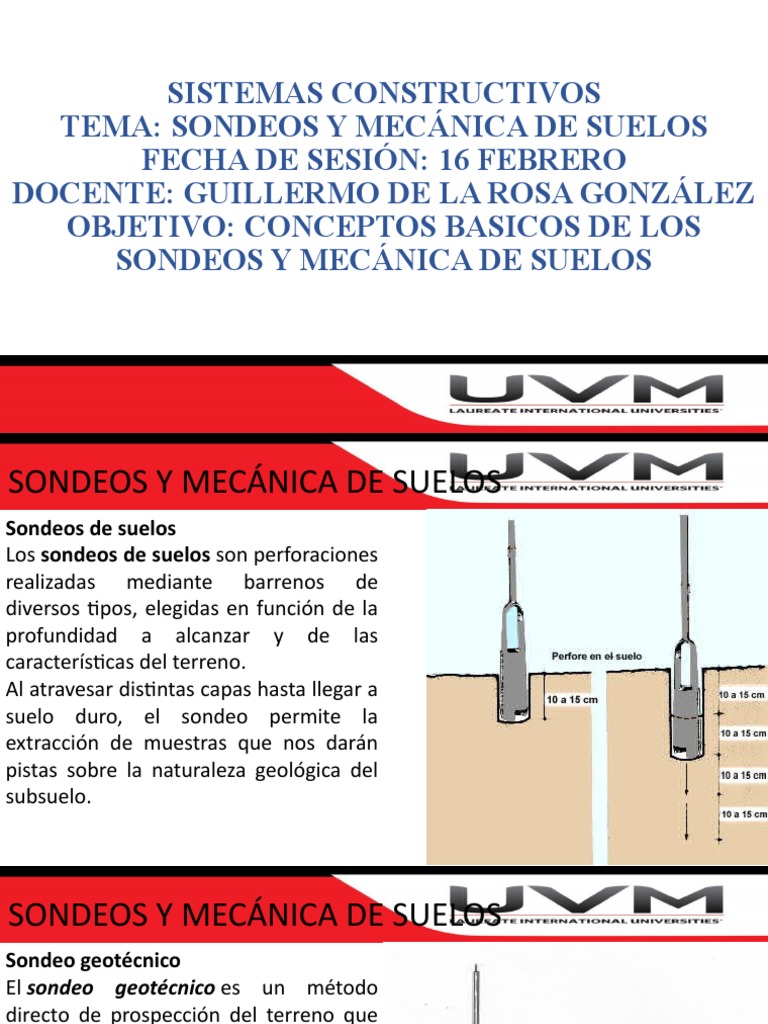

FECHA DE SESIÓN: 16 FEBRERO DOCENTE: GUILLERMO DE LA ROSA GONZÁLEZ OBJETIVO: CONCEPTOS BASICOS DE LOS SONDEOS Y MECÁNICA DE SUELOS SONDEOS Y MECÁNICA DE SUELOS Sondeos de suelos Los sondeos de suelos son perforaciones realizadas mediante barrenos de diversos tipos, elegidas en función de la profundidad a alcanzar y de las características del terreno. Al atravesar distintas capas hasta llegar a suelo duro, el sondeo permite la extracción de muestras que nos darán pistas sobre la naturaleza geológica del subsuelo. SONDEOS Y MECÁNICA DE SUELOS Sondeo geotécnico El sondeo geotécnico es un método directo de prospección del terreno que es empleado cuando necesitamos bajar a cierta profundidad. Es un método directo porque su objetivo es la obtención de muestras de suelo para su posterior análisis en laboratorio. SONDEOS Y MECÁNICA DE SUELOS Los sondeos mecánicos consisten en perforaciones de pequeño diámetro (entre 76 y 140 mm) con las que se pueden recuperar testigos del terreno perforado, así como tomar muestras para la realización de ensayos de laboratorio. Alcanzan profundidades superiores a las que se consiguen con calicatas y permiten el reconocimiento bajo el nivel freático. Además, si instalamos un tubo piezométrico ranurado de PVC en el interior de un sondeo podemos registrar la profundidad y la variación temporal del agua freática. Los tipos de sondeo más empleados para el reconocimiento geotécnico son los sondeos mecánicos a rotación y a percusión. SONDEOS Y MECÁNICA DE SUELOS Tipos de sondeo geotécnico Los tipos de sondeo mecánico contemplados en el CTE son: Sondeos mecánicos a presión, con punta abierta o hueca, y maciza o cerrada. Este tipo de sondeo se emplea en suelos blandos. Sondeos a percusión o golpeo. Se emplean en suelos cementados o duros Sondeos mecánicos mediante métodos destructivos, como trépano, martillo o tricono. Se emplean cuando no necesitamos obtener las propiedades geotécnicas de determinados estratos del terreno. SONDEOS Y MECÁNICA DE SUELOS Sondeos mecánicos a rotación Se establece el número mínimo de sondeos mecánicos y el porcentaje del total de puntos de reconocimiento que pueden sustituirse. Los sondeos mecánicos pueden emplearse también en prospecciones complementarias (diagrafías de resistividad, radioactividad natural, velocidad sónica, etc.) SONDEOS Y MECÁNICA DE SUELOS Sondeos mecánicos a rotación Los sondeos mecánicos a rotación forman parte de una campaña geotécnica normal y consisten en la extracción de un testigo de material a través de una perforación de pequeño diámetro realizada sobre el suelo a investigar. Estos sondeos permiten reconocer la naturaleza y potencia de las distintas capas que conforman la estratigrafía del suelo, extraer muestras alteradas e inalteradas y detectar la presencia de agua en el terreno. Instalando un tubo ranurado de PVC en el interior de un sondeo es posible registrar la profundidad y la variación temporal del nivel freático. SONDEOS Y MECÁNICA DE SUELOS Los sondeos mecánicos a rotación pueden atravesar capas de rocas de gran resistencia y alcanzar grandes profundidades. Ensayando las muestras inalteradas se pueden establecer los parámetros geotécnicos del terreno. La resistencia del terreno se suele estimar a partir del Ensayo de Penetración Estándar (SPT). Existen dos tipos de sondeos mecánicos cuya elección dependerá, entre otras, de la rapidez y economía que persigamos: a rotación con barrena helicoidal con extracción de testigo continuo SONDEOS Y MECÁNICA DE SUELOS Sondeos mecánicos a rotación con barrena helicoidal Los sondeos mecánicos a rotación con barrena helicoidal, maciza o hueca, se emplean en terrenos relativamente blandos y cohesivos, en ausencia de capas cementadas, gravas, o roca en toda la profundidad del sondeo. El sondeo mecánico helicoidal con sonda hueca es el tipo de sondeo geotécnico más empleado en España. Con él podemos extraer muestras inalteradas y realizar ensayos «in situ» por el interior de la sonda. SONDEOS Y MECÁNICA DE SUELOS Sondeos mecánicos a rotación con extracción de testigo continuo La perforación con recuperación de testigo continuo sigue siendo la herramienta de sondeo más versátil y utilizada, ya que se puede perforar en cualquier ángulo y obtener el testigo continuo de varios diámetros en profundidades que pueden llegar a más de 1.500 m. Desde el punto de vista económico el sondeo a rotación es un método costoso, ya que su perforación es lenta, por lo que es necesario realizar un análisis muy riguroso si decidimos emplearlo en lugar de los métodos de rotación o de roto percusión, bastante más baratos. SONDEOS Y MECÁNICA DE SUELOS El útil cortante empleado consiste en una corona de widia o de diamante. El mecanismo consiste en la introducción de una batería en cuyo final se acopla la corona. A este conjunto acoplado a un varillaje se le suministra una energía de rotación, bien por mecanismo manual o suministrado por un motor, que facilita la perforación sobre el terreno. SONDEOS Y MECÁNICA DE SUELOS Ensayos de suelos in situ Un sondeo mecánico, además, permite realizar ensayos “in situ” específicos. Los ensayos de campo son aquellos que se ejecutan directamente sobre el terreno natural y que proporcionan datos que pueden correlacionarse con la resistencia, deformabilidad y permeabilidad de una unidad geotécnica a una determinada profundidad. Algunos de los ensayos de campo más habituales en los sondeos son el ensayo de penetración estándar (SPT), el ensayo de molinete (Vane Test), el ensayo presiométrico (PMT), el ensayo Lugeon o el ensayo Lefranc. El reconocimiento geotécnico termina con la redacción del estudio geotécnico. SONDEOS Y MECÁNICA DE SUELOS Mecánica de suelos, ¿qué es y cómo funciona? Es una importante asignatura del currículo de estudios de la Ingeniería Civil que se encarga de estudiar las fuerzas o cargas que son establecidas en la superficie terrestre y el comportamiento de las mismas para determinar el material aplicado y el suelo utilizado en el relleno, siendo obligatoriamente uno de los pasos preliminares, antes de levantar cualquier edificación, conocer las propiedades del suelo y como se pueden utilizar del modo más satisfactorio y económico, en función de la obra proyectada. SONDEOS Y MECÁNICA DE SUELOS Karl von Terzaghi y Arthur Casagrande son considerados los fundadores de estos importantes estudios. El estudio de mecánica de suelos en si es un análisis que nos ayuda a conocer el tipo de material del que está compuesto el terreno donde pensamos ejecutar la obra, dentro de estos materiales podemos encontrar distintos tipos de arenas, arcillas y rocas. SONDEOS Y MECÁNICA DE SUELOS En base a este estudio puede calcularse y diseñar la cimentación y estructura adecuada para el proyecto, el proceso consiste en tomar muestras del suelo del terreno que posteriormente son analizadas en un laboratorio para descubrir los componentes exactos de los que está compuesto el suelo, con los datos arrojados por el estudio entonces podremos saber a ciencia cierta cual es la capacidad de carga que tiene el suelo en cuestión así como las precauciones que deben tomarse en el cálculo y diseño estructural de la obra. SONDEOS Y MECÁNICA DE SUELOS Definición La Mecánica de Suelos es la disciplina que se ocupa de la aplicación de las leyes de la mecánica y la hidráulica a los problemas geotécnicos del terreno, estudia las propiedades, el comportamiento y la utilización del suelo como material estructural, de tal manera que las deformaciones y resistencia de este ofrezcan seguridad, durabilidad y estabilidad a las estructuras. Estudia, además, la firmeza del suelo, su deformación y el flujo de agua hacia su interior y hacia el exterior a través de su masa, tomando en cuenta que resulte económicamente factible usarlo como material de construcción. SONDEOS Y MECÁNICA DE SUELOS Principales aspectos en que centra sus estudios *Génesis y composición de suelos *Transporte y deposición de los suelos. *Mineralogía del suelo. *Relación masa-suelo. *Tensión efectiva y capilaridad. *Presión total. *Presión de poros de agua. *Condiciones hidrostáticas. *Clasificación de los suelos. *Métodos de prospección de suelos. SONDEOS Y MECÁNICA DE SUELOS La importancia de los estudios de la Mecánica de Suelos radica en el hecho de que si se sobrepasan los límites de la capacidad resistente del suelo o si, aún sin llegar a ellos, las deformaciones son considerables, se pueden producir esfuerzos secundarios en los miembros estructurales, quizás no tomados en consideración en el diseño, produciendo a su vez deformaciones importantes, fisuras, grietas, alabeo o desplomos que pueden producir, en casos extremos, el colapso de la obra o su inutilización y abandono. SONDEOS Y MECÁNICA DE SUELOS Como curiosidad puede citarse el inclinamiento de la conocida Torre de Pisa que se considera es resultado del resquebrajamiento del suelo que la sostiene. Con un buen estudio de Mecánica de Suelos esta torre no había alcanzado su renombre. SISTEMAS CONSTRUCTIVOS TEMA: TIPOS DE SUELOS FECHA DE SESIÓN: 16 FEBRERO DOCENTE: GUILLERMO DE LA ROSA GONZÁLEZ OBJETIVO: CONCEPTOS BÁSICOS TIPOS DE SUELOS TIPOS DE SUELOS Los tipos de suelo para construir El suelo sobre el cual se construye es uno de los factores más importantes a tomar en cuenta antes de embarcarse en un proyecto de construcción. Puede determinar lo que es y no posible para una obra, o bien, servir para conocer los preparativos que tendrán que ser necesarios para condicionar el suelo de tal forma que la edificación resulte como se busca. Conocer los diferentes tipos de suelo que existen es necesario para determinar sobre cuál se está construyendo. TIPOS DE SUELOS Tipos de suelo Existen muchos tipos de suelos. Más aún si se toman en cuenta las múltiples formas de categorizarlos, que sirven a distintos propósitos cada una. Por ejemplo, estudios geográficos para fines de agricultura determinan las diferencias entre suelos de forma distinta que uno que tenga que busque estudiar la construcción, además de que realizará sus separaciones de forma diferente, abarcando más o menos porciones de tierra dentro de una categoría. TIPOS DE SUELOS Mostraremos tres diferentes categorizaciones de los tipos de suelo: según la geografía, según la textura y según la integridad. Según la geografía: sirve propósitos más regionales que los segundos, y puede ser usado como referencia general para conocer de qué tipo de suelo se trata en el contexto geográfico. Según la textura: trata de los diferentes materiales de los que se puede componer que en consecuencia impactan en la textura. Según la integridad: es posiblemente el más importante, pues determina cómo se deberían implementar los cimientos del proyecto. TIPOS DE SUELOS Tipos de suelo según la geografía La clasificación de suelos en México está a cargo del Instituto Nacional de Estadística, Geografía e Informática. Los suelos en esta categorización, entre otras funciones en la agricultura y ganadería, son el medio sostén de los desarrollos industriales y habitacionales, así como la fuente de materiales como arcilla, arena y grava. En el país, los principales tipos de suelo son los siguientes: Regesol, que se trata del material suelto sobre la roca y ubica la mayoría de las sierras TIPOS DE SUELOS Litosol, el cual predomina en función forestal, agrícola y ganadero Xerosol, que es árido en el centro y norte del país Por otra parte, en la península de Yucatán, los más frecuentes son los siguientes: Leptosol, que son de escasa profundidad y dominan el paisaje Histosol, con material orgánico acumulado en la costa de la península Vertisol, abundantes en arcilla y cambiantes con la temperatura TIPOS DE SUELOS Tipos de suelo según su textura Para propósitos más relacionados a la construcción, se puede hablar de suelo en el contexto de su textura. En este sentido, se pueden clasificar de formas diferentes: Arenoso: de textura muy ligera y posee muy poca carga orgánica. En consecuencia, no es un terreno fértil. Sin embargo, es una útil fuente de materiales para la construcción. Arcilloso: tiene una textura pesada y pegajosa abundante en materia orgánica. De igual manera, la arcilla es un material útil para la construcción. Limoso: no contiene materia orgánica y es estéril por definición. Pedregosos: compuesto de rocas de diferentes tamaños. TIPOS DE SUELOS Tipos de suelo según su integridad Esta clasificación de suelos es la más importante para la industria de la construcción, debido a que sus características determinarán el tipo de cimentaciones que requiere el desarrollo. Tomar en cuenta el suelo para planear cimientos es importante, pues así se asegura que el terreno sea capaz de soportar la obra por construirse. Si no es tomado en cuenta, puede poner en peligro la integridad de la misma. Podemos identificar tres tipos elementales de suelos según su integridad. Roca Suelos finos Suelos granulares TIPOS DE SUELOS Roca Sin mucha alteración, son capaces de sostener el peso de las edificaciones. Se encuentran aquí los suelos pedregosos de los que hablamos previamente. Suelos finos En los suelos finos, un significativo porcentaje de su composición proviene de materiales finos. Aquí podemos incluir los suelos arcillosos y limosos. Son menos capaces de sostener que las rocas, por lo que requieren cimientos más detallados. Suelos granulares Este tipo de suelo también cuenta con material fino, tal como grava y arena, por sí solas o en mezcla. Como es de esperarse, podemos incluir aquí los suelos arenosos. Así como los suelos finos, sus requerimientos de cimentación son más complejos que los de los suelos de roca. TIPOS DE SUELOS Los tipos de suelo en la construcción y como identificarlos. El suelo sobre el cual se construye es uno de los factores más importantes a tomar en cuenta antes de embarcarse en un proyecto de construcción. Puede determinar lo que es y no posible para una obra, o bien, servir para conocer los preparativos que tendrán que ser necesarios para condicionar el suelo de tal forma que la edificación resulte como se busca. En ésta ocasión identificaremos los tipos de suelo más comunes en construcción ya que existen infinidad de tipos, variaciones y clasificaciones y cada una se define de acuerdo a su área de estudio. TIPOS DE SUELOS 1. Suelo arcilloso Estos se hinchan ante la presencia de la humedad y se contraen en su ausencia. Estas variaciones representan un inconveniente para las cimentaciones desplantadas en este tipo de suelo, ya que, al expandirse, esta buscará separarse de la estructura, en estos casos, los constructores tienden a hacer cimentaciones más profundas, ya que a medida que el suelo es más profundo, mayor es la estabilidad. TIPOS DE SUELOS Además, se caracterizan por tener un color amarillento, con arcilla en un 45% y tiene una baja porosidad y de textura viscosa por lo cual no permite una buena compactación. Un ejemplo claro de lo que pasa con una construcción en suelo arcilloso es la torre de Pisa famosa en Italia por encontrarse inclinada fue reforzada en sus cimientos para evitar su hundimiento. TIPOS DE SUELOS 2.-Suelo arenoso Los suelos arenosos están conformados por arenas medias y gruesas, teniendo una granulometría muy favorable para sustentar estructuras con cierta resistencia. Este es sumamente estable ante los cambios de la temperatura y humedad, siendo más estable que el arcilloso. Las cimentaciones en losa son bastante comunes en este tipo de suelos TIPOS DE SUELOS También se caracterizan por contener un 70% de arena y un contenido de arcilla menor al 15%, y otros materiales que pueden encontrarse mezclados, son propenso a sufrir cambios en movimientos sísmicos y erosión del terreno. Estos terrenos se pueden encontrar cerca de las zonas costeras o lugares cercanos a ríos y quebradas. TIPOS DE SUELOS 3.-Suelo limoso Estos son suelos de grano fino con escasa plasticidad, y se caracterizan por ser estériles, pedregosos y porque filtran el agua con gran facilidad. Este tipo de suelo posee una granulometría comprendida entre la arena fina y la arcilla. Al no ser un material cohesivo, presenta algunas dificultades durante las construcciones. TIPOS DE SUELOS Si se desea construir en este tipo de terreno se deben hacer excavaciones profundas para la cimentación, rellenar con una buena capa de roca y realizar cimentación con concreto ciclópeo para los muros. Por lo cual puede generar un costo adicional importante en la adecuación del terreno, no es un terreno que permita realizar edificaciones de múltiples niveles. TIPOS DE SUELOS 4.- Suelo pedregoso Es un terreno con formaciones de piedra, estos suelos son impermeables por lo que evitan la circulación del agua. Es una buena base para soportar una cimentación, es un buen terreno para realizar proyectos multiniveles. Las excavaciones normalmente buscan encontrar este tipo de terreno para comenzar a armar las zapatas de la cimentación, si el tipo de terreno es muy superficial tal vez la excavación para cumplir con los diseños de la cimentación sea más difícil y por lo cual se necesite de maquinaria pesada para realizarla, lo que aumentaría los costos. TIPOS DE SUELOS Recordemos que el cálculo de la resistencia del terreno influye en nuestro cálculo general de cargas y éste también nos determinará los niveles de la construcción y dimensiones de la cimentación. Además, si no estamos seguros existen las pruebas de terreno que son realizadas por laboratorios especializados que tomando una muestra del terreno y calculando el volumen de tierra con unas medidas estándar, pueden calcular las cargas que pueden soportar el terreno. Se debe tener en cuenta el tipo de terreno, el proyecto en construcción y las vibraciones que pueden afectar la construcción (sismos, movimientos de terrenos o filtraciones). TIPOS DE SUELOS Por éste y muchos otros factores es muy importante conocer el sitio donde vamos a proyectar y construir, es fácil guiarnos por las vistas que nos brindan los navegadores digitales, y sí como un primer acercamiento al lugar es válido, pero no olvidemos la experiencia e importancia de visitar el terreno y hacer las pruebas y cálculos necesarios, muchas veces por capricho o por ahorrar dinero queremos hacer cosas donde no se puede y a consecuencia de ello se ha pagado el doble o triple de caro esos errores. TIPOS DE SUELOS Art . 170. (2005) Para fines de este Título, el Distrito Federal se divide en tres zonas con las siguientes características generales: Zona I. Lomas, formadas por rocas o suelos generalmente firmes que fueron depositados fuera del ambiente lacustre, pero en los que pueden existir, superficialmente o intercalados, depósitos arenosos en estado suelto o cohesivos relativamente blandos. En esta Zona, es frecuente la presencia de oquedades en rocas y de cavernas y túneles excavados en suelo para explotar minas de arena; TIPOS DE SUELOS Zona II. Transición, en la que los depósitos profundos se encuentran a 20 m de profundidad, o menos, y que está constituida predominantemente por estratos arenosos y limoarenosos intercalados con capas de arcilla lacustre, el espesor de éstas es variable entre decenas de centímetros y pocos metros, y TIPOS DE SUELOS Zona III. Lacustre, integrada por potentes depósitos de arcilla altamente compresible, separados por capas arenosas con contenido diverso de limo o arcilla. Estas capas arenosas son de consistencia firme a muy dura y de espesores variables de centímetros a vahos metros. Los depósitos lacustres suelen estar cubiertos superficialmente por suelos aluviales y rellenos artificiales; el espesor de este conjunto puede ser superior a 50 m. SISTEMAS CONSTRUCTIVOS TEMA: RELACIÓN SUELO – CIMENTACIÓN Y LOS PROCEDIMIENTOS PARA OBTENER LA RESISTENCIA FECHA DE SESIÓN: 09 FEBRERO DOCENTE: GUILLERMO DE LA ROSA GONZÁLEZ OBJETIVO: CONCEPTOS BÁSICOS RELACIÓN SUELO – CIMENTACIÓN Y LOS PROCEDIMIENTOS PARA OBTENER LA RESISTENCIA RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS El terreno, al recibir cargas que son transmitidas por la cimentación, tiende a deformarse en una o en varias de sus capas, dependiendo de la compresión y las propiedades del mismo, las cuales pueden variar con el tiempo o con algunos factores como los son: la variación del volumen de vacíos como consecuencia de la compactación del terreno, el desplazamiento y deformación de las partículas al irse acumulando éstas, lo cual producen asentamientos en la superficie de contacto entre la cimentación y el terreno. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS Los cimientos juegan un papel muy importante dentro de la edificación ya que éstos son los que distribuyen las cargas de las estructura hacia el suelo, de tal manera que el suelo y los materiales que lo constituyen tengan una capacidad suficiente para soportar sin sufrir deformaciones excesivas. Dependiendo de la interacción del suelo y la cimentación, las características de ésta cambiará en cuanto a su tipo, forma, tamaño, costo, etc. De aquí se concluye que, si se requiere una construcción segura y económica, se deban tener conocimientos en mecánica de suelos y diseño de cimentaciones. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS Los materiales existentes en los suelos naturales se clasifican en cuatro tipos: - Arenas y grava: son materiales granulares no plásticos - Limos: son materiales intermedios en el tamaño de sus partículas y se comportan, de modo típico, como materiales granulares, aunque pueden contener algo de material plástico. - Arcillas: se componen de partículas mucho más pequeñas, exhibiendo propiedades de plasticidad y poca cohesividad. - La materia orgánica se caracteriza por constar, principalmente, de desechos vegetales RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS Las cargas que se transmiten por medio de las cimentaciones generan compresiones en el suelo, por lo que éste tiende a deformarse produciendo asentamientos. Es por esto que las cimentaciones juegan un papel muy importante dentro de la construcción ya que distribuyen los efectos producidos y así soportan la estructura Existen dos tipos de cimentaciones: las superficiales y las cimentaciones profundas. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS Las cargas que son transmitidas al cimiento y suelo son generadas principalmente por las columnas o muros, ya que son éstos los que soportan todo el peso de la estructura. Para poder hacer el análisis de la estructura, se acostumbra hacer un análisis independiente entre la cimentación y el suelo. Estas mismas cargas generan presiones en el suelo disminuyendo con la profundidad además de que se ven afectadas zonas que se encuentran más alejadas del punto de aplicación. Todo esto, si se da de manera excesiva, generará fallas de tipo parcial o total RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS Debido a estas presiones, se producen hundimientos o deformaciones que son necesarios conocer, para así compararlos con los permitidos por el reglamento. La curva de asentamientos puede considerarse constituida por tres componentes: un asentamiento uniforme de toda la estructura, un giro de cuerpo rígido que da lugar a una inclinación o desplome del edificio, y asentamientos diferenciales entre los apoyos. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS Si en la estructura se presenta un hundimiento como cuerpo rígido (hundimientos uniformes), éste no produce fuerzas internas y, por tanto, no existe razón para fijar algún límite en el hundimiento total; aunque si éstos son excesivos, se podrían ocasionar daños en las construcciones aledañas así como en instalaciones de la vía pública. La distribución de presiones en la superficie de contacto entre la cimentación y el suelo es muy variable y sensible a las rigideces relativas del suelo así como a la cimentación y a las características propias de la estructura del suelo. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS La diversidad de situaciones que pueden plantearse en cuanto a la distribución de presiones del suelo sobre una cimentación rígida, suelen idealizarse en las práctica de diseño por medio de una de dos hipótesis simplistas: suponiendo una variación lineal de presiones o una uniforme concéntrica con la resultante de cargas. Para las cimentaciones continuas, los movimientos diferenciales de los apoyos modifican las distribución de presiones del suelo, por lo que éstas deben cumplir con las siguientes condiciones: RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS a) Debe haber equilibrio global. b) Debe haber equilibrio local entre las reacciones del suelo, las fuerzas internas en la cimentación y las fuerzas y momentos transmitidos a ésta por la estructura c) La configuración de hundimientos producidos en el suelo por la distribución de presiones considerada debe coincidir con la configuración de desplazamientos que sufre la cimentación bajo las mismas cargas. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS Para reducir en gran medida excesivos cálculos para encontrar una distribución de presiones en la que se logre la coincidencia de las elásticas del suelo y la cimentación, serán aceptables distribuciones de presiones que impliquen algunas discrepancias entre ambas configuraciones de deformación. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS Ensayos para conocer resistencia de un suelo La determinación de los parámetros, cohesión y ángulo de rozamiento que nos definen la resistencia del suelo se determinan en el estudio Geotécnico, bien a través de ensayos de campo o mediante en ensayos de laboratorio. Los ensayos de laboratorio más usuales, para este fin, son : I/ Ensayo de Corte Directo. II/ Ensayo de Corte Triaxial. III/ Ensayo de Compresión simple. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS I/ Ensayo de corte directo Intenta reproducir en el laboratorio la experiencia y resultados del plano inclinado. En el aparato se aplica a la muestra de terreno una carga vertical “N” que se mantiene fija y a continuación se aplica una carga cortante “T” que va aumentado hasta que la muestra del terreno rompe. El plano de rotura está prefijado por la unión de las dos partes de la caja. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS Gráficas ensayo de corte directo 2º/ Graficas tensión- deformación. El avance del progreso del ensayo de corte directo se puede representar en un grafico tensión “ Շ “ en el eje vertical y deformación horizontal “ΔL” en el eje horizontal. Existen dos tipos básicos de gráficas. Suelos con gráfica tipo 1 se toma el máximo de la curva de rotura del terreno. (resistencia de pico) Suelos con gráfica tipo 2 se toma el valor residual correspondiente al final del tramo curvo.(resistencia residual) RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS 3º/ Gráfica tensiones: normales y tangenciales. Si las tensiones “ σ ” y “ “ resultantes de cada ensayo de corte directo se llevan a unos ejes cartesianos y los unimos tendremos: Se repite el ensayo tres veces con distintos valores de partida: N1, N2 y N3. es decir, con las tensiones: σ1 σ2 σ3. Para obtener los tres valores de carga de rotura a cortante: T1 , T2 y T3. o en valores unitarios las tensiones: 1 2 3 RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS II/ Ensayo triaxial. Con el aparato de corte triaxial, ensayo triaxial se superan los inconvenientes que presenta el aparato de corte directo. Esquemáticamente cono se ve en la figura, consta de un cilindro de plástico (perpex) dentro del cual se coloca la muestra del suelo (b) a ensayar protegida por una membrana plástica muy deformable, la célula o cilindro de plástico se llena de agua (c) a la que se puede dar la presión lateral cilíndrica necesaria. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS La muestra de suelo (b) está colocada entre dos piedras porosas (a) para permitir el drenaje superior e inferior de la muestra. El drenaje se permite o no, según convenga al ensayo, mediante llaves de corte (1) y se controla su presión con un manómetro (2). El estado tensional inducido en la muestra se puede representar mediante la utilización del círculo de Mohr. Posteriormente se aplica lentamente el resto de la tensión vertical: σ1T - σ3 hasta llegar al valor máximo de la tensión vertical en el ensayo triaxial = σ1T RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS III/ Ensayo de compresión simple. Los resultado del ensayo anterior (UU) se pueden contrastar, incluso sustituir por otro ensayo más sencillo que es el de compresión simple de una muestra tallado de suelo. Las muestra se pueden obtener de dos formas: a/Muestra inalterada obtenida mecánicamente in situ. La muestra tiene forma cilíndrica y con un diámetros comprendido entre 33 mm. y 150 mm. b/ Se toma manualmente una muestra del terreno inalterada de forma cúbica, se parafina y se envía al laboratorio, donde se retalla de manera adecuada. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS Ensayo compresión simple en suelos con cohesión El ensayo de compresión simple en suelos es semejante al correspondiente para probetas de hormigón. La muestra rompe con una tensión: σ1 = qu Donde qu es la resistencia a compresión simple de la muestra obtenida en el ensayo. El circulo de Mhor obtenido es del tipo: RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS MÉTODOS EMPÍRICOS PARA DETERMINAR LA RESISTENCIA DEL TERRENO A medida que se va excavando, se comprueba la resistencia del terreno mediante los siguientes métodos que no se fundamentan en un estudio de laboratorio de suelos, sino más bien han ganado cierto grado de credibilidad al venir siendo utilizados durante un tiempo considerable, en el mismo que ha dado resultados técnicamente aceptables, algunos de estos métodos los describiremos a continuación: RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS DETERMINACION EMPIRICA DEL “qa” EN SITIO METODO DE LA BARRA: Esta forma empírica de determinar el “qa” del suelo en ningún momento reemplazará a un ensayo de penetrómetro ni mucho menos a un ensayo SPT; lo único que hace es coadyuvar a obtener información en sitio. De una manera empírica se sugiere optar por una revisión en campo aplicando el método de la barra; para lo cual se adjunta la fórmula de cálculo: RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS MÉTODO DEL BALDE: Si un cuerpo pesado cae en tierra con alguna violencia, la zona inmediata al choque percibirá una sacudida cuya será mayor cuanto menor sea la capacidad de resistencia del terreno a ensayar. Basándonos en este principio, se propone otro método de inspección el cual consiste en: colocar un balde lleno de agua en la zanja que está excavando, y con un pisón golpear bruscamente el terreno, alrededor del balde. Si el terreno es compacto y duro, el agua permanecerá inmóvil, si el terreno es poco consistente el agua se agitará por la vibración que le comunica el terreno RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS MÉTODO DE LA MESA Este método se utilizará cuando el terreno que es cuestión de análisis presenta a simple vista una buena calidad. Dicho procedimiento se describe a continuación: *Se cava un pozo de 1.80 m. Por 1.80 m y de profundidad igual a la cota de fundación. Se aplana el piso del pozo, sin En el fondo del mismo se cola una mesa robusta de 1.40 por 1 m. Y de 60 cm de altura, de cuatro patas de 71 por 71 mm por lado a fin de tener una superficie de contacto de 200 cm2. con el suelo. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS *La mesa se nivela prolijamente, teniendo a mano retazos de hierro de 71 x 71 mm x 1 mm de espesor que se colocan debajo de las patas para así conseguir la perfecta horizontalidad de la mesa. Al costado de la misma se clava una regla sobre al cual se marca con un lápiz la altura de la mesa. *Ya instalada la mesa, se empieza a cargarla, con todo cuidado, con bolsas de cemento o bolsas de arena, previamente pesadas, distribuidas uniformemente sobre toda la mesa. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS *Se carga con 200 Kg (4 sacos de cemento). Y se deja así durante media hora. Si no se nota ningún hundimiento se agregan otros 200 Kg. Y se vuelve a esperar media hora. No presentando la mesa ningún hundimiento, se vuelve a cargarla con otros 200 Y así sucesivamente hasta producir un hundimiento de 2 a 3 mm. (que se observa con la ayuda de una regla). *Se divide la carga total por la superficie de las patas, o sea 200 cm2. y este resultado se vuelve a dividir por 8 a 10 coeficiente de seguridad Si el terreno que ha de ocupar el edificio, es grande este ensayo se hará en 3 o 4 puntos diferentes. Para terrenos chicos sería conveniente hacer dos ensayos. RELACIÓN SUELO-CIMENTACIÓN Y LOS PROCEDIMIENTOS CONCLUSIONES: La inspección y análisis del terreno donde va a ser cimentada una edificación es crucial para que dicha edificación cumpla con las normativas técnicas, estructurales, y de seguridad que están en vigencia, es por esta razón que a pesar de disponer de métodos científicamente comprobados para el estudio de un suelo y extraer de dicho terreno sus propiedades físicas, químicas y mecánicas, siempre será necesario disponer de métodos rápidos y sencillos que se adapten a cualquier lugar y momento SISTEMAS CONSTRUCTIVOS TEMA: TRAZO DE LA CONSTRUCCIÓN FECHA DE SESIÓN: 09 FEBRERO DOCENTE: GUILLERMO DE LA ROSA GONZÁLEZ OBJETIVO: CONCEPTOS BÁSICOS PARA EL TRAZO DE LA CONSTRUCCIÓN TRAZO DE LA CONSTRUCCIÓN En la etapa del trazo es importante medir con precisión, porque se evitarán muchos problemas posteriores. Todas las casas deben tener una misma alineación y ninguna de ellas deben estar fuera del límite, en relación a otras casas de la misma calle. Hay que comprobar la alineación del terreno, tomando como referencia las casas vecinas, la banqueta, el alineamiento oficial, etc. TRAZO DE LA CONSTRUCCIÓN TRAZADO EN OBRA El trazado y replanteo es trasladar al terreno la planta de los planos del proyecto, es así lo primero que se debe trazar es todo lo relacionado a excavaciones, es decir con la planta de zapatas y cimentaciones y si el caso ameritará el plano de sótanos, luego del hormigonado de los cimientos se procede al trazado de las plantas en los muros. TRAZO DE LA CONSTRUCCIÓN En el plano de cimientos se señala los ejes de los muros y columnas, además de otras líneas auxiliares como ser limites de propiedad, los ejes de un sentido se señalan con letras desde la "A" a la "Z", y los ejes en sentido perpendicular con numeración 1,2,3,4,etc, cuando hay ejes próximos o de características similares como el caso de muros continuos se pueden usar las mismas letras o números pero caracterizándolos con una tilde ejemplo : A- A" TRAZO DE LA CONSTRUCCIÓN Además de marcar los límites o líneas del terreno donde se levantará la casa, se recomienda trazar los lugares donde se instalarán la toma de agua y el sitio de salida del drenaje. Las medidas siempre deben tomarse horizontalmente. Procura siempre verificar tus medidas formando un triángulo, ya que el triángulo es una figura indeformable TRAZO DE LA CONSTRUCCIÓN COMPONENTES PARA REALIZAR EL TRAZADO De manera general los elementos que se llevan a la obra antes de instalarse en ella, son los relativos al trazo, es así que resulta de mayor importancia no olvidar los siguientes elementos. – Cinta métrica de acero o tela (huincha), según la dimensión requerida no menor a 20 metros. – Cordel. – Estacas o piezas de madera de 5×5 de sección x 25 centímetros. De longitud mínima, terminando en cuña en uno de sus extremos para clavarse en el terreno y fijar puntos en el terreno. TRAZO DE LA CONSTRUCCIÓN – Tablas o listones para colocarlos de manera horizontal en las estacas. – Combos para clavar las estacas. – Martillo para clavar las maderas. – Clavos que sirven para fijar los puntos en la cabeza de las estacas. – Plomada para colocar los puntos o clavos en la vertical de un alineamiento. – Sierra para cortar las maderas. – Nivel de burbuja. – Escuadra metálica de mano. – Yeso o cal para realizar el trazado. – Pico, palas y carretillas. – Escobas. TRAZO DE LA CONSTRUCCIÓN Para trazar el terreno, necesitamos dos líneas que nos sirvan de referencia: una es la del costado de la casa vecina; y la otra es la que da hacia el frente de la calle. Este trazo se hace con una escuadra grande de albañil, generalmente de madera cuyos lados midan 30, 40 y 50 cm, para comprobar si el terreno tiene la alineación correcta. La escuadra se pone sobre la alineación de la calle, para saber cómo trazar la línea perpendicular; ésta es una línea paralela la costado de la casa vecina; en esta línea se pone un puente de madera y se ata un hilo que se extiende hasta el otro extremo del terreno, donde se amarra a otro puente. TRAZO DE LA CONSTRUCCIÓN TRAZO DE LA CIMENTACION. Puede efectuarse: a).- En terreno libre: b).- En terreno cerrado en edificación continúas: c).- En situaciones mixta, es decir, libre en algunos frentes y cerrado por edificaciones en otras. En el primer caso se usan la vallas seas aisladas o corridas, y en algunos casos estacas. Para marcar los ejes. Las vallas aisladas se ejecutan clavando dos estacas en cada extremo de la línea que constituye un eje a una distancia equivalente como mínimo a una vez y medio el ancho del cimiento; por su extremo superior se unen con una traviesa o tabla horizontal a unos 40 cm. Del suelo TRAZO DE LA CONSTRUCCIÓN Sobre la traviesa se marca el eje del cimiento o zapata con una muesca o un clavo, pintado además la letra o número que le corresponde según el plano de cimentación o plano de ejes como se dice. Es preferible usar la muesca, pues el espesor de los clavos y la vuelta que el cordel les origina un desplazamiento en el eje que hace perder la exactitud. Partiendo del eje hacia uno y otro lado, se mide la mitad del ancho del cimiento. Señalando sobre la valla con otros clavos los costados del cimiento; luego se tengan cordeles de un lado a otro se marcan en terreno con yeso o cal las zanjas de cimentación, para que quitando los cordeles pueda dar la orden de excavación. Cuando hay que marcar, muchos ejes es mejor construir varias corridas es decir una especie de cerco de madera, aunque resulta costoso por la cantidad de madera a usarse. TRAZO DE LA CONSTRUCCIÓN TRAZADO DE PERPENDICULARES LEVANTAR UNA PERPENDICULAR A UNA RECTA "XX" EN UN PUNTO DADO DE ELLA. Con una cinta de medir se marcan sobre "XX" los puntos a y b equidistantes del punto O, clavando ahí estacas y en el centro de ellas se clavan clavos. En estos clavos se enganchan un alambre fino, bien estirado y con radio mayor que la distancia AO o OB se marcan sobre el terreno dos segmentos de circunferencia "A" y "B" cuya intersección dará el punto P que unido con O formara la perpendicular buscada. TRAZO DE LA CONSTRUCCIÓN LEVANTAR UNA PERPENDICULAR A UNA RECTA "XX" EN UN PUNTO CUALQUIERA "O" DE ELLA. Se clava a 3 m de O la estaca A, en las estacas A y O se clavan clavos. Se engancha la cinta de medir en A y se marca sobre el terreno el segmento de circunferencia "a" con el radio de 5m. luego se engancha la cinta en O y con radio de 4m. se enmarca en segmento "c" la intersección de ambos segmentos fija el punto P, que unido con O, dará la perpendicular que se busca. TRAZO DE LA CONSTRUCCIÓN Para el trazado de zapatas se marca en el terreno los dos ejes perpendiculares entre sí que definen su posición y luego se miden a cada lado la mitad del ancho y largo, marcando con yeso o cal el contorno de la zapata para ordenar la excavación. Una regla general es cotejar los planos de cimentación con los planos de arquitectura que corresponde a la planta que va sobre el terreno porque hay casos frecuentes de que no se corresponde entre sí, sea por error del proyectista o dibujante con en todo caso es bueno tener presente "El Plano De Arquitectura Es El Que Manda“. TRAZO DE LA CONSTRUCCIÓN Por ultimo no debe recurrirse a medidas midiendo a escala sobre ello, que es un defecto común en obras, cuando hay edificaciones antiguas se marcan en muros existentes los ejes mediante líneas verticales: luego se traza una línea horizontal que indique un nivel determinado, así se forma un punto de encuentro de las dos líneas que sirven de centro para trazar un circulo dividido en cuatro partes que se pintan iguales dos a dos en sentido opuesto, notándose claramente la línea vertical del eje y línea horizontal del nivel . TRAZO DE LA CONSTRUCCIÓN NIVELACION Al mismo tiempo que el trazo, se lleva a cabo la colocación de los puntos de nivelación, es decir la fijación de los niveles o cotas de los pisos terminado de todas las superficies que tengan relación con la planta baja de los edificios. Para ello se asigna como nivel 0.00 generalmente a la vereda más próxima del edificio a partir del nivel +-0.00 los niveles más altos se designan con el signo + por ejemplo +0.50m. los nivel mas bajos con el signo – por ejemplo -1.20m; así, en viviendas y por lo menos el piso terminado del primer piso va a 0.15m sobre la vereda , es decir, que tiene un nivel +0.15m. y si el garaje esta 0.40 mas bajo que la vereda, su nivel es -0.40m. TRAZO DE LA CONSTRUCCIÓN Una vez determinada la cota del piso terminado del primer piso, la relación al nivel +- 0.00 es necesario marcar en diversos lugares de la obra, pues se acostumbra tomar todas las mediadas verticales a partir del piso terminado del primer piso tomado como referencia, pero generalmente es difícil marcar el nivel del primer piso de la primera planta porque lo impiden los montículos de tierra de la excavación u otros obstáculos; por esta razón se marca mas bien la altura de 1.00m sobre el piso terminado del primer piso en todo el contorno de la obra y finalmente sirve de referencia a toda la nivelación. TRAZO DE LA CONSTRUCCIÓN Cuando el trazo sea efectuado con vallas aisladas o corridas, para marcar la línea horizontal del nivel 1.00 sobre el piso terminado del primer piso, se clava a las vallas reglas de suficiente altura, donde se marca con claridad dicho nivel; luego se pasa la marca a los muros y columnas cuando hayan sido levantadas y de estos se siguen marcando en los pisos superiores. Cuando los ejes están pintados en edificaciones contiguas, se marcan nivel 1.00 y luego se dibuja un círculo que se divide en cuatro sectores pintándose dos sectores opuestos, uno arriba y otro abajo se nota la línea vertical que corresponde al eje y la línea horizontal que corresponde al nivel 1.00m sobre el primer piso terminado
