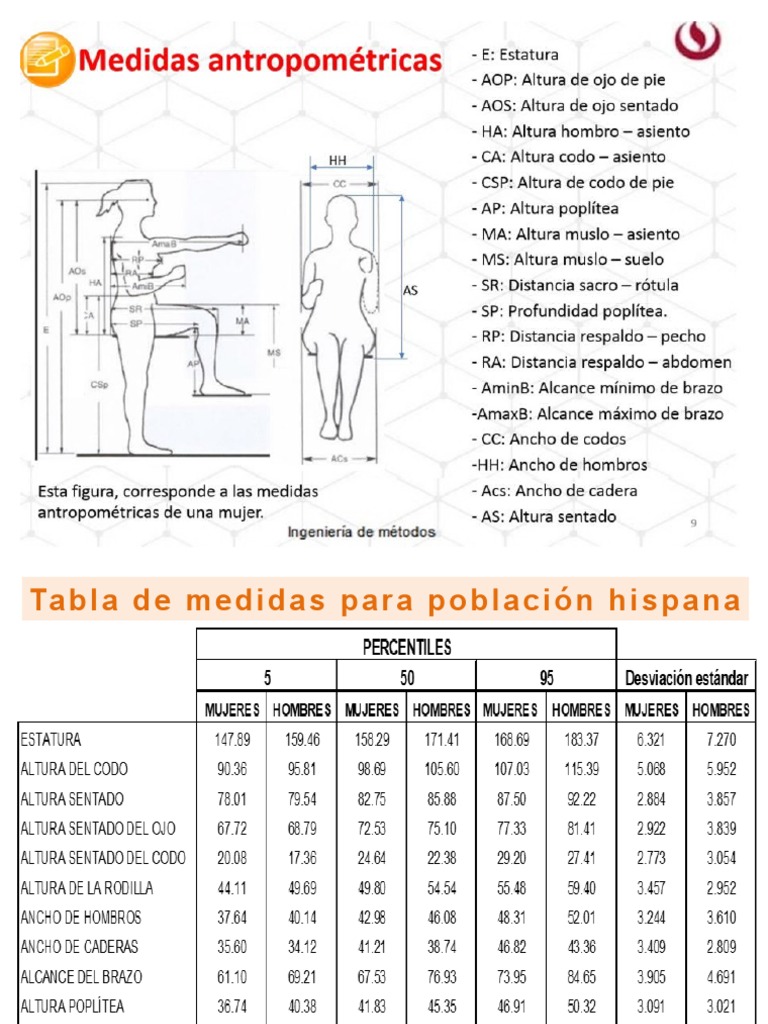

Ta b l a d e m e d i d a s p a r a p o b l a c i ó n h i s p a n a

ANTROPOMETRIA: Ejercicio 1
Una estación de control de calidad donde se inspeccionan prendas, tiene el problema
de que la mesa causa una compresión en los antebrazos de las dos operarias (una del
primer turno y la otra del segundo turno) cuyas estaturas son 152 cm y 165 cm
respectivamente.

Usted como jefe de planta ha decidido para solucionar el problema cambiar la silla por
un banco más alto con respaldar para que sea usado por ambas operarias, cuya altura
de asiento estará determinado por la operaria más alta, quien tendrá los pies posados
en el piso (Nota: ambas operarias pertenecen a la población industrial hispana). Diga:

a) ¿Cuál será la altura de ese asiento?

b) ¿A qué altura deberá colocarse un descansapies (ajustable) que sirva para la
operaria más pequeña

c) ¿Qué porcentaje de la población femenina se sentirá cómoda entre el asiento a altura

máxima y los que necesiten descansapies (con altura máxima de descansapies a la
altura necesitada por la operaria más pequeña?
 SOLUCION: Ejercicio 1
Operarias Estatura (cm)

1er turno 152

2do turno 165

Estatura Máxima: 165

Estatura Mínima: 152

1ra Variable E Estatura

Encontramos "Zmax" de la Estatura

uE= 158.29 cm
σE= 6.321 cm
Z max = 1.061541
%Til MAX = 0.8557783

Encontramos "Zmin" de la Estatura

Z min = -0.995096
%til Min = 0.1598517

2da Variable H Altura poplítea

Encontramos Altura Poplítea = H

uH= 41.83 cm
σ H= 3.091 cm

Altura Poplítea Operaria más alta = H max = 45.11 cm

Altura Poplítea Operaria más baja = H min = 38.75 cm

Altura descansapies para Operaria pequeña = 6.36 cm

% comodidad = 69.59 %
 ANTROPOMETRIA: Ejercicio 2
La estación de inspección visual de una cervecería local consiste de una pantalla a
través de la cual pasan las botellas sobre la faja transportadora. Las botellas de
cerveza tienen una altura de 30 cm y el nivel de cerveza deberá estar a 4/5 de esa
altura.

La altura a la cual corre la faja transportadora es 160 cm. En dicha estación

actualmente trabajan dos operarios de 169.956 cm y 166.321 cm de estatura. El jefe de
planta luego de las charlas de ergonomía ha decidido reemplazar el peldaño graduable
que usan por un banco ergonómico (con respaldar) graduable. Determine:

a) La altura del asiento (desde el suelo) a la que se graduará para cada uno de los
operarios

b) El percentil de la población masculina hispana que se sentirá cómoda.

 SOLUCION: Ejercicio 2
Altura de la Faja transportadora 160 cm

Altura de la Botella 30 cm
altura del nivel de cerveza en la botella (4/5) 24 cm
Altura total sentado del ojo (Alt faja + alt nivel cerveza) 184.00 cm

Operarios Estatura (CM )

1 166.321 Mínimo
2 169.956 Máximo

Altura de la Faja transportadora 160 cm

Altura de la Botella 30 cm
Altura del nivel de cerveza en la botella (4/5) 24 cm
Altura total sentado del ojo (Alt faja + alt nivel cervez a) 184.00 cm

1ra Variable E Estatura

Encontramos "Zmax" de la Estatura

uE = 171.41 cm
σ E = 7.27 cm
Z max = -0.2000
%Til MAX = 0.42074 De la Tabla

Z min = -0.7000
%til Min = 0.24196 De la Tabla

2da Variable ASO Altura sentado del ojo: Varones

Encontramos Altura sentado del ojo = ASO

u ASO = 75.1 cm
σ ASO = 3.839 cm
Altura Sentado del Ojo = ASO max = 74.33 cm

Altura del Asiento para el operario más alto = 109.67 cm

Altura Sentado del Ojo = ASO min = 72.41 cm

Altura del Asiento para el operario más bajo = 111.59 cm

% Comodidad = 17.878 %
 ANTROPOMETRIA: Ejercicio 3
Se desea diseñar una cabina para grúas que será usada por ambos sexos.
A continuación se muestra un bosquejo donde se indican las medias
principales:

Donde:

A: Altura del asiento

B: Distancia entre espaldar y panel de
control.
C: Altura de la palanca.
D: Altura del panel de control.

Se desea que para las dimensiones A, C y D sea para un 95% de los

usuarios, mientras que la dimensión “B” para un 90.147%.
 ANTROPOMETRIA: Ejercicio 3
Se pide llenar el siguiente cuadro, donde debe de indicar:
- Medidas antropométricas usadas para cada dimensión (En algunos
casos podrá ser la suma de dos medidas antropométricas)
- Tipo de diseño antropométrico.
- La dimensiones mínimas y máximas.
- NOTA: En caso de ser un diseño para los extremos, solo llenar la
columna de “Distancia máxima”.

Medida
Dimensión antropométrica Tipo %til Min (cm) Max (cm)

Altura del asiento 95,00%

Altura de la palanca 95,00%

Altura del panel de control 95,00%

Distancia entre respaldar y

panel de control 90,147%
 SOLUCION: Ejercicio 3
Femenino Masculino
Dimensión Medida antropométrica Tipo Sexo %til
Min (cm) Max (cm)
Altura del asiento Altura poplítea Graduable 95% 46.91 50.32

Altura de la palanca Altura del muslo + Altura poplítea Extremo Masculino 95% - 67.50

Altura del monitor Altura de ojo sentado + Altura poplítea Extremo Masculino 95% - 131.73

Distancia entre respaldar y panel de control Alcance del brazo Graduable 90.147% 72.57 82.98

Alcance del Brazo (AB)

Máximo (Hombre)
Encontramos "Xmax" para 90.147 avo percentil
u AB = 76.93 cm
σ AB = 4.691 cm
Z= 1.29 De la Tabla para 90.147 avo percentil
X max = 82.98 cm

Mínimo (Mujer)
Encontramos "Xmin" para 90.147 avo percentil
u AB = 67.53 cm
σ AB = 3.905 cm
Z= 1.29 De la Tabla para 90.147 avo percentil
X min = 72.57 cm
 ANTROPOMETRIA: Ejercicio 4
Se desea diseñar un nuevo sillón para el consultorio de atención en el Unidad de
Ginecología de una clínica limeña.
En dicho consultorio, a la fecha laboran tres médicos mujeres: Carla, Mirta y
Verónica, cuyas estaturas son de 1.52 m, 1.62 m y 1.68 m respectivamente. La
altura del sillón será ajustable.
Asimismo, el sillón contará con dos brazos de 7.50 cm de ancho cada uno y el
diseño debe efectuarse, de modo que permita que las tres profesionales quepan
con comodidad en dichos sillones.
Determinar:
a. Altura mínima del asiento del sillón.
b. Altura máxima actual del asiento del sillón.
c. Anchos actuales del interior y exterior del sillón.
d. ¿Qué porcentaje de la población femenina se sentirá cómoda con la altura
ajustable actual del asiento del sillón?
e. Se ha contratado a Pamela, nueva ginecóloga que empezará a trabajar el
próximo mes, tiene una mayor estatura que Verónica, de modo que el nuevo
porcentaje de comodidad requerido, será 6% superior al actual. ¿Cuál es la
estatura de Pamela?
 SOLUCION: Ejercicio 4
1º Altura Mínima del Sillón
1ra Variable: Estatura de la Mujer Hispana (EMH)

Estatura Min = 152.00 cm

u EMH = 158.29 cm
σ EMH = 6.321 cm
Z min = -1.00 Calculado
%T il M in = 15.866 de la tabla
2da Variable: Altura Poplítea de la Mujer Hispana (APMH)

Altura poplítea máxima

u APMH = 41.83 cm
σ APMH = 3.091 cm
Altura M ínima del Sillón = 38.75 cm

2º Altura Máxima del Sillón

1ra Variable: Estatura de la Mujer Hispana (EMH)

Estatura Max = 168.00 cm

u EMH = 158.29 cm
σ EMH = 6.321 cm
Z max = 1.54 Calculado
%T il M ax = 93.822 de la tabla
2da Variable: Altura Poplítea de la Mujer Hispana (APMH)

Altura poplítea máxima

u APMH = 41.83 cm
σ APMH = 3.091 cm
Altura M áxima del Sillón = 46.58 cm
3º Anchos Interior y Exterior del Sillón
Variable: Ancho de caderas de la Mujer Hispana (ACMH)

% Til max = 93.822

Z max = 1.54

Ancho de caderas máximo

u ACMH = 41.21 cm
σ ACMH = 3.409 cm
Ancho interior del Sillón = 46.45 cm

Ancho Exterior del Sillón

Ancho interior + ancho de los braz os

Ancho interior del Sillón = 46.45 cm

Ancho de cada brazo = 7.50 cm
Ancho de los dos brazos = 15.00 cm
Ancho exterior del Sillón = 61.45 cm

4º Porcentaje de Comodidad
% Til max = 93.822 %
% Til Min = 15.866 %

Porcentaje de comodidad = 77.96 %

5º Estatura de Pamela
Incremento del % de comodidad 6%
Nuevo % de Comodidad 82.633 %
Nuevo % comodidad =Nuevo % Til max - % Til min
Nuevo % Til max = Nuevo % comodidad + % Til min
Nuevo % Til max = 98.499

Nuevo Z max = 2.17 de la tabla

Nueva Estatura máxima
u EMH = 158.29 cm
σ EMH = 6.321 cm
Estatura de Pamela = 172.01 cm
 ANTROPOMETRIA: Ejercicio 5
Se desea diseñar una nueva cama clínica para un centro policlínico. Se debe
tener en cuenta que cuando el paciente se encuentra sobre la cama en posición
horizontal el médico estará de pie examinándolo, por ello la altura de la cama
deberá permitirle al doctor realizar sus funciones con comodidad.

Con lo expresado, se construirá la cama clínica considerando la posibilidad de

ajustar su altura, buscando que los ajustes máximo y mínimo correspondan a los
percentiles 95% y 5% respectivamente de los médicos de sexo masculino.

Aplicando los conceptos básicos relativos a la antropometría se le pide

responder:
a. ¿Cuáles son los tipos de diseño antropométrico que se deben aplicar para
dimensionar la longitud y la altura de la cama clínica?
b. ¿Cuáles son las medidas antropométricas más relevantes (considerando el
sexo) para dimensionar la longitud y la altura de la cama clínica?
c. Encuentre los valores de ajuste máximo y mínimo de la cama. Considere una
altura del trabajo de 20 cm y que el médico debe trabajar con el codo 5 cm
por encima de la altura de trabajo.
 SOLUCION: Ejercicio 5
a T ipos de diseño antropométrico
Longitud de la cama: Diseño para los extremos
Altura de la cama: Diseño ajustable

b M edidas antropométricas
Longitud de la cama: Estatura del hombre hispano
Altura de la cama: Altura del codo del hombre hispano

c Alturas máxima y mínima de la cama

Altura del codo del Hombre Hispano (ACHH)

% Til Max = 95%

Z max = 1.645 De la tabla
u ACHH = 105.6 cm
σ ACHH = 5.952 cm
ACHH Max = 115.391 cm

Altura de trabajo: 20 cm
Distancia del codo del trabajo: 5 cm

Altura M áxima de la cama: 90.391 cm

Altura del codo del Hombre Hispano (ACHH)

% Til Max = 5%
Z min = -1.640 De la tabla
u ACHH = 105.6 cm
σ ACHH = 5.952 cm
ACHH Max = 95.839 cm

Altura de trabajo: 20 cm
Distancia del codo del trabajo: 5 cm

Altura M íniima de la cama: 70.839 cm
