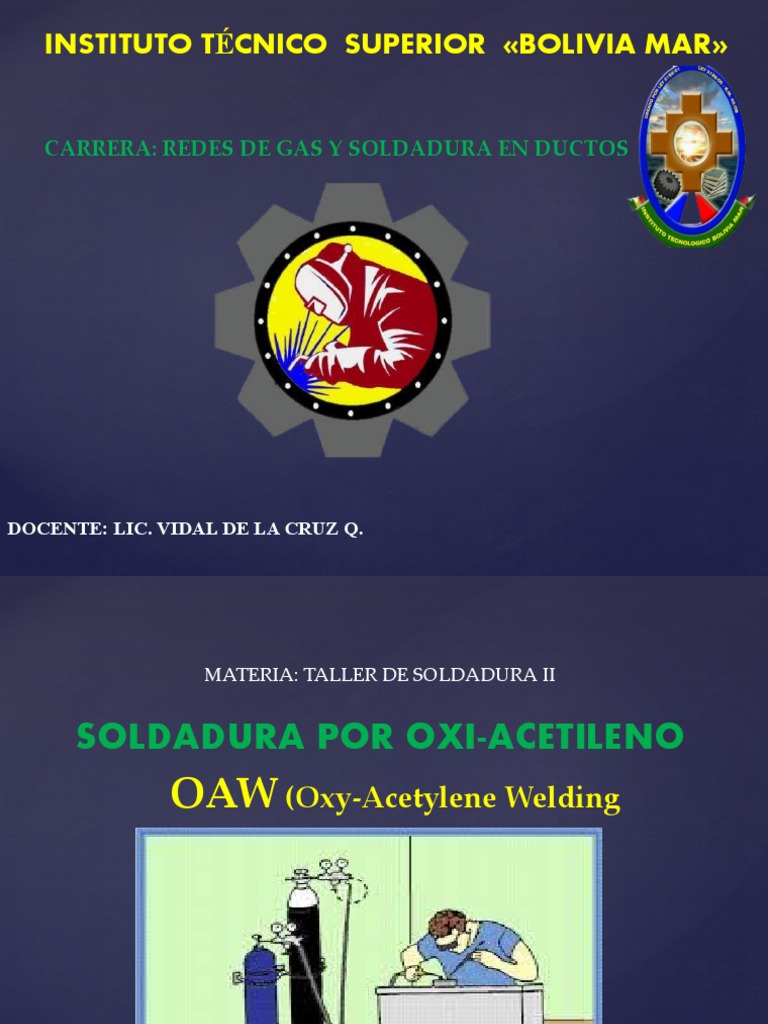

INSTITUTO TÉCNICO SUPERIOR «BOLIVIA MAR»

CARRERA: REDES DE GAS Y SOLDADURA EN DUCTOS

DOCENTE: LIC. VIDAL DE LA CRUZ Q.

 MATERIA: TALLER DE SOLDADURA II

SOLDADURA POR OXI-ACETILENO

OAW (Oxy-Acetylene Welding
INTRODUCCIÓN
SOPLETE PARA SOLDAR
CUIDADO CON LOS SOPLETES
 LA LLAMA OXIACETILENICA

Es la fuente de calor para la soldadura por

fusión con gas . La llama es el resultado de la
combustión de oxigeno y acetileno en un
soplete . Se emplea para realizar soldaduras
duras y blandas , variando la proporción de
los gases en la mezcla.
PARTES
 TIPOS DE LLAMAS

Para facilitar el trabajo del soldador, se establecieron

tres tipos de llamas:

• LLAMA CARBURANTE

• LLAMA OXIDANTE

• LLAMA NEUTRA
 LLAMA OXIDANTE
El cono interior se acorta agudizándose, se reduce su luminosidad y
produce ruido agudo. Se obtiene al aumentar en exceso el oxigeno

se usa esta llama para Latón , con grandes porcentajes de Zinc y

aleaciones de bronce.
LLAMA CARBURANTE
Se caracteriza por la abundancia de acetileno. El cono interior es
largo y brillante, el secundario es luminoso

se usa para efectuar soldaduras en los siguientes metales;

Aceros al carbono, aceros fundidos y sus aleaciones, aluminio
fundido y aceros especiales.
 LLAMA NEUTRA
Cuando la proporción de la salida de los gases están más o menos
iguales. Es decir uno a uno. Es la llama más utilizada para la
soldadura de los aceros.

Se usa para soldar Hierro fundido, acero maleable, acero suave,

bronce, acero inoxidable, acero al cromo con 12%.
Defectos o irregularidades de la llama
 RETROCESO DE LA LLAMA
CAUSAS Y CONTROL

1. Al calentamiento exagerado del soplete. En este

caso se debe cerrar rápidamente las válvulas del
soplete e introducir la boquilla en el agua, con la
válvula de oxígeno abierta.
2. A la mala regulación de las presiones de gas en los
sopletes, esto se corrige regulando correctamente el
caudal de los gases.
3. A la obstrucción de la boquilla por la presencia de
partículas metálicas. En este caso se recomienda
limpiar la boquilla con el limpiador de boquilla,
manteniendo abierta la válvula del oxigeno.

4. El retroceso de llama puede conducir a una

explosión de las botellas.
EQUIPO DE SOLDADURA OXIACETILENO
 EQUIPO DE SOLDADURA OXIACETILENICA

EL EQUIPO ESTA COMPUESTO POR:

 BOTELLONES
BOTELLON PARA OXIGENO
BOTELLON PARA ACETILENO
 GENERADORES DE ACETILENO
Muchos soldadores que emplean grandes cantidades de gas fabrican ellos
mismos su propio acetileno
CARBURO DE CALCIO
REGULADORES
CUIDADOS EN EL MANEJO DE LOS REGULADORES
MONTAJE Y DESMONTAJE
DEL EQUIPO
 MONTAJE DEL EQUIPO

• Se retira la tapa protectora

• Descarga para limpiar el asiento

• Conectar los manómetros

• Ajustar con llave la tuerca

• Conectar las mangueras a los manómetros
• Control de la impermeabilidad de la unión
 DESMOTAJE DEL EQUIPO
Se realiza principalmente cada vez que se cambian las
botellas.
Pasos:

 Cerrar las válvulas de acetileno y oxígeno en el soplete

 Cerrar las válvulas del acetileno y oxígeno en las botellas

 Desconectar los manómetros en las botellas

 Guardar las boquillas, manómetros en su estuche, o lugares seguros

 Instalar las tapas protectoras de las válvulas en las botellas.

REGULACIÓN DE LLAMAS
 ENCENDIDO Y REGULACION DE LA LLAMA
• Abrir la válvulas de los cilindros, despacio

• Dar la vuelta (ajustar) el tornillo de

graduación hasta que alcance la presión que
sea necesaria.
• Encienda el soplete
• Oxígeno : 2.5 Bar
• Acetileno: 0.5 Bar
• Abrir primero un poco la válvula de oxígeno y
después mucho más el acetileno.
• Se acerca el encendedor a la boquilla,
manteniendo a unos 2 ó 3 cm.

• Acto seguido se regula

APAGADO DE LA LLAMA

• Se cierra la válvula de acetileno y luego se

cierra la válvula de oxigeno

• Se cierra las válvulas de las botellas.

• Se abren las válvulas de oxígeno y acetileno

en el soplete para purgar los gases.
• Se afloja los tornillos de graduación de los
manómetros cuando hayan marcado cero.
 BOQUILLAS

Son piezas desmontables y de diferentes tamaños,

ya que al soldar diferentes espesores de material es
necesario un
suministro de calor correspondiente de la llama
oxiacetilénica.
Se suelen hacer de aleaciones de cobre y las medidas
se determinan por el diámetro del agujero de orificio
en su extremo

Las boquillas de uso standard son las siguientes:

No. 1 Para planchas con un espesor de 0.5 - 1mm

No. 2 Para planchas con un espesor de 1- 2 mm
No. 3 Para planchas con un espesor de 2- 4 mm
No. 4 Para planchas con un espesor de 4- 6 mm
No. 5 Para planchas con un espesor de 6- 9 mm
FUNDENTE PARA SOLDAR
ACCESORIOS
ENCENDEDORES DE SOPLETES
MANTENIMIENTO Y SERVICIO
LARGO DESDE LA PIEZA A LA PUNTA DEL CONO
 ÁREA DE TRABAJO EN
SOLDADURA OXI-ACETILENO
 LUGAR DE TRABAJO

El lugar de trabajo o puesto para soldar con

oxiacetilénica debe poseer las características
siguientes:

• Equipo de soldadura
• Mesa de trabajo metálica con sección de
ladrillos refractarios
• Banco o butaco de altura variable
• Dispositivo para colocar las varillas de
aporte
• Tenazas o alicates
• Soporte para el
soplete
• Extinguidor de incendios

• Recipiente con agua

EQUIPO DE PROTECCIÓN PERSONAL

Pantalla
protectora

overol

Coleto o
Guantes delantal
de cuero

Calzados con
punta de acero
 NORMAS DE SEGURIDAD EN EL LUGAR DE TRABAJO

Observar que el lugar de trabajo este limpio de

polvo y residuos
Retirar del lugar todo material combustible

Observar que el material caliente o la llama no

encienda algún elemento cercano

Muy buena ventilación

Prepara bien el área de trabajo

NORMAS DE SEGURIDAD CON LOS CILINDROS DE GAS
• Los cilindros deben estar a una distancia
entre 5 y 10 m de la zona de trabajo.
GRACIAS POR SU
ATENCIÓN
