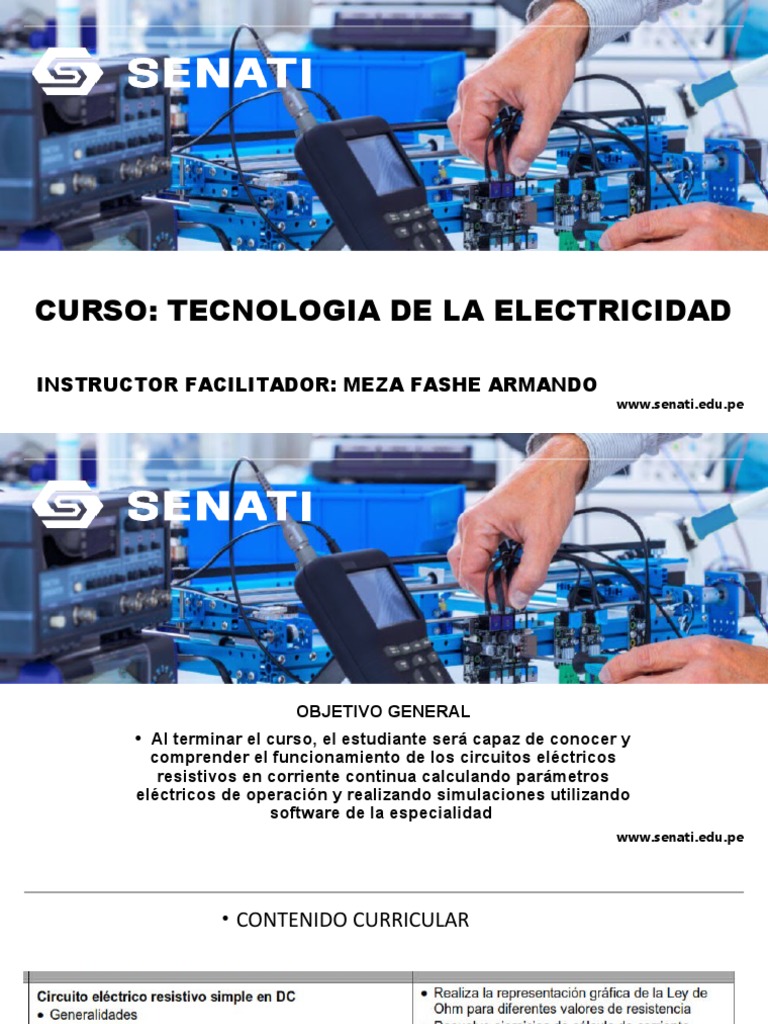

CURSO: TECNOLOGIA DE LA ELECTRICIDAD

INSTRUCTOR FACILITADOR: MEZA FASHE ARMANDO

www.senati.edu.pe
 OBJETIVO GENERAL
• Al terminar el curso, el estudiante será capaz de conocer y
comprender el funcionamiento de los circuitos eléctricos
resistivos en corriente continua calculando parámetros
eléctricos de operación y realizando simulaciones utilizando
software de la especialidad
www.senati.edu.pe
 • CONTENIDO CURRICULAR

www.senati.edu.pe
 CIRCUITO ELÉCTRICO SIMPLE DC
GENERALIDADES:
Es el conjunto de dispositivos por los
cuales circula una corriente de manera
permanente para producir un efecto físico,
transformado en calor, luz o movimiento.

www.senati.edu.pe
 ESTRUCTURA DEL

Resistencia
Electrica

F.E.M.= Fuerza Electromotriz

www.senati.edu.pe
 Constitución de un circuito eléctrico
Se constituye un circuito eléctrico con la unión
mediante conductores de elementos
productores de energía eléctrica (activos) y
elementos consumidores o de almacenamiento
(pasivos). Debiéndose cumplir la siguiente
condición, que en la mencionada unión se haya
establecido al menos una trayectoria cerrada,
por la que pueda fluir continuamente una
corriente eléctrica
www.senati.edu.pe
 Constitución de un circuito eléctrico

Elementos activos
Son elementos capaces de
suministrar energía, llamados
fuentes de energía eléctrica,
por tanto son la causa que
provoca la circulación de la
corriente por los circuitos

www.senati.edu.pe
 Constitución de un circuito eléctrico

Elementos pasivos
Son aquellos que consumen o almacenan la energía eléctrica,
como las resistencias (que consumen la energía disipándola en
forma de calor), inductancias (que la almacenan en un campo
magnético) y capacidades (que la almacenan en un campo
eléctrico).

www.senati.edu.pe
 ELEMENTOS DE UN CIRCUITO ELECTRICO

GRUPO DE FINALIDAD OPERADORES

ELEMENTOS ASOCIADOS
Generadores o Suministrar la energía eléctrica
acumuladores generada (dinamo) o acumulada
(pila) al circuito
Conductores Materiales que permiten la
circulación de la corriente
Elementos imprescindibles

eléctrica y sirve de unión entre

los distintos operadores
eléctricos.(cables de cobre o
aluminio)
Receptores Son los operadores que
transforman la energía eléctrica
en otros tipos de energía útil:
energía mecánica(motor),
luminosa(bombilla),acústica
www.senati.edu.pe
(timbre),calor (resistencias).
 FUENTE DE TENSIÓN DC
Definición:
Es aquella en donde los electrones circulan en la
misma cantidad y sentido. Su polaridad es
invariable y hace que fluya una corriente de
amplitud relativamente constante a través de una
carga.

www.senati.edu.pe
 Tipos:
Fuente de tensión químicos:

Aparatos que transforma la energía química en

eléctrica.

www.senati.edu.pe
 Fuente de tensión electromecánicos

Los generadores de corriente continua son máquinas

eléctricas rotatorias que convierte energía mecánica en
energía eléctrica, su funcionamiento se basa al
principio de la bobina giratoria dentro de un campo
magnético.

www.senati.edu.pe
 Fuente de tensión rectificada:

Son un conjunto de elementos empleados para la

rectificación de la C.A (Onda senoidal) a C.C ,
mediante la electrónica (Diodos semiconductores).

www.senati.edu.pe
 Designación:
V V
- + - +

V
+
-
V

Niveles normalizados de tensión:

Baterías: 1.5V, 3V, 4.5V, 6V, 7.5V, 9V, 12 V, 24 V, 48 V.
www.senati.edu.pe
 Consumidor DC.
Definición:
Son los equipos eléctricos o electrónicos que se
encargan de recepcionar la C.C del circuito para
transformar en otro tipo de energía (mecánica,
calorífica, luminosa, etc.)

www.senati.edu.pe
 Tipos:
a) Consumidor simple:
Compuesto por un solo consumidor.

b) Consumidor compuesto (complejo)

Compuesto por dispositivos electrónicos.

www.senati.edu.pe
 Placa de Datos:
Viene a ser las características descritas de
cada uno de los parámetros eléctricos.
Ejemplo:
Placa de datos de un cargador de un teléfono portátil:

Imput AC 100 V – 240 V

200 mA 47 – 63 Hz.

www.senati.edu.pe
Output DC 4.7 Max. 550 mA
 LEY DE OHM EN DC
La Ley de Ohm establece que "La intensidad de la corriente eléctrica
que circula por un conductor eléctrico es directamente proporcional a
la diferencia de potencial aplicada e inversamente proporcional a la
resistencia del mismo", se puede expresar matemáticamente en la
siguiente ecuación:
V
I=
R
Donde:
V = Diferencia de potencial en voltios (V)
I = Intensidad en amperios (A)
www.senati.edu.pe R = Resistencia en ohmios (Ω).
 POTENCIA ELÉCTRICA EN DC
Es el trabajo, o transferencia de energía, realizado por unidad de
tiempo.
E
P= P = V.I
t 2
V 2
P = V.I = I . R =
R
Donde:
P = Potencia eléctrica Watts (W)
V = Diferencia de potencial en voltios (V)
I = Intensidad en amperios (A)
R = Resistencia en ohmios (Ω).

Energía Eléctrica: Donde:

E = Energía eléctrica Watts-horas (kW-h)
www.senati.edu.pe
E = P.t P = Potencia eléctrica Watts (kW)
t = Tiempo horas (h)
www.senati.edu.pe
www.senati.edu.pe
 CALCULO DE PARÁMETROS DEL
CONSUMIDOR
Viene a ser el cálculo de su voltaje,
resistencia, corriente, potencia y energía
que consume, utilizando las leyes de la
electricidad.
Ley de Ohm:

www.senati.edu.pe
www.senati.edu.pe
www.senati.edu.pe
www.senati.edu.pe
www.senati.edu.pe
www.senati.edu.pe
 Cálculo de parámetros de un circuito simple DC
1) En la figura mostrada se pide hallar en cada
caso. La intensidad de corriente; las resistencia de
las bombillas eléctricas es 3
12 V 18 V

2) Una hornilla eléctrica se conecta a una batería R

+
V I

de 220V y circula por su resistencia una corriente -

de 2A. Calcular la resistencia de la hornilla

3) Cuando una plancha se conecta a la diferencia

de potencial de 220 V. Circula por su resistencia +
I
una corriente de 8 A. Calcular la energía que R - 220 V

consume en ½ hora.
www.senati.edu.pe
 4) Calcular el costo de funcionamiento de una refrigeradora, que
durante 24 horas está conectado a una línea de 220 V y absorbe una
corriente de 2,5 A. El precio del kW-h es de S/.0.45 nuevos soles.
 A) S/.6 B) S/.5 C) S/.7 D) S/.8 E) S/.9

www.senati.edu.pe
 01. En la figura mostrada se pide hallar en cada caso. La intensidad de corriente; las
resistencia de las bombillas eléctricas es 3

a) b)

12 18
V
I = .......................... II =V...........................

02. Una hornilla eléctrica se conecta a una batería de 220V y circula por su resistencia una
corriente de 2A. Calcular la resistencia de la hornilla.

A) 100
B) 120 +V I R
C) 130 -
D) 110
E) 11

www.senati.edu.pe
 01. Calcular la intensidad de corriente que circula por una resistencia de 400.
R
A) 0,15 A
B) 0,015 A
C) 1,5 A I
- +
D) 15 A V=6
E) 150 A 6V

02. Qué diferencia de potencia en voltios se necesita aplicar en los extremos de una
resistencia de 15, para que circule una corriente de 300 A.

A) 4,5 V
R
B) 45 V
C) 450 V + I-
D) 4500 V
V
E) 45 000 V

www.senati.edu.pe
01. Cuando una plancha se conecta a la diferencia de potencial de 220 V. Circula por su
resistencia una corriente de 8 A. Calcular la resistencia de la plancha.

A) 2,75 
+
B) 27,5 
R - 220
C) 275  I
V
D) 0,275 
E) 2750 

02. Por una resistencia de 800  circula una corriente de 0,2 A. Entonces, la intensidad de
corriente que circula por el conductor está conectado a una diferencia de potencial de

A) 1,6 V
B) 16 V +
V - R = 800
C) 160 V I 
D) 1600 V
E) 0,16 V
