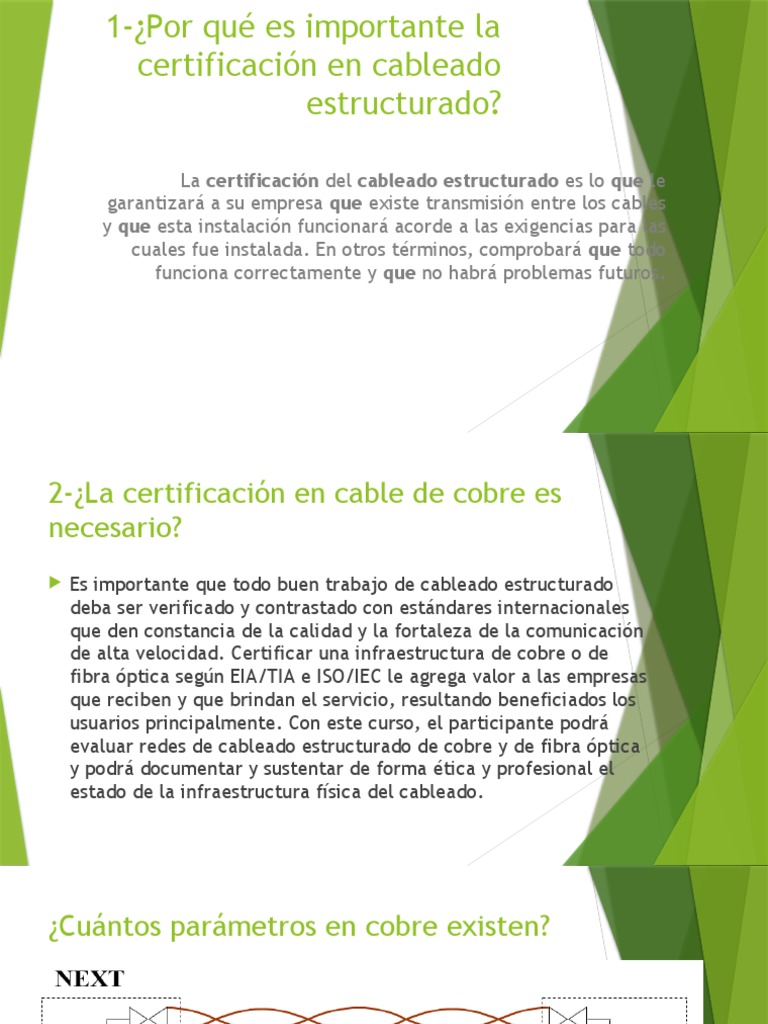

certificación en cableado
estructurado?
Reemplazando
OLB= 3.75dB/km x 0.15km + 4x 0.75dB +1x0.3dB = 3.86dB a 850nm
Según las normas TIA
Solución del ejercicio 2:
A( enlace) = A(cable) + A(conector)+ A(empalme)
DATOS:
Atenuación del cable = 0.35dB/km
Longitud del cable= 0.005 km +0.170km +8km+ 0.025km =8.2km.
Atenuación por conector = 0.5dB
Numero por conectores = 8
Perdida por empalme =0.3dB
Numero de Empalmes= 3
A(cable)= Atenuación del cable x longitud= 0.35dB/km x 8.2km= 2.87dB
A(conector)= perdida de conector x # de conectores= 0.5dBx 8 = Db
A(empalme)= perdida por empalme x # empalmes= 0.3dBx 3 = 0.9dB
Perdida por splitter =1x4 = 7.5dB
Potencia inicial=28dBm
A(enlace)= 2.87dB +4dB + 0.9dB = 7.77dB
Pot. Inicial – A(enlace)- perdida de splitter = Pot final 28dB- 7.77dB- 7.5dB=12.73dB
