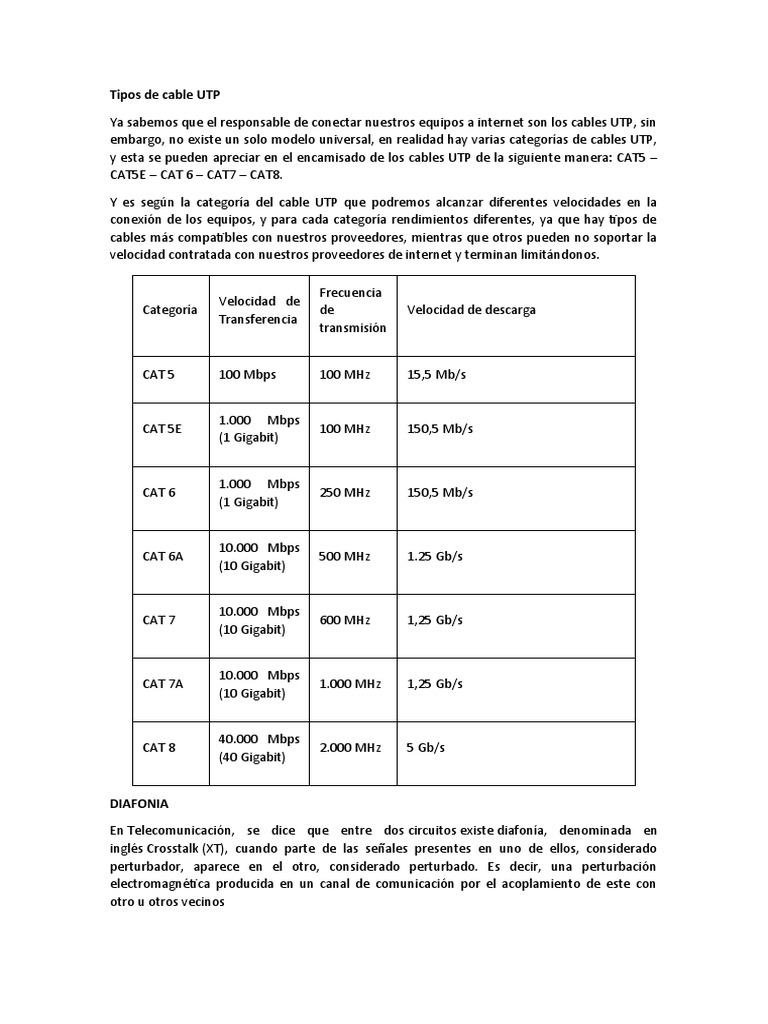

Tipos de cable UTP
Ya sabemos que el responsable de conectar nuestros equipos a internet son los cables UTP, sin
embargo, no existe un solo modelo universal, en realidad hay varias categorías de cables UTP,
y esta se pueden apreciar en el encamisado de los cables UTP de la siguiente manera: CAT5 –
CAT5E – CAT 6 – CAT7 – CAT8.
Y es según la categoría del cable UTP que podremos alcanzar diferentes velocidades en la
conexión de los equipos, y para cada categoría rendimientos diferentes, ya que hay tipos de
cables más compatibles con nuestros proveedores, mientras que otros pueden no soportar la
velocidad contratada con nuestros proveedores de internet y terminan limitándonos.
Frecuencia
Velocidad de
Categoría de Velocidad de descarga
Transferencia
transmisión
CAT 5 100 Mbps 100 MHz 15,5 Mb/s
1.000 Mbps
CAT 5E 100 MHz 150,5 Mb/s
(1 Gigabit)
1.000 Mbps
CAT 6 250 MHz 150,5 Mb/s
(1 Gigabit)
10.000 Mbps
CAT 6A 500 MHz 1.25 Gb/s
(10 Gigabit)
10.000 Mbps
CAT 7 600 MHz 1,25 Gb/s
(10 Gigabit)
10.000 Mbps
CAT 7A 1.000 MHz 1,25 Gb/s
(10 Gigabit)
40.000 Mbps
CAT 8 2.000 MHz 5 Gb/s
(40 Gigabit)
DIAFONIA
En Telecomunicación, se dice que entre dos circuitos existe diafonía, denominada en
inglés Crosstalk (XT), cuando parte de las señales presentes en uno de ellos, considerado
perturbador, aparece en el otro, considerado perturbado. Es decir, una perturbación
electromagnética producida en un canal de comunicación por el acoplamiento de este con
otro u otros vecinos
La diafonía, en el caso de cables de pares trenzados se presenta generalmente debido a
acoplamientos magnéticos entre los elementos que componen los circuitos perturbador y
perturbado o como consecuencia de desequilibrios de admitancia entre los hilos de ambos
circuitos.
Paradiafonía
Figura 1.- Disposición de elementos para la medida de paradiafonía.
La disposición de elementos para la medida de la paradiafonía o diafonía de extremo cercano,
denominada en inglés Near end crosstalk (NEXT), se muestra en la Figura 1, en la cual aparecen
ambos circuitos terminados en su impedancia característica Zc en el extremo distante,
mientras que en el extremo cercano el emisor se halla conectado en el Circuito 1 y el medidor
en el Circuito 2.
Telediafonía
Figura 2.- Disposición de elementos para la medida de telediafonía.
La disposición de elementos para la medida de la telediafonía o diafonía de extremo lejano,
denominada en inglés Far end crosstalk (FEXT), se muestra en la Figura 2, donde vemos como
en el Circuito 1 tenemos un generador, que envía una señal de nivel V1, en un extremo,
mientras que el otro extremo está terminado con una impedancia Zc igual a la impedancia
característica del circuito. La Telediafonia de suma de potencia (PSFEXT) mide el efecto
acumulativo de FETX de todos los pares de hilos del cable. PSFEXT se computa para cada par
de hilos por los efectos de FEXT de los otros tres pares
El Circuito 2, está cargado en el extremo emisor con Zc y en el extremo distante tenemos un
medidor de nivel (R) en el que mediremos un cierto nivel de señal V2 correspondiente a la
diafonía.
Norma 658A
En un cable cruzado lo que hacemos es cambiar el orden de los dos pares que transmiten los
datos. El cable cruzado se usa para: Conectar un ordenador con otro, que actúa como servidor,
sin necesidad de un concentrador. Conectar dos estaciones de trabajo aisladas. Conectar
concentradores entre sí. O bien si queremos conectar dos concentradores directamente,
utilizando cualquier otro puerto.
¿Cuál es el propósito de la norma EIA/TIA 568A?
El estándar de cableado estructurado TIA / EIA definen la forma de diseñar, construir y
administrar
un sistema de cableado que es estructurado, lo que significa que el sistema está diseñado en
bloques
que tienen características de rendimiento muy específicos. Los bloques se integran de una
manera
jerárquica para crear un sistema de comunicación unificado. Por ejemplo, el grupo de trabajo
LAN
representan un bloque con los requerimientos de menor rendimiento que el bloque de red
troncal,
que requiere un cable de alto rendimiento de fibra óptica en la mayoría de los casos.
El alcance según la norma EIA/TIA 568A
La norma EIA/TIA 568A específica los requerimientos mínimos para el cableado de
establecimientos comerciales de oficinas. Se hacen recomendaciones para:
La topología
La distancia máxima de los cables
El rendimiento de los componentes
La toma y los conectores de telecomunicaciones
Se pretende que el cableado de telecomunicaciones especificado soporte varios tipos de
edificios y
aplicaciones de usuario. Se asume que los edificios tienen las siguientes características:
Una distancia entre ellos de hasta 3 km
Un espacio de oficinas de hasta 1, 000,000 m2
Una población de hasta 50,000 usuarios individuales
Las aplicaciones que emplean los sistemas de cableado de telecomunicaciones incluyen, pero
no
están limitadas a:
Voz
Datos
Texto
Vídeo
Imágenes
La vida útil de los sistemas de cableado de telecomunicaciones especificados por esta norma
debe ser mayor de 10 años.
NORMA EIA/TIA 568B
Esta surge de la revisión de la EIA/TIA 568A. La TIA/EIA-568-B intenta definir estándares que
permitirán el diseño e implementación de sistemas de cableado estructurado para edificios
comerciales y entre edificios en entornos de campus.
Esta norma se subdivida en:
• ANSI/TIA/EIA-568-B1: Cableado genérico de Telecomunicaciones en Edificios Comerciales.
(Requisitos y recomendaciones en estructura, configuración, interfaces, instalación,
parámetros de desempeño y verificación )
• TIA/EIA 568-B2: Requerimientos generales para componentes de par tranzado balanceados
• TIA/EIA 568-B3: Componentes de cableado, Fibra óptica (cable, conectores, hardware de
conexión, cordones, jumpers y equipo de prueba)
Norma de Colores 568A y 568B
ANSI/EIA/TIA-568A y 568B
La Asociación de la Industria de las Telecomunicaciones (TIA) y la Asociación de Industrias de
Electrónica (EIA), son asociaciones industriales que desarrollan y publican una serie de
estándares sobre el cableado estructurado para voy y datos para las LAN.
La norma TIA 568A y 568B, especifica un sistema de cableado de telecomunicaciones genérico
para edificios comerciales que soportará un ambiente multiproducto y multifrabricante.
Estas normas son un estándar a la hora de hacer las conexiones. Los dos extremos del
cable (UTP CATEGORÍA 5, 6) que llevarán conectores RJ45 con un cierto orden de colores
especificado por la norma.
El estándar también define los tipos de cables, las distancias, los conectores, las terminaciones
de cables, sus rendimientos, los requisitos de instalación de cable y los métodos de pruebas de
los cables instalados.
568-A Norma que Regula Los Sistemas de Cableado Estructurado
En resumen el propósito de la norma EIA/TIA 568¬A se describe en el documento de la
siguiente forma:
Esta norma especifica un sistema de cableado de telecomunicaciones genérico para edificios,
la norma recomienda la instalación de sistemas de cableado durante la construcción o
renovación de edificios pues es significativamente menos costosa que cuando el edificio está
ocupado.
Alcance
La norma EIA/TIA 568¬A especifica los requerimientos mínimos para el cableado de
establecimientos comerciales de oficinas. Se hacen recomendaciones para:
Las topología
La distancia máxima de los cables
El rendimiento de los componentes
Las tomas y los conectores de telecomunicaciones
Se pretende que el cableado de telecomunicaciones especificado soporte varios tipos de
edificios y aplicaciones de usuario. Se asume que los edificios tienen las siguientes
características:
Una distancia entre ellos de hasta 3 km, usando repetidores.
Un espacio de oficinas de hasta 1000000 metros cuadrados.
Una población de hasta 50000 usuarios individuales.
La distancia entre un repetidor y una estación de trabajo debe ser no mayor a 100 metros.
Las aplicaciones que emplean el sistemas de cableado de telecomunicaciones son:
Voz
Datos
Texto
Video
Imágenes
Otros
Cableado horizontal según EIA/TIA 568
El sistema de cableado horizontal es la porción del sistema de cableado de telecomunicaciones
que se extiende del área de trabajo al cuarto de telecomunicaciones.
La norma EIA/TIA 568¬A hace las siguientes recomendaciones en cuanto a la topología del
cableado horizontal:
El cableado horizontal debe seguir una topología estrella.
Cada toma/conector de telecomunicaciones del área de trabajo debe conectarse a una
interconexión en el cuarto de telecomunicaciones.
El cableado horizontal en una oficina debe terminar en un cuarto de telecomunicaciones
ubicado en el mismo piso que el área de trabajo servida.
Los componentes eléctricos específicos de la aplicación (como dispositivos acopladores de
impedancia) no se instalarán como parte del cableado horizontal; cuando se necesiten, estos
componentes se deben poner fuera de la toma/conector de telecomunicaciones.
No se permiten empalmes de ningún tipo en el cableado horizontal
Cables reconocidos
La norma EIA/TIA 568¬A reconoce cuatro medios físicos de transmisión que pueden usarse de
forma individual o en combinación:
Cable vertebral UTP de 100 ohm
Cable STP de 150 ohm
Cable de fibra óptica multimodo de 62.5/125 um y Cable de fibra óptica monomodo.
Código de Colores para Conectores RJ45
Las normas T568A y T568B, dictan como se deben armar los conectores RJ45, estas dos
normas se diferencian por el orden de los colores de los pares a seguir. Si bien el uso de la
norma T568B para cableado recto es mas utilizada, también en algunos casos se usa la norma
T568A, es por ello necesario conocer el código de colores que rigen ambas normas, la siguiente
figura muestra el orden de los colores según los pines de un conector RJ45.
