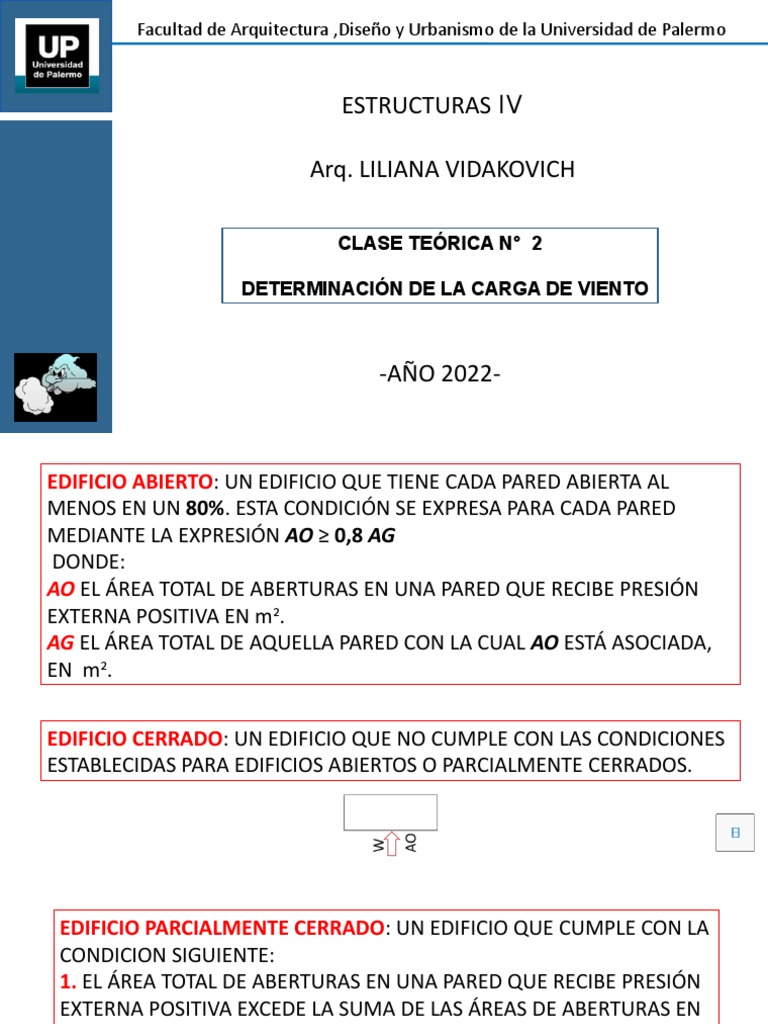

Facultad de Arquitectura ,Diseño y Urbanismo de la Universidad de Palermo

ESTRUCTURAS IV

Arq. LILIANA VIDAKOVICH

CLASE TEÓRICA N° 2

DETERMINACIÓN DE LA CARGA DE VIENTO

-AÑO 2022-
EDIFICIO ABIERTO: UN EDIFICIO QUE TIENE CADA PARED ABIERTA AL
MENOS EN UN 80%. ESTA CONDICIÓN SE EXPRESA PARA CADA PARED
MEDIANTE LA EXPRESIÓN AO ≥ 0,8 AG
DONDE:
AO EL ÁREA TOTAL DE ABERTURAS EN UNA PARED QUE RECIBE PRESIÓN
EXTERNA POSITIVA EN m2.
AG EL ÁREA TOTAL DE AQUELLA PARED CON LA CUAL AO ESTÁ ASOCIADA,
EN m2.

EDIFICIO CERRADO: UN EDIFICIO QUE NO CUMPLE CON LAS CONDICIONES

ESTABLECIDAS PARA EDIFICIOS ABIERTOS O PARCIALMENTE CERRADOS.
EDIFICIO PARCIALMENTE CERRADO: UN EDIFICIO QUE CUMPLE CON LA
CONDICION SIGUIENTE:
1. EL ÁREA TOTAL DE ABERTURAS EN UNA PARED QUE RECIBE PRESIÓN
EXTERNA POSITIVA EXCEDE LA SUMA DE LAS ÁREAS DE ABERTURAS EN
EL RESTO DE LA ENVOLVENTE DEL EDIFICIO (PAREDES Y CUBIERTA) EN
MÁS DEL 10%.

AO > 1,10AOI W
AO EL ÁREA TOTAL DE ABERTURAS EN UNA PARED QUE RECIBE PRESIÓN
AO
EXTERNA POSITIVA EN M2.
AOI LA SUMA DE LAS ÁREAS DE ABERTURAS EN LA ENVOLVENTE DEL
EDIFICIO (PAREDES Y CUBIERTAS) NO INCLUYENDO AO, EN m2.
 LA MAGNITUD QUE MIDE EL HERCIO SE DENOMINA
FRECUENCIA Y ES, EN ESTE SENTIDO, LA INVERSA DEL
PERÍODO. UN HERCIO ES LA FRECUENCIA DE
OSCILACIÓN QUE SUFRE UNA PARTÍCULA EN UN
PERÍODO DE UN SEGUNDO.

1 1
f  1
T  Hz  seg 
seg
 PERIODO DE VIBRACIÓN DEL
EDIFICIO
 CUANDO SE APLICA UNA FUERZA LA ESTRUCTURA VIBRA EN FUNCIÓN
DE ESA FUERZA APLICADA CON LA FRECUENCIA NATURAL DEL SISTEMA.
LA FRECUENCIA NATURAL ES AQUELLA A LA QUE EL SISTEMA VIBRARÍA
SI LA DESVIARAMOS DE SU POSICIÓN DE EQUILIBRIO Y LO DEJARAMOS
MOVERSE LIBREMENTE.
SI SE EXITA UN SISTEMA MEDIANTE LA APLICACIÓN CONTINUA DE
FUERZAS EXTERNAS CON ESA FRECUENCIA , LA AMPLITUD DE LA
OSCILACIÓN VA CRECIENDO Y PUEDE LLEGAR AL COLAPSO DE LA
ESTRUCTURA. (RESONANCIA)
RESONANCIA
 EL FENÓMENO AEROELÁSTICO OCASIONADO POR LA
GENERACIÓN Y DESPRENDIMIENTO DE TORBELLINOS O VORTEX
SHEDDING SE DEBE A LA SEPARACIÓN DEL FLUJO DEL AIRE POR
LA PRESENCIA DE UN OBSTÁCULO, QUE EN INGENIERÍA DE
PUENTES SERÁ EL TABLERO, Y QUE SE CARACTERIZA POR EL
DESPRENDIMIENTO PERIÓDICO DE TORBELLINOS DE SENTIDO DE
ROTACIÓN ALTERNADO LLAMADOS VÓRTICES DE VON KÁRMÁN,
QUE SE MUESTRAN EN LA FIGURA.
  EL MENCIONADO DESPRENDIMIENTO DE
TORBELLINOS GENERA UNAS FUERZAS VERTICALES
SOBRE EL TABLERO CUYO SENTIDO SE VA
ALTERNANDO, LAS CUALES SON LA CAUSA DE LAS
VIBRACIONES VERTICALES TÍPICAS DE ESTE
FENÓMENO AEROELÁSTICO.

GALOPE
FLAMEO O GALOPE
 EL GALOPE INDUCIDO POR UNA ESTELA
TIENE LUGAR CUANDO EXISTEN DOS OBSTÁCULOS
PRÓXIMOS DE TAL FORMA QUE UNO DE LOS CUERPOS SE
ENCUENTRA EN LA ESTELA DEL OTRO. DEBIDO A LA ESTELA DE
TORBELLINOS QUE GENERA EL CUERPO AGUAS ARRIBA DEL
FLUJO DE AIRE, EL SEGUNDO CUERPO RECIBE UNA
CORRIENTE INCIDENTE CUYA INTENSIDAD Y SENTIDO
VARIARÁN CON EL TIEMPO.
 DETERMINACIÓN DE LA CARGA
DE VIENTO SEGÚN EL
REGLAMENTO CIRSOC 102 - 2005

CIRSOC
 CENTRO DE INVESTIGACIÓN DE LOS REGLAMENTOS
NACIONALES DE SEGURIDAD PARA LAS OBRAS CIVILES
 CAMPO DE VALIDEZ

 SE APLICA A TODAS LAS CONSTRUCCIONES DENTRO DEL

TERRITORIO DE LA REPÚBLICA ARGENTINA.
 NO INCLUYE EL SECTOR DE ISLAS MALVINAS Y ANTÁRTIDA
ARGENTINA , POR NO CONTARSE CON DATOS ESTADÍSTICOS.
 PROCEDIMIENTOS ADMITIDOS
CAMPO DE VALIDEZ

MÉTODO 1:
SE APLICA PARA EDIFICIOS CERRADOS TOTAL O PARCIALMENTE, QUE
CUMPLAN CON LAS SIGUIENTES CONDICIONES:
1- SE TRATA DE UN EDIFICIO CON DIAFRAGMAS SIMPLES ( LOS
ENTREPISOS Y CUBIERTAS SON LOS ENCARGADOS DE TRANSMITIR
LAS CARGAS DE VIENTO A LA ESTRUCTURA).
2- LA PENDIENTE DE LA CUBIERTA ES MENOR A 10°.
3- LA ALTURA MEDIA DE LA CUBIERTA ES MENOR O IGUAL A 10m.
4- EL EDIFICIO O ESTRUCTURA ES DE FORMA REGULAR ( QUE NO
CONTIENE IRREGULARIDADES GEOMÉTRICAS EN FORMA ESPACIAL).
 PROCEDIMIENTOS ADMITIDOS
CAMPO DE VALIDEZ

METODO 1:
 EL EDIFICIO NO SE ENCUADRA COMO EDIFICIO FLEXIBLE.
 5- LA ESTRUCTURA DEL EDIFICIO NO POSEE JUNTAS DE
DILATACIÓN O SEPARACIONES.
 6- EL EDIFICIO NO ESTÁ SUJETO A LOS EFECTOS
TOPOGRÁFICOS ( SOBRE LOMADAS Y COLINAS AISLADAS,
SIN OBSTRUCCIONES A BARLOVENTO)
 PROCEDIMIENTOS ADMITIDOS
CAMPO DE VALIDEZ

METODO 2:
EL EDIFICIO DEBE REUNIR LAS SIGUIENTES CONDICIONES:
 1- EL EDIFICIO ES DE FORMA REGULAR.
 2- EDIFICIOS QUE NO DEN LUGAR A CARGAS TRANSVERSALES DE
VIENTO, DESPRENDIMIENTO DE VÓRTICES, INESTABILIDAD
DEBIDA A FLAMEO O GALOPE.
 PROCEDIMIENTOS ADMITIDOS
CAMPO DE VALIDEZ

METODO 3:
PROCEDIMIENTO EN TUNEL DE VIENTO.
 PARA EDIFICIOS DE AMPLIFICACIÓN DE LAS CARGAS DE VIENTO
CAUSADAS POR EFECTO DE LA RESONANCIA , CON VIBRACIONES
EN LA DIRECCIÓN DEL VIENTO.
 EDIFICIOS DE FORMA IRREGULAR, ESTRUCTURAS ESBELTAS Y FLEXIBLES.

ESTE MÉTODO SE ADMITE EN REMPLAZO DEL MÉTODO

1Y2
 DETERMINACIÓN DE LA CARGA
DE VIENTO
DESTINO: APART- HOTEL
UBICACIÓN: USHUAIA
TOPOGRAFÍA: plana

20m
h=45m TERRENO: suburbano
PLANTA: 30 x 20 m
30m
ALTURA: 45m. (14 PISOS + P.B.)
CUBIERTA PLANA
-6m

NIVEL DE FUNDACIÓN: -6m.

ALTURA DE ENTREPISO: 3m
24m
ESTRUCTURA: Losas y entrepisos rígidos
SE CONSIDERA QUE DADA LA RELACIÓN: en su plano
45m Estructura mixta
 2.25  4  rígido Edificio rígido f › 1Hz; ‹ 1seg
20m
REVESTIMIENTOS: paneles vidriados de 1,5m x 1,65 m de altura.
1- CLASIFICACIÓN DEL EDIFICIO
CATEGORÍA DE EDIFICIO

 A LOS FINES DE APLICACIÓN DEL PRESENTE REGLAMENTO LOS

EDIFICIOS Y OTRAS ESTRUCTURAS SE CLASIFICAN, BASADOS EN LA
NATURALEZA DE SU OCUPACIÓN. DE ACUERDO AL
APÉNDICE A TABLA A-1

CATEGORÍA III
TABLA A- 1 DEL APÉNDICE A
CLASIFICACIÓN DE EDIFICIOS

Edificios y otras estructuras

donde se reúnan más de 300 III
personas en un área.
 2- CATEGORÍAS DE EXPOSICIÓN
 PARA CADA DIRECCIÓN DE VIENTO CONSIDERADA, SE DEBE
DETERMINAR UNA CATEGORÍA DE EXPOSICIÓN QUE REFLEJE
ADECUADAMENTE LAS CARACTERÍSTICAS DE LAS
IRREGULARIDADES DE LA SUPERFICIE DEL TERRENO, PARA EL
LUGAR EN EL CUAL SE VA A CONSTRUIR EL EDIFICIO O LA
ESTRUCTURA.
 PARA UN SITIO DE EMPLAZAMIENTO UBICADO EN ZONA DE
TRANSICIÓN ENTRE CATEGORÍAS SE DEBE APLICAR AQUELLA QUE
CONDUZCA A LAS MAYORES FUERZAS DE VIENTO.

SE DETERMINA DE ACUERDO AL ARTÍCULO 5.6

EXPOSICIÓN B
CATEGORÍAS DE EXPOSICIÓN

EXPOSICIÓN A
CATEGORÍAS DE EXPOSICIÓN

EXPOSICIÓN B
CATEGORÍAS DE EXPOSICIÓN

EXPOSICIÓN C
CATEGORÍAS DE EXPOSICIÓN

EXPOSICIÓN D
CATEGORÍAS DE EXPOSICIÓN
ARTICULO 5.6
 CATEGORÍAS DE EXPOSICIÓN
ARTICULO 5.6
EXPOSICIÓN B. áreas urbanas y suburbanas, áreas
boscosas, o terrenos con numerosas obstrucciones
próximas entre sí, del tamaño de viviendas unifamiliares
o mayores. El uso de esta categoría de exposición está
limitado a aquellas áreas para las cuales el terreno
representativo de la exposición B prevalece en la
dirección de barlovento en una distancia de al menos
500m o 10 veces la altura del edificio u otra estructura,
la que sea mayor.
 CÁLCULO DE LA
PRESIÓN DINÁMICA q Z
2
q Z  0.613  K Z  K ZT  K d  V  I
0.613 : FACTOR DE CONVERSIÓN DE UNIDADES
K Z : COEFICIENTE DE EXPOSICIÓN PARA LA PRESIÓN DINÁMICA
K Zt : FACTOR TOPOGRÁFIC O
K d : FACTOR DE DIRECCIONALIDAD DEL VIENTO
V : VELOCIDAD BÁSICA DEL VIENTO
I : FACTOR DE IMPORTANCI A
3- DETERMINACIÓN DE LA VELOCIDAD
BÁSICA DEL VIENTO “V”

SE OBTIENE DEL MAPA DE LA FIGURA 1A

O DE LA TALBLA DE LA FIGURA 1 B

PARA USHUAÍA:

V  60m / seg
 FIGURA 1A
VELOCIDAD BÁSICA DEL
VIENTO
TABLA DE LA FIGURA
1B
VELOCIDADES
BÁSICAS DEL VIENTO
EN CIUDADES
 4- DETERMINACIÓN DE LOS
COEFICIENTES KZ
 SE DETERMINA DE ACUERDO A LA TABLA 5
 ES UN COEFICIENTE DE EXPOSICIÓN PARA LA PRESIÓN
DINÁMICA ,EVALUADO A LA ALTURA Z
KZ =SE DEBE DETERMINAR PARA EL CASO 2:
CORRESPONDIENTE PARA TODOS LOS SISTEMAS PRINCIPALES
RESISTENTES A LA FUERZA DE VIENTO CON EXCEPCIÓN DE
EDIFICIOS DE BAJA ALTURA
EL VALOR DE KZ SE DEBE OBTENER PARA CADA PISO.
SE PERMITE LA INTERPOLACIÓN LINEAL PARA VALORES
INTERMEDIOS DE LA ALTURA Z.
 TABLA 5 COEFICIENTE DE EXPOSICIÓN
PARA LA PRESIÓN DINÁMICA Kh Y K Z
CATEGORÍA DE
EXPOSICIÓN

EDIFICIOS EN
ALTURA

 K h SE UTILIZA CUANDO ALTURA MEDIA DE LA CUBIERTA ES MENOR O IGUAL A 20m

VALORES DE KZ EN CADA PISOS
ALTURA (m) KZ
0-3 0.59
6 0.62
9 0.696
12 0.76
15 0.81
18 0.848
21 0.892
24 0.922
27 0.95
30 0.98
33 1.01
36 1.038
39 1.062
42 1.082
45 1.10
46 1.108
INTERPOLACIÓN DE VALORES A LOS
9m
10  7,5  0,72  0,66
KZ TABLA 5
10  9  X
Z(he) KZ
2,5  0,06
10 m 0,72
1,0  X
9m ?
1,0  0,06
7,5 m 0,66 X   0,024 diferencia
2,5
0,72  0,024  0,696
INTERPOLACIÓN DE VALORES A LOS
12m

KZ TABLA 5 12,5  10  0,77  0,72

Z(he) KZ 12,5  12  X
12,5 m 0,77
2,5  0,05
12 m ? 0,5  X
10 m 0,72 0,5  0,05
X   0,01 diferencia
2,5
0,77  0,01  0,76
5- DETERMINACIÓN DEL FACTOR DE
IMPORTANCIA “I”

SE OBTIENE DE LA TABLA 1 , SE DEBE DETERMINAR

EN BASE A LAS CATEGORÍAS DE EDIFICIOS

PARA CATEGORÍA III

I  1,15
TABLA 1 - FACTOR DE
IMPORTANCIA I

CATEGORÍA I
I 0.87
II 1.00
III 1.15
IV 1.14
CÁLCULO DE LA PRESIÓN DINÁMICA q Z
2
q Z  0.613  K Z  K ZT  K d  V  I

0.613 : FACTOR DE CONVERSIÓN DE UNIDADES

K Z : COEFICIENTE DE EXPOSICIÓN PARA LA PRESIÓN DINÁMICA
K Zt : FACTOR TOPOGRÁFIC O PARA TERRENO PLANO  1
K d : FACTOR DE DIRECCIONALIDAD DEL VIENTO
(SE UTILIZA UNICAMENTE PARA COMBINACIÓN DE CARGAS)
V : VELOCIDAD BÁSICA DEL VIENTO
I : FACTOR DE IMPORTANCI A
CÁLCULO DE LA PRESIÓN DINÁMICA
2
q Z  0.613  K Z  K ZT  K d  V  I
V2 (m/seg) F DE CONVERSIÓN qQz
2
ALTURA (m) KZ KZT Z (N/m )
I
0-3 0.59 1 (60)2 1.15 0.613 1497
6 0.62 1 (60)2 1.15 0.613 1574
9 0.696 1 (60)2 1.15 0.613 1766
12 0.76 1 (60)2 1.15 0.613 1929
15 0.81 1 (60)2 1.15 0.613 2056
18 0.848 1 (60)2 1.15 0.613 2152
21 0.892 1 (60)2 1.15 0.613 2264
24 0.922 1 (60)2 1.15 0.613 2340
27 0.95 1 (60)2 1.15 0.613 2411
30 0.98 1 (60)2 1.15 0.613 2487
33 1.01 1 (60)2 1.15 0.613 2563
36 1.038 1 (60)2 1.15 0.613 2634
39 1.062 1 (60)2 1.15 0.613 2695
42 1.082 1 (60)2 1.15 0.613 2746
45 1.10 1 (60)2 1.15 0.613 2792
46 1.108 1 (60)2 1.15 0.613 2812
 6- CÁLCULO DE LAS PRESIONES DE
DISEÑO PARA SPRFV (P)
p  q  GC P  qi  GC Pi 
q: PRESIÓN DINÁMICA , EN N/m2
GCp: PRODUCTO DEL COEFICIENTE DE PRESIÓN EXTERNA Y DEL FACTOR DE EFECTO DE
RÁFAGA. COEFICIENTE DE PRESIÓN EXTERNA.
GCPi: PRODUCTO DEL COEFICIENTE DE PRESIÓN INTERNA Y DEL FACTOR DE EFECTO DE
RÁFAGA. COEFICIENTE DE PRESIÓN INTERNA

 SPRFV: SISTEMA PRINCIPAL RESISTENTE A FUERZAS DE VIENTO.EL CONJUNTO DE

ELEMENTOS ESTRUCTURALES DESTINADOS A BRINDAR APOYO Y ESTABILIDAD A LA
ESTRUCTURA EN SU TOTALIDAD.
CÁLCULO DE LAS PRESIONES DE
DISEÑO PARA SPRFV (P)
7- DETERMINACIÓN DEL FACTOR DE
EFECTO DE RÁFAGA
5.8 FACTOR DE EFECTO DE RÁFAGA
h 45m
5.8.1.Estructuras rígidas   2.25  4  rígido
cara menor 20m
Estructuras rígidas definidas en el capitulo 2, el factor de efecto de
ráfaga se debe adoptar igual a 0.85

G= 0.85
7- DETERMINACIÓN DEL FACTOR DE
EFECTO DE RÁFAGA

 SI EL EDIFICIO NO ES RÍGIDO SE DEBE APLICAR UN

VALOR DE EFECTO DE RAFAGA IGUAL A 1 (G).
Para ponernos del lado de la seguridad.

h
 4  no es rígido
cara menor
 8- COEFICIENTE DE PRESIÓN
EXTERNA PARA PAREDES (CP)

 LOS VALORES DE CP SE OBTIENEN DE LA FIGURA 3

 L:DIMENSIÓN HORIZONTAL DE UN EDIFICIO MEDIDA PARALELAMENTE A LA DIRECCIÓN

DEL VIENTO, EN m.
 B: DIMENSIÓN HORIZONTAL DE UN EDIFICIO MEDIDA NORMALMENTE A LA DIRECCIÓN
DEL VIENTO, EN m.
 8- COEFICIENTE DE PRESIÓN
EXTERNA PARA PAREDES (CP)
SUPERFICIE DIRECCIÓN DEL VIENTO L/B CP
PARED A BARLOVENTO TODAS 0.8
PARED A SOTAVENTO NORMAL A LA CARA DE 30m a 20/30=0.67 *-0.5
PARED A SOTAVENTO PARALELA A LA CARA DE 30mb 30/20=1.5 *-0.3
PAREDES LATERALES TODAS *-0.7

30m 30m
20m

20m
a L b

L
8- COEFICIENTE DE PRESIÓN
EXTERNA PARA PAREDES (CP)
CARGA
0,7
LATERAL

W CARGA A
PLANTA
CARGA A SOTAVENTO
BARLOVENTO -0,5
0,8
CARGA
LATERAL 0,7
8- COEFICIENTE DE PRESIÓN
EXTERNA PARA PAREDES (CP)
CARGA A 0,3
SOTAVENTO

CARGA CARGA
-0,7 LATERAL PLANTA 0,7
LATERAL

W 0,8
CARGA A
BARLOVENTO
 TABLA 7- COEFICIENTE DE PRESIÓN
INTERNA PARA EDIFICIOS, GCpi
CLASIFICACIÓN DEL CERRAMIENTO GCpi
EDIFICIOS ABIERTOS 0,00
EDIFICIOS PARCIALMENTE CERRADOS *±0.55
EDIFICIOS CERRADOS *±0.18
 LOS SIGNOS MÁS Y MENOS SIGNIFICAN PRESIONES ACTUANDO HACIA O DESDE LAS
SUPERFICIES INTERNAS.
 LOS VALORES DE GCpi SE DEBEN USAR CON qz o qh
 PARA DETERMINAR LOS REQUISITOS DE CARGA CRÍTICA PARA LA CONDICIÓN
APROPIADA, SE DEBEN CONSIDERAR 2 CASOS:
1- UN VALOR POSITIVO DE GCpi APLICADO A TODAS LAS SUPERFICIES INTERNAS.
2- UN VALOR NEGATIVO DE GCpi APLICADO A TODAS LAS SUPERFICIES INTERNAS.
 13- CÁLCULO DE LAS PRESIONES
NETAS PARA SPRFV
p  q  GC P  qi  GC Pi 
 DETALLE DE CÁLCULO PARA:
a. PARED A BARLOVENTO SOBRE 2DO PISO
EFECTO DE COEFICIENTE DE PRESIÓN EXTERNA
RÁFAGA G PARA PAREDES CP

p min  1766  0.85  0.8  2792   0.18  698N / m 2

p max  1766  0.85  0.8  2792   0.18  1703N / m 2
qi  q h  q 45 m
PRESIÓN DINÁMICA qZ COEFICIENTE DE PRESIÓN DINÁMICA
PRESIÓN EXTERNA A LOS 45m qi
 13- CÁLCULO DE LAS PRESIONES
NETAS PARA SPRFV
PRESIÓN DINÁMICA q (en cada piso) PRESIÓN DINÁMICA qh (en el último piso)

p  q  GC P  qi  GC Pi 

COEFICIENTE DE COEFICIENTE DE
PRESIÓN EXTERNA PRESIÓN INTERNA
 14- PRESIONES NETAS
PRESIÓN EXTERNA PARA EL SPRFV 11 12
1 2 3 4 5 6 7 8 9 10
PRESIÓN EXTERNA PRESIÓN INTERNA Presión neta (N/m2)con: Presión neta (N/m2)con:
2
SUPERFICIE Z (m) qz (N/m ) CP G (qZxGxCP) qi=qh =q45m GCpi *qix(+Gcpi) *qix(-Gcpi) qZxGxCp -qi x(+Gcpi) qZxGxCp -qi x(-Gcpi)
0-3 1497 0,8 0.85 1018 2792 ±0.18 503 503 515 1521
P 6 1574 0,8 0,85 1070. 2792 ±0.18 503 503 568 1573
A 9 1766 0,8 0,85 1201 2792 ±0.018 503 503 698 1704
R 12 1929 0,8 0,85 1312 2792 ±0.18 503 503 809 1815
E 15 2056 0,8 0,85 1398 2792 ±0.18 503 503 895. 1901
D 18 2152 0,8 0,85 1463 2792 ±0.18 503 503 960 1966
21 2264 0,8 0,85 1540 2792 ±0.18 503 503 1037 2043
A 24 ±0.18
2340 0,8 0,85 1591 2792 503 503 1088 2094
27 2411 0,8 0,85 1639 2792 ±0.18 503 503 1136 2142
B
30 2487 0,8 0,85 1691 2792 ±0.18 503 503 1188 2194
A
33 2563 0,8 0,85 1743 2792 ±0.18 503 503 1240 2246
R
L 36 2634 0,8 0,85 1791 2792 ±0.18 503 503 1288. 2294
O 39 2695 0,8 0,8 1833 2792 ±0.18 503 503 1330 2336
V 42 2746 0,8 0,85 1867 2792 ±0.18 503 503 1364 2370
45 2792 0,8 0,85 1899 2792 ±0.18 503 503 1396 2402
PARED A SOTAVENTO TODAS 2792 *-0.5 0,85 *-1187 2792 ±0.18 503 503 1690 *-684
PAREDES LATERALES TODAS 2792 *-0.7 0,85 *-1661 2792 ±0.18 503 503 *-2164 *-1158
CUBIERTA 0-22.5 2792 *-1.04 0,85 *-2468 2792 ±0.18 503 503 *-2971 *-1965
25.5- 45
DIAGRAMAS DE PRESIONES NETAS Y TOTALES
DIRECCIÓN NORMAL A LA CARA DE 30 m
1396N/m2
1364N/m2
1330N/m2
B S
1288N/m2
A O
1240N/m2
R 1188N/m2
T
L A

+S
1136N/m2 -1690N/m2
O
V
1088N/m2
1037N/m2
V
E B
E 960N/m2 N
N 895N/m2 T
809N/m2
T O
698N/m2
O
568N/m2
2 515N/m2
20m
PRESIONES NETAS PRESIONES NETAS (B+S)
PARA VIENTO NORMAL A LA CARA DE 30m PARA VIENTO NORMAL A LA CARA DE 30m
CON PRESIÓN INTERNA POSITIVA CON PRESIÓN INTERNA POSITIVA
PRESIONES NETAS (B+S) PARA VIENTO NORMAL A
LA CARA DE 30m CON PRESIÓN INTERNA POSITIVA
3086N/m2 a) SOBRE PISO 14
0.3086 t/m2 x 30m x 1. 5m = 14t
3054N/m2
3020N/m2
2978N/m2
2930N/m2
2878N/m2
2826N/m2
2778N/m2 b) SOBRE PISO 6°
2727N/m2 0.2778 t/m2 x 30m x 1.5m + 0.2727 t/m2 x 30m x 1.5m = 25t
2650N/m2
2585N/m2
2499N/m2
2388N/m2
2258N/m2 c) SOBRE PLANTA BAJA
2
2205N/m2 0.2205 t/m2 x 30m x 3m + 0.2258 t/m2 x 30m x 1.5m = 30t
 15- DETERMINACIÓN DE LAS ACCIONES
PUNTUALES SOBRE LOS ENTREPISOS
S / 14  ordenada  area de inf luencia de cada entrepiso 1 / 2de hEntrepiso en la azotea 
S / 6  ordenada  area de inf luencia de cada entrepiso Altura entrepiso en los pisos int ermedios 
S / PB  ordenada  area de inf luencia de cada entrepiso 1 / 2hEntrepiso  h planta baja 

a) SOBRE PISO 14
0.3086 t/m2 x 30m x 1. 5m = 14t
b) SOBRE PISO 6°
0.2778 t/m2 x 30m x 1.5m + 0.2727 t/m2 x 30m x 1.5m = 25t
c) SOBRE PLANTA BAJA
0.2205 t/m2 x 30m x 3m + 0.2258 t/m2 x 30m x 1.5m = 30t
 15- DETERMINACIÓN
DE LAS ACCIONES
PUNTUALES SOBRE
LOS ENTREPISOS

15
FTOTAL   f  369t
1
16- DETERMINACIÓN DE LAS
SOLICITACIONES - CORTE
VS / 14  FS / 14
VS / 14  14t
VS / 13  FS / 14  FS / 13
VS / 13  14t  28t  42t
VS / 12  FS / 14  FS / 13  FS / 12
VS / 12  14t  28t  27t  69t
VS / 11  69t  27t  96t
16- DETERMINACIÓN DE LAS
SOLICITACIONES
M K  M K 1  VK 1  he

M S / 14  0
M S / 13  M S / 14  (VS 14  he )
M S / 13  0  (14t  3m)  42tm
M S / 12  M S / 13  (VS / 13  he )
M S / 12  42tm  42t  3m   168tm
 di Fi Vi Mi
entrepiso
H - hi (m) t t tm

16- DETERMINACIÓN
s/14 0 14 14 0

SOLICITACIONES
s/13 3 28 42 42
s/12 6 27 69 168
s/11 9 27 96 375
s/10 12 27 123 663
DE LAS
s/9 15 26 149 1032
s/8 18 26 175 1479
s/7 21 25 200 2004
s/6 24 25 225 2604
s/5 27 24 249 3279
s/4 30 24 273 4026
s/3 33 23 296 4845
s/2 36 22 318 5733
s/1 39 21 339 6687
s/PB 42 30 369 7704
0-0 45   369 8811
FTOTAL   Fi  369 M VOLCADOR  M 0.0  V0.0  N FUNDACIÓN 
M VOLCADOR  8811tm  369t  6m   11025tm
FIN
