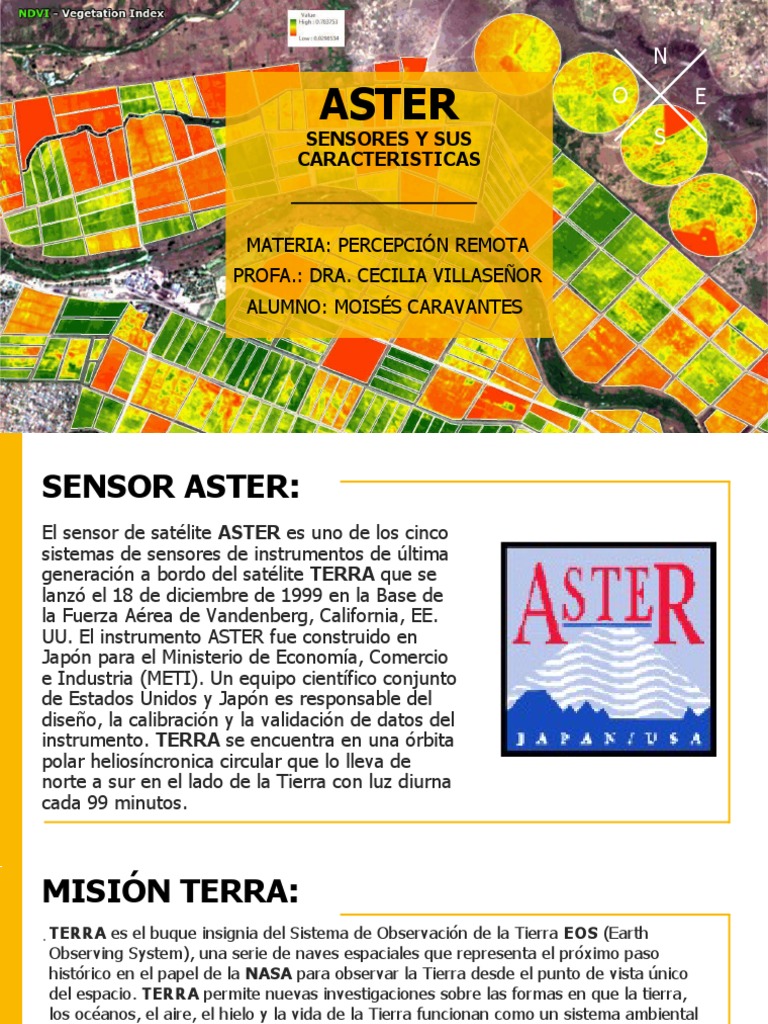

N

ASTER O E
SENSORES Y SUS S
CARACTERISTICAS

MATERIA: PERCEPCIÓN REMOTA

PROFA.: DRA. CECILIA VILLASEÑOR
ALUMNO: MOISÉS CARAVANTES
SENSOR ASTER:
El sensor de satélite ASTER es uno de los cinco
sistemas de sensores de instrumentos de última
generación a bordo del satélite TERRA que se
lanzó el 18 de diciembre de 1999 en la Base de
la Fuerza Aérea de Vandenberg, California, EE.
UU. El instrumento ASTER fue construido en
Japón para el Ministerio de Economía, Comercio
e Industria (METI). Un equipo científico conjunto
de Estados Unidos y Japón es responsable del
diseño, la calibración y la validación de datos del
instrumento. TERRA se encuentra en una órbita
polar heliosíncronica circular que lo lleva de
norte a sur en el lado de la Tierra con luz diurna
cada 99 minutos.
MISIÓN TERRA:
. TERRA es el buque insignia del Sistema de Observación de la Tierra EOS (Earth
Observing System), una serie de naves espaciales que representa el próximo paso
histórico en el papel de la NASA para observar la Tierra desde el punto de vista único
del espacio. TERRA permite nuevas investigaciones sobre las formas en que la tierra,
los océanos, el aire, el hielo y la vida de la Tierra funcionan como un sistema ambiental
total. TERRA se puso en órbita terrestre sincronizada con el sol el 18 de diciembre de
1999 y comenzó a enviar datos a la Tierra en febrero de 2000.
Aproximadamente del tamaño de un autobús escolar, el satélite TERRA lleva cinco
instrumentos científicos:
1. ASTER (Advanced Sapceborne Thermal Emissión and Reflection).
2. CERES (Clouds and Earth´s Radiant Energy System).
3. MISR (Multi-angle Imaging Spectroradiometer).
4. MODIS (Moderate Resolution Imaging Spectroradiometer).
5. MOPITT (Measurements of Pollution in the Troposphere ).
ASTER / TIPO DE ÓRBITA
El tipo de órbita que sigue ASTER está
diseñada para seguir una órbita norte - sur
que, en conjunto con la rotación de la Tierra
(oeste- este), les permite cubrir la mayor parte
de la superficie de la Tierra, es una órbita
Polar, también conocidas como casi polares
por la inclinación respecto a una línea norte
sur, es sincrónica con el sol, de modo que
cubre una área del mundo con luz diurna. La
órbita del satélite y la rotación de la Tierra
trabajan juntas para permitir una cobertura
completa de
la superficie de la Tierra, después de haber
completado un ciclo completo de órbitas.
ASTER / TIPO DE ÓRBITA
La mayoría de las plataformas satelitales
de teledetección hoy en día están en
órbitas casi polares, lo que significa que el
satélite viaja hacia el norte en un lado de
la Tierra y luego hacia el polo sur en la
segunda mitad de su órbita. Estos se
llaman pasos ascendentes y
descendentes, respectivamente. Si la
órbita también es síncrona con el sol, lo
más probable es que el paso ascendente
esté en el lado sombreado de la Tierra,
mientras que el paso descendente esté en
el lado iluminado por el sol. Se toman
imágenes en paso descendente.
ASTER TIPO DE SENSOR
-Sensor Multiespectral.
-Pasivo.
-Scanning
- Cross-track / Whiskbroom
-Imaging
 ASTER
TIPOS DE RESOLUCIÓN
• Se distinguen 4 tipos de resoluciones :
espacial, espectral, temporal y radiométrica.
• Resolución espacial: Se refiere al tamaño
del pixel. (15 – 90m)
• Resolución espectral: Número de Bandas
y ancho de bandas. ( 14 bandas)
• Resolución temporal: Frecuencia de
cobertura o ciclo de repetición. ( 16 días)
• Resolución Radiométrica: indica la
sensibilidad del sensor, se expresa en bits
almacenados en cada pixel. ( 8 – 12 bits)
Subsistema No. Rango Espectral (µm) Resolución Espacial Quantificación
De Banda Levels
1 0.52 -0.60
VNIR (Visible 2 0.63 -0.69
Near Infrared) 15 8 bits.
3N 0.78 -0.86
3B 0.78 -0.86
4 1.60 – 1.70 30 8 bits.
5 2.145 – 2.185
SWIR
(ShortWave 6 2.185 -2.225
Infrared) 7 2.235 – 2.285
8 2.295 -2.365
9 2.360 -2.430
10 8.125 -8.475 90 12 bits.
11 8.475 -8.825
TIR ( Thermal
Infrared) 12 8.925 -9.275
13 10.25 -10.95
14 10.95 -11.65
ASTER/ CARÁCTERÍSTICAS

El instrumento ASTER consta de tres subsistemas de

instrumentos separados. Cada subsistema opera en una
región espectral diferente.
Los tres subsistemas de ASTER son:
1. El infrarrojo cercano y visible VNIR (Visible Near
Infrared).
2. El Infrarrojo de onda corta SWIR (ShortWave
Infrared).
3. El infrarrojo térmico TIR ( Thermal Infrared).
 ASTER

ASTER puede adquirir unas 650 escenas por día, que se procesan
hasta el Nivel-1A; de estos, alrededor de 150 se procesan al Nivel-
1B. Todas las escenas 1A y 1B se transfieren al archivo EOSDIS
(Earth Observing System Data and Information System) en el Land
Processes Distributed Active Archive Center (LP-DAAC).
Los datos sin procesar recopilados de sensores satelitales
específicos, como ASTER a bordo del satélite Terra de la NASA, se
reciben y procesan en un formato legible e interpretable en el LP
DAAC, mientras que otros datos se procesan en otras instalaciones
en todo el país antes de llegar al LP-DAAC para ser archivado y
distribuido al público.
• Datos corregidos con precisión del terreno
y los datos acelerados.
• AST_L1T, AST_L1AE, AST_L1BE. ASTER
• Datos de Radiancia. PRODUCTOS DE
• AST_09, AST_09T, AST_09XT, AST_L1B y DATOS ASTER
AST_14OTH
• Datos de elevación.
• AST14DEM, AST14DMO
• Datos de Emisividad. AST_05
• Datos de Temperatura. AST_08
• Datos de reflectancia. AST_07 y AST_07XT
• Datos sin procesar.
• AST_L1Tv003
Terra ASTER nivel 1 terreno de
precisión corregido registrado en la
banda de radiación del sensor combina
datos 3n-1-3n del producto AST_L1T
sobre Guatemala el 8 de enero de 2018.
Las bandas disponibles en AST_L1T
pueden incluir hasta tres bandas
visibles e infrarrojas cercanas (VNIR),
seis bandas infrarrojas de onda corta
(SWIR) y cinco bandas infrarrojas
térmicas (TIR). El conjunto de datos
AST_L1T no incluye la banda 3 VNIR
que mira hacia atrás
• AST_09
Combinación de banda de radiación
de superficie Terra ASTER Datos 3n-
2-1 del producto AST_09 sobre
Canadá el 2 de agosto de 2018.
El Radiómetro de superficie VNIR y
SWIR (AST_09) de Terra Advanced
Spaceborne Thermal Emission and
Reflection Radiometer (ASTER) es un
producto de varios archivos que
contiene datos corregidos
atmosféricamente para los sensores
Visible y Near Infrared (VNIR) e
Infrarrojo de onda corta (SWIR)
• AST14DEMv003
Datos de la banda 1 del modelo de
elevación digital Terra ASTER del
producto AST14DEM sobre Colorado,
Estados Unidos, el 25 de mayo de
2018.
El producto Terra Advanced
Spaceborne Thermal Emission and
Reflection Radiometer (ASTER) Digital
Elevation Model (AST14DEM) se genera
usando las bandas 3N (vista nadir) y 3B
(vista hacia atrás) de una imagen
ASTER Nivel 1A adquirida por el Visible
y el Infrarrojo Cercano ( VNIR).
• AST_08
Datos de temperatura cinética de la
superficie de Terra ASTER del
producto AST_08 sobre Guatemala el
8 de enero de 2018.
La temperatura cinética superficial
(AST_08) del radiómetro de reflexión
y emisión térmica espacial (ASTER)
de Terra Advanced se genera
utilizando las cinco bandas de
infrarrojo térmico (TIR) ​(adquiridas
durante el día o la noche) entre 8 y
12 µm de rango espectral.
• AST_07
Datos de la banda de reflectancia de la
superficie Terra ASTER 1-2-3n del producto
AST_07 sobre Canadá el 2 de agosto de
2018
El producto de datos Terra Advanced
Spaceborne Thermal Emission and Reflection
Radiometer (ASTER) Surface Reflectance
VNIR and SWIR (AST_07) contiene medidas
de la fracción de la radiación solar entrante
reflejada desde la superficie de la Tierra
hacia el instrumento ASTER corregido por
los efectos atmosféricos y la geometría de
visualización tanto para el Sensores visibles
e infrarrojos cercanos (VNIR) e infrarrojos
de onda corta (SWIR)
 ASTER Nombre de archivo.
En este ejemplo, el nombre de
archivo AST_L1T_00309122019230211_20190913112425_15725 indica:

•AST_L1T – Nombre corto del producto

•003 – Versión de colección
•09122019 – Fecha Calendario de Adquisición (MMDDAAAA)
•230211 - Horas, Minutos y Segundos de Adquisición (HHMMSS)
•20190913 – Fecha calendario de procesamiento (AAAAMMDD)
•112425 - Horas, minutos y segundos de procesamiento (HHMMSS)
•15725 – Identificador único de adquisición
 Resolución espacial ASTER
Los instrumentos ASTER adquieren datos en tres resoluciones
espaciales nativas:
•VNIR (Visible e Infrarrojo Cercano) Bandas 1, 2, 3N,
3B 1 : 15 metros
•SWIR (Infrarrojo de onda corta) Bandas 4–9 : 30 metros
•Bandas TIR (Infrarrojo Térmico) 10–14 : 90 metros
1
 Nadir de banda 3 (3N) y banda 3 mirando hacia atrás (3B)
permite la capacidad de crear un modelo de elevación digital
cuando se adquieren ambas bandas.
APLICACIONES
ASTER

• Geología.
• Glaciología
• Hidrología.
• Ecología
Urbana.
• Vulcanología.
 Geología ASTER

• Clasificación del mapeador de

ángulo espectral de los datos
SWIR de Cuprite.
• -Azul=caolinita.
• -Rojo=alunita.
• -Verde claro=calcita.
• -Verde oscuro=alunita+caolinita.
• -Cian=montmorillonita.
• - Morado=inalterado.
• - Amarillo=sílice o dickita.
Agricultura ASTER?

• -Clasificación del tipo de cultivo

• -Evaluación del estado del cultivo
• -Estimación del rendimiento de
los cultivos
• -Mapeo de las características del
suelo
• -Mapeo de las prácticas de
manejo del suelo
• -Supervisión del cumplimiento
(prácticas agrícolas)
 FIN
GRACIAS TOTALES
